Направляющие для шкафа купе размеры и нюансы при установке. Компоненты раздвижной системы и требования к направляющим для дверей-купе

19.09.2021 в 23:06
Содержание
  1. Направляющие для шкафа купе размеры и нюансы при установке. Компоненты раздвижной системы и требования к направляющим для дверей-купе
  2. Профиль для шкафов купе. Какие бывают профили для шкафов купе?
  3. Как установить двери купе на шкаф своими руками пошагово. Монтаж направляющих
  4. Направляющие для раздвижных дверей
  5. Встроенный шкаф, как крепится. Встроенный шкаф своими руками: удобная мебель плюс минимум затрат
  6. Фурнитура для шкафа купе. Разновидности
  7. Видео установка направляющих для дверей шкафа купе.

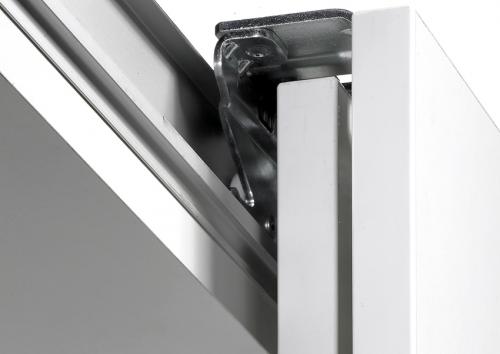

Направляющие для шкафа купе размеры и нюансы при установке. Компоненты раздвижной системы и требования к направляющим для дверей-купе

Ширину направляющих для шкафа-купе и другие параметры фурнитуры следует подбирать с учетом характеристик дверного полотна. При этом обязательно принимаются во внимание вес и размеры каждой створки, а также материал, из которого они изготовлены. Направляющие для раздвижных систем обычно идут в комплекте с мебелью, поэтому нет необходимости приобретать подобные элементы отдельно. Однако они могут понадобиться в том случае, если фурнитура выйдет из строя и потребуется полная или частичная ее замена.

Полезный совет! Если подобрать направляющие, которые будут соответствовать основным требованиям качества, то такие изделия могут эксплуатироваться на протяжении длительного времени.

Если установку направляющих для дверей шкафа-купе выполнить правильно, то открывание и закрывание полотна будет происходить в одной плоскости. Вместе с другими элементами фурнитуры этот тип изделий является частью раздвижной системы. Требования к направляющим:

Направляющие для шкафа купе размеры и нюансы при установке. Компоненты раздвижной системы и требования к направляющим для дверей-купе

Направляющие для дверей-купе подбираются исходя из веса и материала створок

  1. Высокий уровень прочности – хорошие прочностные характеристики обеспечивают длительный срок службы раздвижной системы, даже при условии регулярного ее использования.
  2. Эстетичность – направляющие обязательно должны соответствовать стилю помещения, где стоит шкаф, а также дизайну самой мебели.
  3. Удобство – раздвижная система должна быть настолько простой и удобной в эксплуатации, чтобы любой пользователь смог без проблем открывать и закрывать дверцы шкафа.

Стандартная комплектация раздвижной системы во всех конструкциях купе одинаковая. Зато перечень дополнительной фурнитуры может варьироваться в зависимости от модели шкафа и его внутреннего наполнения.

Раздвижная система включает следующие элементы:

  • верхнюю и нижнюю направляющие для шкафа-купе, по которым перемещается дверная створка;
  • профили с вертикальным и горизонтальным типом установки для надежной фиксации всех элементов внутреннего наполнения;
  • доводчики для плавного хода створок;
  • силиконовый уплотнитель;
  • систему, состоящую из нижних и верхних роликов для раздвижных дверей шкафов-купе, за счет которых обеспечивается их свободное и бесшумное передвижение;
  • винты в качестве крепежа;
  • упоры для фиксации дверного полотна на определенном участке (имеют вид пружинных скобок);
  • щетки.

Направляющие для шкафа купе размеры и нюансы при установке. Компоненты раздвижной системы и требования к направляющим для дверей-купе 01

Профиль для шкафов купе. Какие бывают профили для шкафов купе?

«Заверните два!» Комплекты профиля для шкафов-купе

К нам в компанию часто поступают запросы купить алюминиевый профиль для монтажа дверей-купе в нарезку, комплектом на двух- или трехдверный шкаф с прикрепленной инструкцией для самостоятельной сборки. Обычно мы перенаправляем такие запросы к нашим постоянным партнерам в регионах, поскольку сами продаем профиль только оптом. И уже наши партнеры спрашивают, какие готовые комплекты профиля для шкафов-купе ходовые и востребованы рынком. Поэтому мы написали эту статью, чтобы помочь и партнерам сформировать комплекты PREMIAL®, и мебельным мастерам, которые собирают шкафы-купе на заказ, и любителям из серии «сделай сам», которые с удовольствием учатся собирать двери-купе по роликам youtube.

Сборочные комплекты

Систему алюминиевого шкафного профиля PREMIAL® легко предложить индивидуальными готовыми комплектами с подходящей фурнитурой. В “скрутку” включаются профили-ручки и горизонтальные профили, направляющие, стопоры, уплотнители, ролики с крепежом и ворс.

Подобные комплекты минимизируют неликвидные остатки как у продавцов профиля, так и у мебельного производителя. Комплекты не сложно продавать в розницу, они пользуются неизменным спросом. И мастерам не придется думать, как привезти и распилить пятиметровые профили в нужный размер, чтобы собрать шкаф-купе дома самому.

Комплекты для дверей-купе

Сборочные комплекты PREMIAL® подходят для установки нескольких дверей-купе в проем шириной до 5,8 м и высотой до 3 м. Из комплектов собираются двери шириной до 1,5 м с ограничением веса двери до 160 кг.

Состав комплекта

Для раздвижных дверей требуется целая система профиля и фурнитуры:

  • Ручка — вертикальный профиль — закрытая (симметричная) или открытая (асимметричная).
  • Рамка – верхний и нижний профиль (горизонты двери).
  • Направляющие — верхний и нижний треки.
  • Ролики — верхние и нижние, с саморезами и сборочными винтами.
  • Фурнитура — стальной нижний стопор, буферный шлегель, силиконовый уплотнитель и др.

Если двери шкафа в проекте комбинированные, будут делиться на зоны из разнородного материала и цвета, то в комплект двери нужно будет включить разделители или средний профиль (импост).

Дополнительно могут быть полезны: держатели-защелки шлегеля, стопоры верхние самоклеящиеся, доводчики — их приобретают отдельно.

Предельные размеры профиля

Размерный ряд нарезки ограничен длиной профиля и особенностями технологии изготовления алюминиевого профиля. В частности, при анодировании алюминиевый профиль (в матовых декорах золото, хром, бронза и шампань) с края — в месте крепления зацепа — не обрабатывается.

Поэтому анодированный профиль, который наиболее популярен, при номинальной длине направляющих и горизонтов 5900 мм за вычетом технологического остатка имеет чистый фактический размер 5830 мм. Аналогично, ручка-профиль при декларируемых размерах 5400 мм и 4800 мм имеет реальный рабочий размер 5330 мм и 4730 мм соответственно.

Востребованные варианты нарезки профиля

Нарезка горизонтального профиля

Многолетний опыт работы с комплектующими для изготовления шкафов-купе подсказывает полезные размеры нарезки горизонтального профиля:

  • 1455 мм (1:4)
  • 1930 мм (1:3)
  • 2915 мм (1:2)
  • 3930 мм (1:1,5)
  • 5830 мм (1:1)

Соответственно, один профиль длиной 5830 мм можно нарезать либо на четыре длины по 1455 мм, либо на три длины по 1930мм, либо на две длины 2915 мм, либо на длину 1930 мм и длину 3930 мм.

Варианты нарезки вертикального профиля

Учитывая, что вертикальный профиль производится также с технологическим остатком, размерный ряд нарезки профилей-ручек целесообразен в следующих вариантах:

  • Ручка 4730 мм — 2365 мм (1:2)
  • Ручка 5330 мм — 2665 мм (1:2)

При этом нужно понимать, что обычно одна полноразмерная ручка — одна дверь, поэтому нарезка 1:2 (пополам) оптимальна для перевозки грузовым транспортом и не несет технологического смысла при изготовлении.

Варианты нарезки разделительного профиля

Средний, разделительный профиль может быть нарезан в пропорции 1:2 при длине 5900 (5830) мм, что дает комплектный размер 2915 мм.

Существенное правило выбора комплекта: размер проема заказчика должен быть менее или равен длине нарезки профиля.

П ≤ К

Пример для двухполозной направляющей

Высота проема 2460 мм, ширина — 1590 мм. Заказчику требуется 2 двери.

Руководствуясь правилом выбора комплекта, подбираем подходящий комплект горизонтальных профилей — при ширине 1590 мм подойдет комплект 1:3 1930 мм.

При заданной в условиях высоте проема подходящим вариантом профиль-ручки будет нарезка 1:2 длины 5330 мм — 2665 мм.

Учитывая, что нам нужно 2 двери, в комплект включаем 2 комплекта роликов, 2 стопора, а также 10 м.п. шлегеля.

Пример для однополозной направляющей

Высота проема 2310 мм, ширина проема 2100 мм. Заказчику нужны 2 раздвижные двери шириной 700 мм на однополозной направляющей.

Учитывая правило выбора комплекта, к заданному проему нам потребуется

  • 2 штуки ручки-профиль 4730 мм (1:1) или 4 ручки в пропорции 1:2 по 2365 мм,
  • 2 штуки горизонтального профиля 725 мм (1:8),
  • одинарная направляющая 1:2 (2915 мм),
  • 2 комплекта роликов, 2 стопора, 10 п.м. шлегеля.

О преимуществах сборочных комплектов

Экономия

Покупая профиль комплектами на рассчитанное количество дверей, мебельщик экономит. Комплекты — это минимальные обрезки профиля при сохранении оптовой цены.

Присадка

Комплекты исключают несовпадения профиля и фурнитуры при покупке комплектующих по отдельности или у разных поставщиков. Гарантирована точная присадка ролика под ручку и нижний горизонт. Также сэкономит время и нервы комплектность остальной фурнитуры и импостов.

Как установить двери купе на шкаф своими руками пошагово. Монтаж направляющих

Установка дверей шкафа-купе начинается с работы над направляющими элементами. В комплекте таких должно быть две — верхняя и нижняя. Приступаем к установке верхней направляющей.

При помощи линейки отмеряем шаги 500-700 мм и специальным сверлом просверливаем монтажные отверстия в выбранных точках. Следует использовать сверло по металлу диаметром 5 мм и постараться сделать отверстия максимально аккуратными. Далее устанавливаем направляющую в проём шкафа и отмечаем при помощи карандаша места для креплений.

Крепятся направляющие чаще всего непосредственно к потолку — используем дюбели или другие крепёжные элементы (в зависимости от материала), после чего крепим направляющий элемент саморезами. Верхнюю часть отверстия рекомендуется немного развальцевать, чтобы была возможность скрыть шляпки вкрученных саморезов.

Направляющие для шкафа купе размеры и нюансы при установке. Компоненты раздвижной системы и требования к направляющим для дверей-купе 02

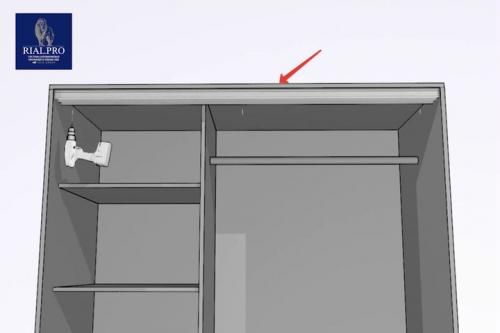

Установка верхней направлящей



Установку направляющих подследует проводить с использованием уровня — обязательно соблюдайте точность геометрии и одинаковый отступ по всей длине элемента, иначе двери будут установлены криво, что не только ухудшит внешний вид, а и может сделать затруднённым или невозможным их движение.

Обратите внимание, что верхняя направляющая не подвергается нагрузкам и не является опорной. Она просто поддерживает конструкцию в заданном положении и направляет движение роликов в правильном направлении. Вес двери будет распределён по нижнему элементу, к монтажу которого мы дальше и переходим.

Правильный монтаж раздвижных дверей шкафа-купе подразумевает точную установку нижнего направляющего элемента, поскольку от этого зависит лёгкость движения (открытие и закрытие). Действуем следующим образом:

1. Выбираем правильную позицию.

  • Прикладываем направляющую к поверхности;
  • Выбираем правильную горизонтальную позицию с использованием уровня.

2. Регулируем вертикаль.

  • Устанавливаем на будущее место одну из дверей;
  • Заводим ролики верхнего края в ручей верхней направляющей;
  • Приподнимаем ролики нижнего края и заводим их в ручей нижней.

3. Проводим разметку.

  • Используя уровень выстраиваем правильную вертикаль;
  • Отмечаем карандашом места для креплений и очерчиваем саму деталь по периметру;
  • Снимаем дверь.

Таким образом мы получаем размеченное место для монтажа нижнего направляющего элемента. Перед тем, как установить двери-купе своими руками, следует помнить, что монтаж нижней направляющей можно выполнить двумя способами: при помощи дюбелей и саморезов, а также при помощи крепкого двустороннего скотча. Каждый из этих вариантов обладает собственными особенностями.

Используем саморезы

Как и в случае верхней направляющей, просверливаем в нижнем элементе отверстия по 5 мм с шагом 500-700 мм. Далее прикладываем направляющую к уже размеченному ранее месту и отмечаем места для врезки крепежа. Сверлим отверстия, вкручиваем дюбели, вкручиваем саморезы — таким образом монтаж нижнего направляющего элемента окончен.

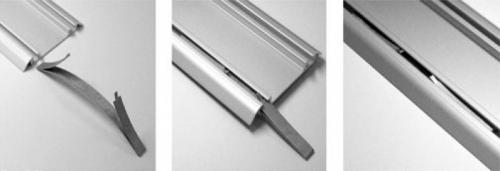

Используем двухсторонний скотч

Этот вариант гораздо проще первого. Сначала тщательно очищаем поверхность, на которую будет приклеен скотч, от грязи, пыли, жира и возможных заусенец. Зачищаем аккуратно, чтобы случайно не стереть те метки, которые были нанесены карандашом. Оголяем липкую сторону скотча и прикладываем направляющую к полу в точном соответствии с разметкой. Прижимаем элемент по всей длине на некоторое время.

Перед тем, как установить двери в шкаф-купе, точнее при выборе способа монтажа нижнего направляющего элемента, необходимо помнить важный нюанс. Если необходимо сохранить покрытие, то есть не хочется сверлить в нём отверстия, можно использовать скотч, но на его приклеивание есть только одна попытка, поскольку хороший материал будет невозможно оторвать от поверхности. Будьте предельно осторожны и внимательны, а также не ошибайтесь при разметке.

Как установить двери на шкаф-купе

В первую очередь следует прикрепить к дверям ролики из комплекта. Впрочем, изготовитель может поставлять изделия с уже прикреплёнными элементами, хотя самостоятельная работа над этим не представляет никакой сложности.

В принципе, вся деталь вообще может поставляться в разобранном виде, но даже сборка дверей шкафа-купе своими руками будет довольно простой задачей.

В первую очередь следует прикрепить к дверям ролики из комплекта. Впрочем, изготовитель может поставлять изделия с уже прикреплёнными элементами, хотя самостоятельная работа над этим не представляет никакой сложности. В принципе, вся деталь вообще может поставляться в разобранном виде, но дажебудет довольно простой задачей.

Источник: https://dizajn-interera.ru-land.com/stati/kak-ustanovit-dveri-garmoshka-samomu-osobennosti-mezhkomnatnoy-dveri-garmoshka

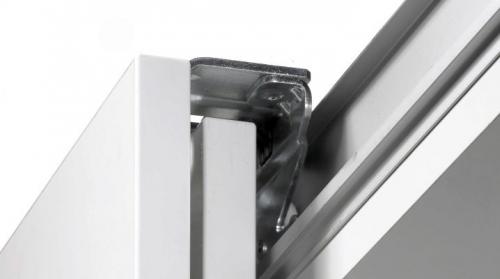

Направляющие для раздвижных дверей

Направляющие для раздвижных дверей

Сегодня для зонирования жилища все чаще стали применяться раздвижные конструкции. Рост популярности таких систем обусловлен их высокой функциональностью и разнообразием вариантов монтажа. Для раздвижных дверей неотъемлемой частью являются направляющие роликовых механизмов, поскольку именно они определяют принцип движения дверных полотен.

Плюсы и минусы купейных систем

Купейная система представляет собой устройство, дающее возможность открывать двери в единой плоскости. По мнению дизайнеров, в сравнении с классическим оформлением дверных проемов при помощи навесных дверей, применение раздвижных конструкций имеет целый ряд положительных моментов:

  • Для радиуса открывания обычных дверей обязательно требуется некоторое количество незанятого пространства. За счет механизмов, обеспечивающих движение дверных полотен в одной плоскости, раздвижные двери способствуют более экономному использованию квадратных метров жилища.
  • Раздвижные конструкции более удачны для безопасного и эргономичного разделения межкомнатного пространства. В отличие от классических, купейные модели не способны нанести травму или повредить покрытие стены при случайном распахивании от порыва сквозняка.
  • Двери, свободно двигающиеся по направляющей в виде длинного напольного шипа или рельса, успешно применяются для организации систем хранения вещей в шкафах-купе и встроенных мини-гардеробных. Применение таких дверей способствует существенной экономии и рациональному использованию площади.

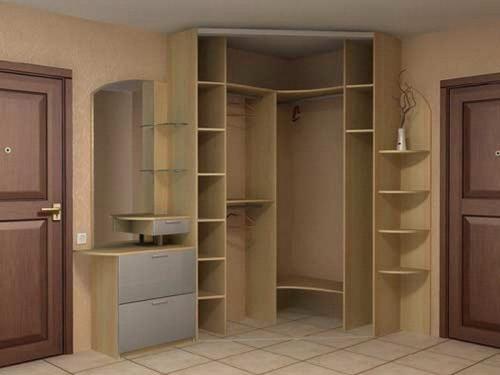

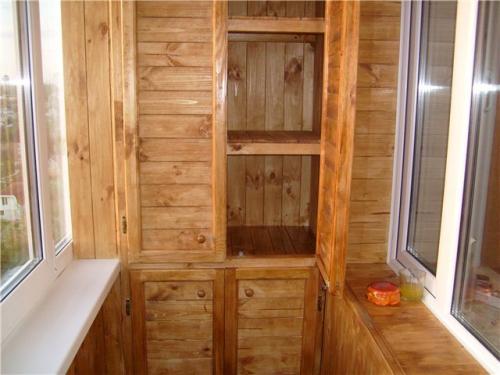

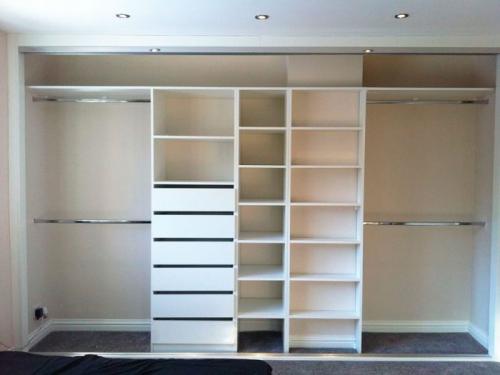

Встроенный шкаф, как крепится. Встроенный шкаф своими руками: удобная мебель плюс минимум затрат

7 мин.

Мебель

Непрекращающаяся война за свободное место в квартире — занятие многих хозяев, чье жилье не в состоянии похвастаться внушительным метражом. По этой причине уже довольно давно появились различные виды мебели, помогающей сэкономить драгоценные метры в комнатах и коридорах. К этой армии «спасителей» относятся шкафы-купе — удобные, высокие и потому — очень вместительные. Не у всех и не всегда получается подобрать подходящую модель в магазине, виной чаще всего становится неподходящий размер мебели. Можно пойти другим путем — сделать встроенный шкаф своими руками. Если такой вариант не пугает, то сначала надо познакомиться с предстоящей работой. Это знание даст шанс избежать потенциальных ошибок, подстерегающих новичков на каждом шагу.

Преимущества и недостатки

Только после ознакомления с плюсами и минусами этого процесса можно вынести окончательный вердикт — быть или не быть встроенному шкафу в доме. К достоинствам с полным правом относится:

Встроенный шкаф, как крепится. Встроенный шкаф своими руками: удобная мебель плюс минимум затрат

  1. Значительная экономия средств, потому что покупные конструкции обходятся довольно дорого. Если для изготовления новой мебели хозяева решили «распотрошить» старую, то выгода и вовсе несомненна.
  2. Редкие квартиры смогут похвастаться совершенно ровными стенами, не требующими долгого и дорогостоящего выравнивания. В этом случае встроенный шкаф легко и изящно замаскирует дефекты, спасет деньги, которые пришлось бы «выкинуть» на ремонт.
  3. Покупная мебель не всегда удовлетворяет все потребности членов семьи, так как в каждом доме свой набор предметов и вещей, которые нужно поместить во встроенный шкаф. Изготовление своими руками — единственный шанс получения максимального комфортного хранилища, ведь мастеру легко учесть все пожелания членов семьи.
  4. Экономия полезной площади. Почти в любой квартире есть возможность найти удобное место для встроенного шкафа, однако вписать туда покупную стандартную мебель удается редко. Да, есть альтернативный вариант — изготовление ее на заказ, однако такой выход из положения совсем непривлекателен, ведь придется платить двойную цену.

Встроенный шкаф, как крепится. Встроенный шкаф своими руками: удобная мебель плюс минимум затрат

Недостатки самостоятельной сборки относительны. В эту категорию можно отнести только одно — то, что такую мебель уже не переставить, однако такую задачу хозяева встроенного шкафа вряд ли будут перед собой ставить, ведь он будет размещаться в идеальном месте. Самый лучший вариант такой мебели — купе.

Партнер проекта

Если своими руками сделать шкаф не получается, то обращайтесь в компанию Мебелино.от эконом до премиум класса! Москва и область!

Свяжитесь с нами, чтобы узнать точный расчет изготовления мебели. Это бесплатно и ни к чему не обязывает, но зная конкретную стоимость легче принимать решение, верно? Можем использовать любой материал.

Материалы для встроенной конструкции

Выбор их — первый этап подготовительных работ. Ассортимент потенциальных материалов для сборки таких шкафов ничем не отличается от тех, что обычно идут на изготовление любой мебели.

Встроенный шкаф, как крепится. Встроенный шкаф своими руками: удобная мебель плюс минимум затрат

Фурнитура для шкафа купе. Разновидности

Фурнитура мебельная для шкафов включает различные приспособления для расширения функционала изделий, играет не последнюю роль в обеспечении комфорта и долговечности предметов интерьера. Комплектующие различаются не только стоимостью и качественными характеристиками. Подъемные и раздвижные механизмы обладают своими конструктивными особенностями.

Ролики

В стандартный комплект для шкафа с раздвижными дверцами входят ролики. Они обеспечивают передвижение створок по планке корпуса. Некоторые модели имеют специальные подшипники, предотвращающие шум. Существует два варианта роликов:

  1. Асимметричные. Монтируются на открытые профили, опора створки при перемещении сосредоточена на нижнем колесе. Верхняя часть поддерживающая.
  2. Симметричные. Используются в конструкциях для стеклянных дверок, пластиковых и зеркальных фасадов с закрытыми ручками. Одинаково задействованы нижние и верхние механизмы перемещения.

По типу конструкции ролики делятся на поворотные и неповоротные. Первые позволяют с комфортом пользоваться предметами интерьера, без усилий передвигать их по комнате. Вторые выдерживают существенную нагрузку, но не подходят для частых перемещений.

Фурнитура для шкафа купе. Разновидности

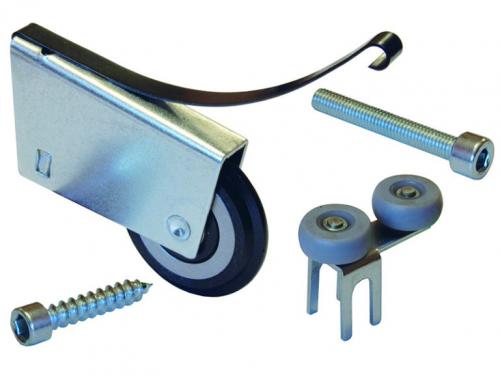

Асимметричные

Фурнитура для шкафа купе. Разновидности

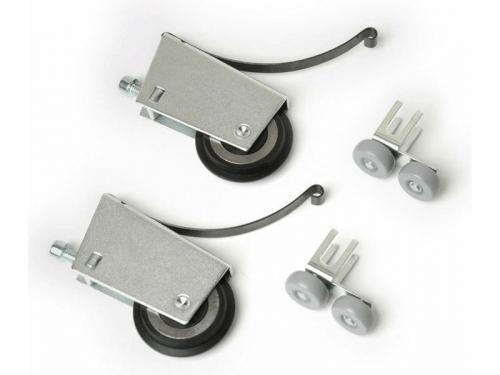

Симметричные

Фурнитура для шкафа купе. Разновидности

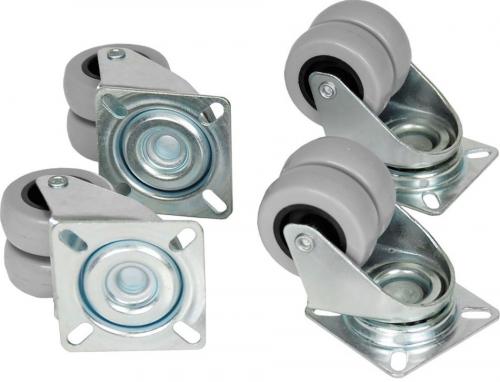

Поворотные

Фурнитура для шкафа купе. Разновидности

Неповоротные

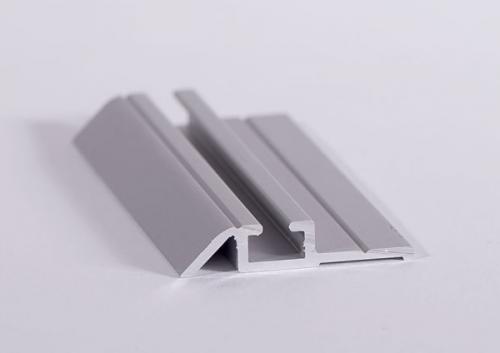

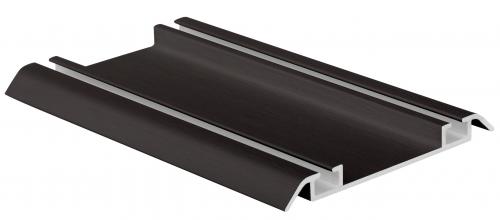

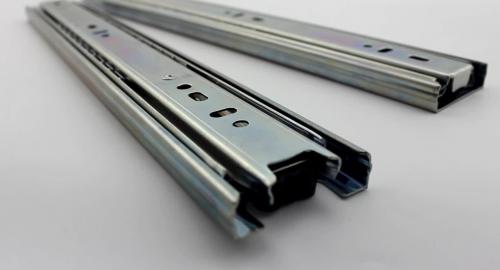

Направляющие

Детали состоят из двух частей: одну устанавливают на верхнюю панель, другую – внизу. Створка двери движется между ними. Различают три разновидности направляющих:

  • однополосные;
  • двухполосные;
  • трехполосные.

Направляющие для складных дверей бывают пластиковыми, алюминиевыми или стальными. При выборе учитывают предельно допустимую нагрузку на фурнитуру. Хрупкие изделия нельзя использовать для массивных дверок.

Фурнитура для шкафа купе. Разновидности

Однополосные

Фурнитура для шкафа купе. Разновидности

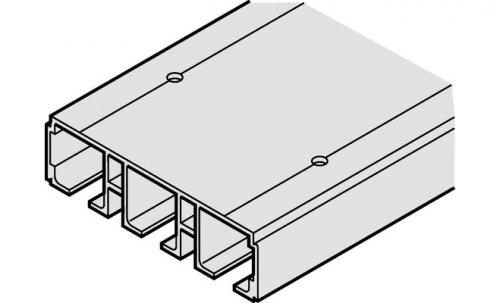

Двухполосные

Фурнитура для шкафа купе. Разновидности

Трехполосные

Фурнитура для шкафа купе. Разновидности

Пластик

Фурнитура для шкафа купе. Разновидности

Алюминий

Фурнитура для шкафа купе. Разновидности

Сталь

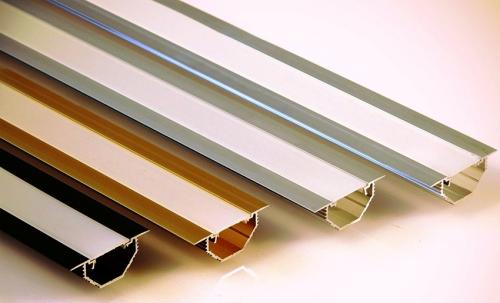

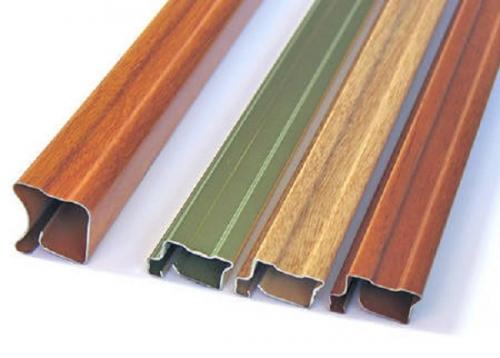

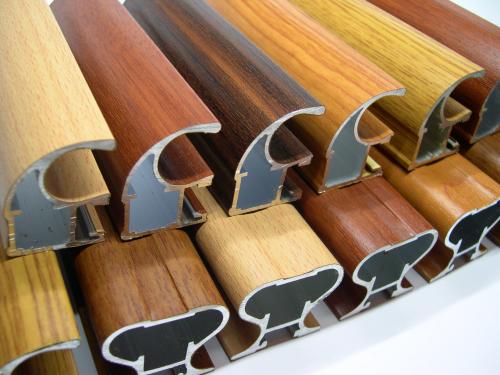

Профили

Эти элементы формируют каркас дверного полотна. Вертикальные профили дополнительно выполняют функцию ручек. Выпускают два типа изделий:

  1. Стальные, из листов толщиной 0,3-0,8 мм. Относятся к экономварианту, недостаточно жесткие, выбор цвета ограничен.
  2. Алюминиевые, относящиеся к дорогому сегменту. Они прочные, жесткие, бывают любой расцветки.

Для обеспечения бесшумной работы дверок шкафа следует выбирать алюминиевые профили, покрытые ПВХ. Используются для изготовления дверей высотой до 320 см.

Фурнитура для шкафа купе. Разновидности

Стальные

Фурнитура для шкафа купе. Разновидности

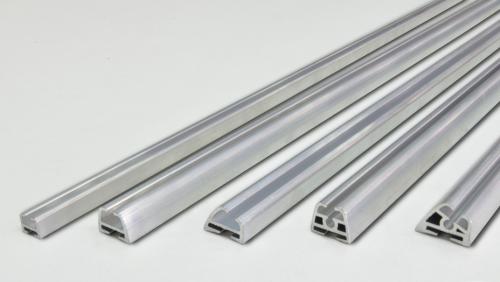

Алюминиевые

Стопор

Стопор закрепляют на нижнюю направляющую. Когда створка открывается, ролик попадает между пластинами и блокирует дверь. При выборе стопора отдается предпочтение прочному стальному изделию. Проигнорировать его можно, когда дверей не больше двух. В противном случае эксплуатация шкафа без этого вида фурнитуры станет небезопасной.

Фурнитура для шкафа купе. Разновидности

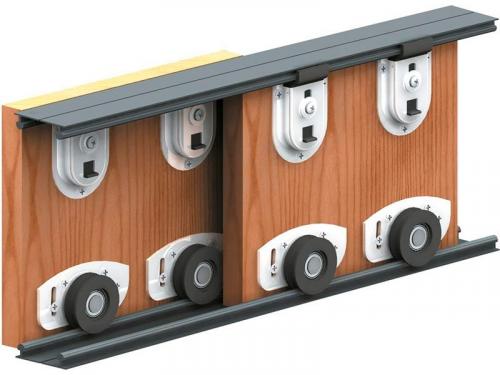

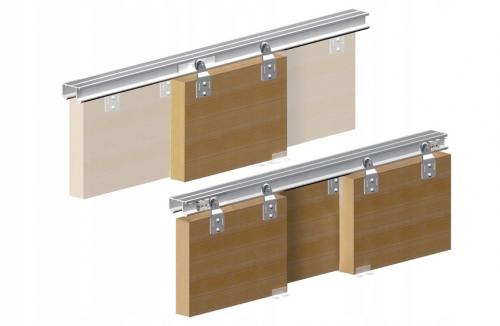

Раздвижная система

Системы раздвижного типа относятся к базовым. Благодаря этим механизмам двигаются двери. Выпускают два типа фурнитуры:

  • опорные, состоящие из пары направляющих, роликов и профиля;
  • подвесные системы, которые включают верхнюю направляющую, роликовую каретку и стопор.

Выбирают сдвижной механизм в зависимости от габаритов дверных полотен, материала изготовления, варианта открывания. Опорные системы подходят к большим дверям. На подвесной фурнитуре полотна профилем обрамлять не обязательно.

Фурнитура для шкафа купе. Разновидности

Фурнитура для шкафа купе. Разновидности
