Люди давно привыкли, что их окружают все необходимые вещи, без которых нормальная жизнь попросту невозможна. Например, частный дом с «удобствами» на улице, невозможно назвать благоустроенным. А квартиру, лишенную унитаза, трудно даже представить в роли настоящего жилья. Когда все работает исправно, никаких поводов интересоваться конструкцией бачка нет. Но если что-то внезапно выходит из строя, или начинает «капризничать», то хозяева понимают, что в жилище можно объявлять чрезвычайную ситуацию. Сам унитаз прост, он обычно терпеливо, покорно сносит все людские «нападки». Совсем по-другому ведет себя емкость для воды. Чтобы иметь шанс самостоятельно справиться со всеми потенциальными проблемами, владельцам жилья нужно знать устройство бачка унитаза, понять принцип его работы.

Сливные бачки и их разновидности

Сливное (смывное) устройство бачка унитаза — конструкция, которая имеет несколько вариантов исполнения. Моделей на рынке представлено очень много, но все виды арматуры выполняют абсолютно одинаковые функции. В емкость набирается вода, которая после начала работы механизма сливается, а ее место занимает новая порция жидкости. Все устройства отличаются по:

• способу установки;
• типу управления сливом;
• виду спускового механизма;
• типу устройства контроля перелива;
• материалу, из которого изготовлен корпус сливной части унитаза.

Способ монтажа

Есть несколько вариантов крепления сливной конструкции.

1. Высоко на стене. Бачок соединяется с унитазом при помощи короткой или достаточно длинной трубы. Главное достоинство такого монтажа — отличный напор воды. Этот способ давно устарел, но встретить такой монтаж можно. Доказательство — винтажные модели сантехники.
2. Традиционный вариант — на полке унитаза. Это самый распространенный, максимально удобный способ. Такая установка сливного бачка не создаст никаких трудностей, потому что при любой поломке устранить ее можно легко и быстро даже самостоятельно.
3. В стене. Это решение предназначено для подвесных моделей бачков. Их встраивают в стену (в нишу), поэтому при обнаружении неполадок до сливной арматуры будет добраться очень проблематично. Монтаж тоже не обещает быть легким. Плюс метода — свободное пространство, которое в туалете (санузле) чаще на вес золота.

Медленно набирается вода в бачок унитаза с нижней подводкой. Устройство и принципы работы сливного бачка

Сливной механизм бачка унитаза разделяется по типу спуска воды. Есть модели, в которых при поднятии рычага или нажатии кнопки вся вода спускается в чашу унитаза, смывая в канализацию нечистоты. В более современных моделях продуман экономслив. То есть кнопок две – при нажатии одной бачок опустошается полностью, при нажатии другой – спускается часть воды.

Несмотря на это, внутренности сливного бачка любого типа практически одинаковы.

Сифон для сливного бачка состоит из нескольких рычагов, груши, поплавка, клапанов, кнопки и прокладок. Работает слив в унитазе по принципу гидравлического затвора.

Вода, наполняя бачок, выталкивает поплавок, и он дает «сигнал» запорному клапану перекрыть поступление воды. Когда пользователь нажимает кнопку, сливной кран открывается и вода спускается. Так происходит слив.

Сливной бачок не держит воду

Что делать? Сконцентрировать внимание на четырех основных элементах системы слива: клапане, переливе, сливном рычаге и кране

Поплавковый кран (или клапан) – деталь, соединенная штуцером с подводящим шлангом. На нем крепится запорный узел, управляется который поплавком. Если бачок пустой, то поплавок притягивает книзу запорную деталь поплавкового клапана, и штуцер открывается. Поплавок всплывает при заполненном бачке и закрывает штуцер.

Спусковой клапан – специальный лючок, зафиксированный на шарнире. Он закрывает отверстие слива. Когда люк прикрыт, открывается поплавковый кран и бачок начинает наполняться. Когда он открыт, вода сливается в унитаз.

Перелив – пустотелая колонна, напрямую соединенная с отверстием унитаза. Основная функция этого элемента – защита сливного бачка от перелива.

Сливной рычаг – система, управляющая клапаном спуска воды. Основной ее элемент – держатель с коромыслом, который одним концом присоединен к клапану (люку). Пользователь давит на кнопку, которая давит на незакрепленный конец коромысла, открывая люк. Когда отпускает кнопку, коромысло и люк возвращаются на место.

Сливной бачок с нижним подводом воды имеет немного другое строение, но элементы, требующие замены или ремонта, такие же, как и на сливном бачке с боковой подачей воды.

Бачок унитаза потеет от холодной воды, что делать. Почему потеет бачок унитаза

Конденсат на бачке унитаза появляется вследствие того, что температура воды в нем отличается от температуры воздуха в помещении в среднем на 15 градусов . Именно поэтому и начинает поверхность «потеть». Вода в туалет попадает из трубопровода, который находится на улице или под землей, если на дворе зима, а помещение при этом отапливается, то разница будет огромная.

Появление конденсата может появиться вследствие таких факторов:

• протечка воды – появляется из-за неисправности частей арматуры, когда резервуар начинает наполняться холодной водой. Конденсат при этом образовывается независимо от напора воды, однако от него зависит, насколько сильно запотеет бачок. Чтобы избавиться от конденсата, образованного вследствие протекания, нужно отрегулировать систему слива или сменить неисправные детали унитаза;
• чрезмерный расход воды – чем чаще спускают унитаз, тем больше холодной жидкости в него поступает. Соответственно, вероятность того, что запотеет поверхность, будет выше. Чтобы решить эту проблему без ущерба в плане очистки чаши унитаза, нужно отрегулировать его так, чтобы воды подавалось меньше. Если семья большая и пользоваться туалетом приходится часто, лучше приобретать унитаз со ступенчатым или регулируемым сливом. Это существенно снизит использование жидкости и может избавить бачок от появления конденсатов;
• слишком холодная вода – если вы проживаете в частном доме, то можно дополнительно утеплить трассу водопровода, это немного нагреет воду при подаче и сократит вероятность появления конденсата на бачке унитаза;
• повышенная влажность в санузле или ванной – чтобы справиться с запотеванием бачка при высокой влажности воздуха в туалете, установите осушители для воздуха;
• проблемы с вентиляционной системой – если они существуют, то воздушные массы не смогут качественно выходить, соответственно, это приведет к появлению конденсата. Например, качество вентиляции значительно ухудшается, если отверстия плотно облицовывают, поэтому не рекомендуем это делать в местах повышенной влажности.

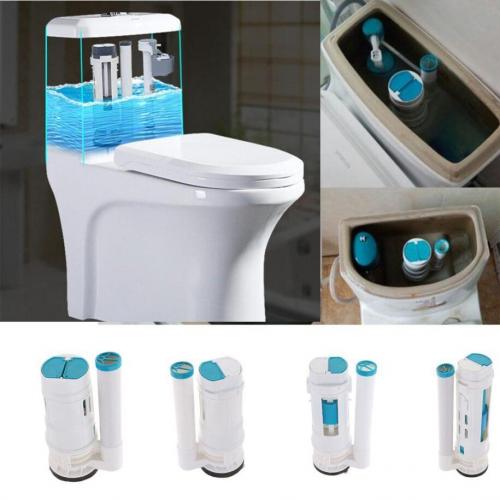

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

Запорная арматура для унитаза, применяемая в сливных бачках, бывает нескольких разновидностей по механизму смыва.

• Штоковая.
• Кнопочная.
• Педального типа.
• Сенсорная.

Штоковая

В таких механизмах основная деталь – это шток, на конце которого закреплён поплавок. При заполнении бачка водой поплавок поднимается вместе со штоком, на другом конце которого стоит клапан в виде резинового уплотнителя, перекрывающего доступ воды при наличии определённого уровня.

Объём воды регулируется изменением плеча рычага и передвижением поплавка по штоку. Конструкция этого вида арматуры устарела и в современных бачках не применяется.

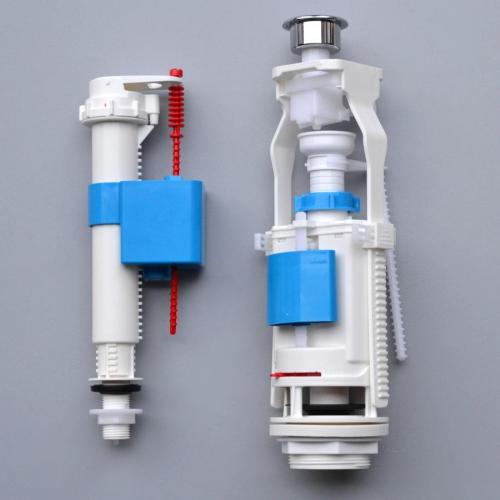

Кнопочная

Конструкция этого устройства несколько сложнее, но в то же время удобнее и комфортнее. Работает такой запорный механизм в одинарном или двойном режимах. В одинарном режиме вся вода сливается с бачка за один раз (примерно 6-7 литров воды). При двухрежимном появляется возможность работы системы в двух вариантах:

• малый смыв – 3 литра воды;
• полный – 6 литров.

Возможен вариант с системой остановки водяного потока. При первом нажатии кнопки происходит поступление потока воды в унитаз, при втором нажатии поток прекращается. Вариант такого устройства позволяет максимально экономить воду, при этом создавая неоспоримое удобство.

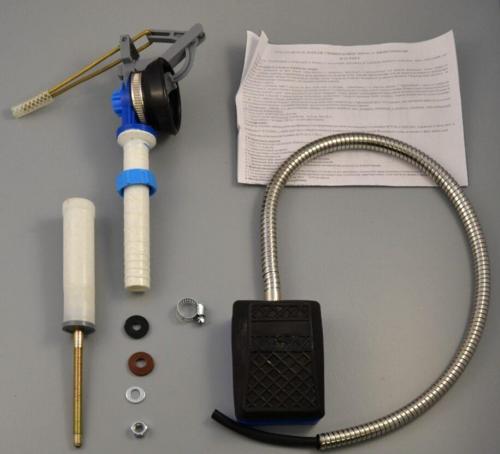

Педального типа

Сливная арматура для унитаза данного вида используется в специализированной сантехнике, устанавливаемой в общественных местах или там, где к санузлам предъявляются повышенные санитарные требования: больницы, пищевые производства и т.д.

Система запуска арматуры производится нажатием педали не рукой, а ногой, что, естественно, исключает контакт с поверхностями саноборудования, повышая требования гигиены. Смыв производится следующими способами:

• механическим, когда система приводится в действие с помощью тросика при нажатии педали;

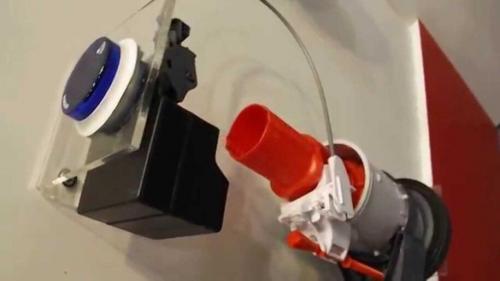

• пневматическим, когда в педаль встроен насос и при нажатии через шланг, соединяющий механический клапан, в бачке подаётся воздух в специальный захват, который поднимает вверх клапан выпуска в арматуре бачка, производя смыв, после чего вся система возвращается в исходное положение;
• давлением водопроводной системы, когда при нажатии на педаль открывается клапан, и вода из водопровода поступает в унитаз. Устанавливается арматура унитаза такого типа используется в пристенных типах сантехнической посуды, писсуарах, «чашах Генуя» и др. Принцип работы прост: нажал на педаль, вода поступает на смыв посуды, отпустил – поток воды прекращается.

Сенсорная

В арматуре бесконтактного слива используются фотоэлементы и инфракрасные датчики. Регулировка арматуры унитаза производится электронным блоком таким образом, что, смыв производится тогда, когда фотоэлемент или инфракрасный датчик не зафиксируют присутствие человека.

Время регистрации длится от 3 до 10 секунд, а продолжительность потока воды составляет 3-15 секунд. Настройки можно изменять при необходимости. Питание осуществляется от батарейки или от сети 220В. Основное применение для смыва писсуаров в местах, где наблюдается большое количество посетителей: рестораны, кафе, учебные заведения.

Как поправить поплавок в унитазе, чтобы вода не текла. Особенности и виды поплавковых клапанов

Конструкция поплавка для унитаза

Поплавок относится к наиболее важным элементам конструкции подачи воды в бачок. Его назначением является контроль количества жидкости и защита от ее переизбытка в бачке. Он обеспечивает нормальное водоснабжение унитаза, поэтому при возникновении неисправности бачка, изначально следует оценить состояние поплавкового клапана.

Ранее бачки оснащались шарообразными элементами, однако они недостаточно совершенны, так как быстро наполнялись водой и переставали функционировать. Поэтому производители стали выпускать современные варианты сантехнических приспособлений, где поплавок выполнен стаканного типа. На практике они более устойчивы к наполнению водой и гарантируют наибольший эксплуатационный срок. Выполняя свои функции, поплавок работает в совокупности с такими механизмами, как: клапан мембранного типа, поршень, рычаг или колесо из пластмассы.

Принцип работы заключается в следующем:

1. При смывании вода из бачка сливается в чашу, а поплавок спускается на дно, потянув за собой рычаг, непосредственно воздействующий на поршневой элемент.
2. Поршень под давлением открывает клапан и подается вода внутрь бочка.
3. Когда набирается вода, поплавок начинает всплывать, обратно взаимодействуя с рычагом. Когда давление на поршень ослаблено он поднимается, перекрывая доступ воде посредством закрывания клапана.

При помощи плавающего элемента можно регулировать уровень наполнения бачка. Используя рычаг или пластиковое колесо, его необходимо поднять и от положения поплавка будет зависеть уровень воды в большую или меньшую сторону. Поплавки унитаза выпускаются двух типов:

• Шар, соединенный с рычагом. Располагается в верхней зоне бачка. Устарелый вариант, так как имеет свои недостатки: работа система довольно шумная, в процессе эксплуатации шар постепенно наполняется водой и перестает нормально работать и регулировать уровень поступаемой воды.
• Поплавок типа «стакан». Двигается в вертикальном направлении и воздействует на поршень посредством тяги, а не рычажного механизма. Располагается в нижней зоне бачка, отличается большей эффективностью и долговечностью. Также отмечается менее шумная работа системы.

Современные бачки унитазов комплектуются стаканными моделями, так как они более эффективны в работе и долговечны. При возникновении поломки большинство деталей можно починить вручную или заменить на аналоговый.
