Размеры розеток Legrand. Размер современной розетки с рамкой

Размеры розеток Legrand. Размер современной розетки с рамкой

Если вы точно не планируете приобретать дорогие, статусные модели (их размеры могут быть нестандартны, чаще всего их рамки больше обычных), то в таких случаях, я советую всегда ориентироваться на размер розеток с рамкой Lerand серии Valena . Эти розетки одни из лидеров рынка электроустановочного оборудования - это сбалансированная, универсальная серия, некий стандарт на который равняются многие.

Скорее всего, приобретая качественные розетки к себе в квартиру или дом, вы обязательно возьмете модели из этого же класса, пусть другого производителя. При этом размеры у них будут сопоставимы или равны.

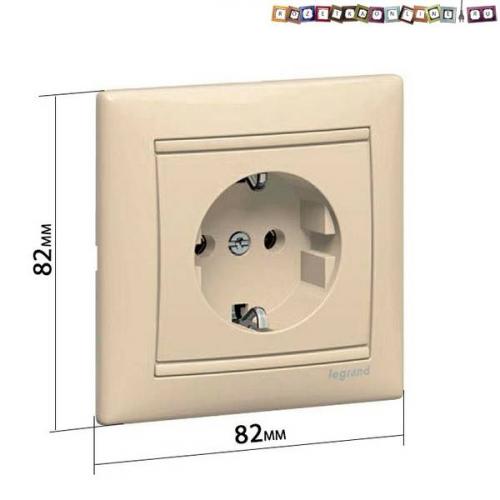

Внешний размер однопостовой (одинарной) рамки с розеткой Legrand Valena (ВхШхГ) 82мм х 82мм х 11мм , глубина самого механизма 43 мм

Для сравнения, приведу габаритные размеры некоторых «одноклассников» этой серии, чтоб вы убедились, что они схожи и различаются буквально на несколько милимметров, что чаще всего не критично. Размер розеток указаны в следующем порядке - высота х ширина х глубина.

Размер рамки у розетки ABB Busch Jaeger Basic 55 84мм х 84мм х 11мм , глубина механизма розетки 41мм

Размер рамки у розетки Schneider Electric Sedna 80мм x 80мм x 7мм , глубина механизма 44,6мм

Думаю теперь понятно, что размер розетки с рамкой Legrand Valena - это тот необходимый средний показатель, на который можно всегда ориентироваться .

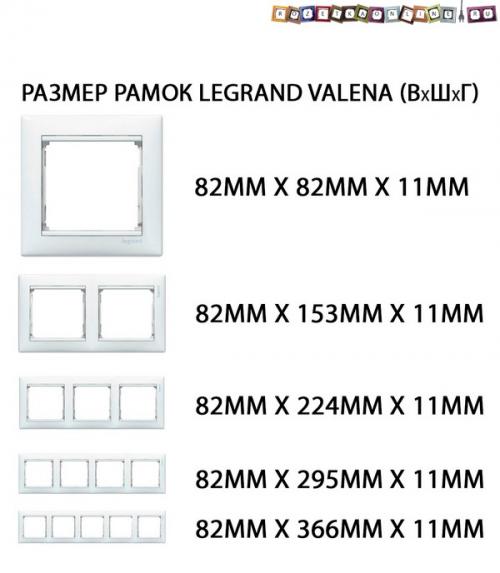

Если вам необходимо узнать размеры двойной, тройной или четверной рамки для розеток, так же опираться лучше на размеры этой серии Legrand.

А вообще, есть одна простая универсальная формула, следуя которой можно довольно точно определять размеры многопостовых рамок любых размеров для розеток любых производителей.

Розетка тройная внутренняя в один подрозетник. Основные разновидности

Заводская розетка представляет собой устройство, обеспечивающее безопасное замыкание контактов для бесперебойной подачи электропитания в электрические приборы. Внутри нее расположены клеммы с прикрепленными к ним пружинами и контакты. Снаружи конструкция розетки представляет собой пластмассовую коробку (корпус) с рабочей частью.

Существует два основных вида розеток:

1. Розетка С5. Стандартная советская конструкция с квадратным корпусом и круглым вырезом под вилку. Такие розетки не имеют заземления и подходят для большинства электроприборов старого образца, но рассчитаны на обычные 220 В.
2. Розетка С6 (евро). Выдерживает большую силу тока, чем С5, и подходит для подключения приборов с евро-вилками и разъемами. Имеет заземление. Более безопасна, чем первый вариант, надежно закрепляется на стене.

С течением времени необходимость повышения функциональности розеток увеличивается, особенно если речь идет об электроприборах на кухне. По модификации розетки сегодня можно поделить на следующие разновидности:

• внутренние для скрытой проводки;
• наружные (внешние), имеющие защитную крышку;
• встраиваемые и накладные;
• с заземлением и без него;
• имеющие автоматический выключатель для защиты от перегрузок.

Вне зависимости от вида и модификации во время установки тройной розетки применяют так называемый способ блочной сборки. Он предполагает монтаж трех отдельных розеток с объединяющей их рамкой. Если есть необходимость приобретать детали отдельно, то при подборе этой рамки необходимо обратить внимание на соответствие ее формы и размеров конструкции.

Есть также тройные розетки, подключающиеся в один подрозетник. Они имеют треугольную форму, занимают немного меньше места, но не так удобны и безопасны в эксплуатации.

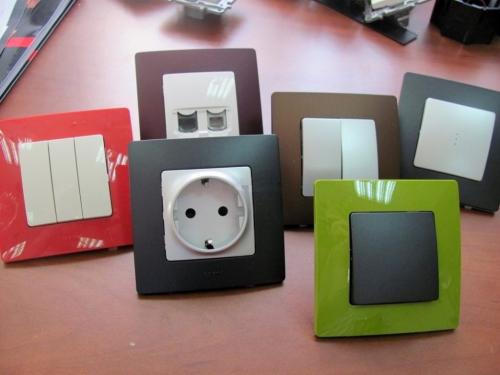

Розетки и выключатели лучшие бренды. ТОП-10 лучших производителей розеток и выключателей

Дизайн интерьера является важным составляющим домашнего уюта и важна в нём любая мелочь. Но для того, чтобы выбрать лучшие розетки и выключатели, мало руководствоваться одним внешним видом. Эти незначительные элементы декора выполняют важные функциональные задачи в доме. В соответствии с предназначением и нужно выбирать контактные приспособления внешней части электрической проводки квартиры.

Критерии выбора розеток и выключателей

По функциональным характеристикам

Современные розетки рассчитаны на силу тока в диапазоне 10‒15 ампер. Подбирать их следует, исходя из мощности подключаемого оборудования. Для этого необходимо сложить все значения мощности всей совокупности подключаемых к току электроприборов в доме. Также нужно учитывать номинальные параметры напряжения сети, составляющие 220 вольт, и частоты ‒ 50 герц. От корректности выбранных параметров зависит возможный срок эксплуатации, как электроприборов, так и розеток. Также на эту характеристику может влиять наличие заземления. Поэтому рекомендуется делать выбор в пользу устройств вывода электросети с дополнительным заземлением.

По защищённости

А1 ‒ обеспечивает протекцию от обратной стороны руки и изделий с длиной окружности от 50 мм;

А2 ‒ защищён от пальцев и предметов с диметром от 12 мм;

А3 ‒ от небольших изделий с длиной окружности от 12 мм;

А4 ‒ от небольших предметов с хордой окружности от 1 мм;

А5 ‒ протекция даже от пыли;

А6 ‒ полная защита от мельчайших частиц;

А0 ‒ полное отсутствие протекции.

B1 ‒ препятствует попаданию небольших капель, падающих сверху;

B2 ‒ протекция от капель, летящих под углом до 15 градусов;

B3 ‒ защищает от дождя;

B4 ‒ от любого рода капель;

B5 ‒ защита от направленной струи воды;

B0 ‒ отсутствие протекции от воды.

По типу проводки:

• Внутренний тип ‒ элементы вывода электросети, интегрированные в стену. Сверху идёт кожух, а вся функциональная часть устройства прячется вовнутрь. Подходят для проводки закрытого вида;
• Наружный тип ‒ используется в помещениях с проводкой открытого вида и устанавливаются прямо на стену. Всё устройство целиком находится вне стены в корпусе. Такой тип называется накладной.

По внешнему виду

На рынке представлены товары самого разного дизайна. Экземпляры различаются между собой по форме, материалу и цвету. Выбирать модель следует по общему стилю интерьера дома. Купить качественный и красивый экземпляр можно за приемлемые деньги, но для этого нужно разбираться в том, что может предложить рынок!

Лучшие бренды розеток и выключателей

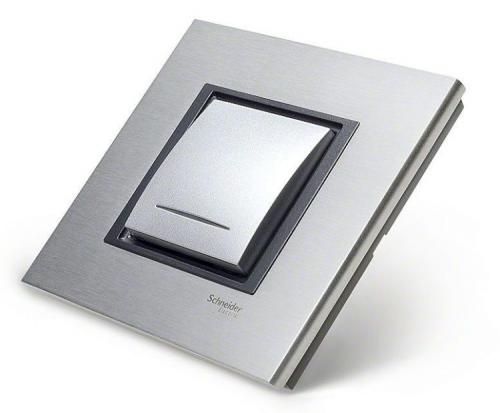

Schneider Electric

Самая надёжная и гибкая фирма на рынке. Основные производственные мощности расположены во Франции. Существует уже более 180 лет и предоставляет продукцию топ качества. Schneider Electric имеет в ассортименте товары разного ценового диапазона. По низкой цене можно взять изделия марки Unica. Более дорогой ценовой диапазон представлен серией Merten. Большой выбор самых разнообразных дизайнерских решений, позволяющих ставить выключатели и розетки в дома с любым интерьером. Продукт премиум по всем показателям.

Имеет российский завод, выпускающий розетки и выключатели европейского качества по доступной цене. Производство в России позволяет значительно снизить издержки на логистику и таможенные расходы. Все товары пользуются хорошими отзывами и надёжно служат многие годы. Производитель гарантирует безопасность продукции, соответствие заявленным функциональным свойствам и предоставляет на выбор покупателя изделия, идеально вписывающиеся в любой интерьер. Есть даже стеклянные накладки и позиции из керамики.

Плюсы Schneider Electric

• Высочайшее качество даже недорогих моделей;
• Возглавляет рейтинг практически всех профессиональных изданий;
• В наличии сборные конструкции;
• Стильный дизайн;
• Очень простые в монтаже;

У Schneider Electric самые надёжные и лучшие клеммы на рынке. Пользуется большим авторитетом среди профессиональных электриков.

Legrand

Французский производитель, соответствующий всем европейским стандартам. Товары для российского рынка производятся на ульяновском заводе. Поэтому переплачивать не придётся! Но назвать их изделия дешёвыми нельзя. Продукция добротная, надёжная, позволяет решить любые функциональные задачи, отвечает потребностям даже самых изысканных эстетов и очень удобна в эксплуатации. Legrand является мировым брендом, узнаваемым в большинстве развитых стран мира.

Блок розеток на 4 розетки размеры. Размер современной розетки с рамкой

Если вы точно не планируете приобретать дорогие, статусные модели (их размеры могут быть нестандартны, чаще всего их рамки больше обычных), то в таких случаях, я советую всегда ориентироваться на размер розеток с рамкой Lerand серии Valena . Эти розетки одни из лидеров рынка электроустановочного оборудования — это сбалансированная, универсальная серия, некий стандарт на который равняются многие.

Скорее всего, приобретая качественные розетки к себе в квартиру или дом, вы обязательно возьмете модели из этого же класса, пусть другого производителя. При этом размеры у них будут сопоставимы или равны.

Внешний размер однопостовой (одинарной) рамки с розеткой Legrand Valena (ВхШхГ) 82мм х 82мм х 11мм , глубина самого механизма 43 мм

Для сравнения, приведу габаритные размеры некоторых «одноклассников» этой серии, чтоб вы убедились, что они схожи и различаются буквально на несколько милимметров, что чаще всего не критично. Размер розеток указаны в следующем порядке — высота х ширина х глубина.

Размер рамки у розетки ABB Busch Jaeger Basic 55 84мм х 84мм х 11мм , глубина механизма розетки 41мм

Размер рамки у розетки Schneider Electric Sedna 80мм x 80мм x 7мм , глубина механизма 44,6мм

Думаю теперь понятно, что размер розетки с рамкой Legrand Valena — это тот необходимый средний показатель, на который можно всегда ориентироваться .

Если вам необходимо узнать размеры двойной, тройной или четверной рамки для розеток, так же опираться лучше на размеры этой серии Legrand.

А вообще, есть одна простая универсальная формула, следуя которой можно довольно точно определять размеры многопостовых рамок любых размеров для розеток любых производителей.

Что лучше шнайдер или легранд. Насколько оправдан выбор автоматов известных брендов Schneider Electric, АВВ, Legrand и почему себе я взял EKF

Так ли важно применять автоматы известных производителей типа Schneider Electric, АВВ, Legrand или можно обойтись более бюджетной и доступной продукцией типа IEK, EKF, TDM и какого производителя выбрать?

Фанаты той или иной марки готовы часами расхваливать их преимущества не забывая попутно поливать го*ном другие бренды. Одни говорят, что лучше Schneider Electric и быть не может, другие работают только с АВВ, третьи собирают щиты исключительно на IEK. И самыми ярыми и убеждёнными приверженцами одного бренда, как правило выступают люди весьма недалёкие, которым попросту лень расширять горизонты своего сознания.

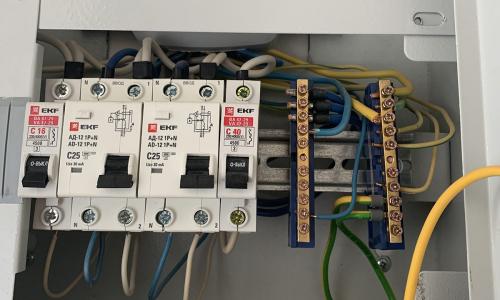

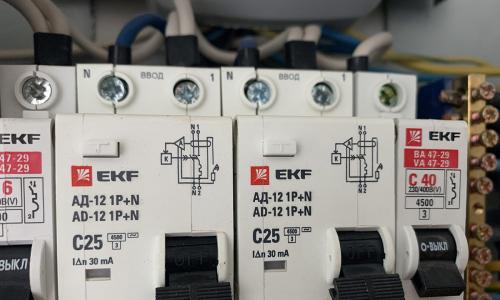

Почему вообще появилась эта тема? Дело в том, что я решил полностью переделать электрощиток в квартире. От застройщика там стояли обычные автоматические выключатели и пара электронных дифавтоматов EKF.

Дифавтоматы мне хотелось электромеханические, вместо электронных, причём с током утечки типа "A", то есть защищающий от утечек переменного и импульсного (пульсирующего). Обычно везде встречается тип "AC", который защищает только от утечек переменного синусоидального тока (в Европе такие уже запрещено использовать в жилых помещениях).

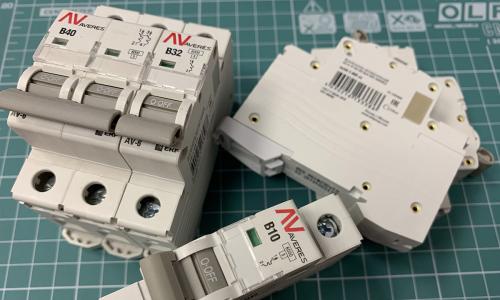

Кроме того, обычные автоматы планировалось заменить на устройства с кривой тока срабатывания типа "B" (традиционно ставят "С"). Тем, для кого эти буквы открыли параллельную вселенную, в следующий раз постараюсь рассказать простыми словами что они означают. Полагаю, такая информация будет полезна всем начинающим электрикам и домашним мастерам.

Естественно, под такие запросы, даже небольшой щиток, собранный на продукции известных брендов типа Schneider Electric или АВВ, становился неадекватно дорогим. Никому из нас не хочется переплачивать в несколько раз больше, чтобы добиться одного и того же результата. К тому же, чем дальше мы географически отдаляемся от столицы, тем больше наши «желания» сдвигаются в сторону более бюджетных решений. Однако бюджетнее, ещё не означает менее качественное.

Перейдём к сути. В моём городе максимальным уважением пользуется продукция Schneider Electric, но не все знаю что у них есть целых три линейки – easy9, "домовой" и acti9, сильно различающихся по цене и качеству. На многих тематических форумах сходятся во мнении, что простой ИЕК ничем не хуже дешёвого Шнайдера. Мне же стало интересно, что за автоматы такие EKF поставил застройщик, тем более что у нас в городе они почти не встречаются в магазинах.

Полазив по их официальному сайту, узнал что у данного бренда также имеется три производственные линейки BASIC, PROXIMA и премиальная AVERES с 10-летней гарантией. Лично меня подкупило разнообразие и заявленные характеристики премиальной серии AVERES при цене, сравнимой с начальной линейкой easy9 от Schneider Electric.

Да и сравнить тут не получается честно… например дифавтоматов ABB или Schneider Electric класса "A" у нас просто не продают – берите только "AC", но и те обойдутся минимум в 3000 рублей. За серию acti9 просят и вовсе негуманные 4500-6000 рублей. Или автоматы ABB экономичной серии "Basic M", которые рассчитаны всего на 3000 циклов и не имеют крепежа под шину. То есть, хочешь хорошо, плати овердохрена денег.

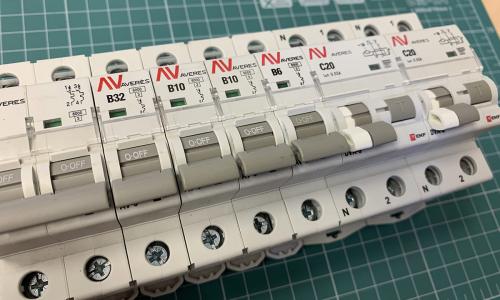

Более крутой по всем параметрам дифавтомат EKF серии AVERES DVA-6 на 20А мне обошёлся всего в 1260 рублей.

Ссылку дал только для того, чтобы вы могли проверить цены, а то уже чувствую как начинает пригорать у фанатов шнейдера и ABB. Пост не проплачен, пишу лишь потому что действительно понравилась продукция и их интернет-магазин. По этой же причине не даю подробных описаний, просто хочу рассказать о том, что выбрал для себя лично, так как информации особой по этому бренду в сети не особо много.

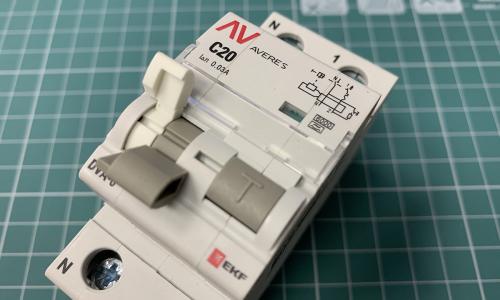

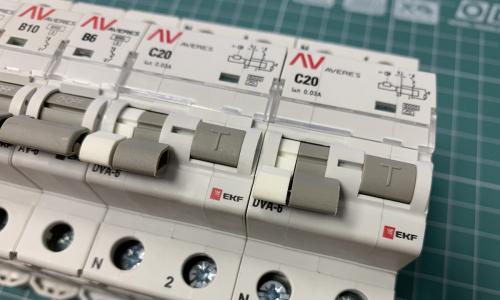

Кстати, чуть не забыл… у дифавтоматов AVERES DVA-6 есть одна интересная особенность – двойной рычажок, который указывает на причину срабатывания (опущена только часть рычага – короткое замыкание или перегрузка, опущены обе части – ток утечки). Это для тех кто топит, что у дифавтоматов не понятно от чего они сработали, тут всё наглядно.

В общем, у меня был реальный интерес и масса свободного времени для самостоятельного изучения данного вопроса за время самоизоляции. Так же зарегистрировался на сайте EKF, чтобы пройти у них бесплатное обучение, а заодно иметь возможность задавать вопросы напрямую производителю (честно говоря не ожидал, что получу обратную связь, что сейчас редкость).

Вангую основной посыл в комментариях, что автор продался… дело хозяйское, а тем, кто ищет достойную замену дорогущим брендам, я дал повод задуматься. Если данная тема интересна или у вас появились вопросы, постараюсь на них ответить.

Подписывайтесь на канал Яндекс.Дзен и узнавайте первыми о новых материалах, опубликованных на сайте.

Если считаете статью полезной,
не ленитесь ставить лайки и делиться с друзьями.

Размеры тройной рамки для розеток. Из чего же состоят современные розетки (выключатели)

В основном из нескольких элементов:

1. Суппорта или улучшенной рамки для розеток, как ее называют отдельные авторы (по сути, это и есть основание), предназначение которого – крепление розетки к подрозетнику. Такие рамки-суппорты для новых моделей розеток и выключателей изготавливают 2-слойными. Нижняя ее часть – стальная, покрытая антикоррозийным сплавом, а лицевая – из поликарбоната, который не поддерживает горение и одновременно является отличным диэлектриком.
2. Механизма розетки (выключателя). По сути это та же токопроводящая часть или контактная группа, которые собственно и выполняют функции розетки или выключателя. Эти механизмы, несомненно, также совершенствуется постоянно, хотя при этом принцип их работы остается неизменным.
3. Накладной рамки. По своей функциональности такие рамки являются декоративными в то же время неотъемлемыми элементами современных розеток и выключателей. Они закрывают суппорт и стык подрозетника со стеной. Одновременно позволяют совместно с лицевыми панелями (накладками на них) совершенствовать дизайн помещения в целом путем объединения розеток и выключателей в группы. Вот почему можно встретить в продаже розетку без рамки. При этом рамки для них продаются отдельно. Вам могут предложить приобрести двойную рамку для розеток, рамку на 5 розеток, попадаются (правда, редко) и рамки на 6 розеток. Но все же наиболее популярны рамки на 4 розетки. А вот с розетками «в сборе» создать такую группу розеток не удастся.
4. Лицевой панели. Она в обязательном порядке имеется как у розеток, так и у выключателей (часто в виде его клавишей) и закрывает их механизм. Однако в современных этих изделиях усовершенствованию подверглось само крепление лицевой панели. Если в старых моделях это выполнялось с помощью крепежных винтов, то в современных на защелках, это позволяет их монтировать или демонтировать без использования отвертки. А возможным это стало в результате использования для изготовления лицевых панелей эластичного пластика.

Размеры выключателей и розеток. «евростандарт» высоты установки розеток и выключателей

по которому:

- розетки устанавливаются на высоте от пола - 30 см

- Высота установки выключателей от пола - 90 см

Само понятие «евростандарт» пришло одновременно с понятием «евроремонт», с появлением новых материалов, технологий строительства и главное желанием людей получиться более функциональное и удобное окружающее пространство.

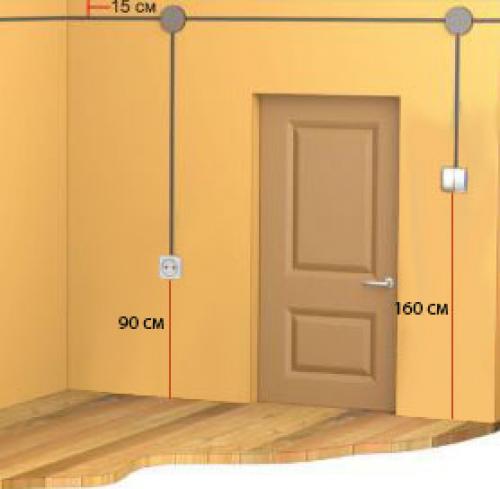

До этого повсеместно высота установки выбиралась по «советскому стандарту», согласно которому:

- выключатели устанавливались на уровне плеча 160см от пола

- электророзетки на расстоянии пояса человека - 90 см от поверхности пола

У каждого из этих вариантов монтажа есть плюсы и минусы.

Так, даже «советский» способ размещения выключателей многие люди по-прежнему считают самым удобным :

- Выключатель расположен в поле зрения

- Устанавливаемая под выключателем мебель или бытовая техника не мешает включать свет

- Нет случайных нажатий

В то же время «евростандарт» установки включателей:

- более эргономичный

- Человек управляет освещением, не поднимая руки, «не глядя»

- Дети сами включают освещение в комнатах, без помощи

В штекеры, которые расположенны на 90см, по «советскому» стандарту, легче включать электроприборы, не приходится нагибаться.

Если же прибор не требует постоянно выключения из сети, стоит в одном и том же месте, удобнее розети расположить ниже, например, на 300мм. Это скрывает сетевые провода питания оборудования.

Эти негласные стандарты, помогут разместить на удобной высоте розетки, особенно те, которые проектируются для переносного электрооборудования - пылесоса, электроинструмента, удлинителя или просто"на всякий случай" и практически все выключатели.

Но есть и исключения из этого правила:

Так, когда человеку включает свет с кровати(лежа) или кресла (сидя), удобное расстояние от пола другое:

Выключатели над прикроватной тумбой в спальне или у дивана, в гостиной устанавливаются на удалении 60 – 70см от центра до плоскости напольного покрытия.
