Обязательным компонентом арматуры сливного бачка является поплавковый механизм, задача которого – не допускать подъема воды выше заданного уровня. Сам поплавок бачка представляет собой полый пластиковый баллон, который под действием воды, заполняющей бачок, поднимается до нужного уровня. Механизм поплавка соединен с системой рычагов, воздействующей на запорный клапан. Как только поплавок достигает нужного уровня, механизм запорной арматуры перекрывает подачу воды.

Клапан сливного бачка имеет несколько разновидностей:

• Кройдон-клапан. Перекрывание потока обеспечивается за счет использования вертикально расположенного поршня. Рычаг поплавка запускает движение поршня, в результате вода перестает заливаться в сливной бачок.
• Клапан поршневого типа. Его отличием является разделенный на две части шплинт, в котором закрепляется рычаг поплавкового механизма. При движении рычага под воздействием поплавка поршень начинает двигаться горизонтально. Поршень начинает давить на седло, и установленная на нем прокладка останавливает подачу воды. Это наиболее распространенный вид арматуры для унитаза.
• Мембранный клапан. Его особенностью является наличие мембраны, выполненной из резины или силикона, которая установлена вместо прокладки. Рычаг двигает пластиковый поршень, он воздействует на мембрану, и она закрывает отверстие для заливания жидкости в бачок. Эту арматуру используют реже, однако она отличается высокой надежностью.

Поплавковая запорная арматура обеспечивает автоматическое прекращение подачи воды в бачок, он не переполнится выше допустимого уровня.

Различают системы арматуры для сливного унитазного бачка с нижней подводкой и боковой подводкой. Первый вариант более комфортен в использовании, так как вода поступает в бачок с минимальным уровнем шума. Боковая подводка более шумная, но относительно недавно производители решили эту проблему. Для подачи предусмотрена специальная отводная трубка, выполненная из мягкого полимера. Она опускается на дно бачка, в результате уровень шума существенно снижается.

Арматура для бачка унитаза с нижним подводом. Разновидности арматуры сливного бачка

Запорная арматура для унитаза, применяемая в сливных бачках, бывает нескольких разновидностей по механизму смыва.

• Штоковая.
• Кнопочная.
• Педального типа.
• Сенсорная.

Штоковая

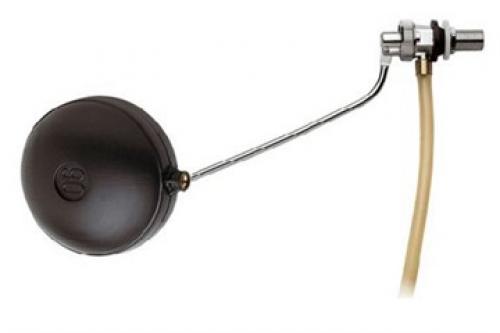

В таких механизмах основная деталь – это шток, на конце которого закреплён поплавок. При заполнении бачка водой поплавок поднимается вместе со штоком, на другом конце которого стоит клапан в виде резинового уплотнителя, перекрывающего доступ воды при наличии определённого уровня.

Объём воды регулируется изменением плеча рычага и передвижением поплавка по штоку. Конструкция этого вида арматуры устарела и в современных бачках не применяется.

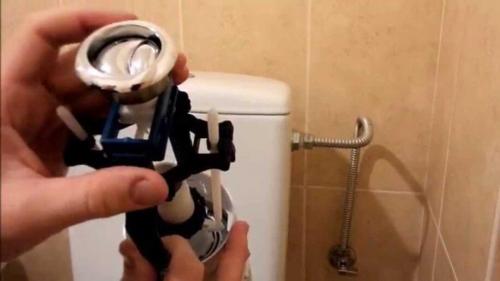

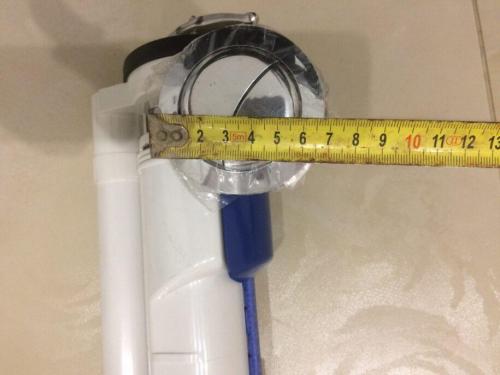

Кнопочная

Конструкция этого устройства несколько сложнее, но в то же время удобнее и комфортнее. Работает такой запорный механизм в одинарном или двойном режимах. В одинарном режиме вся вода сливается с бачка за один раз (примерно 6-7 литров воды). При двухрежимном появляется возможность работы системы в двух вариантах:

• малый смыв – 3 литра воды;
• полный – 6 литров.

Возможен вариант с системой остановки водяного потока. При первом нажатии кнопки происходит поступление потока воды в унитаз, при втором нажатии поток прекращается. Вариант такого устройства позволяет максимально экономить воду, при этом создавая неоспоримое удобство.

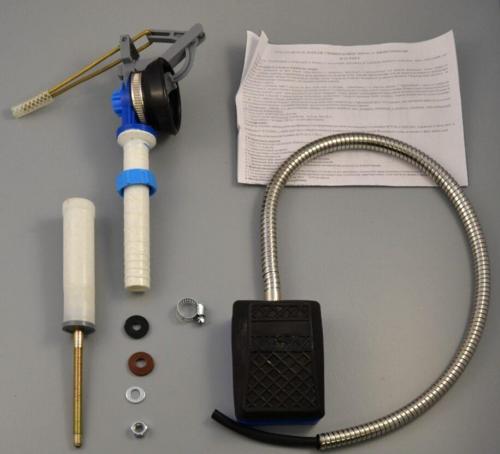

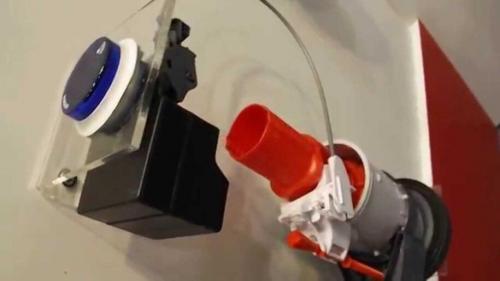

Педального типа

Сливная арматура для унитаза данного вида используется в специализированной сантехнике, устанавливаемой в общественных местах или там, где к санузлам предъявляются повышенные санитарные требования: больницы, пищевые производства и т.д.

Система запуска арматуры производится нажатием педали не рукой, а ногой, что, естественно, исключает контакт с поверхностями саноборудования, повышая требования гигиены. Смыв производится следующими способами:

• механическим, когда система приводится в действие с помощью тросика при нажатии педали;
• пневматическим, когда в педаль встроен насос и при нажатии через шланг, соединяющий механический клапан, в бачке подаётся воздух в специальный захват, который поднимает вверх клапан выпуска в арматуре бачка, производя смыв, после чего вся система возвращается в исходное положение;
• давлением водопроводной системы, когда при нажатии на педаль открывается клапан, и вода из водопровода поступает в унитаз. Устанавливается арматура унитаза такого типа используется в пристенных типах сантехнической посуды, писсуарах, «чашах Генуя» и др. Принцип работы прост: нажал на педаль, вода поступает на смыв посуды, отпустил – поток воды прекращается.

Сенсорная

В арматуре бесконтактного слива используются фотоэлементы и инфракрасные датчики. Регулировка арматуры унитаза производится электронным блоком таким образом, что, смыв производится тогда, когда фотоэлемент или инфракрасный датчик не зафиксируют присутствие человека.

Время регистрации длится от 3 до 10 секунд, а продолжительность потока воды составляет 3-15 секунд. Настройки можно изменять при необходимости. Питание осуществляется от батарейки или от сети 220В. Основное применение для смыва писсуаров в местах, где наблюдается большое количество посетителей: рестораны, кафе, учебные заведения.

Источник: https://stroika-i-remont.info/novosti/armatura-dlya-slivnogo-bachka-s-nizhney-podvodkoy-kakaya-luchshe-kak-vybrat-armaturu-dlya

Арматура для бачка унитаза с боковым подводом. Демонтажные работы

При замене некоторых деталей не обойтись без демонтажа самого бачка. При этом оказывается важным не только конструкция «внутренностей» устройства, но и подводка воды.

Различают модели с нижней подводкой воды и с боковой. Разница невелика. В первом случае отверстие для подключения водопроводного шланга находится на дне резервуара. При его открытии жидкость не падает струей, а постепенно заполняет емкость. Это самый тихий вариант бачка.

При боковом подключении отверстие для последнего располагается сбоку. Когда клапан открывается, жидкость стекает по корпусу или бьет струей.

Демонтаж бачка с нижней подводкой

Если нужно снять бачок , действуют по такой инструкции.

1. Перекрывают подачу воды и полностью опорожняют резервуар.
2. Снимают кнопку – отворачивают против часовой стрелки. В некоторых моделях кнопка закрепляется на крышке и снимется вместе с ней. В штоковом устройстве нужно сначала приподнять набалдашник, а затем вывинтить накладку, закрывающую отверстие.
3. Разбирают колонку. Верхнюю часть отворачивают на 90 градусов и снимают после щелчка. Нижняя остается внутри.
4. Вычерпывают остатки воды со дна и осушают емкость.
5. Откручивают крепежные гайки, которые удерживают бачок на полочке.
6. Приподнимают емкость и ставят на унитаз.

Если предстоит замена заливных клапанов , гибкий шланг отсоединяют. Если не удалось вычерпать воду, при снятии выпускного клапана она будет выливаться. Под отверстие ставят емкость для сбора жидкости.

В последнюю очередь откручивают гайку, которая удерживает нижнюю часть колонны и гайку клапана. Затем нужно снять арматуру сливного бачка.

При капитальной очистке унитаза алгоритм действий такой же.

Демонтаж конструкции с боковым подводом

Разборка конструкции выполняется по такому же принципу. Разница состоит в том, что снять водопроводный шланг, если он закрепляется сбоку, проще. Причем для замены многих элементов его даже снимать не нужно: шланг гибкий и достаточно длинный, снятый бачок вместе с ним можно поставить на унитаз.

Еще один момент: когда свинчивают гайку, удерживающую наливной клапан, вместе с ним вытаскивают и рычаг с поплавком.

Сливной механизм для унитаза старого образца. Сливное устройство для бочка унитаза: его составляющие

Как устроена система слива в унитазе? Унитаз любой модели состоит из двух основных деталей: чаши, стоящей на полу либо закрепленной на стене, и верхней емкости для воды, которая и является сливным бачком.

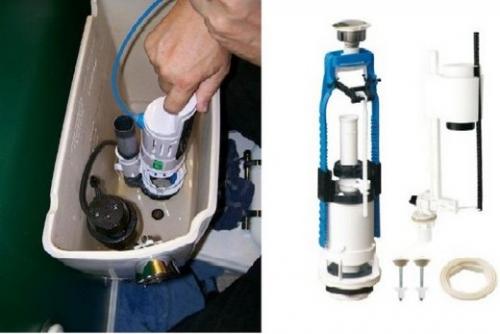

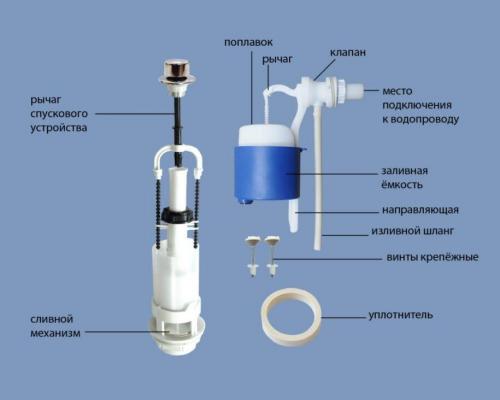

В комплект арматуры в сливном бачке унитаза входят следующие элементы:

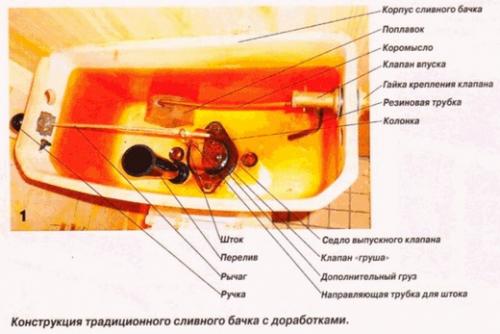

Конструкция унитаза со сливным бачком

1. Сливной механизм бачка унитаза. Он состоит из сифона с крышкой и герметичной прокладки между бачком и трубой слива. То есть функцию сливной конструкции выполняет сифон.

2. Рычаг контроля струи, который подсоединяется к трубе водопровода благодаря шаровому крану. Это «выпускное» устройство, которое обеспечивает вход воды в сливной бачок.

3. Поплавок. С помощью него можно регулировать объем наполнения воды в сливной унитаз. Этот поплавок соединен при помощи спицы со сливным механизмом бачка унитаза. И кроме того, существует несколько видов поплавковых клапанов сливного бачка унитаза:

Поплавковые клапаны

1) Клапан–Кройдон. Его составляющие: корпус, ось поплавкового рычага, седло и поршень.

Рычаг из пластик вызывает движение поршня, которое вертикальное. Подобная конструкция установлена в сливном бачке унитаза старого образца.

2) Поршневой клапан сливного бачка унитаза. В этой конструкции ось поплавкового рычага прикреплена в шплинте (крепежном элементе), который расщеплен надвое.

Когда рычаг двигается, то вслед ему начинает горизонтально перемещаться поршень. Этот поршень соприкасаясь регулярно с седлом, контролирует подвод воды в сливной бачок. На конце поршня установлена прокладка. Она перекрывает поток воды в момент нажима поршня на седло. Кстати, сливные бачки для унитазов с клапанами в виде поршня стоят у большинства людей в российских квартирах.

3) Мембранный клапан. Устройство клапана сливного бачка унитаза этого вида состоит из силиконовой либо резиновой мембраны, а не из поршневой прокладки.

Пластиковый поршень, перемещаясь под давлением рычага, передвигает и мембрану, которая перекрывает поступление воды. Клапан в виде мембраны – это последнее достижение в изготовлении сливных бачков.

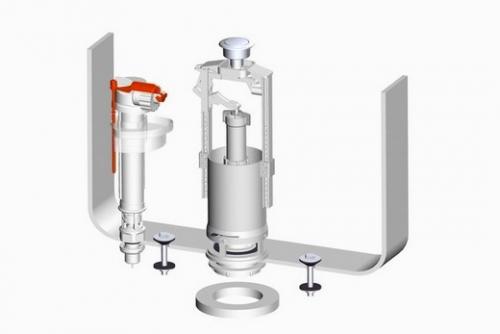

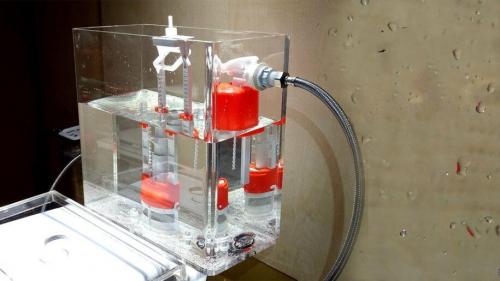

Устройство сливного бачка унитаза изнутри

В целом, конструкция сливной арматуры для унитаза, т.е. слива воды и ее наполнения в бачке зависит от способа установки сантехнического оборудования, типа спускового устройства и т.п.

Обзор отзывов пользователей о лучших унитазах — смотрите по ссылке:  http://remontspravka.com/kakoy-unitaz-luchshe-obzor-otzyivov-po/

Унитаз компакт: много чего уже придумали! — вы тоже найдете на нашем сайте.

О том, какой лучше компании и страны-производителя выбрать унитаз — читайте здесь .

Ремкомплект для сливного бачка унитаза. Двухрежимный слив

Рабочий объем бачка унитаза составляет 4 или 6 литров. С целью экономии воды были разработаны смывные механизмы с двумя режимами работы:

• в стандартном варианте в чашу сливается весь объем жидкости из резервуара;
• в режиме «эконом» – половина объёма, т.е. 2 или 3 литра.

Управление реализуется по-разному. Это может быть двухкнопочная система либо однокнопочная с двумя вариантами нажатия – слабым и сильным.

Двухрежимный смывной механизм Источник smesiteli-tomsk.ru

К преимуществам двухрежимного слива можно отнести более экономный расход воды. Но нельзя забывать о недостатке – чем сложнее механизм, чем больше в нем элементов, тем выше риск поломки и тем сложнее устранить неисправность.

Как снять с бачка крышку

Если бачок перестал наполняться, начал подтекать или вода беспрерывно льётся в чашу через переливную трубку, требуется отрегулировать или заменить арматуру. Чтобы получить доступ к внутренней части резервуара, необходимо снять крышку.

Сложности могут возникнуть, если установлен механизм сливного бачка с кнопкой. Чтобы демонтировать кнопку на крышке, необходимо нажать на неё и повернуть кольцо. Если не получается провернуть плоское кольцо пальцами, требуется вдавить кнопку и найти на внутреннем ободке кольца специальные прорези. Вставив в одну из прорезей узкую плоскую отвёртку, кольцо проворачивают, а затем выкручивают пальцами.

Кольцо кнопки легко выкручивается пальцами Источник psk-remont.ru

После того, как кнопка будет вынута (убрав кольцо, её достаточно потянуть вверх), можно легко снять крышку и изучить устройство сливного бачка, проверить механизмы на наличие повреждений.

Демонтируем бачок

Старую сливную арматуру бачка невозможно заменить новой без полного демонтажа резервуара. Перед началом работ необходимо перекрыть подачу воды – если на подводке к резервуару не стоит запорный вентиль, перекрывается подача холодной воды на всю ветку.

Далее из резервуара сливается вода. При помощи ключей снимается шланг боковой или нижней подводки, в зависимости от конструкции бачка.

Резервуар требуется отсоединить от чаши унитаза. Он закреплён при помощи двух болтов, гайки расположены с нижней стороны задней полки чаши. Чтобы их открутить, понадобится разводной или рожковый ключ. Предварительно рекомендуется постелить на пол тряпку или подставить ёмкость – вода, оставшаяся на дне резервуара, непременно выльется при удалении крепежа.

Если бачок был установлен много лет назад и гайки намертво приржавели, болты просто перепиливают – полотно ножовки по металлу свободно перемещается в зазоре между бачком и полкой чаши.

Как выбрать сливной механизм для унитаза. Выбираем сливной бачок для унитаза: разновидности и советы по замене

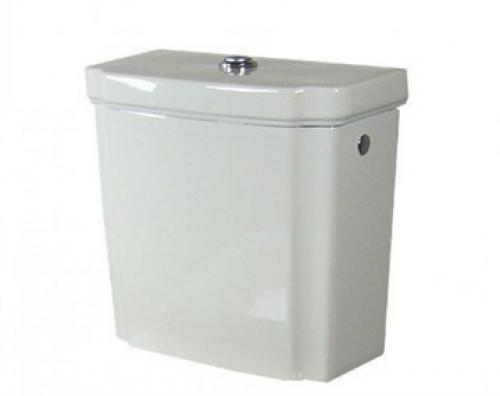

Поврежденный бачок для унитаза нуждается в замене.

Сегодня эти изделия выпускаются в довольно большом разнообразии и поскольку отличия касаются не только формы и размеров, но и арматуры, выбрать подходящий вариант бывает непросто.

Как выбрать?

Бочок для унитаза выбирают по следующим критериям:

1. способ крепления к унитазу;
2. форма. Наряду с обычными бачками продаются плоские — с уменьшенной глубиной, но увеличенными высотой и шириной;
3. подключение воды. Есть два варианта: снизу и сбоку. В первом случае при заполнении бачка не слышно журчания, но требуется более сложная и дорогая арматура;
4. положение сливного отверстия. Актуально при креплении непосредственно к унитазу (самый распространенный вариант): отверстия в бачке и чаше должны совпадать;
5. устройство сливного механизма;
6. цвет.

Важное значение имеет и стоимость изделия. Бачки одного и того же класса могут продаваться с существенной разницей в цене, потому что один из них выпущен известным брендом, а второй — еще не раскрученным.

Виды

Конструктивно, бачки для унитаза делятся на несколько разновидностей.

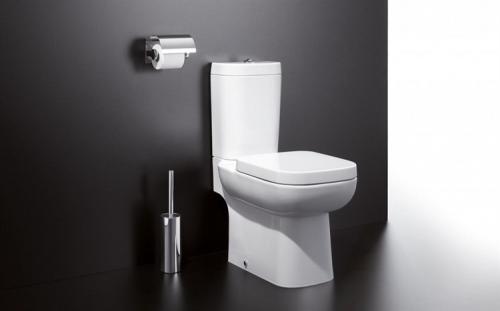

«Компакт»

Это самый популярный вариант. Бачок устанавливается непосредственно на унитаз, для чего последний, сзади имеет полочку с крепежными отверстиями.

Унитаз-компакт

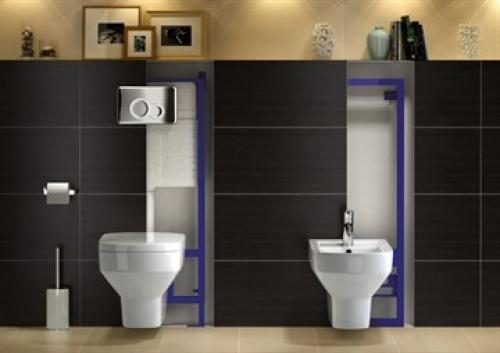

Встраиваемый

Такие системы сложнее в установке, чем «компакты», но из-за ряда преимуществ, все больше пользователей отдают им предпочтение. Изделие устанавливается в особую раму ( инсталляцию ) вплотную к стене, после чего на уровне его передней стенки монтируется гипсокартонная перегородка (фальш-стена). В итоге на виду остается только унитаз.

Обычно применяется чаша подвесного типа — она также крепится к инсталляции .

Достоинства встраиваемого решения:

• помещение смотрится аккуратно;
• весь пол доступен для уборки;
• шум воды в бачке за перегородкой не слышен.

Кнопка смыва располагается на передней стенке. Через отверстие для нее осуществляется доступ к арматуре для ремонта.

Наряду с подвесными, выпускаются и унитазы с опиранием на пол — для людей, опасающихся садиться на подвесной вариант. Страхи эти не обоснованы, поскольку крепление выдерживает вес до 400 кг, но кое-кто предпочитает все же напольный вариант. Мыть пол вокруг такого унитаза все равно проще, чем с обычным.

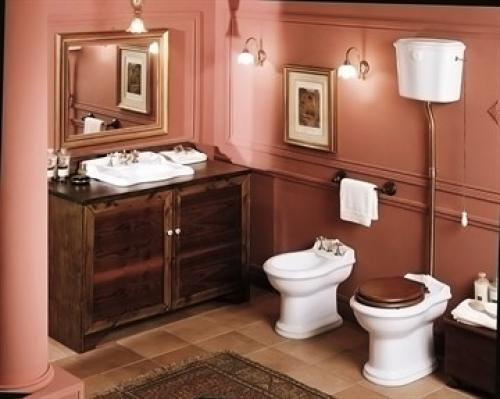

С верхним расположением

Устанавливается почти под потолком и подключается к унитазу трубой. Это вариант устаревший, но кое-где он еще встречается: в общественных туалетах, общежитиях и пр. Применяют такие конструкции и в интерьерах, оформленных в стилях «ретро» или «лофт».

Достоинство решения: вода подается в чашу с сильным напором, чем обеспечивается высокое качество смыва.

Недостатков больше:

• спуск воды сопровождается сильным шумом;
• механизм слива труднодоступен;
• дизайн в эстетическом плане проигрывает «компакту».

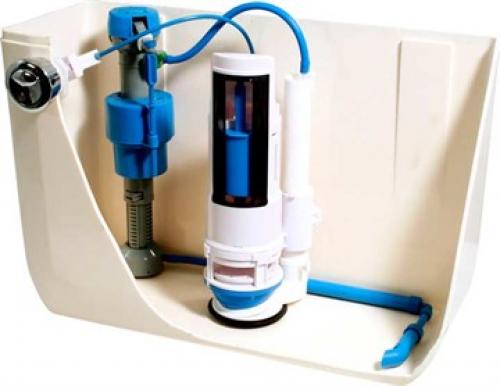

Устройство сливного механизма

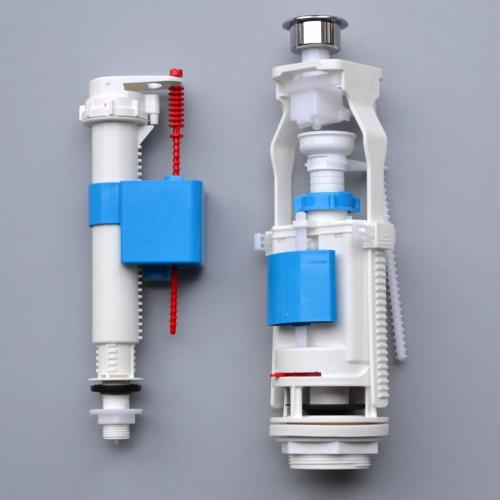

Арматура бачка включает в себя два компонента:

1. клапан для подачи воды;
2. сливной механизм для спуска воды в унитаз.

Арматура может быть раздельной или совмещенной.

раздельная арматура

это наиболее распространенный вариант. оба компонента не связаны друг с другом. на входе в бачок устанавливается клапан с мембраной, подсоединенной к рычагу с поплавком на конце.

Когда вода поднимется до нужной отметки, поплавок окажется на том же уровне и мембрана перекроет проходное сечение клапана. Сливной механизм представляет собой вертикальную тягу с клапаном-грушей внизу.

Подняв за ручку тягу (устаревший вариант), пользователь вынимает грушу из седла и открывает сливное отверстие. В современных моделях для этого требуется нажать кнопку вверху. Наиболее практичный вариант сливного механизма имеет двойную кнопку: одна часть опорожняет бачок лишь наполовину, вторая — полностью.

Клапан-груша выполнен из плавучего материала, потому после извлечения из седла он удерживается в массе воды и не перекрывает сливное отверстие. После опорожнения бачка он снова опускается на седло и при наполнении емкости остается в этой позиции, поскольку вода давит на него только сверху.

Достоинства решения:

• низкая стоимость;
• простота регулировки;
• дешевизна ремонта: при повреждении меняют только вышедший из строя компонент.

Совмещенная арматура

Это более дорогой вариант, применяемый в сантехнике элитного класса. Оба компонента объединены в одну систему.

Достоинство — значительная надежность. Недостатки: высокая стоимость и в покупке, и в ремонте — при поломке менять приходится весь комплекс. Конструкция арматуры зависит от способа подачи воды в бачок — сбоку или снизу.

Но регулировка обоих вариантов осуществляется практически одинаково.

Как производится регулировка запорной и сливной арматуры?

Если бачок и комплект арматуры приобретались отдельно, сливной и запорный клапаны нуждаются в регулировке: пользователь определяет объем поступающей в емкость воды и высоту установки сливного клапана.
