Шаблон для заточки сверл. Чертежи простейших приспособлений
Простейшими устройствами для заточки могут быть втулки, внутренний диаметр которых соответствует поперечным размерам сверл. Втулка жестко фиксируется в надежное основание с учетом определенного угла. При подборе втулки для таких приспособлений, следует обращать внимание на соответствие ее внутреннего диаметра с поперечным размером затачиваемых инструментов. Запрещается, чтобы обрабатываемые инструменты болтались во втулке, поскольку, даже при отклонении в 1-2 градуса по оси от требуемых значений, могут существенно снизиться показатели качества и точности заточки.
Такие самодельные приспособления для заточки сверл должны быть оснащены обоймами. Для их изготовления подойдут медные или алюминиевые трубки, внутренний диаметр которых равняется типовому размеру используемого сверлильного инструмента.
В некоторых случаях задачу можно упростить, установив на данную конструкцию деревянный брусок, в котором должны быть просверлены отверстия, с диаметром соответствующим используемому инструменту. Одним из важнейших элементов такого изделия считается наличие подручника, который необходим для:
- обеспечения правильной фиксации сверлильного инструмента и возможности точного перемещения в отношении поверхности абразивного камня;
- создания упорной точки для затачиваемого сверла.
Такие изделия из дубовых брусков, в которых предусмотрены разнокалиберные отверстия, являются наиболее надежными. Благодаря им выполняется качественная и точная заточка инструментов. Основной задачей, которая должна быть решена самодельным станком или подобным приспособлением, является правильная ориентация режущей части обрабатываемых инструментов для получения точности требуемого угла заточки.

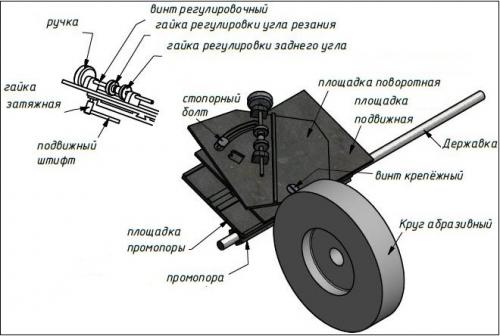

Для изготовления самодельного станка для заточки сверл, может быть использован ряд различных конструктивных вариаций подобного оборудования. При наличии соответствующих чертежей и понимании принципа работы данного оборудования, можно изготовить заточное оборудование самостоятельно в домашних условиях.
Конструкция состоит из следующих элементов:
Существуют важные правила, которые должны соблюдаться в процессе эксплуатации такого приспособления, а именно затачиваемый инструмент не должен вращаться вокруг своей оси. В случае даже незначительного поворота, заточку должна быть выполнена снова.
Заточенный инструмент должен быть остужен естественным способом. После чего следует выполнить проверку его восстановленных геометрических параметров . Для этого можно использовать шаблон. Следует учитывать, что каждая режущая кромка сверла может иметь отличие друг с другом, не больше чем на десятую долю мм. При этом, особое внимание стоит уделять данному параметру, если сверла имеют небольшой диаметр.
Шаблон для заточки сверл из гайки. Приспособление для правильного угла заточки сверла
Как без большого труда и навыков затачивать сверла с правильным углом заточки? К сожалению, у многих из нас это получается не с первого раза. Это приспособление очень простое по конструкции. Поэтому каждый из вас каждый сможет ее повторить. Многие знают, что грани болтов и гаек имеют такой же угол, как и стандартная заточка сверла. Этим и воспользуемся. Мы не будем сваривать две гайки вместе, чтобы получить правильный шаблон. Конструкция немного другая.
Для начала нужна любая гайка. Чем большего диаметр, тем больше диаметр сверла можно в ней затачивать.
Гайка имеет 6 граней, 2 из которых нам нужны. Берем штангенциркуль и от края гайки отмечаем 4 мм. Переворачиваем гайку наоборот и с краю делаем пометку, которая на полтора мм больше, чем первая. Делаем треугольник с 2 сторон. Вырезаем ножовкой или болгаркой. Получилась гайка с пропилами.
Посмотрите товары для изобретателей. Началась распродажа! с 11.11.21
Электроника для самоделок в
Привариваем ещё одну. Устройство почти готово. Ему не хватает шайбы, которую забрасываем в середину. Также понадобится болт, он закручивается в маленькую гайку.
Пропилы в гайке имеют разную глубину, которая отличается на 1,5 мм. Это разница на глаз малозаметна. Вставляем пруток, фиксируем, прикладываем линейку. Зазор между линейкой и кругляком меньше слева, чем справа. То есть устройство имеет определенный угол. Там, где зазор меньше, мастер поставил пометку.
Работа механизма приспособы
Берём ровное не заточенное сверло, помещаем в устройство. Там, где стоит метка, сверло нужно разместить, как показано на фото и видео. Фиксируем сверло, чтобы она немного выглядывало из граней. С рабочей стороны будет происходить заточка сверла. В указанном примере можно зажать диаметром до 8 мм.
Когда начнём стачивать на наждаке край сверла, есть направляющая в виде плоскости ребра гайки, которая задает правильный угол заточки.
Это классно устройство для тех, кто не может на глаз подобрать правильный угол.
Alexander Polulyakh.
Угломер для заточки сверл. Самодельное приспособление для заточки сверл
Неважно как часто вы работаете сверлами: раз в неделю или каждый день. Рано или поздно режущая кромка затупится, и чтобы восстановить рабочие характеристики инструмента, его надо будет заточить — это можно сделать на гриндере или наждачном станке.
Заточка сверла — процесс непростой. Тут важно выдержать правильный угол. И для этого мы советуем использовать приспособление для заточки.
Устройство можно изготовить своими руками из металлолома. Идея принадлежит автору YouTube канала Creative Mind.
Конструкция приспособления состоит из следующих частей:
- основание;
- поворотная стойка;
- ложемент;
- торцевой упор.
Обратите внимание: вы всего лишь описываем идею, а вы уже при необходимости можете доработать самоделку как вам нужно.
Основные этапы работ
В качестве ложемента, на котором будет находиться сверло, автор решил использовать металлический уголок. К его нижней части привариваем «ушко» для крепления к стойке. Сверху надо приварить скобу с отверстием под фиксирующий вертикальный прижим.
После этого из кусков металла автор изготовил подвижную площадку, которая будет перемещаться вдоль уголка. К площадке крепится торцевой упор.
На следующем этапе останется только изготовить основание и стойку.Красим все элементы конструкции.
Сборка приспособления
К рабочему столу рядом с наждачным станком с помощью болта крепится основание самоделки. К нему крепится поворотная стойка.
В качестве поворотного механизма используется гаражная петля.
К стойке крепится ложемент. Надеваем на него подвижную площадку с торцевым упором.
Для фиксации площадки используется барашковый винт. Дополнительно к ложементу (в передней его части) крепится упор для сверла, чтобы оно не проворачивалось в процессе заточки.
Процесс заточки сверла
Прежде чем приступить к заточке сверла по металлу, необходимо выставить необходимый угол. Для этого мастер решил использовать специальное приложение, установленное на смартфон. Все-таки в 21-ом веке живем!
Угол заточки может отличаться, в зависимости от вида материала, в котором будет сверлиться отверстие. В таблице ниже вы можете получить дополнительную информацию.
Устанавливаем сверло, надежно фиксируем его. Теперь можно приступать к заточке. Сначала затачиваем одну сторону сверла, потом — другую.
Шаблон для заточки сверл своими руками. Процесс изготовления кондуктора

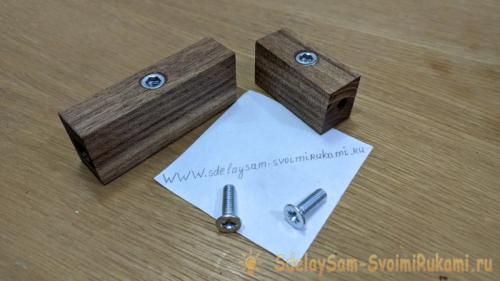

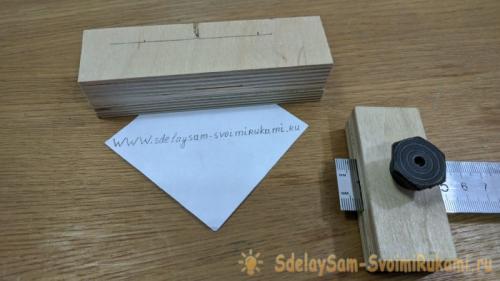

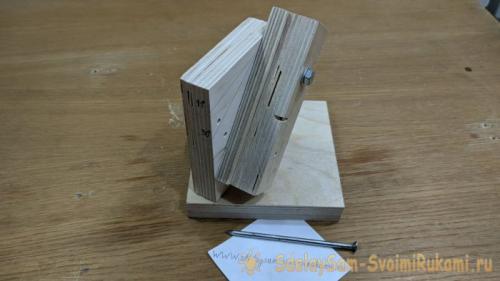

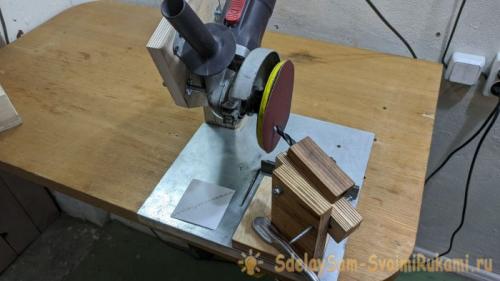

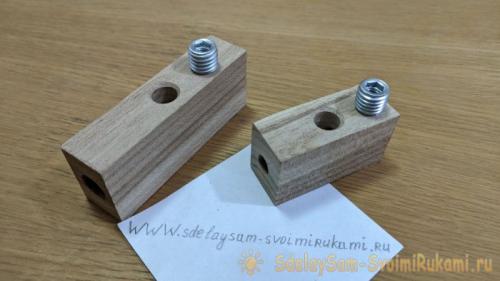

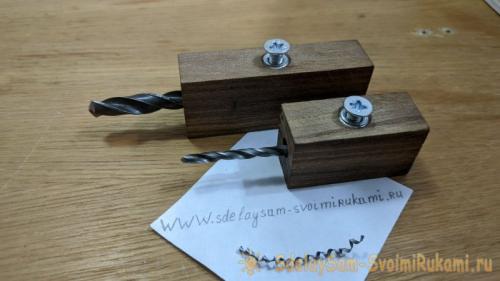

Из фанеры вырезаются 2 бруска длиной по 100 мм. Ширина одного делается 50 мм, второго 40 мм. Их нужно склеить вместе и скрутить саморезами, чтобы образовать ступеньку за счет разницы ширины.Затем заготовка просверливается в двух местах.Далее нужно сделать стойку для уже собранной направляющей. Она представляет собой прямоугольник из фанеры. На нем необходимо просверлить 2 отверстия, чтобы прикрутить ранее сделанную направляющую под углом 13°. Затем делается третье отверстие немного ниже, чтобы переставлять направляющую под 20-25º.Под стойку вырезается квадратная подошва из фанеры. На ней с помощью транспортира проводится линия под 58-60°. По ней закрепляется стойка в вертикальном положении.К стойке прикручивается направляющая на один болт. Во второй точке она фиксируется вставленным гвоздем.Далее требуется сделать держатель сверл. Для этого нужно просверлить брусок длиной 50-60 мм вдоль насквозь. Затем делается поперечное отверстие до центрально, и в него вкручивается мебельная гайка.Теперь можно вставлять в держатель сверло и поджимать его сбоку винтом. Потребуется сделать держатели с разным диаметром продольных отверстий под большие и малые сверла.Теперь нужно закрепить подошву кондуктора строго параллельно шлифовальному кругу. Это позволит выдержать угол подачи сверла по направляющей под 118-120°.Сверло зажимается в держателе и направляется к заточному кругу по направляющей. Грани точатся поочередно. В таком виде сверло уже будет работать.После заточки можно вытянуть гвоздь и закрепить направляющую на нижнее отверстие. Это позволит снять металл на задней поверхности острия, чтобы уменьшить трение при сверлении.
Приспособление для заточки сверл на наждаке. Советы по изготовлению приспособлений для заточки сверл своими руками
Стоит отметить, что сверла, применяемые для работы по дереву, пластику, гипсокартону и другим материалам, имеющим относительно небольшую плотность (исключение составляют твердые породы деревьев: дуб, граб, белая акация и т. д.), в заточке нуждаются редко. Совсем иначе ведет себя подобный инструмент по металлу. Здесь восстановление режущей кромки может требоваться часто, в зависимости от интенсивности работ и особенностей обрабатываемого материала.
Как это ни странно, но чаще именно профессионалы предпочитают применять собственные приспособления. Заточка сверла по металлу своими руками требует определенных профессиональных навыков:
- развитого глазомера;
- знания особенностей электротехнических устройств;
- понимания специфики металлообработки конкретных изделий.
Ручная обработка неэффективна даже при высоком уровне профессионализма уже по причине того, что занимает много времени. Самодельное устройство должно быть механизированным. Для его изготовления необходимо произвести определенные расчеты, подобрать электродвигатель и дополнительно изготовить соответствующие техническим требованиям другие элементы конструкции.
Изготавливая устройства своими руками можно создать именно то, что необходимо в работе
Чтобы в итоге получить устройство с желаемым функционалом, предварительно стоит выполнить чертеж. Приспособлений для заточки сверл на сегодняшний день существует довольно много. Если возникают трудности в плане проектирования, можно обратиться к интернету, где предложено немало схем самодельных точильных установок.
Полезный совет! Чертеж будущего точильного устройства должен содержать размеры всех элементов конструкции, включая крепежные приспособления.
Приспособление для заточки сверл чертеж. Самодельное приспособление для заточки сверл из гайки
Одним из наиболее простых и доступных приспособлений для заточки сверл является устройство из гаек. Алгоритм его изготовления может быть следующим:
- Необходимо взять две гайки разного размера. На той, что больше, отмерить по 9 мм с трех сторон одной грани, отчертить маркером. То же сделать на противоположной грани. Затем зажать гайку в тиски и выпилить отчерченные фрагменты.
- Далее следует заложить сверло и убедиться, что угол заточки инструмента, который равен 120°, и грани гайки совпадают.
- Используя сварку, приварить гайку меньших размеров к большей, приложив ее к поверхности с вырезами.
- В меньшую гайку необходимо вкрутить болт, который будет фиксировать сверло. Получится сделанный своими руками держатель угла заточки.
Полезный совет! При изготовлении устройства для заточки сверл из гаек не следует упрощать конструкцию, заменяя прижим болтом просто фиксированием рукой. Это значительно осложнит процесс обработки.
Приспособление для заточки можно сделать из двух гаек и болта
Вставленное и зажатое сверло подносится к наждаку и обтачивается. Гайки держат нужный угол и не позволяют сточить больше необходимого.
Существует немало скептических взглядов на функционирование данного приспособления. Прежде всего высказываются опасения по поводу того, что металл гайки от прикосновения к абразивному кругу также подвергнется стачиванию, причем достаточно интенсивно, так как он мягкий. Как следствие – приспособление не будет служить долго.
