Осваиваю заточное дело.

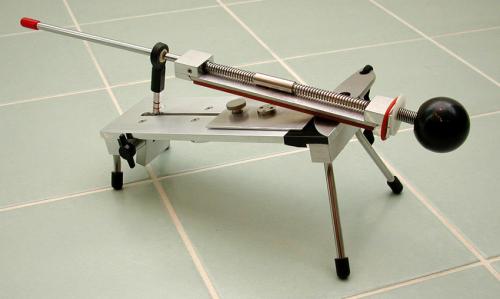

Давно мечтал обзавестись примерно таким вариантом приспособления для заточки ножей, но все руки не доходили (случайное фото из сети).

Пару недель назад, при покупке подшипников для новой партии станков, увидел на витрине следующую деталь.

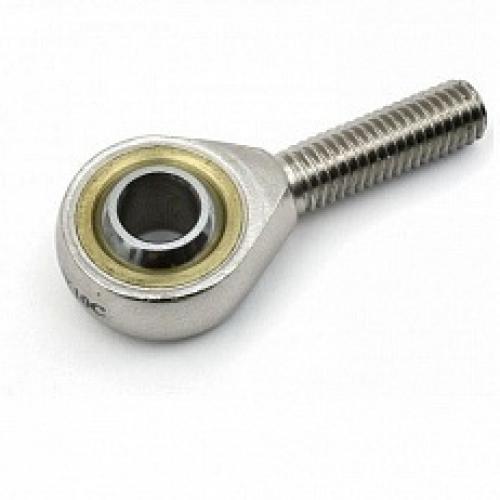

Это шарнирный наконечник. Внутренний диаметр отверстия 10 мм. Как раз на базе этой детали и решил построить точилку. Стоимость такой детали 270 рублей.

В сети много вариантов изготовления подобного рода приспособлений (даже на этом ресурсе), но, практически, ни у кого нет чертежей и точных размеров. Это нужно исправлять.

Материалы для постройки заточного станка.

- фанера 15 мм

- шпилька М10

- саморезы по дереву

- клей

Особая точность деталей тут не важна. Лезвие ножа может выступать за край стола на пару миллиметров.

Тут важнее жёсткость конструкции. А ее можно добиться путем использования саморезов и клея.

Из инструментов для изготовления всех деталей вам понадобятся:

- ножовка пометаллу

- шуруповерт

- метчики на М6 и М10

Если метчиков нет, то с помощью ножовки их можно сделать из болтов. Для дерева хватит.

Едем дальше.

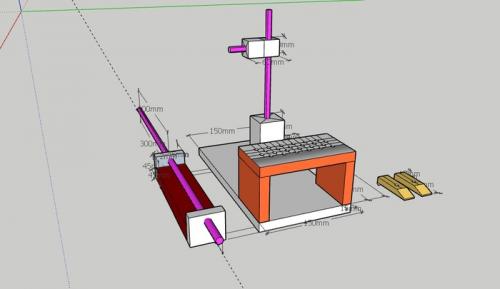

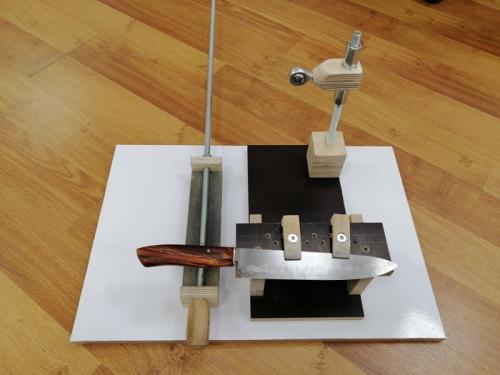

Вот такое чудо у меня получилось в итоге))

Давайте расскажу о каждой детали в отдельности. Как вы понимаете, материалов ушло минимум.

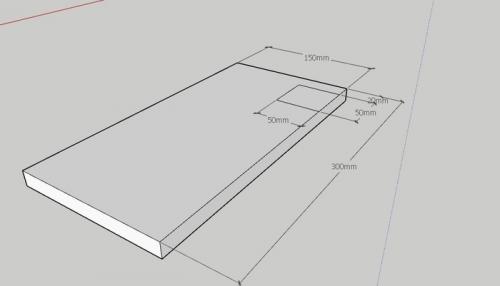

Основание - кусок фанеры размерами 15 на 30 см. На нем будет располагаться мачта и заточной столик.

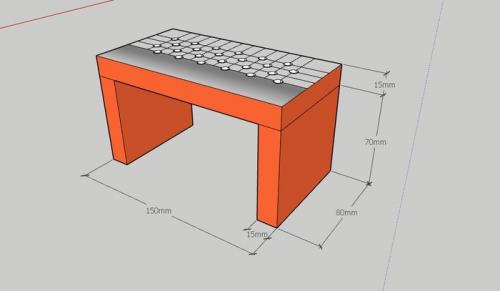

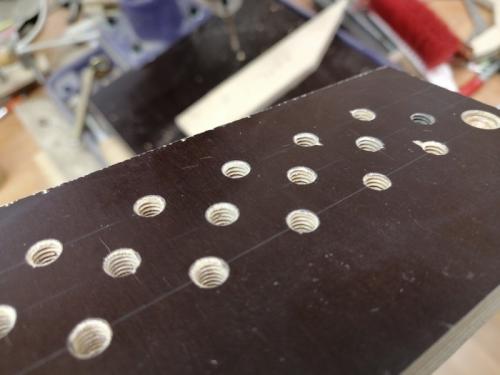

В заточном столике я насверлил отверстий с шагом в 1 см и нарезал в них резьбу М6. Они для того, чтоб фиксировать лезвие ножа с помощью нескольких прижимов.

Мачта - основная деталь данного станка. Как мне кажется она должна именно так называться.

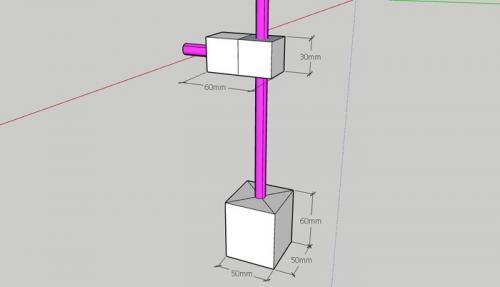

Высота основания 6 см. В него на всю длну вкручена шпилька М10. длина видимой части шпильки 20 см.

Важно!! В бруске с шарниром просверлено отверстие диаметром 10 мм. Брусок по шпильке ходит свободно. Его положение мы, как раз, регулируем двумя гайками.

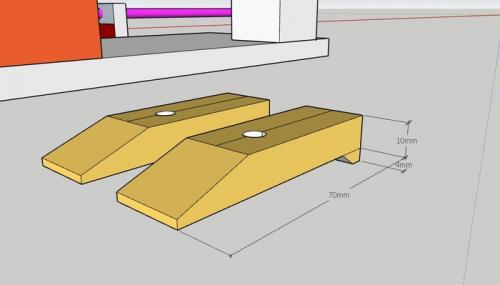

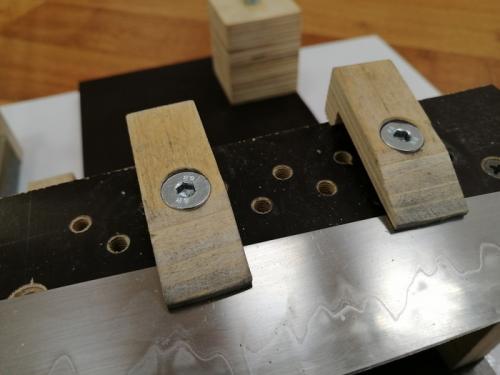

Прижимы.

Данные детали я сделал из обрезков фанеры 10 мм. Главное, обязательно сделать "пятки", чтоб прижимы обеспечивали хорошую фиксацию. Прижимов нужно сделать несколько штук разной длины. Одно дела фиксировать широкие поварские ножи. Другое дело мелкие ножички.

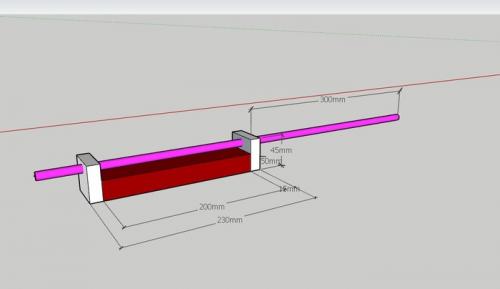

Держатель.

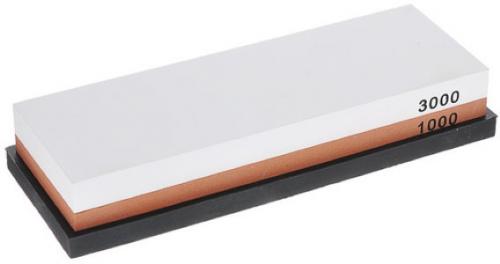

В качестве абразива я купил заточной брусок за 80 рублей. Завтра хочу попробовать расположить сверху фанерку с закрепленной на ней наждачкой 2000 единиц. Чтоб перевернул и сразу в зеркало можно было довести.

На этом фото результат 10 минут работы на свежесобранном приспособлении.

Это первая заточка у ножа. До этого, мастер вывел только спуски.

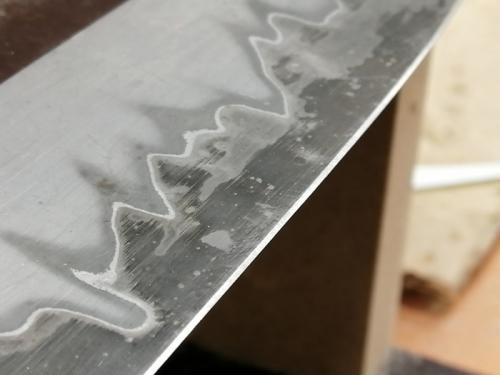

Интересно было наблюдать, как в процессе ручной заточки вдоль всего лезвия отошла небольшая металлическая нить. Как я понял,это был грубый заусенец.

Подправил все домашние ножи.

Результатом доволен. Заточка держится уже неделю как. Ножи работают стабильно и предсказуемо.

Вот такие дела. Себестоимость по материалам 500 рублей.

Конструкцию сделал высокой, чтоб ее можно было поставить на стол и спокойно водить бруском без ударов рукояткой о столешницу. Хотя на самом деле, точилку удобнее всего закрепить струбциной на краю стола.

Все чертежи и фото данного проекта находятся в открытом доступе и доступны по ссылке

https://www.dropbox.com/sh/eoclxd6t1caymkf/AABJszQbeB_FZ96fE…

Если вам понравилась данная статья, то вы можете поддержать меня стаканчиком кофе из автомата.

Сбер 4276 1603 9511 1249

Для получения бесплатных чертежей ленточнопильного станка, гриндера и столярных тисков

достаточно написать письмо на адрес uralbandsaw@gmail.com. Ответное письмо придет автоматически.

Всем хороших инструментов))

Берегите себя!!

Приспособление для заточки ножей своими руками чертежи. Приспособление для заточки ножей своими руками: от простого к сложному

7 мин.

Общие вопросы

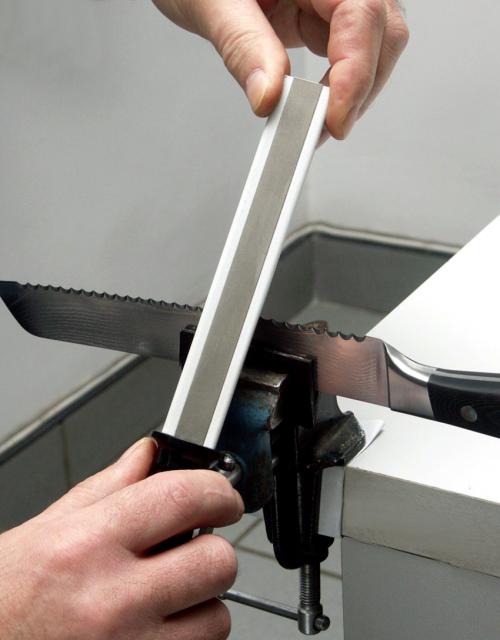

Любые режущие инструменты требуют надлежащего ухода, так как постепенно они начинают терять былую остроту, а работа с такими изделиями становится мучительной, почти невыносимой. Самый большой раздражитель — тупой нож, который превращается в абсолютно бесполезный предмет. Чтобы избежать подобных ситуаций, его необходимо периодически подтачивать, и в этом очень помогают точилки, купить которые совсем не проблема. Однако не всех хозяев данный вариант вдохновляет, ведь качественные устройства стоят немало. Изящный и логичный выход из ситуации — приспособление для заточки ножей своими руками. Функционально самодельные инструменты ничуть не уступают конкурентам — фабричным моделям, зато позволяют добиться существенной экономии.

Знакомство с понятием «угол заточки»

Цель процесса всем известна — придание лезвию остроты. Однако для каждого вида инструментов эта операция несколько отличается. Причина в предназначении ножа — бытового, охотничьего, для рыбалки. Разница между ними на первый взгляд вовсе не видна, но именно она определяет то, для чего инструменты используются. Это угол заточки, но его можно увидеть и сравнить только у тех ножей, которые еще не точили в домашних условиях. Приняты такие величины:

• 8-12° — для скальпелей, опасных бритв;
• 10-15° — для филейных ножей (филейников);
• 15-20° — для резки продуктов питания;
• 20-25° — для инструментов общего назначения;
• 20-40° — для охотничьих ножей;

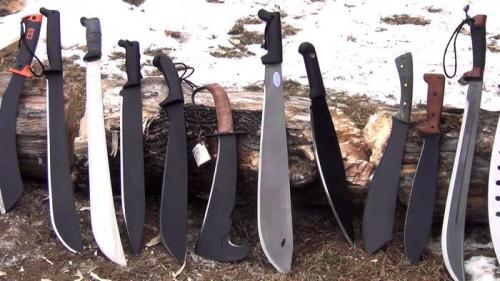

• 30-50° — для массивных специальных ножей (например, для мачете).

Меньшие углы предназначены для работы с мягкими материалами, большие — с твердыми субстанциями.

Единого стандарта для всех инструментов нет. Некоторые западные производители охотничьего оружия считают идеалом угол заточки 23°. В Америке есть компании, затачивающие подобные и боевые ножи под 40°. Бывают инструменты с разными углами заточки частей клинка. Серьезный военный пример — русская шашка (40 и 30°).Такое оружие становится универсальным, но для домашнего мастера в данной заточке есть минус — много большая сложность работы.

Чтобы иметь возможность корректно заточить ножи, изготавливая почти профессиональное приспособление для заточки ножей своими руками, надо предусмотреть возможность смены ее угла. Эта задача и является самой сложной: как при проектировании, так и во время изготовления.

Приспособление для заточки ножей фуганка своими руками. Самодельный станок для заточки ножей

чаще всего обусловлено двумя причинами. Первая – жажда сэкономить свои средства. Вторая – проявить свое мастерство и сделать все своими руками именно так, как того желает душа.

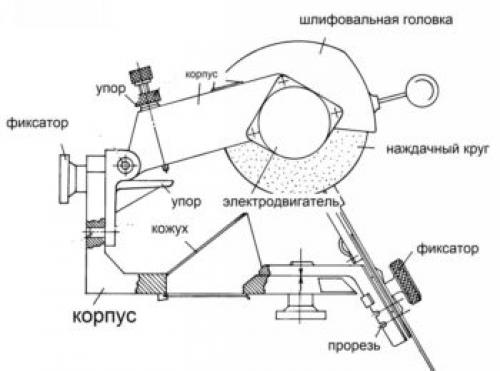

Чертеж устройства станка.

Например, очень часто можно столкнуться с необходимостью приведения в порядок только определенных инструментов. Это могут быть сверла, фрезы, пилы или же фуговальные ножи.

В каждом конкретном случае необходим отдельный подход. Самостоятельная сборка станка позволит сделать удобный агрегат для работы с определенными элементами.

Кроме всего прочего наличие точильных агрегатов существенно сэкономит расходы, направленные на покупку новых ножей либо на их восстановление в сторонних мастерских.

Если же необходимо профессионально точить перечисленные выше инструменты, тогда все-таки следует отдать предпочтение покупным устройствам. Они являются более продуманными и проработанными.

Кроме того покупка в магазине гарантирует то, что аппарат будет решать поставленные задачи продолжительный срок. Также следует вспомнить о степени автоматизации. Конечно, в профессиональных устройствах применяется электроника, которую изготовить в домашних условиях без должного опыта просто невозможно.

вариант 1

для заточки строгального станка позволит не только поддерживать инструмент в надлежащем состоянии, но и сэкономит время на походы в другие мастерские.

Одним из вариантов создания подобного устройства является использование двигателя с абразивным кругом, наждаком либо приспособлением для заточки с зафиксированным в нем ножом.

Самодельный станок для заточки строгальных ножей.

Изготовить данный аппарат можно частично из алюминия, металла и дерева. При этом используются подшипники и направляющие, сделанные из подручных материалов, например, уголков трубы или др.

При ровной установке ножей их можно затачивать на большом абразивном бруске. Если такового нет в наличии, следует использовать наждачную бумагу, наклеенную на ровную поверхность.

В зависимости от требований к конечному результату, можно варьировать скорость данного процесса. При наличии выщерблин необходимо предварительно использовать ленточно-шлифовальную машину, а в завершающем этапе обработать инструмент абразивным бруском либо самодельным из наждачной бумаги.

По конструкционным особенностям станки также могут отличаться друг от друга. Первый вариант – устройство с неподвижной основой. Угол ее наклона может быть изменен, однако в остальном она находится в фиксированном положении.

Брусок крепится к пруту, который вставляется в петлю подвижного фиксатора, расположенного на другом стержне. Недостатком данной конструкции является «гуляющий» угол из-за отсутствия жесткой фиксации.

Установка ножа осуществляется посредством двух стальных пластин, закрепленных на неподвижной площадке. Ослабив крепеж вставляют лезвие и зажимают его. Затем регулируют высоту бруска так, чтобы был выставлен требуемый угол.

Вариант 2

Второй тип конструкции предусматривает подвижную площадку, а также магнитный держатель. Этот вариант лишен недостатков предыдущего агрегата. Неподвижной в данном устройстве оказывается рама с бруском, определяющая угол.

Держатель угла заточки своими руками. Точилка для ножей своими руками: самые распространенные виды конструкций

Существует много схем и чертежей приспособлений для заточки ножей своими руками, которые отличаются разной конструкцией и способами изготовления. Не следует выбирать наиболее простые варианты моделей, потому как с ними можно будет качественно выполнить только один из этапов работы. Несмотря на то, что на изготовление более сложной конструкции уйдет большее количество материалов и средств, сам процесс обтачивания лезвия займет меньше времени, а результат будет заметно лучше.

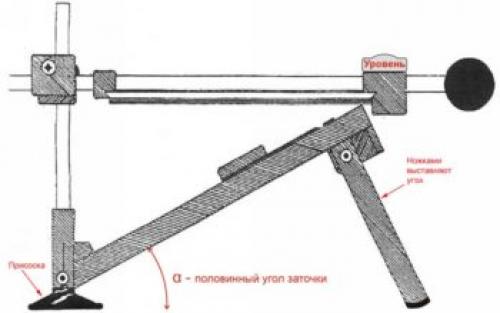

Точилка в виде рейки-держателя способна изменять угол наклона и положение ножа

Перед тем как сделать приспособление для заточки ножей в первую очередь нужно определиться с объемом работ, которые будут выполняться при помощи конструкции. Это объясняется тем, что в ситуации, когда требуется раз в неделю привести несколько кухонных ножей в порядок, совершенно необязательно заморачиваться со сложными чертежами точилок для ножей своими руками и изготавливать профессиональный станок. Если же человек увлекается коллекционированием ножей, охотой или постоянно использует ножи в работе, то лучше один раз постараться.

Наиболее простой, сделанной своими руками ножеточкой считается зажатый между двумя упорами точильный камень, которого иногда вполне достаточно для применения в обычных бытовых условиях. Для выполнения конструкции понадобится вырезать два деревянных треугольника и скрепить их между собой металлическими винтами. Используемый камень зажимается между двумя опорами.

Особенностью такого приспособления для заточки ножей своими руками считается тот факт, что треугольники фиксируются только в одном положении, а вот угол наклона точильного камня можно изменить. Для более точного выставления правильного угла рекомендуют воспользоваться обычным транспортиром.

Другой небольшой по размеру точилкой для ножей своими руками с регулируемым углом заточки является подвижная рейка-держатель, оборудованная двумя брусками, способными изменять не только положение, но и угол наклона. Отличительной чертой станка считается необходимость дополнительной фиксации на столе при помощи держателя, самым простым и надежным вариантом в этом случае является струбцина. К недостаткам использования конструкции также относится сложность выдержки правильного угла обточки на протяжении всего периода работы.

Перед тем как выбрать вид станка для заточки необходимо определиться с масштабом работы, которую будет выполнять точилка

Интересная информация!Очень часто чертежи приспособлений для заточки ножей своими руками можно найти в интернете. Так, среди мастеров большой популярностью пользуются точилки, выполненные по примеру известной компании «Лански», отличающиеся хорошей производительностью и простотой исполнения.

Приспособление для угла заточки ножа. Керамические камни

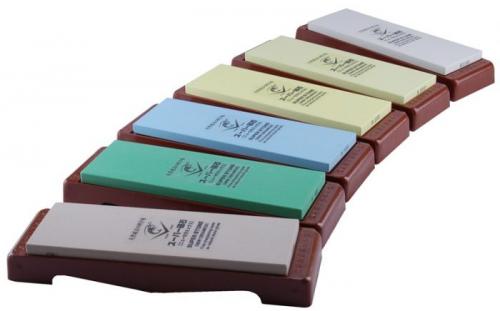

Самым простым, и одновременно сложным способом заточки ножа является использование полноразмерных абразивных керамических камней. Некоторые требуют для работы предварительного замачивания, и соответственно называются водными камнями, которые для эффективной работы требует смазки специальным маслом, и соответственно называются масляными камнями. Смазка водой или маслом, требуется для того, чтобы кусочки металла и отработанного камня не забивали поры абразива, тем самым снижая эффективность работы.

Камень требует предварительно замочить в холодной чистой воде, на 10-15 минут. После того как перестанут подниматься мелкие пузырьки, это будет означать что камень напился воды в достаточной мере, его можно перенести на рабочее место.

Для заточки необходимо расположить абразивный камень на ровной поверхности, на основе которая не даст камню скользить в процессе работы. Обычно камни продаются в комплекте с подставкой на резиновом основании.

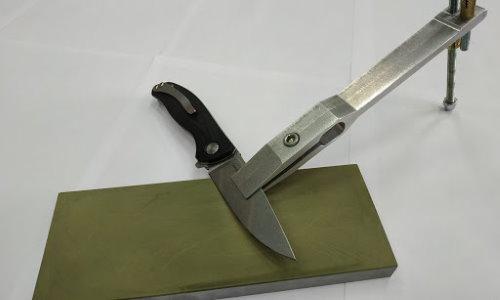

После чего используя приспособление «Костыль», которое представляет собой шпильку с закругленным основанием, к шпильке прикреплён зажим для ножа, выставить необходимый угол заточки. Необходимо особо отметить, что назначение ножа определяет угол заточки. Так для охотничьих либо туристических ножей, которым приходится сталкиваться с тяжелыми работами, угол заточки составляет 40 градусов. В некоторых случаях возможно выполнение микро-подвода, чтобы обеспечить дополнительную прочностью режущей кромке. Для кухонных ножей, от которых требуется агрессивный и качественный рез, но при этом не предполагаются большие нагрузки на режущую кромку, оптимальным будет угол около 30 градусов. Для опасных бритв, которые в работе сталкиваются только бритьем волос угол может составлять 20 градусов.

Выставить угол можно как с помощью специального приспособления, так и просто скачав приложение на смартфон. На крайний случай использовать обычный транспортир. Важный момент, если точим охотничий нож, то полный угол составляет 40 градусов, соответственно выставляет угол 20 градусов на сторону.

Зажав нож в зажиме, и определив необходимый для заточки угол, без лишних усилий прижимаем клинок ножа к поверхности абразива и возвратно-поступательными движениями приступаем к заточке. Главным условием эффективной заточки является то, что категорически нельзя прикладывать заметных усилий к ножу. Абразив сам снимет необходимый объем металла. Не зря процесс заточки часто сравнивают с медитацией.

В процессе заточки с противоположной стороны режущей кромки будет образовываться заусенец, его легко можно нащупать ногтем. Это связано с тем, что в процессе сема материала с одной стороны, часть стекает на противоположную сторону режущей кромки, загибаясь при этом. После образования заусенца, следует перевернуть нож на другую сторону и продолжить заточку. В процессе которой регулярно смачивать абразив водой.

После того как заусенец отвалится, можно перейти на более высокую гритность. Для грубой обдирки, и чернового формирования режущей кромки можно использовать камни с гритностью 120/300 единиц. Для чистовой обработки режущей кромки используются камни с гритностью 600-1000 единиц. Для финиширования применяются абразивы с гритностью 2000-3000 единиц и выше.

В некоторых случаях, для полировки подводов используются полировальные алмазные пасты. Но следует сказать, что это далеко не всегда является хорошим выбором. Можно завалить режущую кромку на финише и получить так называемый мыльный рез. То есть нож будет лихо брить волосы на руки, в лапшу шинковать бумажку, но будет скользить по шкурке помидоров. Поэтому рекомендую финишировать при заточке на керамических высоко гритных абразивах.

По мере наработки навыка, можно отказаться от использования приспособления, и перейти на заточку руками.

Приспособление для заточки ножей рубанка. Какими приспособлениями можно пользоваться

Самый простой и доступный способ провести такую работу своими руками – это использовать приспособление в виде деревянного бруска. В его верхней части закрепляется сам нож рубанка. Установив брусок на один угол, вы наклоняете его в сторону абразива. В результате получается еще одна точка опоры – сама кромка ножа, которую и будем затачивать.

Простое приспособление в виде бруска для заточки ножей рубанка

Стоит помнить, что работа должна проходить так, чтобы лезвие получилось заточенным под углом в 30 градусов. Только в этом случае ваш рубанок будет работать так, как надо.

Чтобы получить такой угол, необходимо правильно подобрать высоту деревянного бруска и положение самого ножа на нем.

Кроме этого, простого и самодельного способа существуют и другие, не менее эффективные. Чтобы заточить ножи для рубанка своими руками достаточно специальной колодкой. Сам процесс нужно выполнять в несколько этапов:

• первым делом необходимо подготовить абразивный камень. Его на несколько минут помещают в воду. Такая процедура позволяет камню набрать побольше воды, а значит, при работе будет меньше пыли и искр. После такого «купания» абразивный круг устанавливают на точильный станок;

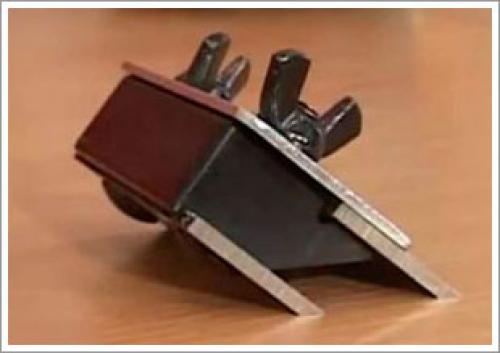

• теперь необходимо зафиксировать нож для рубанка в специальной колодке. Такое приспособление позволяет делать заточку под нужным углом. Специальные колодки выпускают многие производители, поэтому подобрать подходящий вариант не составит большого труда. Нож устанавливается на отведенном для него месте и фиксируется гайками;
• далее, проводится сама заточка. Здесь больших сложностей возникнуть не должно. Самое главное, чтобы во время этого процесса не нарушалась балансировка ножа. Если такое произойдет, то электрорубанок будет работать некачественно.

Приспособление с зажимом для заточки ножей рубанка

Некоторые производители рубанков и другого столярного инструмента выпускают специальные приспособления для их заточки. Например, в продаже можно встретить специальную точилку. Такое приспособления способно натачивать лезвия от рубанков и фуганков практически от любых производителей.

Для выполнения заточки необходимо установить нож в специальное крепление. Далее, при помощи шаблонов выставить необходимый угол. Само крепление оснащено роликом, с его помощи можно легко выполнять поступательные движения, тем самым натачивая лезвие.

Но при использовании такого приспособления, как и при любом другом способе заточки, необходимо особое внимание уделять надежности фиксации ножа. Его плоскость должна оставаться на своем месте (под определенным углом к точильной поверхности) на протяжении всей процедуры. Если это требование не будет выполнено, то нож будет заточен неравномерно. А это значит, что при работе о высоком качестве говорить не стоит.

После проведения заточки желательно поправить лезвие. Даже при использовании современных устройств все равно могут образовываться мелкие дефекты. Чтобы они не мешали при работе желательно пропустить нож через бочкообразный ролик. Такое приспособление позволяет за два-три прохода избавиться от всех небольших «дорожек» и других дефектов.

Приспособление для заточки ножей на точильном станке. Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона.

Для создания подобного самодельного станка своими руками понадобятся:

1. Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
2. Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
3. Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
4. Железная пластина 200*65 мм и толщиной металла 4 мм.
5. Рояльная петля, длиной 92 мм.
6. Шпилька М8 длиной 325 мм.
7. Гайки и болты с резьбой М8.
8. Сверло 6,5 мм.
9. Метчик М8.
10. Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

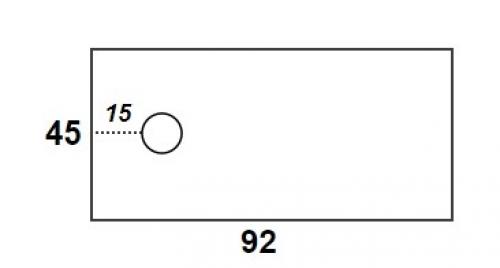

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

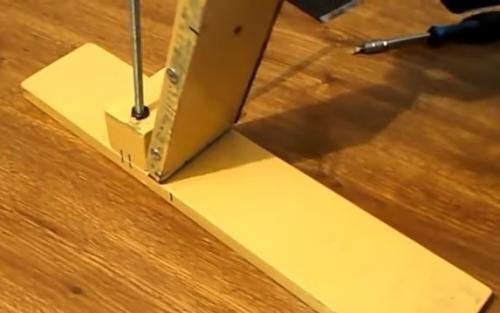

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

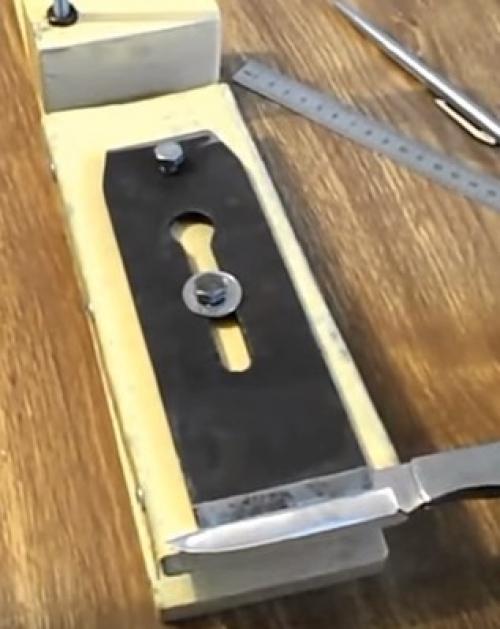

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

• металлический квадратный профиль 40×40 мм;
• мебельная скоба, шириной 40 мм;
• пара заклёпок;
• брусок фанеры 42×25 и толщиной 18 мм;

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

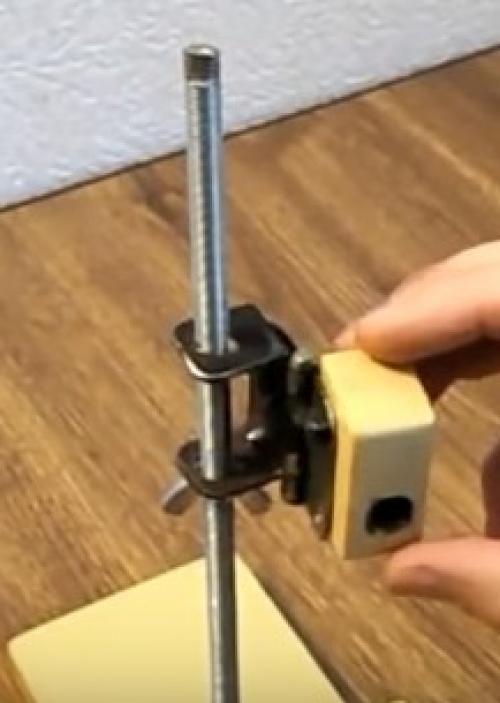

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.
