Аэратор подкровельного пространства. Кровельный аэратор

Кровельный аэратор (от англ. aerate — наполнять свежим воздухом) — устройство для вентиляции подкровельного пространства и вывода водяных паров и влаги. Применяется на скатных и плоских кровлях. В плоских кровлях предотвращает образование вздутий рулонного кровельного материала при перепадах температуры.

Кровельные аэраторы (дефлекторы, флюгарки) разных диаметров используются при монтаже утепленных т.н.«дышащих» плоских кровель и также при реконструкции плоских кровель для их санации (просушивания).

Кровельные аэраторы (дефлекторы) для скатных кровель имеют различные конструкции и применяются для эффективного проветривания кровельной конструкции, удаления насыщенного влагой воздуха и конденсата.

На плоских кровлях аэраторы устанавливаются равномерно по всей площади кровли в наиболее возвышенных точках кровли в участках стыков теплоизоляционных плит.

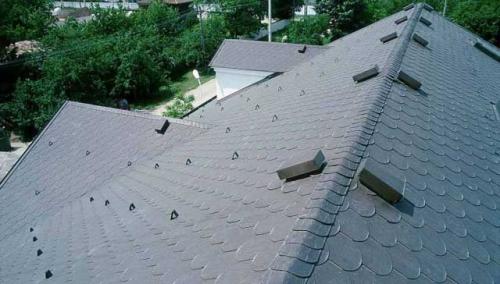

На скатных кровлях аэраторы устанавливаются в верхних точках, как можно ближе к коньку, примерно на расстоянии 0,5-0,6 м. Количество аэраторов зависит от площади ската и технических характеристик конкретного аэратора.

Аэраторы считаются одной из особенно действенных вентиляционных систем, с помощью которых удаляется конденсат и влага из под кровельного пространства.

Кровельный аэратор должен быть изготовлен из кислотоустойчивой нержавеющей стали марки AISI 316 или из атмосфероустойчивого и ударопрочного полипропилена, не подвержен коррозии и воздействию ультрафиолета. Кровельные аэраторы можно применять в широком диапазоне температур от —50 °C до +90 °C. Пластиковые аэраторы выдерживают кратковременное действие пламени горелки. Рекомендуется применение аэраторов для всех типов плоских кровель и скатных кровель из металлочерепицы, гибкой (битумной) черепицы, керамической и цементно-песчаной черепицы (в виде вентиляционной черепицы).

Это «статья-заготовка» об инструменте или приспособлении . Вы можете помочь проекту, дополнив эту статью, как и любую другую в Википедии. Нажмите и узнайте подробности .

Аэратор для металлочерепицы. Монтаж аэратора на кровлю из металлочерепицы

Перед непосредственной установкой аэратора, необходимо выполнить подготовку: определить количество устройств, которое необходимо для качественной вентиляции, а также расстояние, на котором их нужно устанавливать друг от друга. Кровельщики считают, что на двухскатных крышах достаточно одного аэратора на 100 квадратов, причем располагаться друг от друга они должны на удалении не более чем 12 метров. На кровле с двумя скатами вентиляторы монтируют по линии водораздела. Если же крыша имеет плоскую конструкцию, то вентиляционные механизмы располагаются на стыках плит.

Способы размещения аэраторов на крыше из металлочерепицы Источник nauka-i-religia.ru

Технология монтажа

Установка аэратора осуществляется в несколько этапов. Пошаговое руководство найдете ниже.

Убедитесь в чистоте места, куда будет устанавливаться вентиляция. Затем приложите к нему подошву (юбку) устройства (обычно они разборные), очертите по внутреннему диаметру с помощью маркера.
Аккуратно вырежьте обведенный фрагмент металлочерепицы. Обведите посадочное место на теплоизоляционном материале, смотрите, чтобы два отверстия располагались на одном уровне. Сделайте вырезку кусочка утеплителя в соответствии с диаметром подошвы.
Саму подошву обработайте герметиком и прикрепите к теплоизоляционному слою кровли. Зафиксируйте к балкам с помощью саморезов и шуруповертов. Удалите лишние детали с помощью строительного ножа.
Возьмите две металлические скобы, которые идут в комплекте и поставьте их по обеим сторонам подготовленного отверстия. Установите подошву на отверстие, посмотрите, чтобы внутренний диаметр совпадал с ним. Обведите по внешнему краю конструкцию с помощью маркера.
Затем между вырезанным отверстием и нарисованным овалом нанесите герметик. Поверх него посадите подошву аэратора, закрепите кровельными саморезами (или шурупами, которые идут в комплекте). Фиксируйте их по диагонали, чтобы нанесенный герметик равномерно разместился под конструкцией.
Установите сверху патрубок с вентилятором, убедитесь, что он выставлен ровно с помощью строительного уровня. Посмотрите показания прибора в разных направлениях. Затем можете закрепить между собой посадочное место и воздуховод.

Конструкция готова к эксплуатации.

Расположение аэраторов на крыше с мансардовым пространством Источник vse-otoplenie.ru Установка непрерывного кровельного аэратора на коньке Источник vse-otoplenie.ru

Полезные рекомендации

Чтобы монтаж был выполнен правильно, а эксплуатация не казалась сложной рекомендуется придерживаться некоторых нюансов:

приобретать следует модели аэраторов строго одного бренда и одной модели. Это упростит процесс замены комплектующих;
выбирать нужно варианты вентиляций, которые строго совместимы с выбранным типом кровельного материала;
если выбирается турбинный аэратор, нужно проследить, чтобы его угол наклона совпадал с уклоном скатов;
установку конструкции следует выполнять исключительно в сухую погоду. Попадание влаги в слой утеплителя нежелательно.

Практичные и красивые крыши – отличная подборка решений, чтобы выделить свой дом

Заключение

Выбор и установка аэраторов для металлочерепицы легко выполняется своими руками. Главное действовать по инструкциям и ответственно подойти к каждому прописанному шагу. Это даст возможность обеспечить кровле богатый внешний вид и продлить ее срок эксплуатации.

Оценок 0

Прочитать позже

Отправим материал на почту

Автор статьи

Дизайнер интерьеров, декоратор жилой недвижимости

Анна Соколова

А как считаете Вы?

Кровельный аэратор для плоской кровли. Плоская кровля: А можно ли научить кровлю дышать и зачем это нужно?

Если вы не знаете зачем нужен кровельный аэратор - это статья для Вас.

Наибольшую популярность в промышленном и гражданском строительстве получила плоская кровля (мягкая кровля). Традиционная мягкая плоская кровля состоит из нескольких слоев, образующих кровельный пирог. Несущая ж/б плита с нанесенной на нее пароизоляцией, утеплитель, стяжка-разуклонка из цементно-песчаного раствора, и финишный слой гидроизоляционный ковер, который чаще всего выполнен из рулонных материалов. На долговечность мягкой кровли влияет много различных факторов это и качество гидроизоляционных и теплоизоляционных материалов и качество выполненных работ, и грамотная эксплуатация. По мнению специалистов, основной дефект, проявляющийся при эксплуатации мягкой кровли – накопление большого количества влаги в утеплителе и стяжке. Со временем под кровлей состоящей из рулонных материалов скапливается жидкость.

Почему влага накапливается в утеплителе и стяжке?

Из-за того, что обеспечить полную герметичность пароизоляционного слоя практически невозможно, водяные пары из помещения или окружающей среды проникают под гидроизоляционный слой и конденсируются в нем. Влагосодержание теплого воздуха выше, чем холодного, поэтому зимой миграция водяного пара через толщу ограждающих конструкций направлена изнутри помещения наружу. Отметим, что в воздухе жилых помещений содержится значительное количество влаги. Дело в том, что человек за сутки выдыхает около одного литра воды в виде пара. К этому добавляется влажная уборка помещений, приготовление пищи, стирка, душ и т.п. Плотный гидроизоляционный ковер препятствует испарению влаги в окружающее пространство и с течением времени в гидроизоляционном слое скапливается много воды, которая стекает вниз, образуя на потолке мокрые пятна, при отрицательных температурах вода замерзает, увеличивается в объеме и прорывает гидроизоляцию. Если вода попадает в теплоизоляционный слой, то во время морозов теплоизоляция промерзает и теряет свои изоляционные свойства. При этом значительно возрастают затраты на отопление. В теплое время года в конструкциях появляется плесень.

Кровельный аэратор для мягкой кровли. В чем суть аэрации кровли

Излишки влаги из-под кровли удаляются за счет испарения, которое становится возможным благодаря перемещению потоков воздуха. Показатели давления внутри дома и снаружи сильно разнятся, поэтому воздух начнет циркулировать как только две среды будут сообщены.

Создать эффективную вентиляцию для холодного чердака довольно просто. Достаточно ограничиться слуховым окном, щелями в районе конька или неплотным прилеганием свесов карниза.

В случае теплого чердаков либо мансарды подобное решение неприемлемо, поскольку в холодное время года нерегулируемая вентиляция станет причиной понижения температуры в помещениях.

Оптимальным вариантом для них являются кровельные аэраторы для мягкой кровли (фото ниже), через которые соединяются пространства под и над крышей. В проходной трубе аэратора для гибкой черепицы формируется принудительная тяга, вызванная разницей давлений, которая способствует вытягиванию влажных паров наружу.

аэратор для гибкой черепицы

Чтобы вентиляция крыши из мягкой кровли функционировала нормально, необходим подвод воздуха извне. Они поступают через вентиляционные зазоры (продухи), предусмотренные на карнизах. Поступивший с улицы воздух в процессе прохождения через теплый чердак нагревается, затем устремляется вверх – непосредственно к крыше. Тяга, сформированная в аэраторе на крыше , выводит поток воздуха через проходную трубу и выбрасывает наружу.

На заметку

Коньковый аэратор для мягкой кровли при правильной установке за один час дважды пропускает воздух, поступающий через карнизные продухи на карнизах и слои кровельного пирога, просушив и провентилировав его.

Установка аэраторов на мягкой кровле в требуемом количестве обеспечивает сухость, как покрытия кровли, так и утеплителя. Примечательно, что вентиляция мягкой кровли через кровельный аэратор сможет предупредить накопление влаги под новой крышей, как и высушить пирог старой, который уже успел напитаться влагой.

Установка аэратора на плоской кровле. Устройство, принцип действия

В большинстве случаев аэрирующее приспособление рассматриваемого типа представляет собой трубу диаметром 60-100 мм, высотой 10-50 см, с основанием с одного края и грибовидной шляпкой для защиты от осадков – с другого. Такое устройство аэратора на кровле создает эффективную откачку воздуха из внутреннего пространства, непосредственно прилегающего к кровельному покрытию.

Схема кровельного пирога и установки аэраторов Источник domnomore.com

Конструкционно аэратор не содержит в себе никаких дополнительных механизмов, а работает исключительно на естественных закономерностях. В первую очередь тяга возникает из-за разности давления атмосферного воздуха под кровлей и снаружи. Воздухообмен дополнительно усиливается возрастающим на выходе из трубы давлением в результате разреженности воздуха под действием ветровых потоков.

Полезная информация! Существуют также другие разновидности приборов – продольной конструкции и с электротягой. Подбор приспособления для вентиляции зависит от особенностей крыши, используемого материала и эксплуатационных условий. Например, установка конькового аэратора на мягкой кровле оправдана, когда требуется усиленной отвод влаги со всего подкровельного пространства.

Функции и назначение аэратора

Среди главных задач аэратора выделяются следующие:

Выведение большей части водяного пара, образуемого в нижних жилых помещениях и поднимающихся к кровле.
Предупреждение развития кризиса давления паров между слоями мягкой кровли по причине ее переизбыточного увлажнения.
Своевременная просушка теплоизоляционного слоя и сохранения его эксплуатационных характеристик.

Механизм действия конькового аэратора для крыши Источник goldkryshi.ru

Рекомендация! Установка аэраторов возможна как на стадии строительства, так и уже на давно эксплуатируемую кровлю. В случае с новостройкой они позволят предотвратить развитие негативных эффектов, связанных со скоплением жидкости под покрытием. При монтаже на старые крыши они дают возможность быстро, эффективно и недорого – без разбора конструкции – просушить отсыревшие материалы.

Необходимость монтажа

Важно не только знать, как устроен аэратор для кровли – что это такое, каким набором функций обладает, но также для чего его вообще необходимо устанавливать. На это существует следующий ряд причин:

Сохранение или улучшение качества тепло- и гидроизоляции кровельного пирога, что в перспективе снижает расходы на отопление.
Соблюдение технических требований по эксплуатации кровельного покрытия.
Профилактика ремонтных работ и общее повышение срока службы конструкций.

Схема распределения влажного воздуха под кровлей Источник bta.ru

Особенно важное значение имеет установка аэраторов на мягкой кровле при наличии мансардного этажа. Если на нежилой крыше вентиляцию и отток паров из нижнего яруса можно обеспечить неплотным прилеганием свесов на карнизах или специальными слуховыми отверстиями, в варианте с утепленным подкровельным помещением эта схема не подойдет. Причина – переохлаждение и выветривание жилища. Единственный выход в данной ситуации – грамотно установить аэратор на кровле.

Совет! Полноценная работа аэратора возможна только при отсутствии помех на пути прохождения воздушного потока. Поэтому залогом его функциональности является периодическая профилактическая очистка от пыли, грязи и воды. Для этой цели современные модели оснащаются съемными разборными элементами.

А ваша крыша «дышит»? Выбираем и устанавливаем аэратор для металлочерепицы своими руками

Разновидности

Знание о том, каким по месту расположения, разновидности конструкции и используемому материалу бывает аэратор кровельный (что это такое будет рассмотрено ниже), позволяет безошибочно выбрать и установить нужную модель, тем самым обеспечив полноценное выполнение заложенных в него функций. Разберем эти особенности более подробно.

Разновидности кровельных аэраторов Источник domnomore.com

Конструкция

По типу конструкции аэраторы делятся на три основные группы:

Точечные.
Непрерывные.
Турбинные.

Точечные модели обеспечивают проветривание небольшой области кровли. Они устанавливаются на отдельных участках ската и конька. При этом для создания эффективной вентиляции требуется одновременный монтаж нескольких таких установок на одну крышу.

Непрерывные вариации имеют продолговатую форму, протяженностью, как правило, во всю длину ската крыши. Наиболее часто их устанавливают вдоль конька или среза кровли. Они обеспечивают более обширную вентиляцию подкровельного пространства. С боку конструкции имеются специальные отверстия для прохода воздуха.

Турбинные модификации оснащаются вентилятором с электроприводом. Они обеспечивают принудительную вытяжку, и потому считаются наиболее производительными. Однако имеют недостатки – более сложны в устройстве, установке, требуют более тщательной защиты, постоянного ухода и потребляют электроэнергию. К тому же, они не подходят для установки на крутые скаты.

Место расположения

По месту установки аэраторы делятся на две категории:

Скатные.
Коньковые.

Аэратор для кровли установка. Монтаж узлов на кровле в 2 слоя из материалов ТЕХНОЭЛАСТ. Примыкание к кровельному аэратору

Кровельный аэратор (флюгарка) — устройство для вывода водяных паров и влаги из подкровельного пространства. Кровельный аэратор используют при устройстве «дышащей» кровли, а также при ремонте локальных вздутий старой кровли и, в случае необходимости, в крышах с уклонообразующим слоем из керамзитового гравия.

Кровельные аэраторы устанавливаются на кровле из расчета 1 шт. (1 аэратор ∅110 мм) на 100 м²кровли. Для оптимального вывода пара из-под кровельного ковра расстояние между аэраторами не должно превышать 12 м. В ендове кровли аэраторы устанавливаются через 10–12 м, на коньках кровли — через 6–8 м.

Существует два способа устройства примыкания к кровельному аэратору.

1 способ:

Уложите нижний слой из материала Техноэласт ЭПП на кровлю

Прорежьте круглое отверстие в месте установки аэратора до уклонообразующего слоя из засыпного утеплителя. Диаметр отверстия должен быть равен внутреннему диаметру трубы аэратора.

Важно!

При ремонте кровель, имеющих протечки, в местах установки кровельных аэраторов прорезают отверстие глубиной до пароизоляционного слоя кровли.

Разогрейте пламенем горелки область материала Техноэласт ЭПП, на которую будет установлена установлен аэратор.

Установите аэратор и вдавите юбку в разогретый материал. Следите за равномерным вытеком битумно-полимерного вяжущего из-под фланца аэратора. Вытек обеспечит полную герметичность соединения.

Закрепите кровельный аэратор в основание, используя минимум 4 крепежных элемента. В качестве крепежных элементов применяйте остроконечные саморезы ТЕХНОНИКОЛЬ EDS-S 4,8 мм с полиамидной гильзой.

Для создания герметичного соединения необходимо обмазать фланец аэратора битумным вяжущем.

Наплавьте верхний слой кровельного материала Техноэласт ЭКП.

Засыпьте керамзитовый гравий внутрь аэратора, так чтобы он был выше уровня кровли на 1/3 высоты аэратора.

Установите колпак, и аэратор будет готов.

Для дополнительной герметизации аэратора с кровельным ковром обмажьте Мастикой герметизирующей ТЕХНОНИКОЛЬ № 71 по периметру примыкания аэратора с материалом Техноэласт ЭКП.

2 способ

К установке аэраторов приступайте после того, как выполните устройство кровли по всей плоскости крыши.

Прорежьте круглое отверстие в месте установки аэратора.

Важно!

В случае устройства кровли по теплоизоляционным плитам PIR, Прорежьте отверстие до пароизоляции.

Втопите посыпку вместе установки фланца аэратора.

Установите аэратор, вдавите юбку в разогретый материал, закрепите аэратор в несущее основание (см. способ 1).

Обмажьте юбку битумным вяжущим.

Подготовьте и наплавьте слой усиления. Слой усиления должен перекрывать фланец аэратора на 150 мм.

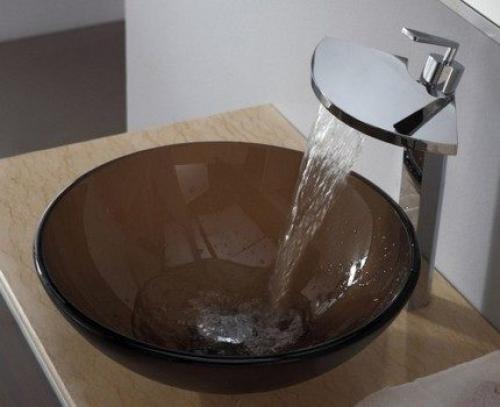

Установка аэратора на смеситель. Как работает аэратор и почему экономится вода?

Свое название устройство получило от процесса, которое оно создает. «Аэрация» в переводе с греческого означает «воздух», а сам процесс являет собой естественное насыщение водных потоков воздухом.

Она осуществляется путем пропускания пузырьков через жидкость.

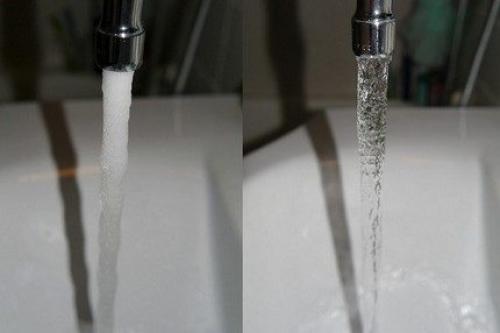

За счет того, что в процессе аэрации воздух тесно контактирует с водой, струя получается более равномерной и при этом мягкой

Основное предназначение насадки аэратора на кран – сокращать расход воды. По некоторым данным с помощью этого нехитрого устройства можно снизить расход воды до 50%. Без аэратора вода льется из крана сплошным потоком.

А поступая через насадку, насыщаясь воздушными пузырьками, струя утрачивает упругость, приобретая бурлящий вид. Мягкий распыленный поток воды не брызгает, ударяясь о стенки раковины или посуду, а плавно омывает их.

Эта технология не нова. Но за десятки лет она претерпела ряд изменений. Первые модели аэраторов представляли собой устройства в виде металлических дисков, оснащенных отверстиями. Но несмотря на наличие защитного экрана такие устройства быстро забивались и выходили из строя.

Современные модели насадок оснащены перфорированными дисками, отверстия которых имеют значительно больший размер, и многоступенчатыми системами фильтрации.

Несмотря на то, что современные насадки имеют больший размер отверстий, они также со временем забиваются известковыми отложениями, которые присутствуют в водопроводной воде

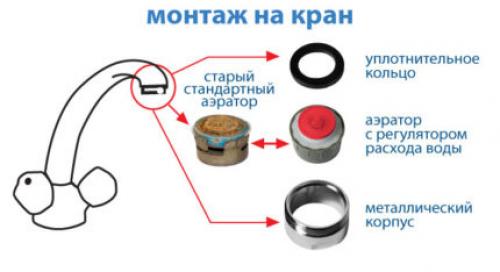

Современные модели представляют собой конструкции, включающие три основных элемента:

Корпус, выполненный из пластика или метала, защищает конструкцию от механических повреждений.
Модульная система в виде щелевого картриджа с прорезями или дискового отражателя с мелкими отверстиями отвечает за смешивание воды с воздухом и параллельно с этим выполняет роль ограничителя воды.
Кольцо-уплотнитель, выполненное из плотной резины, обеспечивает герметизацию соединения насадки с водопроводным краном.

Фильтр устройства представляет собой совокупность мелкоячеистых сеток, уложенных в цилиндрический стакан последовательно одна за другой. Первые два слоя осуществляют грубую очистку воды и при этом задают направление струе, следующие – перемешивают воду с воздухом.

Конструкции аэраторов разных производителей могут немного отличаться. В самых простых моделях насадка имеет вид пластикового вкладыша, в более дорогих модернизированных устройствах – многоступенчатый сетчатый фильтр.

Поток воды, проходя через тонкие щели, врезается в диск и разбивается на мельчайшие капли, которые, в свою очередь, смешиваются с воздухом

Насадка фиксируется к смесителю посредством резьбового соединения. В продаже можно встретить насадки как с внутренней резьбой диаметром в 22 мм, так и с внешней сечением в 24 мм. Они предназначены для установки на смесители ванн, умывальников и кухонных раковин.

При монтаже аэратора на кран задача потребителя состоит лишь в том, чтобы при покупке насадки определить, какая резьба предусмотрена на смесителе.

В случае, если излив крана не оборудован резьбой, установить аэратор можно будет лишь после замены смесителя.

Аэратор для мягкой кровли технониколь. Описание комплектации для плоской кровли с битумными рулонными материалами. Аэраторы

Аэратор кровельный ТЕХНОНИКОЛЬ 160х460 мм, черного цвета, производится из блок-сополимера этилена и пропилена, который обеспечивает высокую надежность и стойкость к воздействиям внешней среды на кровле. Обеспечивает надежную эксплуатацию в течении 25 лет.

Аэратор кровельный ТЕХНОНИКОЛЬ ЭКО 160х450 мм, темно-коричного цвета, имеет меньшую толщину стенок и изготавливается из смеси полимеров, обеспечивающих стойкость к эксплуатационным нагрузкам в течении 15 лет.

Аэратор кровельный ТЕХНОНИКОЛЬ ЭКО 75х340 мм, черного цвета, изготавливается из смеси полимеров и используется только при ремонтах кровли.

Пластик аэраторов имеет дополнительную защиту от УФ, что позволяет применять их во всех климатических зонах России.

Область применения:

Аэраторы кровельные ТЕХНОНИКОЛЬ 160х460 мм и ТЕХНОНИКОЛЬ ЭКО 160х450 мм позволяют эффективно удалять излишки влаги из кровельного пирога. Установка аэраторов предотвращает образование вздутий под кровельным материалом, что значительно увеличивает срок службы кровельного покрытия. Монтаж аэраторов при устройстве или ремонте совмещенной кровли дополнительно увеличивает эффективность минераловатной теплоизоляции, за счет снижения ее влажности.

В системах с механическим креплением кровельного ковра к основанию рекомендуется устанавливать один аэратор на 150м² кровли. Наиболее оптимальным считается размещение аэраторов в коньках кровли на расстоянии 6-8 метров и в наивысших точках по ендове (линии воронок). В кровлях устраиваемых по цементно-песчаным стяжкам с применением материаловиустанавливается не менее 1 аэратора на 100м². Аэраторы устанавливают равномерно по поверхности кровли. Оптимальной считается расстановка, когда большинство аэраторов установлены в местах водораздела и расстояние между аэраторами не превышает 12 м, а расстояние до паропреграждающей конструкции (парапета, деформационного шва, стены) не превышает 6м. Конструкция аэраторов подразумевает дополнительную возможностью утепления керамзитовым гравием. Это исключает промерзание кровли в месте установки аэратора и образование избыточного количества конденсата на его стенках.

Аэратор кровельный ТЕХНОНИКОЛЬ ЭКО 75х340 мм может быть использован только при ремонтах кровли. Аэродинамическая форма и уменьшенное проходное сечение позволяют ему работать только после достаточно сильного прогрева кровли. Устанавливается 1 на 100 м² вне зависимости от способа монтажа кровли и предотвращает только образование вздутий под кровлей. Его конструкция не подразумевает доутепления керамзитовым гравием.

Кровельные аэраторы запрещено устанавливать в совмещенных кровлях над холодильниками и ледовыми аренами.
