Если у вас есть желание сэкономить на шкафе-купе 30%, наш интернет магазин, может вам помочь.

Начнем с того, что любой шкаф купе состоит из:

1. корпуса (ящика);
2. раздвижной системы (направляющие, профиль-ручки, дверное полотно);
3. наполнения шкафа-купе (штанги, выдвижные корзины и т. п.)

Половину стоимости, шкафа-купе составляет раздвижная система. ТБМ-Маркет предлагает именно раздвижные системы. Поэтому в этой статье речь пойдет именно о раздвижных системах для шкафов-купе.

Раздвижные системы бывают двух видов стальные и алюминиевые. Наибольшее распространение получили алюминиевые раздвижные системы, т. к. данные системы имеют большое количество достоинств, а именно:

• бесшумность, ролики оснащены шарикоподшипниками, которые обеспечивают плавность;
• оригинальный дизайн, все ролики спрятаны внутри двери.

Пожалуй, главный недостаток алюминиевых раздвижных систем - это цена. Но это компенсируется достоинствами данной системы.

Наш интернет-магазин предлагает алюминиевые профили бренда Firmax. Данный профиль мы продаем более 5 лет, и с полной уверенностью можем утверждать, что он имеет оптимальное соотношение цены и качества.

Итак, начнем сборку. Для начала, из чего состоит раздвижная система:

Из рисунка видно, что вся раздвижная система состоит:

• профиль ручка (одевается на полотно по бокам двери), за которую вы беретесь рукой, чтобы сдвинуть дверь. В свою очередь они бывают симметричными и ассиметричными. Отличаются только формой (дизайном). Выбор зависит только от ваших предпочтений. Нужно только помнить, что ролики верхние берутся в соответствии с профиль ручкой, которой вы выбрали.
• планка верхняя и нижняя, в которых будут монтироваться ролики;
• планка средняя, если вы захотите, чтобы дверь состояла из нескольких частей.
• само полотно двери. Используется либо плита МДФ толщиной 8 или 10 мм, либо стекло(зеркало) толщиной 4 мм.
• направляющие верхняя и нижняя, по которым будет двигаться дверь на роликах. Существуют однополозные и двухполозные.

Количество дверей выбирается исходя из размеров шкафа и удобство использования. Конечно, если позволяют размеры шкафа, то чем шире дверь, тем удобнее будет пользоваться, но есть ограничения. Ширина двери должна быть не более 1 метра шириной.

Теперь необходимо сделать точный расчет высоты и ширины дверей.

Высота двери ( Н дв. ) рассчитывается по формуле:

1. Для дверей-купе: Н дв.= Н пр. - 40 мм

2. Для распашной двери: Н дв.= Н пр.- 23 мм

Где Н пр. -высота монтажного проема для установки дверей.

*Пример расчета: Высота проема ( Н пр.) 2500 мм - 40 мм = высота двери ( Н дв.) 2460 мм

Ширина двери (L дв.) рассчитывается по формуле:

1. Для дверей-купе при использовании асимметричного профиля-ручки:

L дв.=(L пр.- 4 мм + (N*26 мм)/Кол-во дверей)- с учетом толщины щеточного уплотнителя.

L дв.=(L пр.+ (N*26 мм)/Кол-во дверей) -без учета толщины щеточного уплотнителя.

2. Для дверей-купе при использовании симметричного профиля-ручки:

L дв.=(L пр.- 4 мм + (N*32 мм)/Кол-во дверей)- с учетом толщины щеточного уплотнителя.

L дв.=(L пр.+ (N*32 мм)/Кол-во дверей)

прямоугольного профиля-ручки:

L дв.=(L пр.- 4 мм + (N*40 мм)/Кол-во дверей)- с учетом толщины щеточного уплотнителя.

L дв.=(L пр.+ (N*40 мм)/Кол-во дверей) -без учета толщины щеточного уплотнителя.

4. Для распашной двери:

L дв.= L пр.- 10 мм - для одной распашной двери

L дв.=(L пр.-5 мм-(5 мм* Кол-во дверей)/Кол-во дверей)- для нескольких распашных дверей.

Где L пр.- ширина монтажного проема для установки дверей.

Встроенный шкаф, как крепится. Выбор материала

Материал играет важную роль, когда планируем изготовление шкафа для одежды или переделываем кухонную мебель для новой духовки. В расчет берутся такие показатели, как прочность и долговечность встроенной конструкции. Наибольшей популярностью пользуются дерево, гипсокартон, деревосодержащие плиты. Плюсы и минусы каждого материала приведены в таблице.

Чтобы избежать негативных последствий влияния влаги на натуральное дерево, можно обработать его олифой или специальной эмульсией.

При выборе материала также следует брать в расчет, в каком помещении будет использоваться шкаф и при каких условиях:

• встроенный шкаф из гипсокартона нельзя устанавливать в местах с высокой влажностью и со значительными перепадами температур. Например, возле туалета, на кухне, где встроена духовка, или на мансарде;
• универсальным вариантом считаются плиты МДФ и ДСП. Они подходят, если планируете сделать шкаф в туалете своими руками в хрущевке, где всегда не хватает места, из них получаются отличные встраиваемые кухни, куда можно установить духовку, также идеальный вариант для дачи или мансарды;
• дерево лучше всего использовать для гостиных или спален. Оно выглядит роскошно и презентабельно при любом интерьере.

Если речь идет о небольшой комнате в хрущевке, можно подумать о конструкции углового встроенного шкафа. При обустройстве мансардного домика, например, если это дача, угловое расположение также будет очень удобным.

Источник: https://stroika-i-remont.info/novosti/napravlyayushchie-dlya-shkafa-kupe-razmery-i-nyuansy-pri-ustanovke-komponenty-razdvizhnoy

Какие направляющие для ящиков лучше шариковые или роликовые. Какие направляющие лучше - роликовые или шариковые

Если проводить сравнение по основным характеристикам, то объективно лучше шариковые направляющие, за счет выдерживания большей нагрузки, более длительной эксплуатации, меньшей шумности при выдвижении/задвижении ящика и ряда дополнительных функций, указанных выше. Но и у конструктивно простых роликовых направляющих, помимо длины и декора, есть техническая особенность, которую необходимо учитывать при покупке. Это толщина металла.

На рынке фурнитуры для мебели вы можете встретить роликовые направляющие с различной толщиной металлической основы, от которой зависит допустимая нагрузка на ящик, указываемая в характеристиках изделия, заявленных производителем. В частности у роликовых направляющих бренда GTV нагрузка распределена следующим образом:

• Толщина металла 0,8 мм - нагрузка 20 кг.
• Толщина металла 1 мм - нагрузка 25 кг.
• Толщина металла 1,2 мм - нагрузка 35 кг.

Современные шариковые направляющие предполагают нагрузку, начиная от 30 кг, и достигая 75 кг у конкретных брендированных моделей. Поэтому если несущая способность ящика - один из главных критериев, то имеет смысл сразу выбирать из шариковых направляющих, одновременно учитывая и другие эксплуатационные требования. Следует помнить, что модели также различаются по высоте (помимо распространенных 45 мм, высота направляющей может составлять 35, 27, 17 мм).

В завершение стоит сказать, что если у вас есть сомнения - как правильно установить направляющие самостоятельно, особенно сложных модификаций, то лучше обратиться к профессиональным сборщикам мебели. Важно понимать, что неверно смонтированная функциональная фурнитура ухудшит эксплуатацию мебельного изделия. А когда установка качественных направляющих произведена правильно - это дополнительная гарантия их длительной и безотказной работоспособности.

Установка нижней направляющей шкафа купе. Установка раздвижной системы шкафа купе

Вот мы и добрались до завершающей стадии сборки. Сегодня мы установим один механизм, благодаря которому это изделие и называют шкафом купе – раздвижную систему.

Итак, что мы имеем. У нас есть полностью, но без системы. Фактический размер проема под установку составил H 2318 мм (высота) на L 1320 мм (по верхней ширине) и L 2315 мм (по нижней ширине). По чертежу этот размер был  H 2318 мм на L 1318 мм.Как видим, фактическая ширина у нас немного отличается от запланированной. На +2 мм (по верхней ширине), и на -3 мм (по нижней ширине). Но в этом нет ни чего страшного. Систему заказываем по запланированному проему H 2318 мм на L 1318 мм.

Заказываем раздвижную систему

Заказать раздвижную систему в своем городе Вы можете в любом магазине, который занимается продажей мебельной фурнитуры и мебельным крепежом. Но я бы посоветовал Вам найти минимум пять таких магазинов и в каждом узнать стоимость, предварительно дав им. Таким образом, Вы выберете и приобретете систему по минимальной стоимости.

Можете воспользоваться нашимидля шкафа купе.

У меня заказ получился такой:

• Система – Lika (Тип – открытый)
• Проем 2318-1318
• Количество дверей – 2шт
• Цвет профиля – Венге
• Наполнение – Зеркало

Здесь же мне посоветовали фирму, которая занимается порезкой и пескоструйной обработкой зеркал, а так же сборкой дверей для шкафа купе.

Их услуги по сборке составили 12 у.е. за обе двери. Так как в квартире у меня нет свободного места для, меня это устроило, и после пескоструйной обработки, они сразу же заклеили заднюю стенку оракалом и собрали двери.

В этом есть и еще один плюс. В собранном виде двери купе гораздо легче транспортировать, и вероятность разбить зеркала сводится к нулю.

Установка направляющих

Размеры направляющих должны быть равными, в нашем случае это 1318 мм (по чертежу). Но по факту ширина шкафа у нас немного отличается. Пилить, конечно же, мы ни чего не будем, разница в +- 3 мм не является столь существенной.

В первую очередь необходимо установить верхнюю направляющую.

Монтаж верхней направляющей

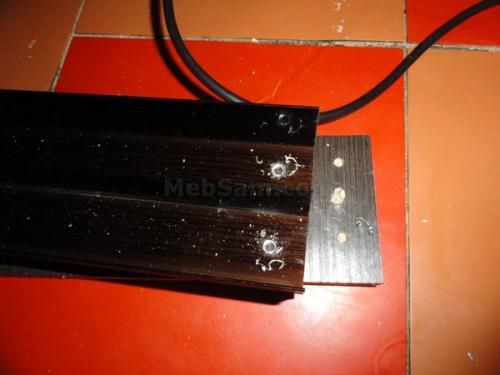

Закрепить направляющие можно с помощью саморезов с пресшайбой 4,2*16 или универсальными шурупами с потайной головой 3,5*16. Для этого в верхней направляющей сверлом 4 мм делаем отверстия, приблизительно с шагом в 300 мм.

Если будете вкручивать универсальный шуруп с потайной головой, для того чтобы саморез «сел» полностью, в данных отверстиях нужно сделать зенковку под шляпку шурупа, можно сверлом 6-8 мм (НЕ сквозное).

Монтаж верхней направляющей раздвижной системы довольно прост, вставляем направляющую, выравниваем «заподлицо» и фиксируем саморезами.

Монтаж нижней направляющей

Делаем аналогичные отверстия под саморезы, но фиксировать направляющую в шкафу сразу не спешите. Тут есть один нюанс.

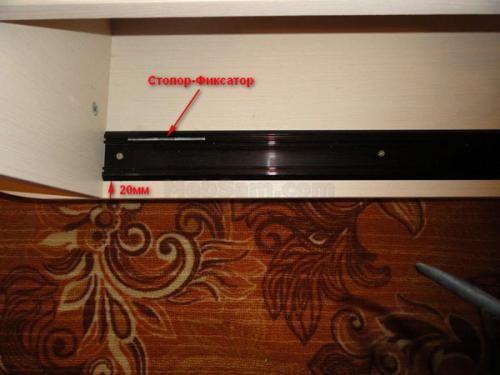

Нижняя направляющая должна быть смещена внутрь шкафа на 20 мм (+- 2 мм). Для того чтобы точно определить отступ ее от края, сделайте следующее:

• Просто положите направляющую в шкаф
• Установите одну дверь (нужно два человека – один заводит дверь в верхнюю направляющую, а второй приподымает колесики и заводит их в нижнюю направляющую)
• Возьмите уровень и добейтесь строго вертикального положения двери (двигая нижнюю направляющую)

Естественно, сам шкаф до этого уже должен быть выставлен по уровню.

Прикручивая направляющую, не забудьте предварительно установить в нее фиксаторы.

Установка стопора (фиксатора)

Стопор нужен для того, чтобы дверь фиксировалась в закрытом положении и плотно держалась, не образуя щели с касающейся боковиной.

Как установить

Устанавливают их в паз нижней направляющей (там, где ходит колесо), по одному стопору на каждую дверь.

Заводим по одному стопору в каждый паз, прикручиваем нижнюю направляющую, устанавливаем двери и регулируем фиксаторы, добиваемся плотного закрывания.

Для того чтобы точно поставить фиксатор в нужном месте, полностью закройте двери купе и внизу на направляющей отметьте центр колеса, туда же и устанавливаем стопор, центром по отметке. Двигать стопор в пазу можно плоской отверткой.

Регулировка дверей шкафа купе

Для того чтобы они равномерно прилегали к боковине (как по верху, так и по низу), не образуя при этом щелей, нижние колеса оснащены регулировочным винтом.

Для регулировки понадобится ключ шестигранник 4 мм.

Если нужно опустить правый угол, регулируем правое колесо, крутим против часовой стрелки, если поднять – крутим по часовой стрелке.

Таким образом добиваемся плотного пролегания двери к боковинам.

Наклейка буферной ленты

Буферная лента нужна обязательно, она будет защищать внутреннее пространство шкафа от пыли, а также смягчать удары двери об боковину при закрывании.

Источник: https://stroika-i-remont.info/stati/napravlyayushchie-dlya-shkafa-kupe-kakie-luchshe-osobennosti-furnitury

Как установить шариковые направляющие для выдвижных ящиков. Расчет размеров выдвижного ящика

Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.

Ширина

Согласно технологическим размерам проектирования мебели, в  сборе  ящик без фасада по ширине (между ним и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны . Именно столько заберет на себя толщина «телескопа».

Размеры ящика смотрите на схеме:

Длина

Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм:
250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т.д.

В идеале по глубине ящик должен быть равен длине направляющей . Также не забудьте оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика.

Однако, бывают ситуации, когда приходится отойти от данного условия. Например, если внутренняя глубина шкафа, тумбы или комода не 500 мм, а чуть меньше, допустим 495 мм. В этом случае, если мы берем ящик 500 мм — он не помещается, а делать его меньше, длиной 450 мм — рука не поднимается, т.к. при этом мы теряем 35 мм полезного пространства:

• 35 мм (потери) = 485 мм — 450 мм (длина направляющей)
• 485 мм = 495 мм — 10 мм (расстояние между задней стенкой ящика и самого комода)

В таких ситуациях стоит рассмотреть вариант 495-миллиметрового ящика с 450-миллиметровыми направляющими. Конечно, он не будет до конца выезжать из-за более коротких направляющих, но это не страшно. Зато вместительность стала больше, в процессе эксплуатации хозяйки это оценят!

Высота

По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.
