Как называется слив в бачке унитаза. Как должен работать сливной механизм для унитаза

04.10.2021 в 00:07

Как называется слив в бачке унитаза. Как должен работать сливной механизм для унитаза

Сливной механизм для унитаза располагается внутри бачка. Он не отличается сложной конструкцией, но выполняет важные функции. Сливной механизм отвечает за слив воды из бачка, наполнение емкости водой, контроль над уровнем воды, что исключает вероятность переполнения резервуара в момент достижения жидкостью определенного уровня.

Принцип работы сливного бачка состоит в следующем. Вода поступает в емкость через наливной клапан, который может находиться в стенке или днище бачка. По мере наполнения емкости активируется запорное устройство в виде поплавка или клапана, которое перекрывает подачу жидкости в момент достижения ею определенного уровня, блокируя наливной клапан.

Когда возникает необходимость выполнить смыв воды, оказывают воздействие на кнопку или рычаг, благодаря чему открывается запорный клапан сливного бачка унитаза. В результате жидкость поступает в чашу унитаза. Аналогично работают системы с двойной кнопкой. Когда нажимают на маленькую кнопку, из резервуара выливается часть воды, когда на большую – осуществляется полный слив.

Обратите внимание!  Сливной механизм бачка унитаза с кнопкой на два режима обеспечивает экономию воды.

Как называется слив в бачке унитаза. Как должен работать сливной механизм для унитаза

Вода может поступать в бачок через клапан, который находиться в днище или стенке.

Слив воды влечет за собой понижение уровня жидкости в емкости. Это способствует активации контрольных устройств, вследствие чего выпускной клапан открывается и бачок наполняется водой.

Как подобрать бачок для унитаза отдельно. Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом, система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Устройство сливного бачка старой конструкции

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Устройство поплавкового механизма в унитазном бачке

Система проста и довольно эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В данном варианте сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимая на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Устройство сливного бачка с подачей воды снизу

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений — тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды — это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней) и сливную арматуру другого типа.

Устройство бачка с кнопочным сливом

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и вполне надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

Как называется слив в раковине. Устройство сифона для раковины

Независимо от конструкции, любой слив работает по принципу сообщающихся сосудов, в нем есть впускной патрубок, в который поступает вода из мойки, расположенный выше, и сливной патрубок, выводящий воду в канализацию, находящийся ниже впускного.

Как называется слив в раковине. Устройство сифона для раковины

Между ними располагается участок, где постоянно есть вода. Это так называемая водяная пробка, или гидрозатвор, служащий барьером против проникновения запахов из канализации по трубам в жилое помещение.

В этой же части задерживается большая часть попадающих в сток загрязнений, бытовых отходов, их можно удалить при прочистке слива, это значительно проще, чем прочищать канализацию. В трубных моделях гидрозатвор располагается в изгибе трубы, в бутылочных — в стакане, под погруженной трубой и вокруг нее под нижней диагональной перегородкой.

Пока из мойки вытекает вода, в сливе создается давление, и вода вытесняется в канализацию. Когда вся вода из мойки вытекла, а кран закрыт, давление стабилизируется, вода не может самостоятельно преодолеть изгиб или покинуть пределы колбы и остается в нижней точке, формируя гидрозатвор.

В плоских сливах, а также гофрированных с небольшим изгибом трубы объем водяной пробки минимальный, если мойка длительное время не используется (хозяева в отъезде), эта вода может полностью испариться и исчезнет преграда для запахов.

Современные сантехнические приборы очень разнообразны. На них могут быть установлены сифоны трех основных типов.

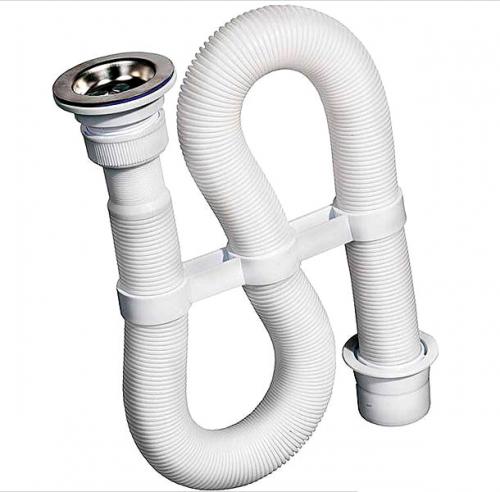

  • Гофрированный сифон

Как называется слив в раковине. Устройство сифона для раковины

Такую конструкцию принято называть «гофрой». Она представляет собой хорошо гнущуюся пластиковую складчатую трубку, которую при установке изгибают, чтобы получить водяной затвор. Полученный изгиб надежно фиксируется пластиковым хомутом.

Несомненным достоинством гофрированной детали можно считать ее подвижность. При необходимости мойку можно легко передвинуть в другое место. Растягивающийся в разные стороны сифон легко займет новое положение.

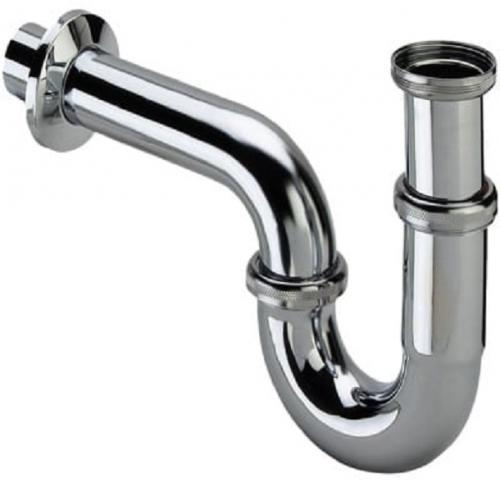

  • Трубная конструкция

Как называется слив в раковине. Устройство сифона для раковины

Изделие напоминает предыдущую модель с тем отличием, что конструкция более жесткая и прочная. Она представляет собой изогнутую трубку, которая вставляется между выводом раковины и раструбом канализационной трубы.

Главное достоинство системы – прочность. Однако она громоздка, неподвижна и достаточно плохо поддается чистке. Такие устройства были весьма распространены некоторое время назад. Сегодня они используются довольно редко.

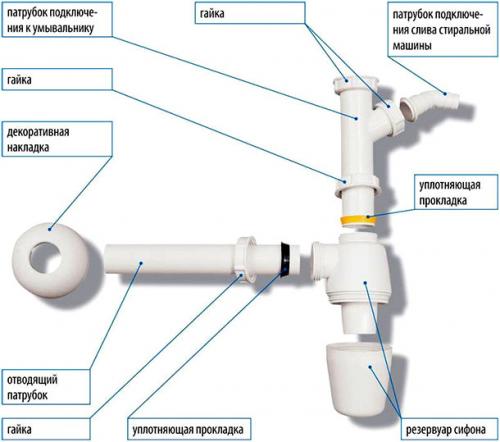

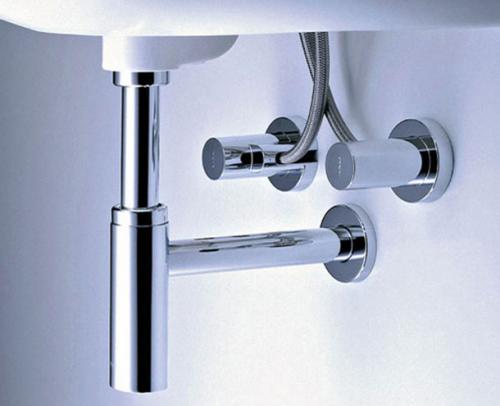

  • Бутылочный сифон

Как называется слив в раковине. Устройство сифона для раковины

Эта конструкция напоминает по форме бутылку, за что и получила свое название. Устройство бутылочного сифона для раковины достаточно просто. Деталь представляет собой колбу с особым отстойником снизу. Последний легко откручивается для прочистки. В середине колбы находится выводная труба, чаще всего она выполнена в виде гофры.

Такое положение вывода позволяет воде постоянно находится внутри колбы и создавать тем самым эффективный гидрозатвор. Обслуживать устройство очень просто. Оно снимается с мойки, соединительные гайки раскручиваются и все детали промываются под струей воды.

Существует еще одна разновидность прибора – сдвоенные сифоны. Они предназначены для подключения раковин с двумя поддонами. Выпускают одно и разноуровневые изделия.

Принцип работы сифона для раковины

Принцип работы сифона основан на простых законах физики и имеет несложную схему. Изогнутый элемент все время заполнен водой. Это защищает кухню от проникновения запахов в обратном направлении.

При этом в канализационной сети сохраняется рабочее давление. Когда его уровень падает, то уменьшается и количество воды в гидрозатворе. Остатки жидкости проникают в стояк трубопровода.

Что положить в бачок унитаза, чтобы всегда было чисто. Сантехник подсказал, как без усилий почистить бачок унитаза от грязного налёта внутри, чтобы он долго прослужил. Делюсь опытом.

Всем доброго дня!

Моему сливному бачку и унитазу лет не мало, можно сказать старичок.

Известно, что любая сантехника имеет определенный срок службы и износ, и на это значительно влияют многие факторы:

– например, если в квартиру подают жесткую или ржавую воду,

– либо, если за сантехникой своевременно не ухаживать должным образом.

Вот и с моим бачком в один прекрасный день стали происходить разные странности.

Одна из них – кнопка на бачке стала немного заедать, туго нажиматься при сливе воды.

Через пару недель появились следующие капризы:

вода из наполненного водой сливного бачка частично, малюсенькой струйкой стала протекать напрямую – в унитаз. То есть вода в бачок поступает, как и раньше – без проблем, но частично из него периодически вытекает.

В моей квартире бачок фирмы "густавсберг", который настолько неудобен из-за его формы в плане ремонта, что мужские, неумелые, большие руки могут в два счёта окончательно сломать его пластиковые внутренние детали.

Поэтому лучше всего, чтобы не было внезапных поломок, как объяснил мне сантехник – это профилактика.

Чтобы в дальнейшем избежать различных поломок и неисправностей деталей бачка, сантехникподсказал, как без усилий почистить бачок унитаза от грязного налёта внутри, чтобы он долго прослужил. Делюсь опытом.

Рассказываю об отличном, реально действующем способе от опытного сантехника.

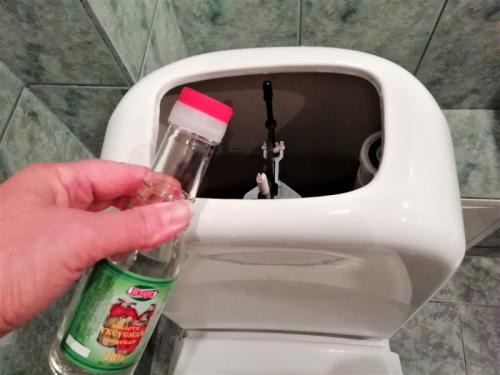

Налить в наполненный водой бачок одну бутылку – 1 литр 9 % уксуса.

Не пользоваться сливным бачком, оставив его для воздействия наедине с раствором, минимум на 5-6 часов.

Затем нажать на кнопку, чтобы смыть воду вместе с грязным налётом.

Так я и сделала. Только изначально у меня дома был только 70 % уксус, который я развела в нужной пропорции и налила в бачок.

Что положить в бачок унитаза, чтобы всегда было чисто. Сантехник подсказал, как без усилий почистить бачок унитаза от грязного налёта внутри, чтобы он долго прослужил. Делюсь опытом.

Причем повторила такую, как выяснилось на личном опыте, полезную процедуру дважды, потому что ни разу за много лет не чистила бачок внутри и посветив фонариком вглубь бачка, увидела вокруг деталей слой известкового налёта и грязь.

После воздействия 9% уксуса на дне бачка лежали куски известкового налёта, которые отвалилось от деталей.

На всякий случай, чтобы не засорить слив в бачке и унитаз, я аккуратно собрала крупные кусочки налета руками, с помощью тряпки, надев резиновые перчатки.

Затем повторила такую универсальную процедуру уже с применением 9% столового уксусом, который купила в ближайшем магазине за 26 рублей.

Что положить в бачок унитаза, чтобы всегда было чисто. Сантехник подсказал, как без усилий почистить бачок унитаза от грязного налёта внутри, чтобы он долго прослужил. Делюсь опытом.

Если бы я раньше знала, что надо периодически чистить внутри сливной бачок, тогда бы детали быстро не износились и год назад не пришлось бы менять старую кнопку на новую.

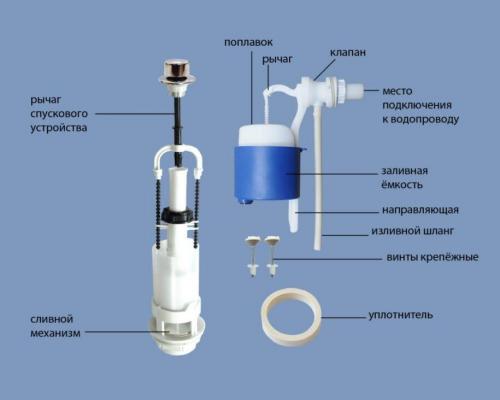

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

Запорная арматура для унитаза, применяемая в сливных бачках, бывает нескольких разновидностей по механизму смыва.

  • Штоковая.
  • Кнопочная.
  • Педального типа.
  • Сенсорная.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

Штоковая

В таких механизмах основная деталь – это шток, на конце которого закреплён поплавок. При заполнении бачка водой поплавок поднимается вместе со штоком, на другом конце которого стоит клапан в виде резинового уплотнителя, перекрывающего доступ воды при наличии определённого уровня.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

Объём воды регулируется изменением плеча рычага и передвижением поплавка по штоку. Конструкция этого вида арматуры устарела и в современных бачках не применяется.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

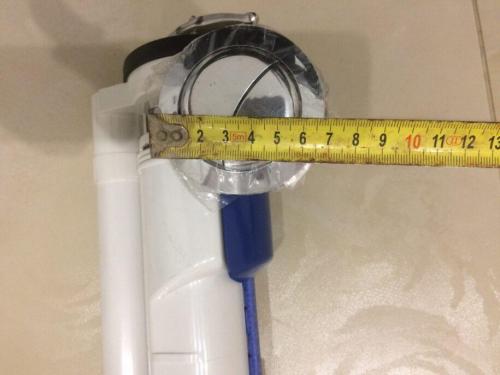

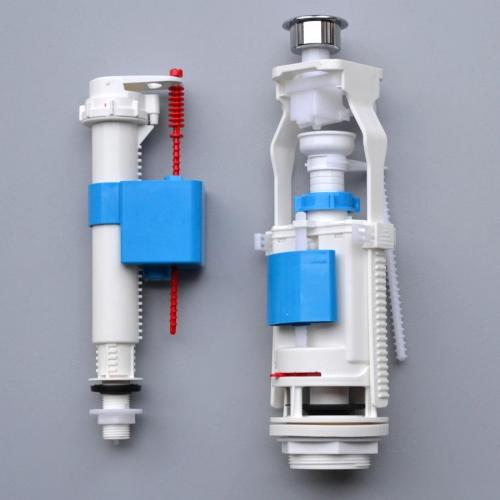

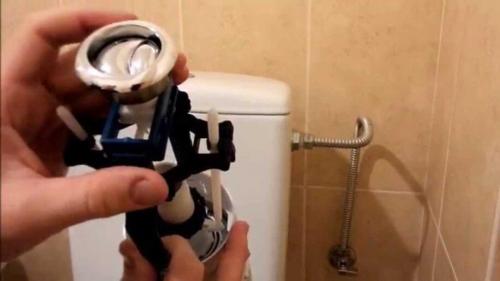

Кнопочная

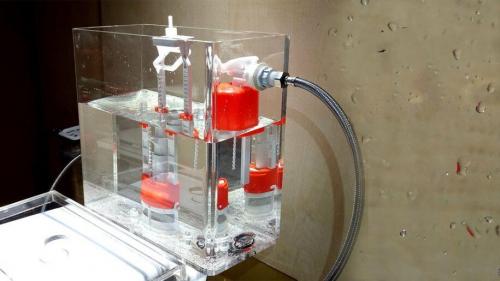

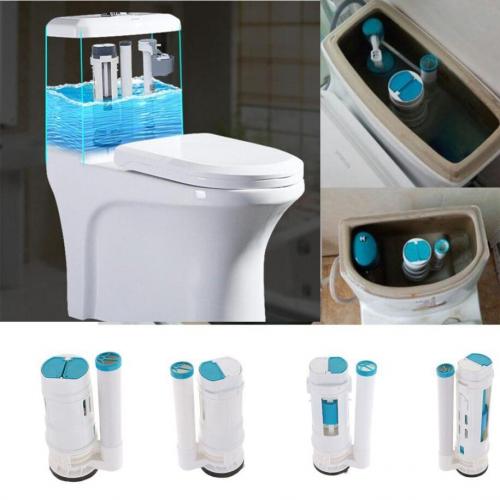

Конструкция этого устройства несколько сложнее, но в то же время удобнее и комфортнее. Работает такой запорный механизм в одинарном или двойном режимах. В одинарном режиме вся вода сливается с бачка за один раз (примерно 6-7 литров воды). При двухрежимном появляется возможность работы системы в двух вариантах:

  • малый смыв – 3 литра воды;
  • полный – 6 литров.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

Возможен вариант с системой остановки водяного потока. При первом нажатии кнопки происходит поступление потока воды в унитаз, при втором нажатии поток прекращается. Вариант такого устройства позволяет максимально экономить воду, при этом создавая неоспоримое удобство.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

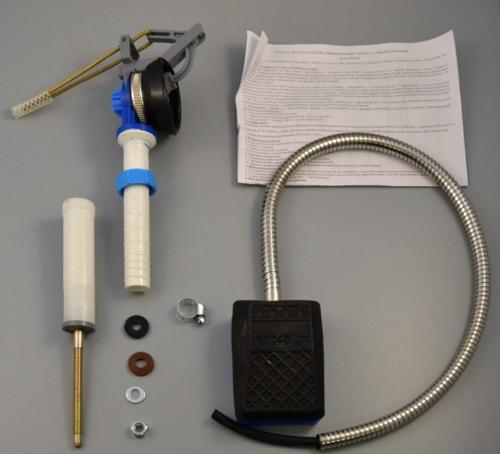

Педального типа

Сливная арматура для унитаза данного вида используется в специализированной сантехнике, устанавливаемой в общественных местах или там, где к санузлам предъявляются повышенные санитарные требования: больницы, пищевые производства и т.д.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

Система запуска арматуры производится нажатием педали не рукой, а ногой, что, естественно, исключает контакт с поверхностями саноборудования, повышая требования гигиены. Смыв производится следующими способами:

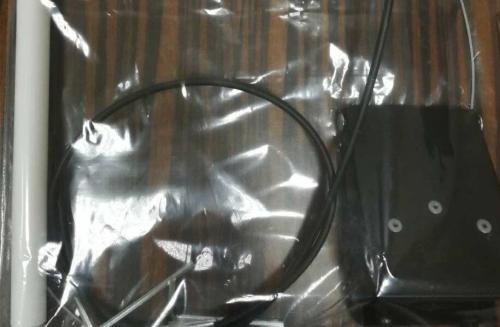

  • механическим, когда система приводится в действие с помощью тросика при нажатии педали;
  • пневматическим, когда в педаль встроен насос и при нажатии через шланг, соединяющий механический клапан, в бачке подаётся воздух в специальный захват, который поднимает вверх клапан выпуска в арматуре бачка, производя смыв, после чего вся система возвращается в исходное положение;
  • давлением водопроводной системы, когда при нажатии на педаль открывается клапан, и вода из водопровода поступает в унитаз. Устанавливается арматура унитаза такого типа используется в пристенных типах сантехнической посуды, писсуарах, «чашах Генуя» и др. Принцип работы прост: нажал на педаль, вода поступает на смыв посуды, отпустил – поток воды прекращается.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

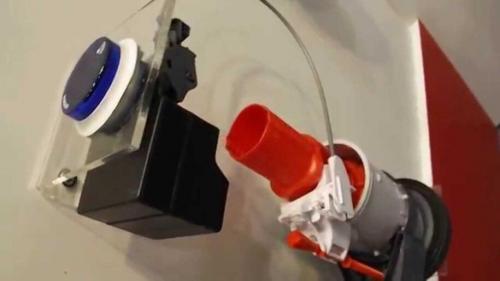

Сенсорная

В арматуре бесконтактного слива используются фотоэлементы и инфракрасные датчики. Регулировка арматуры унитаза производится электронным блоком таким образом, что, смыв производится тогда, когда фотоэлемент или инфракрасный датчик не зафиксируют присутствие человека.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

Время регистрации длится от 3 до 10 секунд, а продолжительность потока воды составляет 3-15 секунд. Настройки можно изменять при необходимости. Питание осуществляется от батарейки или от сети 220В. Основное применение для смыва писсуаров в местах, где наблюдается большое количество посетителей: рестораны, кафе, учебные заведения.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка
