Условно все светодиоды можно разделить на две большие группы:

Осветительные это те, которые могут обеспечить световой поток не меньше, чем у традиционных источников света. Некоторые модели даже их превосходят.
К ним можно отнести 4 популярных вида:

• SMD

• COB

• Filament

• PCB STAR

К индикаторным относится dip светодиоды. Рассмотрим сперва их.

Сокращение DIP расшифровывается как Direct In-line Package. Именно их в первую очередь начали массово выпускать в недалеком прошлом.

Трудно представить, но первые неказистые экземпляры для рядовых пользователей стоили от 200$ за штуку.

На сегодняшний день они уже не так распространены, но все же применяются:

• в устройствах индикации

• в панелях электронных приборов

• световых табло

• или елочных украшениях

По форме корпуса они могут быть круглыми, овальными или прямоугольными. Самые популярные типоразмеры с выпуклыми линзами – 3,5,8,10мм.

Напряжение питания 2,5-5В, при токе до 25мА.

Бывают разноцветными и многоцветными (RGB). Это когда в одном корпусе спрятано 3 перехода, а внизу есть 4 вывода.

В электрических схемах все светодиоды обозначаются как обычный диод с двумя стрелочками.

Обратите внимание

Несмотря на малые размеры и свою “древность”, отдельные модели из-за специфической формы корпуса, могут выдать в 1,5-2 раза больше яркости, чем некоторые SMD.

К тому же потребление энергии у DIP меньше чем SMD, да и стоят они дешевле. Однако SMD технология не стоит на месте и с каждым годом их параметры стремительно сближаются.

Вот таблицы с основными техническими характеристиками (сила света, рабочее напряжение, сила тока, угол свечения, цена) для индикаторных светодиодов DIP разных типоразмеров.

А также расшифровка маркировки их названий и обозначений (для просмотра нажмите на соответствующую вкладку):

Данный вид на сегодня является самым популярным. SMD расшифровывается с английского = Surface-Mount-Device.

В своей конструкции они имеют полупроводниковый чип или кристалл, установленный на подложку. Снизу расположены контакты для подключения.

Каждый такой светодиод закрывается в корпусе, который напрямую можно припаивать к любой поверхности. Поэтому то их и называют ”изделиями поверхностного монтажа”.

Несмотря на одинаковое название “СМД”, в продаже можно встретить модели обладающие абсолютно разными:

О популярности данного типа могут говорить следующие цифры. Общее количество производимых светодиодов SMD, только в одном корпусе 2835, за год составляет несколько миллиардов штук.

Почему они так популярны? Конечно из-за своих достоинств:

• продолжительный срок службы

• ну а самое главное – высокая светоотдача

Именно SMD вид используется в большинстве светодиодных лампочек и светильников.

Таблицы всех технических характеристик наиболее популярных марок светодиодов марки SMD 2835, 3528, 5050, 5730:

COB – Chip On Board. У этого вида большое количество маленьких кристаллов размещено на единой подложке и все это собрано в одном корпусе.

Схема соединения этих кристаллов – последовательно параллельная. Сверху они заливаются люминофором.

По-другому их называют светодиодными матрицами. Их достоинства:

• разнообразная форма сборки светодиодов

Все эти преимущества очень кстати подошли для изготовления ярких и компактных прожекторов. Также КОБы активно применяют там, где нужна акцентированная и декоративная подсветка.

Однако из-за близости расположения кристаллов друг к другу, происходит сильный нагрев корпуса, даже если вы и обеспечите нормальное охлаждение. Поэтому если вам нужна качественная фокусировка, придется использовать силиконовую оптику.
Она стойка не только к высоким температурам, но самое главное выдерживает без последствий огромное количество циклов нагрев-остывание.

На абы какую поверхность COM матрицы ставить нельзя. Ее необходимо предварительно подготовить.

Как узнать ток светодиода. Практический метод

Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет. В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору.

Текущие показания на экране и будут номинальным прямым напряжением светодиода. Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.

Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.

В отсутствии регулируемого блока питания можно воспользоваться «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.

Вычисление напряжения питания светодиода является необходимым шагом для любого проекта электроосвещения, и, к счастью, это сделать просто. Такие измерения необходимы, чтобы рассчитать мощность светодиодов, поскольку нужно знать его ток и напряжение. Мощность светодиода рассчитывается путем умножения тока на напряжение. При этом нужно быть крайне осторожным при работе с электрическими цепями, даже при измерениях небольших величин. В статье подробно рассмотрим вопрос о том, как узнать напряжение, чтобы обеспечить правильную работу светодиодных элементов.

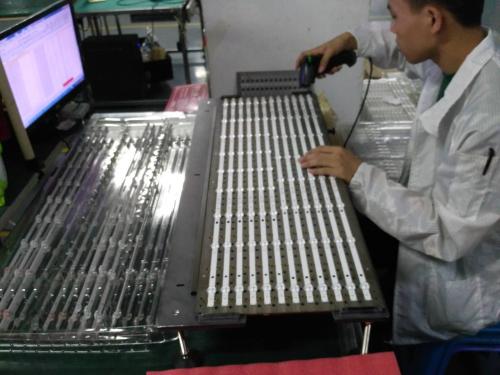

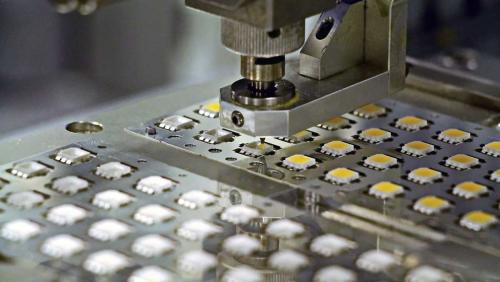

Производство светодиодов

В этой статье мы расскажем вам о производстве светодиодов, как
 бизнес процессе и осветим организационные вопросы, оборудование и технологии применяемые в этом деле.
Всевозможные светящиеся элементы изготовленные по светодиодной технологии неоспоримо лидируют во всех направлениях данного бизнеса. Осветительные приборы на сегодняшний день во всевозможном разнообразии имею достаточно низкую стоимость по меркам нескольких десятилетий, что делает это производство рентабельным в странах со слабой экономикой, а значит доступен для всех прослоек общества. Высокий спрос потребителей обусловлен огромной экономией электроэнергии, которая в зависимости от устройств доходит до десяти раз, что с позиции экономической выгоды не имеет аналогов среди подобных технических решений. В России данное производство только начинает набирать свои мощности и разворачивать площадку потребителей для внутри рыночных взаимодействий данного сегмента. Однако из-за сложности технологического процесса данный бизнес доступен далеко не каждому. Потому самым оптимальным на сегодняшний день являются производства не полного цикла, где используется уже ряд готовых комплектующих.
Полный цикл производства светодиодов подразумевает собой выращивание кристаллов, это самый дорогой процесс из всего цикла. Для этого необходимо соблюсти ряд условий, миллионы долларов вложений в производство, найм узкопрофильных специалистов, что тоже подразумевает высокие расходы и создание технологичного помещения с высочайшим уровнем чистоты. Рост кристалла доходит до нескольких лет, сопровождаемых разными тонкостями данного производства. Поэтому открытие подобного производства, но не полного цикла является более реальным и доступным в наших условиях.

Существует ряд направлений в данной сфере и классифицируется по следующим показателям: размещение (интерьер или улица), направлению светового потока, портативность, тип питания. Квалификация производства может быть основана на типе продукции и ширине перелагаемого ассортимента. Помимо изготовление светящихся элементов существует еще ряд сопутствующих приборов, которые используются при сборке изделий потребительского сегмента. Разделить можно на два вида, короткий — сборка светильников и неполный — который включает изготовление светодиодов из готовых чипов и закупку сырья. Короткий цикл наиболее доступен для стартаперов поэтому более привлекателен и распространен.
Из оборудования стоит отметить линию производства чипов для последующей сборки готовых изделий: станок монтирования полупроводниковых элементов, оборудования для спайки элементов, проверочные стенды контроля качества. Так же большой цикл имеет изготовление корпусов, которых просто огромное количество наименований. Сюда входит: станок для штамповки, плавильная печь и прочие установки линии, которые зависят уже от типа и материалов самих корпусов.
Данное производство входит в ряд самых высокодоходных и сложных в сравнении с аналогичными и требует высокой квалификации и подготовки его учредителей.


← Рекламные

Блок питания PVS-V12-100W67 герметичный

1 414 р.

13 р.

Гибкий неон светодиодный, 120SMD(2835)/м 9.6Вт/м 50м IP67 220V 6500К

347 р.

Линзованная светодиодная линейка SMD 3030, 12W, IP20

195 р.

RGB контроллер LK-IR40RGBW

361 р.

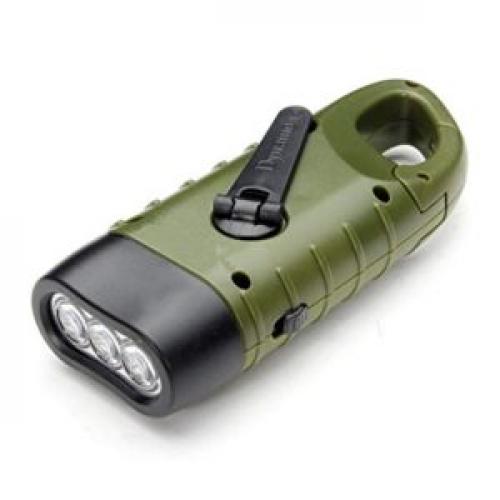

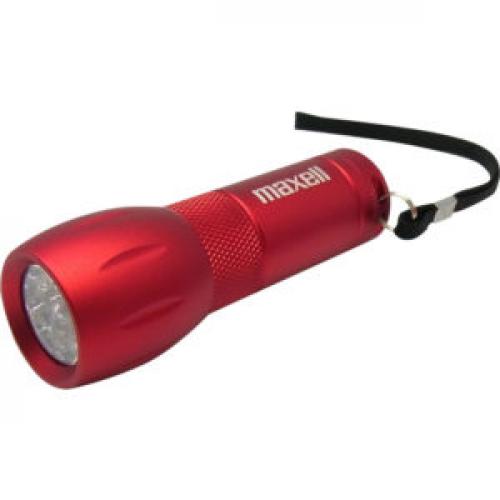

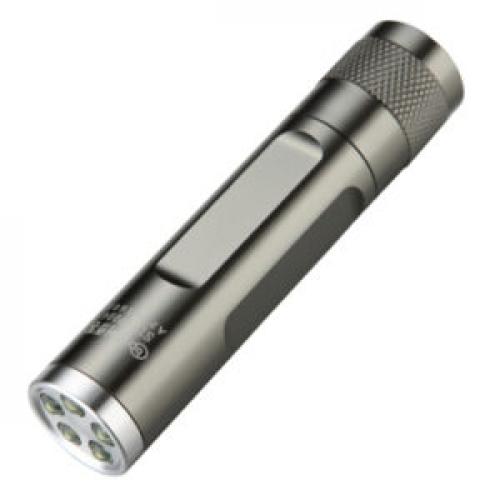

Технические характеристики светодиодов для фонариков. Типы фонариков по предназначению
