Размер стандартной розетки. Стандарты высоты установки розеток от пола — основные правила по евростандарту на каком уровне делать розетки на кухне и в спальне

Размер стандартной розетки. Стандарты высоты установки розеток от пола — основные правила по евростандарту на каком уровне делать розетки на кухне и в спальне

В соответствии с «Правилами устройства электроустановок» розетки должны устанавливаться на высоте 0,9-1 м от пола — это стандартная высота розеток в квартирах.

В советское время такой монтаж был широко распространен и электрики придерживались требований нормативных документов. Данный метод устройства мест подпитки электричеством являлся не только удобным: не надо лишний раз наклоняться при подключении, но и более безопасным для маленьких детей.

В постсоветский период владельцы жилья сами решают, на какой высоте от пола делать розетки, так как нормативные документы не регламентируют их строгое выполнение. Все более широкое распространение получили розетки, которые монтируют в плинтусы – кабель — каналы. Главный критерий при этом — соблюдение правил безопасности.

Точки электропитания устанавливают в зависимости от назначения комнаты, размещения мебели, наличия бытовой и оргтехники, электроприборов, комфортности в использовании. При планировании установки мест питания следуют правилу, чтобы был свободный доступ к ним.

Монтаж розеток на кухне

Специалисты рекомендуют делать розетки на разной высоте от пола:

• Для холодильника и стиральной машины – 0,2 — 0,3 м;
• Для встраиваемой техники – 0,3 – 0,6 м;
• Для микроволновых печей, мультиварок, блендеров и комбайнов – 1,0 –
• 1,1 м, от столешницы – 0,2 м;
• Для освещения нижних кухонных шкафов – 0,6 – 0,7 м.

Особое внимание уделяют монтажу розетки под вытяжку и подсветку верхних шкафов – здесь высота должна быть не менее 2,0 м.

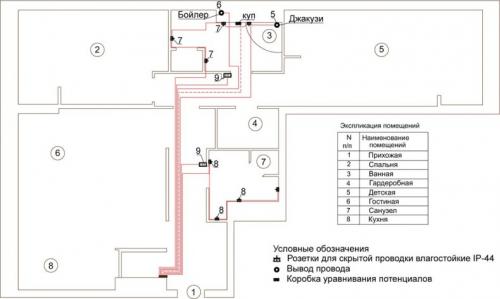

Монтаж розеток в ванной комнате

При установке розеток в ванной электрики учитывают повышенную влажность помещения и используют специальные розетки с более высокой герметичностью корпуса и прикрывающими крышками.

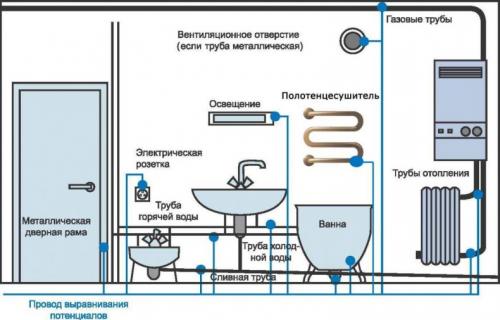

Для безопасной эксплуатации устанавливают устройство защитного отключения (УЗО), через которое происходит запитывание розеток. Монтируют их на высоту 1,0 – 1,5 м от пола, что позволяет комфортно пользоваться феном и бритвой.

Нельзя размещать пункты питания над раковиной, умывальником; вблизи душа и ванной. Не допускается выбирать для них расстояние от пола менее 0,3 м., чтобы в случае подтопления не произошло попадание воды в розетки.

Монтаж розеток в комнатах

На какой высоте делать розетки в гостиной — обычно исходят от расположения функциональных зон и расстановки мебели.

• Если телевизор размещают на тумбе — высоту розетки определяют в 1,0 – 1,4 м. от пола, Если он находится на стене, то при монтаже розетки в расчет берут расстояние от пола до телевизора.
• Возле мягкой мебели — 0,6 – 0,7 м. Дополнительно делают резервную точку электропитания на 0,3 м, которую используют при работе пылесоса, вентиляторов, утюга.
• В спальне размещают прикроватные розетки на высоте 0,7 м. с обеих сторон кровати. Этот вариант считается наиболее комфортным.
• Если имеется рабочее место или туалетный столик, то допускают установку источника питания на 0,3 м. от пола. Для удобства пользования можно выбрать блок из нескольких розеток.
• В детской комнате размещают точки подключения в зависимости от расположения кровати, рабочей и игровой зон: у кровати – 0,6 – 0,7 м. от пола, у стола – 0,15 – 0,2 м. от столешницы, что является правильным решением. При необходимости можно выбрать розетки с защитными крышками.
• Если дети школьного возраста, то им монтируют над столом дополнительные разъемы электросети для стационарных устройств и включения гаджетов.
• В прихожей делают одну или две точки питания: на 0,3 м. от пола — под пылесос и 0,6 – 0,9 м. – для зарядки телефона.

Размер розетки шнайдер. Розетки, выключатели и рамки Schneider

Различные коллекции розеток, выключателей и рамок Schneider подойдут для разнообразного оформления интерьера, гармонично дополняя его. Дизайн изделий у всех разный, выбирайте тот, который подходит именно Вам.

Schneider Electric («Шнейдер Электрик») — российский производитель электротехнического оборудования. Над внешним видом электроустановочных изделий трудились французские и испанские дизайнеры. Разнообразный выбор розеток и выключателей наружной и внутренней установки, а так же рамок, разные по форме, материалу и выбору цветовой гаммы. Ценовая категория от бюджетных до элитных.

Выбирайте понравившуюся Вам коллекцию:

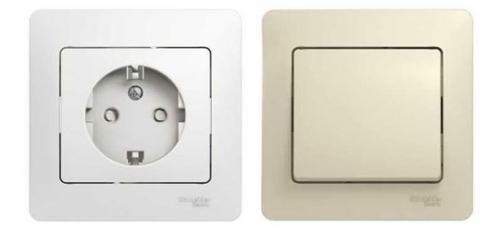

Schneider Glossa

Серия в восьми цветах: белый, бежевый, алюминий, титан, дуб, перламутр, антрацит (черный), шоколад. Классическая форма с немного округлыми углами. Цены на продукцию начинаются от 1,70$.

---

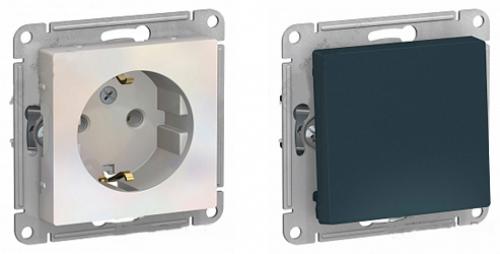

Schneider Atlas

Строгий, классический стиль. Серия в цветах: белый, бежевый, алюминий, жемчуг, шампань, мокко, грифель, изумруд, сталь, карбон. Цены на изделия начинаются от 2,07$.

---

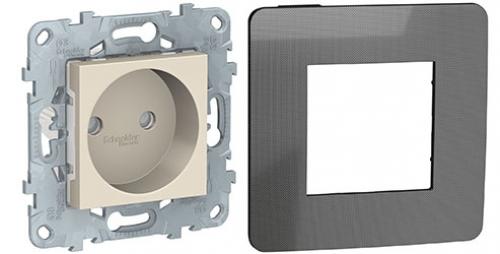

Schneider Unica New

Коллекция с обновленным дизайном форм, цветов и материалов. Механизмы серии представлены в 4 цветах: белый, алюминий, антрацит, бежевый. Они идеально подойдут к любому интерьеру, а цветовое многообразие рамок Unica Studio и Unica Pure поможет сделать его уникальным. Цены на изделия начинаются от 0,93$.

---

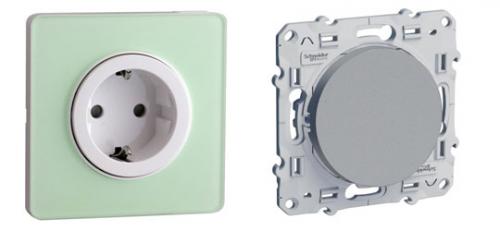

Schneider Odace

Коллекция с круглыми кнопками белого или цвета алюминий, и квадратными рамками различных цветов и материалов (пластик, дерево, камень, стекло). Цены на продукцию начинаются от 4,80$.

---

Schneider Этюд

Моноблочная серия для наружной установки (монтаж на стену без установочной коробки) в пяти цветах: белый, бежевый, серый, сосна и бук. Розетки и выключатели наружной (открытой) установки. Цены на продукцию начинаются от 1,60$.

---

Schneider Blanca

В наличии в цвете антрацит (черный). Лицевые детали выполнены из качественного термостойкого пластика с красивым глянцем поверхности. Розетки и выключатели наружной (открытой) установки. Цены на продукцию начинаются от 1,70$.

Источник: https://stroika-i-remont.info/novosti/razmery-rozetok-s-ramkami-razmer-sovremennoy-rozetki-s-ramkoy

Размер тройной розетки. Общие характеристики и размеры розетки по стандарту

Существуют определенные стандарты, которых нужно придерживаться в процессе монтажа розеток. Часть этих нормативов распространяется и на сами устройства.

Размеры встроенной розетки Legrand Valena

По способу установки и типу конструкции розетки бывают:

• встроенными;
• накладными;
• переносными.

Встроенные или утопленные изделия устанавливаются в стены из кирпича, бетона, камня, железобетона и прочих подобных материалов. Допускается монтаж в тонкие композитные перегородки. К таким материалам относятся гипсокартонные листы, МДФ и ДСП.

Технология монтажа розеток в гипсокартон достаточно проста. Электроустановочное устройство нужно поместить в заранее подготовленное отверстие и закрепить его. Фиксация механизма осуществляется за счет шурупов и специальных распорок, которые предусмотрены в подрозетнике. После установки устройство закрывается декоративной накладкой для розеток.

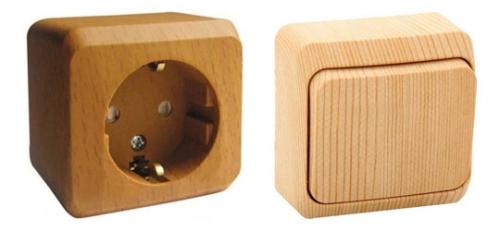

Накладные розетки применяются в тех случаях, когда проводка в помещении установлена открытым способом. Такой вариант обычно встречается в деревянных домах.

Важно! Правилами пожарной безопасности запрещено протягивать электрические кабели внутри бревен, поэтому монтаж электроустановочных устройств и всей проводки осуществляется только открытым способом. Для этих целей предусмотрены специальные подрозетники.

Размеры тройного блока с розеткой и выключателями

Существует разновидность накладных розеток для пола. Эти изделия устанавливаются на плинтус. Такой вариант используется, когда прокладка проводов осуществляется уже после ремонта. При этом все кабели прячут внутри плинтусов.

В целом розетки накладного типа не так прочны, как встраиваемые варианты и часто бросаются в глаза. Чтобы место установки не привлекало лишнего внимания, устройство подбирается в тон стен или плинтусов. В качестве альтернативы могут использоваться тонкие накладные розетки. При общих размерах 86х86 мм, глубина таких изделий составляет всего 25 мм (китайская продукция).

Переносные варианты выполнены в виде удлинителей. Они дополнительно укомплектованы вилкой и шнуром. Чаще всего такие конструкции состоят из двух или трех розеток.

Корпусная часть розеток изготавливается из различных материалов:

• пластика;
• карболита;
• керамики;
• резины (каучук).

Размеры накладной розетки с заземлением

Размер розеток с рамкой зависит не только от производителя, но и от назначения конструкции, а также наличия дополнительных функций.

Типовые размеры утопленных в стену розеток

Для создания розеток встраиваемого типа производители чаще всего используют поликарбонат или пластик ABS с повышенными прочностными характеристиками. Такие изделия подходят как для жилых, так и для производственных помещений. Ширина пластиковых розеток составляет от 65 до 86 мм. Длина (высота) варьируется в пределах 65-366 мм. Глубина самых компактных изделий равна 11 мм. Максимально этот показатель может составлять 55 мм.

Размерная линейка типовых изделий:



Минимальная дистанция между распорными лапками составляет 50 мм. Независимо от модели, это расстояние не должно превышать 71 мм. Рабочая температура розеток находится в пределах 25-35°С. Этот показатель является общим для всех производителей. Размеры двойных розеток не имеют четко выраженных стандартов. Параметры зависят от производителя, конструкционных особенностей изделия, а также дизайна.

Параметры самых распространенных моделей:



Двойные модели имеют один подрозетник. Короб для розеток такого типа имеет два разведенных клеммника. При этом монтажная часть, где размещаются провода, у них общая.

Важно! Материал проводов должен быть идентичным. Если для производства магистрального кабеля использовалась медь, то перемычка должна быть аналогичной – медной.

Технические характеристики розеток: стандарт напряжения в сети

Для России общепринятым стандартом напряжения в сети является 380 и 220В. Электроустановочные устройства, предназначенные для бытового использования, рассчитаны на 220В. Второй вариант применяется в промышленных целях. Это силовые розетки. Иногда трехфазные сети встречаются и в частных домах, где также может быть напряжение 380В, поэтому фурнитура должна быть соответствующей. В Японии и США стандартом напряжения считается 100-127В. Электрическая фурнитура, выпускаемая этими странами, не подходит для подключения к мощным сетям.

Стандартные размеры розеток и выключателей. Высота расположения розеток и выключателей от пола: стандарты и правила

Планируя прокладку электрических кабелей по квартире или дому, собираясь ее менять, необходимо учитывать потребное количество розеток и выключателей, а также наиболее удобные места их положения.

Где должны находиться выключатели и розетки?

Конечно, ответы на этот вопрос так же индивидуальны, как и сами пользователи. Но общие правила таковы.

Выключатели располагают при входе в помещение с внешней или внутренней стороны. Внешнее расположение удобно для небольших комнат, а также помещений, где повышена влажность – туалет, ванная комната, душевая, сауна, бассейн, кухня. В этом случае внешнее расположение позволяет защитить электроприбор от воздействия влаги и при этом не тратиться на влагозащищенные модели.

При размещении внутри необходимо устроить выключатель как можно ближе к входной двери – чтобы пользователь, едва войдя, мог сразу включить свет и не искать устройство в темной комнате. Те же соображения удобства требуют расположения со стороны ручки двери.

Розетки располагают в местах скопления электроприборов либо за ними, если речь идет о крупной бытовой технике – холодильниках, электроплитах, стиральных и сушильных машинах и так далее.

Дополнительно устраивают розетки в тех местах, где никакая техника обычно не подключена, но может потребоваться точка доступа к электросети для периодических работ – например, в коридоре, возле входной двери или на балконе.

Выше или ниже: стандартное положение электроприборов

В современных нормативах на строительство и ремонт нет жестких нормативов на уровень размещения стационарных электроприборов – розеток и выключателей, есть соображения целесообразности и удобства, а также типовые решения.

В отношении высоты выключателя от пола можно придерживаться либо старого советского, либо современного европейского стандарта. Первый, исходя из норм безопасности, предлагает монтировать выключатели на высоте не менее 150 см от пола. Один из вариантов обоснования именно такой высоты – чтобы дети до определенного возраста не могли дотянуться до выключателя. Однако дети сообразительны и находчивы, поэтому полноценной защитой от игр с верхним светом это считать нельзя.

Поэтому «европейский» стандарт, 90 см от пола, более рационален.

Розетки принято крепить в тех местах, где они будут необходимы для подключения электроприборов. По тем же «советским» стандартам нормой на комнату или кухню считались две розетки. Умельцы, конечно, переделывали одиночные розетки, ставя вместо них двойные и тройные, используя переходники, но с учетом нынешнего количества оборудования в квартире двух розеток и даже четырех, шести бывает недостаточно.

Тем более что ряд производителей бытовой техники (например, стиральных машин) напрямую запрещают подключать свои изделия в розетку через переходник.

Высота розеток от пола определяется исходя из расположения подключаемых к ним электроприборов и мебели.

Так, если нужно подключить настольную лампу, гаджеты, которые в подключенном состоянии лежат на столе (комоде, тумбе, полке), логично расположить розетку на высоте 0,15…0,3 м над опорной поверхностью. Если же тумбы (стола, другой корпусной мебели) нет, та же высота принимается от пола.

Но здесь надо также учитывать безопасность розеток во время влажной уборки – они должны находиться достаточно высоко, чтобы случайные брызги во время активного мытья пола не могли попасть внутрь устройства.

Важно: при расчете положения низко расположенных от пола выключателей и розеток высота по евростандарту принимается с учетом плинтуса, то есть фактически от его верхнего края.

Этот параметр принимается также с учетом безопасности во время влажной уборки – ведь плинтуса время от времени моют так же, как и пол.

Если розетки и выключатели монтируют возле мягкой мебели (кроватей, кресел, диванов), необходимо располагать устройства по бокам от мебели на таком уровне, чтобы лежащий (сидящий) человек свободно доставал рукой до розетки, не наклоняясь и не вставая.

Высота положения зависит от высоты мебели. Так, для сравнительно низкой кровати будет достаточно 60 см от пола, для обычной – 70 см. Для высокого рабочего кресла уместнее 75…80 см. Если рядом с мягкой мебелью имеются тумбы, полки, журнальные столики – соответственно, учитывается высота верхней поверхности элемента обстановки.

А вот для очень низких диванов в восточном стиле и кресел-мешков удобнее разместить розетки и выключатели на уровне 30…40 см, то есть примерно на уровне положения локтя сидящего человека или чуть ниже.

Высота розеток на кухне

В этом помещении сосредоточено до половины, а иной раз и больше, общего количества домашней техники. При этом часть техники является встроенной или стационарной, с частью работают исключительно на столе. Поэтому вопрос расположения розеток на кухне – схема и высота размещения – стоит рассмотреть отдельно.

Размеры розеток от пола. В санузле

Число электрических точек в ванной и туалете зависит от размера помещения и числа бытовых приборов, установленных внутри. Часто в санузле достаточно 2 разъемов. Расположение безопасное розетки от пола во влажной комнате монтируют обязательно выше, чем в жилых пространствах. Первую подключают рядом с зеркалом, на расстоянии в 100 см. Сюда подсоединяют электрическую бритву и фен. Для стиральной машины или бойлера выделяют второй элемент, в 1,60 м от пола.

Высота разъемов от пола в санузле Источник Высота разъемов от пола в санузле

В санузле запрещено монтировать проводку очень низко. При случайном затоплении кабели должны остаться невредимыми. По стандартам минимальные параметры – 20 см, безопасный промежуток от крана – 60 см. Из-за высокой влажности выключатель всегда выносят в коридор, объединяя клавишей для туалета.

Интерьер санузла Источник 220.guru

На кухне

Большую часть электроприборов используют на кухне. Постоянно подключены холодильник, телевизор и вытяжка. Для удобства вместе размещают посудомоечную и стиральную машинки. Каждый день работают микроволновка, чайник или кофеварка. С каждым годом ассортимент бытовой техники расширяется, поэтому число розеток определяют частотой эксплуатации.

Высота разъема под холодильник – 30 см. Если дополнительно к точке подключают мультиварку, то параметр увеличивают до 80 см. Для посудомойки и стиралки кабель проводят в 20 см от пола. Для местных светильников монтируют розетки, оставляя расстояние в 10-12 см от них. Над рабочей зоной, в 20 см от столешницы, обустраивают точки для мелкой техники.

Телевизор крепят на кронштейнах, оставляя зазор для подключения в 1,8 м от покрытия. Для мощных приборов (электрической плиты, бойлера) выделяют индивидуальную линию силовую. Если оборудование подсоединять к обычным точкам, то существует риск перегорания проводки.

В гостиной

В зале часто передвигают мебель и используют много электрических приборов. Стандартно на каждой стене монтируют по 2 разъема. Высота установки розеток от пола – в пределах 200-300 мм. К ним можно подключить:

• торшер;
• зарядки;
• пылесос;
• вентилятор;
• игровую приставку.

Несколько секретов установки подрозетников в бетонную стену

Под домашний кинотеатр выделяют отдельные 2 разъема (ТВ, ресивер). Высоту размещения розеток подстраивают под технические характеристики центра. Параметр зависит от расположения телевизора или тумбы, на которой устройство стоит. В среднем, от пола оставляют 1,3-1,4 м. Провода полностью прячут за экраном, без напряжения или провисания.

Комната, загроможденная кабелем, выглядит неэстетично. Для включения кондиционера нужна индивидуальная розетка. Если в гостиной есть компьютер, то под него выделяют разъем. Провода располагают в 15 см от напольного покрытия. При прокладке проводки обязательно учитывают местонахождение мебели и доступ к точкам.

Обустройство гостиной с розетками Источник dizainexpert.ru

Эргономика зала зависит от высоты и расположения всех выключателей в пространстве. Основной тумблер монтируют при входе, на уровне 1,4 м. При усложненном освещении используют модели, состоящие из нескольких клавиш. В зоне домашнего кинотеатра на стене рядом с диваном можно разместить дополнительный рубильник, удаленный от пола на 75 см.

В спальне

В комнате для отдыха достаточно 4 точек подсоединения к электричеству. Стандарт безопасной установки розетки зависит от техники, которая будет от нее работать. По обе стороны ложа монтируют одному разъему, на уровне в 30 см. Сюда можно подключить бра, электронные часы и зарядку для гаджетов.
