Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.

Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.

Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.

В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.

Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.

Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Пеллетная горелка самопал. Конструктивные особенности пеллетных горелок

Основная задача любой горелки – обеспечение равномерного прогрева котла. Это цель достигается посредством переработки гранулированного топлива. С конструктивной точки зрения горелка представляет собой камеру сгорания, которая чаще всего напоминает по форме трубу. Горение внутри такого устройства происходит за счет непрерывной подачи воздуха.

Доставка топлива осуществляется специальным устройством – шнеком. Для нагнетания воздуха в конструкции предусматривается вентилятор, работа которого не дает погаснуть пламени. Горелка может иметь разнообразную форму, которая не оказывает существенного влияния на эффективность устройства. Камеры, которые имеют круглую форму сечения, являются наиболее распространенными. Это связано с тем, что их проще всего изготовить. Однако и прямоугольные варианты встречаются довольно часто.

Устройство пеллетной горелки, где 1 – ЖК-дисплей, 2 – ручка управления, 3 – резервный аккумулятор, 4 – разъем соединительный, 5 – датчик уровня топлива, 6 – предохранительное термореле, 7 – фотодатчик, 8 – двигатель внутреннего шнека, 9 – запальник, 10 – шнек внутренний, топка, 11 – решетка сгорания, 13 – вентилятор.

В круглых горелках, используемых для переработки пеллет, устанавливается плоское основание. Оно используется для размещения топлива и монтируется снаружи к фронтальной поверхности. Стоит отметить, что некоторые горелки имеют возможность подключения GSM-модуля. В качестве примера можно привести пеллетную горелку Терминатор 15. Ее стоимость составляет приблизительно 75 тыс. руб.

Принцип действия данных устройств довольно прост. Вначале опилки загружаются в бункер, после чего происходит их доставка по каналу в горелку. Вентилятор, нагнетающий воздух, поддерживает необходимый уровень пламени внутри устройства. Продукты сгорания накапливаются в зольнике. Очистку этого отсека рекомендуется проводить не реже 1 раза в неделю.

Энергонезависимая пеллетная горелка своими руками. Гравитационные горелки

Гравитационная пеллетная горелка может быть выполнена энергонезависимой, т.к. топливо в ней сыплется прямо в пиролизную камеру, а наддув возможно обеспечить за счет тяги в дымоходе. Ввести гравитационную горелку в рабочий режим также возможно вручную, манипулируя всего лишь заслонкой на горелке и шибером (регулятором тяги в дымоходе). Однако стоит это несколько меньшего КПД котла и большей пожароопасности. Поэтому любая гравитационная горелка требует квалифицированного обслуживания. Будем надеяться, что данная статья поможет читателю и в этом.

Пеллетные горелки с гравитационной подачей топлива

Энергонезависимые гравитационные горелки с ручным управлением промышленностью не выпускаются: при неграмотном пользовании они чрезвычайно опасны. В продажу под названием гравитационных поступают полуавтоматические горелки с подачей топлива «самосыпом». Для предотвращения проскока огня в бункер либо ставят шлюз (слева на рис.) из термореактивных, т.е. расширяющихся при нагревании элементов, либо применяют схему с двойным колосником, справа. Подвижный колосник периодически отходит назад, берет порцию топлива и переносит ее в зону сжигания, одновременно выталкивая золу в зольник котла. Сложная горелка со шнеком в таком случае не нужна, но плоха эта схема тем, что зазор между колосниками быстро забивается остатками золы. Если подвижный колосник застрянет в заднем положении, проскок огня в бункер практически неизбежен, поэтому огневой шлюз в горелке с двойным колосником также необходим.

Без электричества

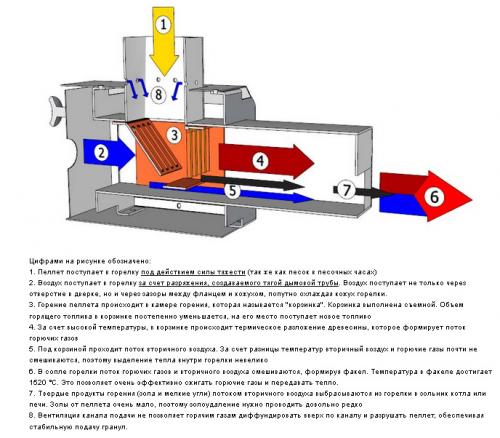

Самодельная пеллетная горелка может быть выполнена энергонезависимой, если ее сделать по корзиночно-факельной схеме:

1. Топливо сыплется непосредственно в пиролизную камеру, представляющую собой стальную перфорированную корзину. Корзину делают съемной, т.к. под каждый калибр (диаметр) пеллет нужна отдельная корзина.
2. Немедленный проскок огня в бункер до определенной степени предотвращает «третичный» воздух, подсасываемый через отверстия в питалеле.
3. Первичный воздух обеспечивает пиролиз топлива в корзине.

Примечание: по описанной схеме строятся и некоторые фабричные горелки, в т.ч. хорошо себя зарекомендовавшие Пеллетроны. Но они ни в коем случае не энергонезависимы, т.к. снабжены встроенной автоматикой. ИБП (источник бесперебойного питания) для Пеллетронов можно приобрести опционально или использовать компьютерный.

Пеллетная горелка своими руками ютуб. Руководство по сборке

Пеллетная печь, собранная своими руками – агрегат, состоящий из горелки, корпуса с теплообменником, топливника, бункера и шнекового механизма (он используется для подачи в котел прессованного топлива).

Горелка

Используемая в печах горелка, может иметь различную конструкцию, чертежи составляются для них отдельно, так как технические характеристики и принцип работы будут также различаться. Объемная горелка устанавливается во время самостоятельной сборки непосредственно в топку нагревательного устройства. Основные материалы горелки – сталь и чугун.

Конструкция пеллетной горелки

Необходимо помнить, что самодельная пеллетная горелка для котла не будет отвечать требованиям безопасности без предварительного контроля со стороны специалиста, так как обычный человек может не знать всех тонкостей работы. Установить горелку нужно в строгом соответствие с нормативами.

Также, горелка для пеллетного котла, собираемого своими руками, может быть дополнена системой поджига. Он бывает ручным и автоматическим. Если выбрана автоматика, то потребуется дополнительно установить электрический вентилятор. Факельная горелка отличается от прочих вариантов небольшой мощностью и имеет удобные для использования в домашних условиях компактные размеры.

Ретортная горелка имеет вид чаши. Ее наполнение производится снизу. Вентилятор подает в зону горения воздух, попадает он в горелку через специальные небольшие отверстия.

Способы подачи топлива в горелку

Покупка

Горелка, собранная в условиях производства, потребует серьезных вложений. Средняя стоимость готовой составляет порядка 75000 рублей. На стоимость влияет:

• Производитель.
• Применяемые материалы.
• Размеры.
• Тип поджига.

В целях экономии предлагается создать горелку своими руками по имеющимся схемам и чертежам.

Изготовление своими руками

Самодельный пеллетный котел, чертежи которого выбраны для работы, должен соответствовать типу горелки. Ее также можно изготовить своими руками. Горелка, работающая в агрегате, является пожаробезопасной. Срок работы при правильной сборке составляет не менее 10-15 лет (производственные варианты способны работать до 20 лет). Все инструменты и комплектующие, которые требует горелка, можно приобрести в обычном магазине.

Пеллетная горелка для твердотопливного котла. Обзор популярных отечественных производителей

Простейшей конструкцией и низкой стоимостью отличаются изделия отечественного бренда ПЕЛЛЕТРОН. Они абсолютно не зависимы от электричества и отлично работают при наличии хорошей естественной тяги. То есть, для достижения максимальной мощности горелочного устройства разрежение в топке котла должно составлять 20 Па, что обеспечит только правильно устроенный дымоход . Атмосферная пеллетная горелка для твердотопливного котла Пеллетрон-15 ставится своими руками практически на любой  агрегат, достаточно лишь прорезать в загрузочной дверце прямоугольный проем. Изделие вставляется в него и с внутренней стороны крепится к дверце винтами, из пространства топки вынимаются колосниковые решетки и прочие детали. Их можно в любой момент вернуть на место, если будет необходимость.

Таким образом, к достоинствам модели можно также отнести малый вес и простоту монтажа. Однако, есть и недостатки:

• Нет системы автоматического розжига, для этого надо пользоваться специальным баллоном с горючей жидкостью и форсункой.
• Мощность регулируется вручную.
• Высокие требования к силе естественной тяги дымохода.
• Мощность изделия ограничена значением 15 кВт, устройство пеллетной горелки Пеллетрон-15 с использованием обычной тяги не позволяет применять ее в более мощных котлах.
• Производитель требует производить очистку камеры и решеток 1 раз в сутки.

Пеллетная горелка апг 25 теплодар

Еще одно изделие отечественного производителя — это пеллетная горелка АПГ 25 Теплодар. Из названия можно судить о мощности устройства – 25 кВт, диапазон регулирования – от 5 до 25 кВт. Принцип работы – факельное горелочное устройство с принудительным наддувом и автоматической подачей пеллет из бункера. Розжиг производится элементом накаливания, процесс полностью управляется контроллером.

В случае отключения электроэнергии подача пеллет будет остановлена, а факел в топке погаснет. Кучка гранул, остающаяся в камере сгорания, будет медленно тлеть при недостаточном количестве кислорода, но это не приведет к закипанию воды в рубашке. Вентилятор осевого типа размещен в задней стенке корпуса. Здесь кроется недостаток: осевые вентиляторы в силу своей конструкции не могут развивать большое давление. Расход воздуха, который нагнетается этим вентилятором, достаточен для того, чтобы автоматическая пеллетная горелка АПГ 25 работала стабильно. Но при этом естественная тяга дымохода должна быть уверенной.

Автоматическая пеллетная горелка апг 25 Теплодар с Куппером

Достоинства изделия – доступная стоимость при наличии автоматики, в том числе аварийной. Конструкцией предусмотрен клапан, не допускающий попадание пламени в загрузочный патрубок для пеллет. В соответствии с паспортом на изделие, пеллетная горелка Теплодар должна очищаться по мере загрязнения, что зависит от качества топлива.

Бренд «Теплодар» хорошо известен на просторах СНГ и производит котлы Куппер с пеллетной горелкой АПГ 25. Это же горелочное устройство можно ставить и на другие твердотопливные отечественные котлы, такие как Валдай, Дон, КЧМ 5 и так далее. В комплекте с АПГ 25 имеет смысл приобрести бункер для гранул, который крепится к корпусу отопителя с лицевой стороны, над горелкой.

Это избавляет от покупки шнековых конвейеров для перемещения пеллет из отдельно стоящего бункера. Как пеллетная горелка для КЧМ 5 может использоваться устройство еще одного популярного отечественного производителя – Общемаш РВ 10/20 мощностью 25 кВт и РВ 14/40 (до 50 кВт).
