Механизм межкомнатного замка. Конструкция
Механизм межкомнатного замка. Конструкция
Чтобы разобраться в особенностях механизмов дверных замков, следует знать, что эта фурнитура представлена в нескольких вариациях. Каждый отдельный тип замка отличается по своим характеристикам, имеет ряд определенных качеств, которые могут стать как плюсом, так и минусом.

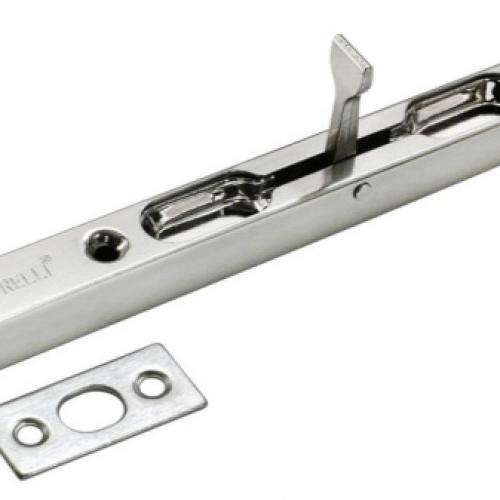

- Шпингалеты. Такой вид межкомнатного замка является самым банальным и примитивным. Его конструкция довольно проста. Стержень с выступом для захвата поворачивается и выдвигается вперед для закрывания двери, при этом в конечной точке фиксируется в специальном задуманном отверстии основной планки. Говоря простыми словами, стержень движется по установленному пространству, где ход вперед способствует закрытию замка, а ход назад открывает дверь. По траектории движения стержня в начальной и конечной точке имеются специальные выступы для фиксации.
Стоит отметить, что в обновленном механизме шпингалетов задействованы пружины. Практическое использование такого типа замка можно увидеть в ванных комнатах.
- Фалевые. Несмотря на простоту используемого механизма, конструкция фалевого замка отличается повышенной прочностью и надежностью. В нем присутствует лишь несколько элементов: ручка для открывания, язычок с конусным кончиком и цилиндр. Основная задача фалевого замка заключается в удержании двери в закрытом виде. Нажимая на ручку, запускается механизм работы: язычок начинает прятаться под воздействием пружинки.
- Защелки с фиксатором кнопочного типа. Довольно часто такие замки устанавливают в спальнях, личных кабинетах и очень редко в ванных комнатах. Его суть работы заключается в ограничении всего механизма посредством нажатия фиксатора ручки с одной стороны. Проще сказать, что заблокировать доступ в спальную комнату можно при нажатии на единственную центральную кнопку в ручке двери. С внешней стороны ручка будет стоять на одном месте. Открыть замок довольно просто: со стороны фиксатора необходимо повернуть ручку против часовой стрелки.

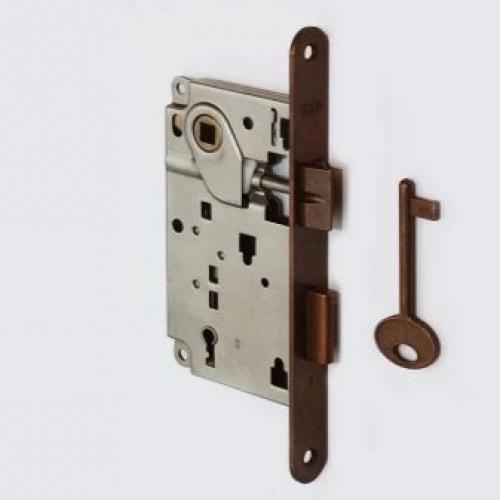

- Врезные замки. Благодаря широкому спектру применения такие варианты замков пользуются весьма большой популярностью. Устройство врезного механизма включает в себя ручку для нажима, внутренний блок конструкции и цилиндр различного вида.
Стоит обратить внимание на то, что каждый отдельный цилиндр механизма отличается индивидуальными особенностями. В одной конструкции замок имеет два отверстия для ключей, в другой вариации рассматривается одна сторона с ключом, а другая – с вертушкой.
- Магнитные замки . В конструкции таких запорных устройств отсутствует вращающийся механизм, за счет чего обеспечивается бесшумная работа. Основа работы магнитного замка заключается в притяжении дверной части и отвечающей планки, оснащенной магнитной пластиной. Сам по себе замок может быть представлен в разных вариациях.
- Накладные замки. На сегодняшний день этот тип запорного устройства считается раритетом, но, несмотря на это, пользуется огромным потребительским спросом благодаря простой конструкции и легкому монтажу.
Установка блока замка происходит с одной стороны дверного полотна. Механизм язычка приходит в движение за счет вращения запорной детали.
Устройство дверного замка с защелкой. Характеристики конструкции
Конструктивно замок представляет собой сложное механическое устройство, состоящее из корпуса, замкового механизма, защёлки, блокиратора, нажимной либо поворотной ручки и декоративной накладки, которая в некоторых моделях заменена отдельными розетками. Особенностью устройств с защёлками является возможность их использования с любым видом замкового механизма, включая сувальдные, цилиндровые, магнитные, электронные и электромеханические модели. Кроме того, запирающие конструкции могут быть оснащены кодовым устройством или иметь комбинированное исполнение.
Наиболее подходящим устройством для установки на входную металлическую дверь является замок сувальдного типа. Механизм такого замка состоит из фигурных пластин, которые имеют большое количество комбинаций, образующих секретный пин. Количество зубчиков на бородке ключа определяют число сувальдных пластин внутри устройства: их количество всегда на одну меньше числа зубцов. Сувальдные замки характеризуются длительным сроком службы и высокой взломостойкостью.
Цилиндровые модели также часто устанавливаются в замках, оснащённых защёлками и ручками. Их механизм представлен в виде цилиндра-личинки с размещёнными внутри фигурными элементами или дисками. Открывание двери происходит при совпадении выемок на ключе с выемками на фигурных элементах. Такие устройства также достаточно надёжны и удобны в использовании, причём установленная в них защёлка нередко исполняет роль запирающего ригеля. Захлопывание защёлки в таких конструкциях обусловлено её скошенной формой. Язычок сжимает пружину и быстро входит в паз, после чего пружина разжимается и возвращает защёлку в исходное положение.
Дверные замки, оснащённые ручкой и защёлкой, могут иметь цельное исполнение, при котором и защёлка, и запирающий механизм располагаются в едином блоке и закрываются общей декоративной планкой. Также механизмы могут быть выполненными в виде отдельных устройств, оснащённых каждый своей декоративной розеткой. Установка таких замков производится методом их врезания в полотно, что способствует максимальному сохранению внешнего облика двери и повышению взломостойкости.
Ремонт замка межкомнатной двери. Врезной замок для двери. Ремонт и уход за ним
Рассмотрим подробно наиболее распространённую среди всех типов замков конструкцию, используемую как в деревянных, так и металлических дверях.
Врезной замок отличается высокой надежностью, связанной с простотой механизма. Самым сложным узлом в его конструкции является цилиндровый механизм, который легко меняется. Его замена производится при подклинивании ключа, периодической блокировки механизма, потере ключей и т. д.
Проверка работоспособности любых замков и их ремонт:
- Открыть дверь.
- Проверить работу замка на наличие люфтов и заеданий.
- Сравнить работу замка при открытой и закрытой двери, если в закрытом состоянии механизм работает хуже (заедает, не закрывается, туже перемещается), проверить запорные планки на трение с ригелем, изменить геометрию запорных планок для устранения трения.
- Снять замок.
- Открыть защитную крышку механизма.
- Сфотографировать расположенный внутри механизм.
- Очистить механизм от пыли, ржавчины, старой смазки.
- При необходимости промыть замок керосином.
- Проверить целостность пружин, состояние механизма перемещения ригеля.
- Проверить работу секрета без замка, при необходимости заменить его.
- Собрать замок в соответствии с фотографией.
- Установить замок на посадочное место.
- На открытой двери проверить работу механизма замка.
- Проверить работу механизма замка на закрытой двери.
Для того чтобы избежать поломки замка в самый неожиданный момент, при первых признаках неисправности необходимо сделать его техническое обслуживание. В его процессе можно выявить проблемные узлы и устранить причину, по которой замок стал «хуже работать». Кроме того, регулярное ТО, проводимое для домашней двери раз в несколько лет, позволяет значительно продлить ресурс работы замка.
Во время проверки особое внимание необходимо уделить состоянию пружин механизма, при необходимости вернуть их в зацепление с посадочными местами, а в случае поломки — заменить. Проверить в отдельности каждый механизм замка, выявить места повышенного трения и невыполняющие свои функции узлы, восстановить работу механизма (поставить на посадочное место тяги, заменить пластиковые втулки, выровнять погнутые делали, заменить изношенные).
Чтобы выполнить техническое обслуживание или ремонт врезного замка, нужно извлечь механизм из двери.
1. С помощью шестигранника выкрутить винт, фиксирующий к квадрату внешнюю ручку двери.
2. Выкрутить фиксирующий цилиндровый механизм болт
3. Потянуть секрет на себя. В момент, когда появится сопротивление, прокрутить ключ в замочной скважине для того, чтобы язычок секрета вышел из зацепления с корпусом и механизмом замка.
4. Раскрутить и снять фиксирующие ручки замка болты.
5. Снять сами ручки и квадрат.
6. Раскрутить фиксирующие корпус врезного замка винты и снять его.
7. Очистить посадочное место замка от пыли и стружки.
8. Выполнить проверку целостности механизма ручек, очистить его от пыли и смазать. Особое внимание при этом нужно уделить пружинам возвратного механизма и ограничителям.
Устройство замка межкомнатной двери с защелкой. Выбираем и устанавливаем защелки на межкомнатные двери
На долгожданном завершающем этапе ремонта в квартире устанавливаются межкомнатные двери. В большинстве случаев использовать запирающие замки для таких дверей просто нет необходимости. Поэтому в дверное полотно врезаются защелки. В статье будет рассказано об особенностях конструкции и установки дверных защелок с фиксатором.
Особенности и разновидности
Устройства с фиксатором для межкомнатных дверей по типу монтажа бывают наружными и врезными. Защелки первого типа гораздо проще установить, собрать и разобрать при необходимости. Минусом является то, что они существенно портят внешний вид дверного полотна. Поэтому наибольшим спросом пользуются именно врезные фиксирующие механизмы.
Такие защелки для межкомнатных дверей представлены на рынке в большом ассортименте. В зависимости от пожеланий и назначения можно без труда выбрать оптимальный вид фиксирующего устройства. По принципу работы и особенностям конструкции врезные дверные защелки делятся на несколько групп.
Магнитные
Фиксирующее дверь устройство состоит из двух частей: металлической пластины и магнитного элемента. Магнит и пластина размещаются на боковой части дверного полотна и на косяке. Принцип работы такого фиксатора очень прост: при закрывании магнит притягивает металлический элемент, тем самым удерживая дверь в неподвижном закрытом положении. Для открывания дверей с магнитным фиксирующим элементом используется неподвижная ручка.
Второй разновидностью фиксаторов данного типа являются модели, где магнит выполнен в виде подвижного язычка. Достоинством такой защелки является то, что она практически бесшумная. Также очень востребованы и удобны такие ее характеристики, как плавность работы, длительный срок службы.

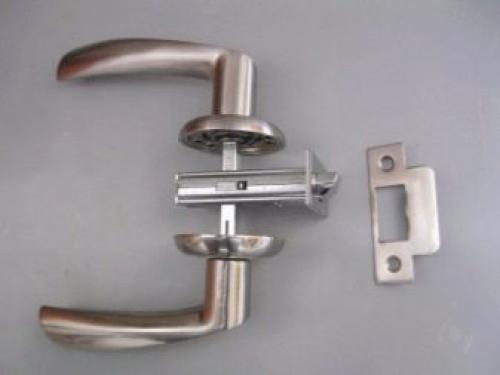

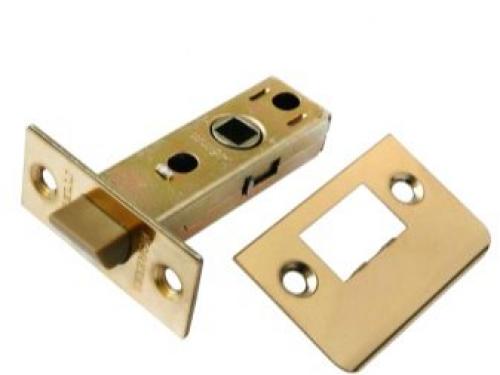

Фалевые
Такой врезной механизм имеет подвижный выдвижной язычок со скошенными под углом контурами. На косяке крепится пластина с пазом. При закрывании язычок входит в паз и фиксирует положение двери. Открывание происходит при надавливании на подвижную ручку, которое приводит к выдвижению язычка из паза освобождению дверного полотна от фиксации.

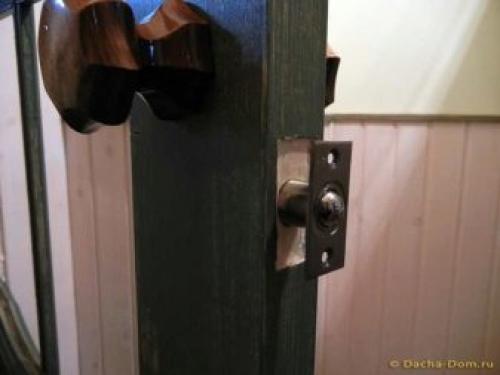

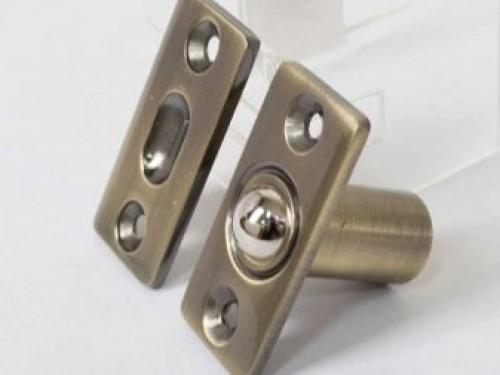

Роликовые
Вместо язычка в таких защелках используется подпружиненный ролик. При закрывании он входит в небольшую выемку и препятствует открыванию двери. Такие защелки могут приводиться в движение с помощью неподвижной ручки с приложением некоторого усилия. Также есть модели, открывание которых происходит при нажатии на ручку-рычаг.
Защелки с запирающим фиксатором
Обычно механизмы данного типа устанавливаются на двери в санузел или ванную. Их особенностью является то, что они оснащены специальным блокирующим элементом. При повороте блок-ключа фиксатор перестает открываться при нажатии на дверную подвижную ручку. Таким образом, помещение защищается от нежелательного проникновения на определенное время.
Как выбрать?
Чтобы приобрести качественное фиксирующее устройство для межкомнатной двери, следует обратить внимание на следующие критерии.
- О качестве защелки говорит плавность работы. Во время открывания и закрывания не должно быть заеданий, щелчков.
- Лучше всего выбирать устройство с пружинами средней жесткости. Слабые пружины могут со временем перестать удерживать дверное полотно, особенно если оно довольно тяжелое. А механизмы с тугими пружинами потребуют приложения усилий для открывания двери.
- Внимательно осмотрите изделие и оцените его внешний вид. На корпусе и деталях не должно быть царапин, трещин, сколов, следов химических повреждений, ржавчины, дефектов покраски.
- Немаловажным является и тактильное восприятие. Ручка должна быть приятной на ощупь, удобно ложиться в руку.
- Постарайтесь подобрать технические характеристики, которые максимально подходят под условия эксплуатации. Например, если дверное полотно очень тяжелое и массивное, следует выбирать защелку из особо прочных материалов. Данные о фиксирующем механизме можно найти в паспорте изделия.
- Лучше всего, если в квартире или доме ручки и защелки будут выполнены в едином стиле. Также немаловажно, чтобы этот элемент соответствовал оформлению дверей. Дизайнеры интерьера не рекомендуют ставить защелки, ручки и петли разных цветов.
- Определитесь с функцией, которую должен будет выполнять фиксирующий механизм. Для установки на двери в ванную или санузел лучше всего остановиться на замке с фиксатором. Для спальной и детской комнаты хорошим вариантом будет бесшумный магнитный фиксатор.
