Конструктивно любой ленточно-шлифовальный станок состоит из следующих элементов:

• электрический двигатель;
• шкив с закреплённым прямым роликом;
• натяжные ролики;
• поворотный прижимной механизм;
• абразивная лента;
• основание.

Для расширения функциональных возможностей агрегата отдельные конструкции имеют дополнительные элементы, позволяющие проводить работы с сильно загрязнёнными или подвергшимися глубокой коррозии поверхностями. В этом случае на ведущий вал двигателя устанавливается абразивный диск.

Самодельный гриндер собирается по аналогичной схеме, как и профессиональный.

Основным принципом работы такой шлифовальной машины является приведение в движение абразивной ленты с помощью системы роликов.

Она состоит из главного ролика, который является ведущим. Он закрепляется на валу двигателя. Остальные ролики являются второстепенными или ведомыми. Они имеют механизм регулировки, который позволяет изменять натяжение ленты. Для изменения угла наклона гриндер имеет механизм его регулировки.

Двигатель для гриндера выбирают исходя из перечня работ, которые планируется выполнять, производительности и степени нагрузки. На промышленную версию устанавливают двигатель, рассчитанный в соответствии с заданными параметрами. Он позволяет получить требуемую скорость ленты, а также бесперебойность работы длительное время. Величину этого параметра определяют обороты вала двигателя и размер шкива. Наиболее оптимальной скоростью движения ленты, считается скорость, около 30 м/сек. Для упрощения получения необходимых параметров разработана сводная таблица. С ее помощью можно найти нужную скорость движения ленты в зависимости от числа оборотов выбранного двигателя. Её можно точно рассчитать, используя известные формулы и данные таблицы.

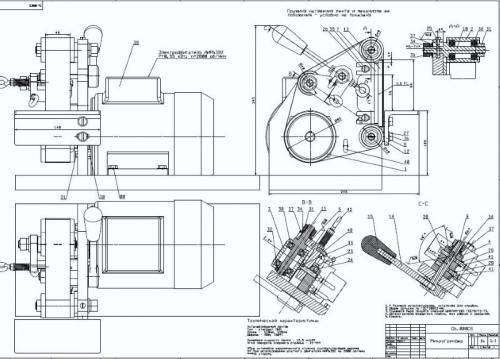

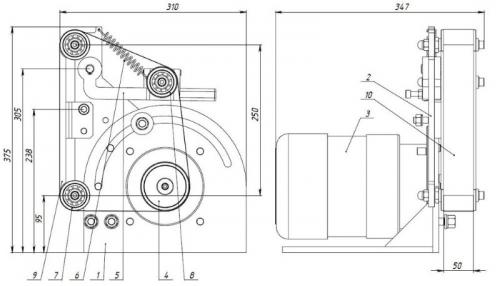

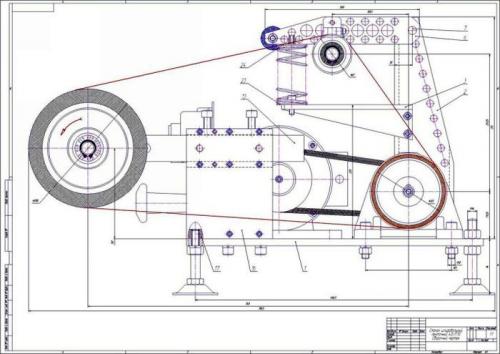

В современной литературе и интернет порталах можно найти чертежи с размерами различных конструкций гриндеров. При выборе схемы и конструкции будущего устройства необходимо оценить свои возможности по приобретению или изготовлению каждого элемента такого агрегата. Например, какой электродвигатель планируется использовать. Определить необходимые габариты всего изделия. Какой тип ленты планируется применять в своей работе.

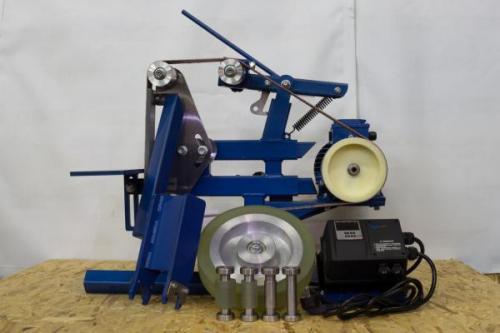

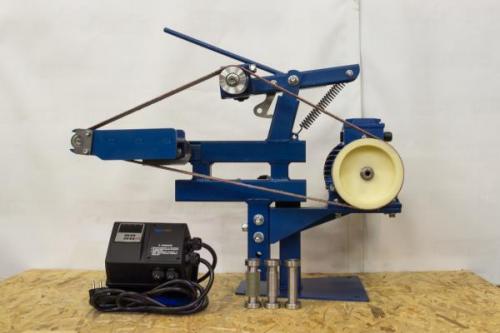

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Гриндер — это шлифовальный станок, используемый для обработки и заточки изделий из металла, дерева и пластмассы. Все зависит от жесткости ленты. Чем жестче лента, тем более прочный материал можно обработать. Кроме финальной шлифовки изделий, гриндер также может удалить ржавчину с поверхности. Нужный в хозяйстве инструмент. Цена на готовые изделия варьируется от 20 до 170 тысяч рублей. Но изделие можно сделать в домашних условиях. Важно только разобраться с деталями и мощностью устройства.

Принцип работы

Конструкция состоит из трех основных элементов.

• Мотор.
• Шлифовальная лента.
• Ролики. Различают главный и второстепенные.

Основным элементом механизма является мотор и привод, они подают вращательный момент на ролики, которые крутят ленту. Комплектующие вы можете сделать из металла, из фанеры и пластика.

Гриндеры различают стационарные и ручные. В конструкцию стационарного гриндера входит стол с зажимами, который можно установить где угодно. Также стол способен изменять угол наклона и поворачиваться на 180 градусов. В качестве мотора подойдут двигатель от стиральной машины, дрели, болгарки. Главное это количество оборотов.

Производительность станка зависит от устройства ленточного механизма и от количества заготовок. Если вы планируете использовать длинную ленту, то вам нужен мощный мотор.

Также в изделиях предусмотрены зажимы, на тот случай если натяжение ленты ослабеет. В качестве зажимов выступают обычные болты или пружинный механизм. Ролики в готовом изделии должны быть установлены вертикально друг к другу. Если изменить местоположение роликов есть риск порвать ленту.

Очень важно правильно выбрать ленту. Так как от данного элемента будет зависеть скорость заточки изделия. Ленты различают по длине, по ширине и по зернистости.

Лента для гриндера должна соответствовать следующим условиям:

• Материал, из которого сделаны ленты, должен быть эластичным.
• Лучше использовать тканевую основу.
• Нужен качественный абразивный материал.
• Должна выдержать скорость более 1500 оборотов в минуту.

При работе необходимо иметь в виду физические свойства обрабатываемых деталей. Так как от этого зависит скорость работы изделия. При изготовлении шлифовальной машины в качестве «сердца» прибора используют двигатели от электроприборов, например мотор из стиральной машины, болгарки.

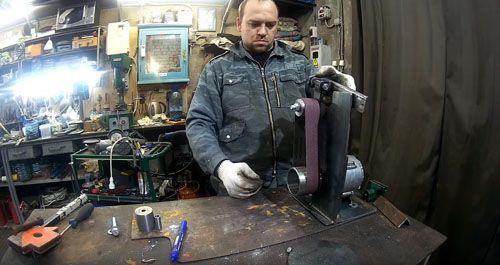

Гриндер с двигателем от стиральной машины

Нам понадобятся следующие материалы и инструменты:

• Двигатель от стиральной машины.
• Абразивная лента.

• Две стальные пластины.
• Ушки, болт, шайба.
• Ролик.
• Сварочный аппарат.

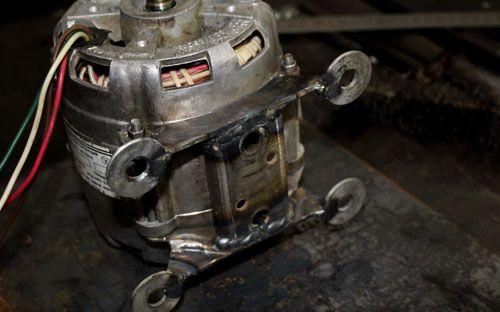

Устанавливаем на мотор две пластины. На пластины прикрепляем шайбы. Данные крепления обеспечат надежную установку двигателя на раму.

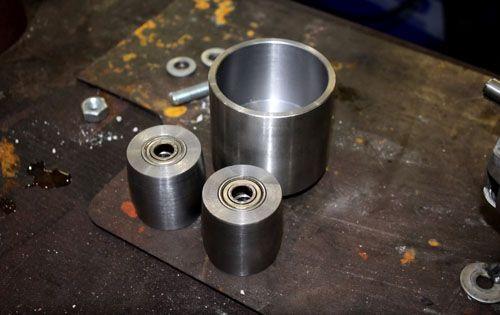

Используем ленту 610×45 миллиметров. Болт, ролик и ушки нужны для механизма, контролирующего положение роликов. В металлической пластине вырезаем отверстие для мотора. Привариваем к раме металлическую пластину. Также крепим уголок для двигателя, чтобы он прочно фиксировался на нем. Монтируем шкив на вал двигателя. Затачиваем ролики, в них будут установлены подшипники.

Выбираем место для крепления удерживающего механизма главного ролика. Выправляем общую конструкцию, чтобы абразивная лента была максимально натянута.

Сверлим отверстие для болта, впоследствии контролирующем всю установку. Это позволит регулировать уровень натяжения ленты. Также позволит контролировать угол наклона роликов.

Самоделка с двигателем от стиральной машины позволяет заточить мелкие детали.

Гриндер, предназначенный для дрели

Данная установка представляет собой специальную насадку.

Нам понадобятся следующие инструменты и материалы:

• Лист металлический.
• Подшипники.
• Вал с шестернями.
• Абразивная лента.

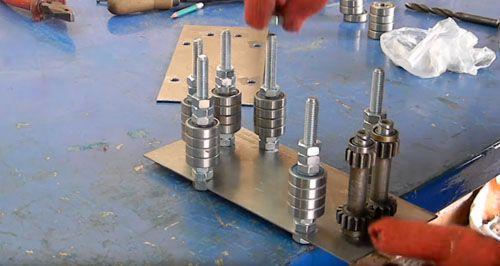

Из металлического листа вырезаем две пластины размером 110×250 миллиметров. Сверлим несколько отверстий в пластинах. На шпильках нарезаем резьбу 120 миллиметров. Крепим ролики на шпильки и фиксируем с помощью болтов.

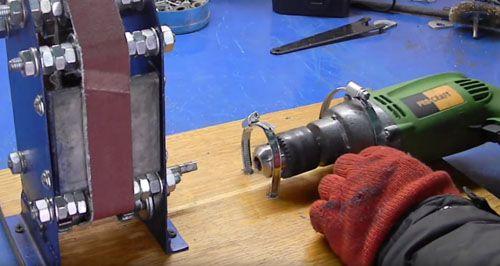

Абразивную ленту натягиваем между металлическими пластинами. Самоделку устанавливаем на раму, а дрель закрепляем с помощью хомутов.

С помощью данного гриндера можно заточить ножи или другие плоские изделия.

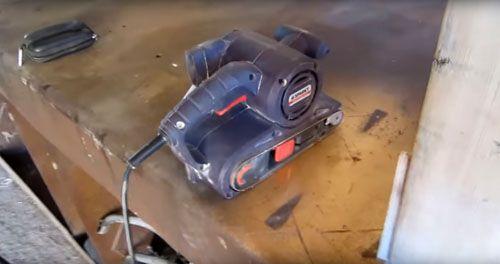

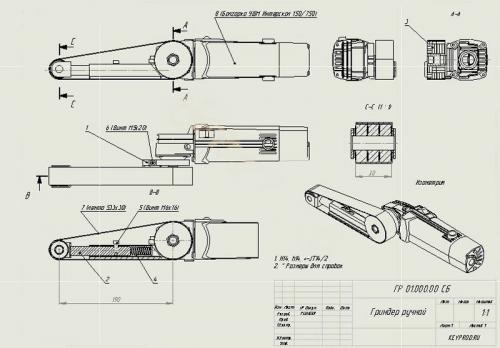

Гриндер из болгарки

Самый простой вариант гриндера, который можно изготовить самостоятельно. Такой аппарат применяется для шлифовки сварочных швов. Но если закрепить гриндер на столе, то с помощью него можно заточить ножи и различные режущие инструменты.

Гриндер из шлифовальной машины

В данном случае нам понадобится шлифовальная машина.

Собираем основание для крепления машины.

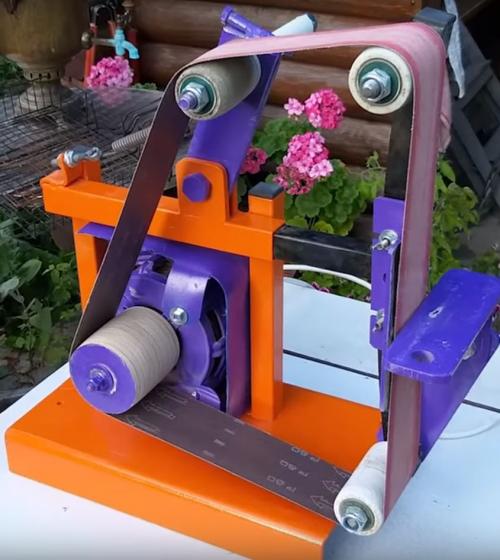

Гриндер своими руками. Самодельный гриндер. Важные моменты.

Конструкций самодельных гриндеров множество. Кто-то делает их с применением двигателя от старой стиральной машины, кто-то делает из старой болгарки или дрели, но объединяет все эти модели одни и те же технические детали. Разберём их подробнее.

Габаритные размеры и конструкция

Каких-то конкретных размеров одинаковых для всех гриндеров не существует, они могут быть сугубо индивидуальные в каждом конкретном случае. При выборе габаритных размеров и конструкции ленточно-шлифовального станка нужно руководствоваться свободным пространством в вашей мастерской и правилом, чем длиннее лента, тем более стойкой к истиранию она будет и соответственно реже ее придется менять. Если вы собираетесь приобретать готовые уже склеенные ленты для гриндера, то станок нужно конструировать с учетом размера этих лент. Если же вы собираетесь клеить ленты сами, то размеры станка могут быть произвольные, но лучше всего придерживаться стандартных размеров лент.

Абразивные ленты для гриндера по ширине выпускаются двух типоразмеров: 50 и 100м. Длина таких лент может быть 610, 915, 1230, 1600, 1800, 2000 миллиметров.

Лучше всего если у вас в наличии будет абразивная лента нужной длины, тогда под нее легче будет подгонять размеры гриндера.

Основные узлы гриндера – это каркас станка с рабочим столиком и прижимом для ленты, электродвигатель с приводным роликом, натяжной ролик, бочкообразный ролик и при необходимости дополнительные ведомые ролики. Бочкообразный ролик может быть одновременно и натяжным роликом.

Самый компактный гриндер можно сделать всего с двумя роликами, один приводной на валу электродвигателя, а второй натяжной бочкообразной формы.

Сделать гриндер своими руками в домашних условиях. Лента все же лучше

Ленточный гриндер позволяет делать все то же, что и дисковый, и многое другое. Поэтому далее мы сосредоточимся на том, как своими руками сделать именно ленточный шлифовальный станок. Любители, ориентируясь на промышленные образцы, делают гриндеры порой весьма замысловатые, см. рис.:

Самодельные ленточные шлифовальные станки

И это оправдано: конструкция и кинематика ленточного гриндера весьма пластичны, что позволяет с успехом использовать подручные материалы и старый металлохлам. Нужно только соблюдать 3 принципа:

1. Не делайте так, как на втором слева фото рис.: лента абразивной стороной должна касаться только обрабатываемой детали. Иначе абразив съест и обводные ролики, и себя. Точность и чистота обработки на протяжении одной рабочей операции окажутся непредсказуемыми;
2. Конструкция станка должна обеспечивать равномерное натяжение ленты независимо от характера производимой операции;
3. Скорость движения ленты должна соответствовать характеру производимой операции.

Кинематика и конструкция

Как сказано выше, конструкций гриндеров существует множество. Соображая, из чего бы и как соорудить гриндер себе, лучше ориентироваться на промышленные образцы, предназначенные полностью механизированной для точной и чистой шлифовки крупногабаритных профилированных деталей: раз «шкурит» как надо лопасть пропеллера самолета или ветродвигателя, то и с любой другой работой справится.

Кинематические схемы гриндеров указанного назначения даны на рис.:

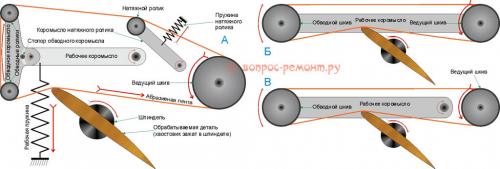

Основные кинематические схемы ленточных шлифоавльных станков (гриндеров)

Поз. А – самая сложная и совершенная, с тремя коромыслами. Если длина коромысла натяжного ролика прим. в 2 раза меньше, чем рабочего, то, регулируя натяжение пружин, можно добиться равномерного натяжения ленты при ходе рабочего коромысла на 20-30 градусов вверх и вниз. Наклоном обводного коромысла, во-первых, станок перенастраивается под ленты разной длины. Во-вторых, таким же образом можно оперативно менять натяжение ленты для разных операций. Рабочей ветвью ленты может быть любая, кроме сбегающей с ведущего шкива до натяжного ролика, т.е. гриндер с 3-мя коромыслами одновременно и горизонтальный, и вертикальный.

Схема с соосно качающимся коромыслом (поз. 2) проще, дешевле и по точности обработки не уступает предыдущей, если длина коромысла между осями – не менее 3-х поперечников обрабатываемой детали. Чтобы на сбить профиль шлифовкой, ход коромысла ограничивают упорами в пределах 10 градусов вверх-вниз. Прижим ленты к детали чаще всего гравитационный, под весом коромысла с обводным шкивом. Натяжение ленты возможно в некоторых пределах оперативно менять, подтянув коромысло вверх слабой регулируемой пружиной, отчасти компенсирующей его тяжесть. Гриндер данной схемы может работать как шлифовальный для мелких деталей с придвижного столика. В таком случае коромысло жестко фиксируется горизонтально, а рабочей поверхностью ленты будет обегающая обводной шкив. По схеме с соосным коромыслом сделан, напр., достаточно популярный гриндер BTS50. Недостатки схемы, во-первых, технологически сложный соосный с ведущим валом шарнир коромысла. Во-вторых, необходимость в эластичной ленте: если сделать обводной шкив скользящим подпружиненным, точность обработки падает. Этот недостаток при обработке мелких деталей полностью устраняется дополнительным натяжным роликом, см. далее.
