Виды полипропиленовых фитингов. Основные типы

Виды полипропиленовых фитингов. Основные типы

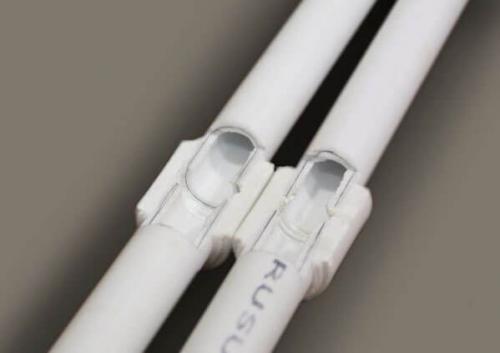

Виды современных фитингов для полипропиленовых труб не всегда сделаны только на основе этого материала. Есть комбинированные модели, которые сочетают в себе переход с пластика на металл. Есть разновидности, которые предполагают наличие заслонки, представляют собой кран, что обеспечивает контроль над работой конкретного контура водоснабжения. Соответственно, фитинги могут различаться по назначению, по способу использования и монтажа. На рынке можно выделить следующие разновидности:

Некоторые варианты муфт, представленные на рынке

• Муфта. Это переходник, предназначенный для соединения двух труб одинакового либо разного диаметра. Соответственно, муфтой можно назвать переход с пластика на металл, поскольку он тоже позволяет соединять две разновидности труб. Муфтам свойственно наличие резьбы, гайки, уплотнительного кольца, что особенно характерно для переходников с пластика на металл.
• Переходник. Здесь речь идёт о полипропиленовой разновидности, которая, например, с одной стороны имеет диаметр под 32 трубу, с другой диаметр занижен, например, 25 мм. Переходники нужны чтобы заузить контур системы трубопровода, что позволяет создать избыточное давление в контуре.
• Уголок. С уголком всё понятно. Этот вариант позволяет развернуть контур в нужном положении. Угол бывает на 90, и на 45 градусов. Их диаметры могут быть равнозначны, то есть в угол зашла 32-труба, вышла аналогичная. Он может иметь заужение, что так же легко достигается при помощи переходника.

Американка – одна из множества вариантов, представленных в продаже

*

• Американка. С появлением этого соединения монтажники существенно смогли облегчить себе работу. Американка представляет собой совокупность пластика и металла. То есть, это разъемное соединение, которое уплотняется резиновой вставкой. Американки удобно устанавливать в разъемных участках системы отопления и водоснабжения, например, на месте установки циркуляционного насоса, а также при подключении гидроаккумулятора.
• Тройник – это элемент системы, который предназначен для отвода трубы в той или иной части. Тройники активно используются при подключении радиатора, поскольку позволяют запитать этот нагревательный элемент и продолжить систему дальше. Как и уголки, они могут отличаться диаметром входных и выходных отверстий.

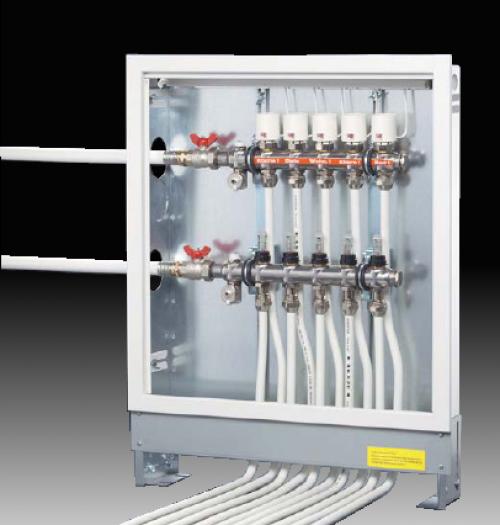

Коллектор, собранный на основе полипропилена

• Полипропиленовый коллектор используется для распределения жидкости в магистральной трубе. При должной сноровке коллекторы можно собрать самостоятельно из тройников, сделав для себя необходимое количество отводов. Коллектор такого плана будет гораздо дешевле, чем привычный металлический коллектор теплого пола в частном доме.
• Крестовина. Этот элемент удобен для распайки котельных. Крестовина имеет четыре отвода, каждый из которых расположен под углом 90 градусов относительно друг друга.

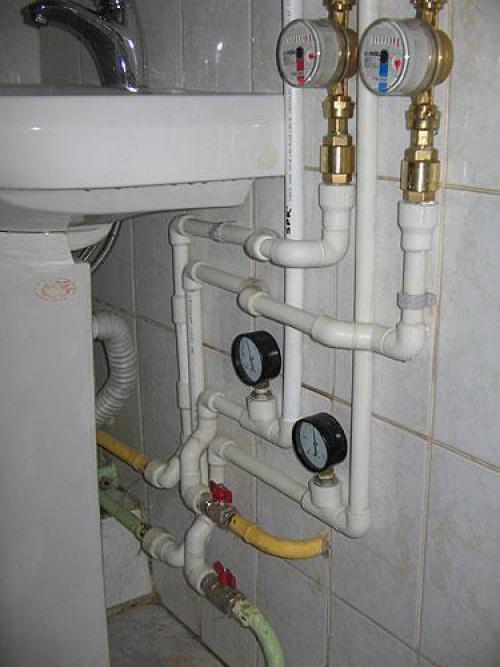

• Обвод. Представляет собой средства перехода, что важно при оборудовании котельной. Благодаря обводу можно обойти горячую или холодную трубу, без нарушения целостности. Наличие таких изделий существенно экономит время монтажника при работе.

Какие трубы лучше для водопровода металлопластик или полипропилен. Полипропилен и металлопластик. Плюсы, минусы и правила выбора.

Два самых популярных вида полимерных трубопроводов для внутреннего водоснабжения и отопления - и. Давайте рассмотрим их отличия, преимущества и недостатки.

И те и другие трубы могут выполнять 4 основных функции:

1. ХВС (холодное водоснабжение)

2. ГВС (горячее водоснабжение)

3. Отопление

4. Водяные тёплые полы

Но у каждой из этих функций есть свои нюансы - для одной предпочтительнее металлопластик, для другой полипропилен. Рассмотрим этот вопрос подробнее:

Сначала сравним между собой эти 2 вида трубопроводов по разным параметрам:

1. Свойства трубопроводов

Видно, что по основным характеристикам металлопластик превосходит полипропилен. Но вышеперечисленные характеристики могут иметь значение только для систем отопления и тёплого пола, а для водоснабжения характеристик полипропилена вполне достаточно.

1. Стоимость

Полипропиленовые трубы значительно дешевле металлопластиковых, а фитинги и подавно.

1. Удобство монтажа

Здесь у металлопластиковых труб есть весомое преимущество – их можно гнуть. А изменить направление полипропиленовой трубы можно только с помощью фитингов. По скорости монтажа также выигрывает металлоплатик – зачистка и сварка полипропиленовых фитингов занимает намного больше времени, чем завинчивание обжимных фитингов или опрессовка пресс-фитингов для металлопластика. Хотя незачистные полипропиленовые трубы значительно ускоряют монтаж.

1. Надежность и долговечность соединений

Самое надёжное соединение обеспечивают пресс-фитинги для металлопластика. Несколько уступают им сварные фитинги для полипропилена (важна правильная зачистка труб!). Наименее надёжны обжимные фитинги – часто текут. Поэтому для замуровывания в стены подходят только сварные и пресс-фитинги. Преимущество полипропиленовых труб это стойкость к размораживанию. То есть если вода в трубе замерзла, можно не беспокоиться за ее целостность, труба расширится и при оттаивании примет первоначальную форму. Металлопластиковую же трубу может разорвать.

1. Стоимость необходимых инструментов

Для работы с полипропиленом нужна зачистка + сварочный аппарат.

Это обойдётся в среднем менее, чем в 3000 руб.

Работа с обжимными фитингами для металлопластика обойдётся ещё дешевле – ножницы для резки труб и пара разводных ключей.

Здесь мы уложимся в 1000руб. Но о недостатках этих фитингов говорилось выше.

А работа с надёжными пресс-фитингами потребует покупки пресс-инструмента (ручной – от 5 т.р., электрический – 50 т.р.)

1. Эстетика.

Внешний вид, разумеется, привлекательней у металлопластиковой трубы с блестящими металлическими фитингами. Но это там - где фитинги не замурованы в стены, а находятся на виду.- металлопластик- полипропилен

При скрытой проводке этот фактор значения не имеет.

Всё вышесказанное определяет потребительские предпочтения:

1. Для холодного и горячего водоснабжения покупатели чаще выбирают полипропилен – благодаря низкой стоимости, приемлемым техническим характеристикам и возможности скрытой проводки
2. Для отопления используется и то и другое. Здесь преимущества полипропилена уменьшаются - многим не нравится неказистый внешний вид полипропилена, да и стоимость армированных полипропиленовых труб выше, чем обычных (которые используются для водоснабжения). Кроме того , в системах отопления выше требования и нагрузки. Поэтому полипропилен в системах отопления используется чаще в бюджетных объектах, а в остальных случаях - металлопластик.
3. Для тёплого пола большинство монтажников рекомендует металлопластиковые трубы с пресс-фитингами – самый дорогой, но самый надёжный вариант.

Эта ситуация, конечно, может меняться - прогресс не стоит на месте , постоянно появляются новые или изменяются старые товары. Но в данный момент ситуация именно такая.

Полипропиленовые трубы , кроме того, делятся на несколько видов. Для полноты картины необходимо внести ясность и сюда.

Итак, три вида полипропиленовых труб:

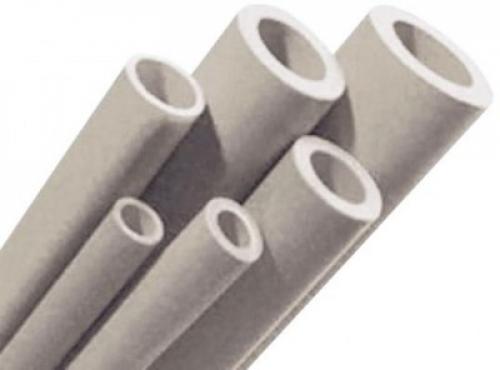

1. Труба для холодной и горячей воды . Она НЕ АРМИРОВАНА вообще ничем и не требует зачистки перед пайкой.

Разумеется, это самый дешевый вид трубы и она не подходит для отопления.

Эти трубы созданы для более тяжелых условий эксплуатации. Они обладают гораздо меньшим коэффициентом линейного расширения, что дает больше возможностей при монтаже и обеспечивает их большую устойчивость при воздействии критичных температур.

Такие трубы является зачистными. То есть, перед пайкой у них необходимо снять верхний защитный

пластиковый слой и слой алюминия. Для зачистки применяется специальный инструмент, который есть

в нашем ассортименте:

Зачистка, конечно, добавляет работы монтажникам, поэтому зачистная труба особой любовью у них не пользуется. Но есть случаи, когда применение такой трубы обязательно.

Виды полипропиленовых фитингов и соединений. Какие бывают фитинги для полипропиленового трубопровода

На рынке для потребителей доступны фасонные части, которые различаются по двум основным показателям – форме и диаметру. При монтировании используются следующие виды фитингов для полипропиленовых трубных систем:

• переходники;
• муфты;
• тройники;
• уголки;
• компенсаторы.

Самый простой вид фитингов – муфты. По своей форме немного напоминают бочонок. Предназначаются для соединения труб с одинаковым диаметром, к примеру, трубопроводу системы отопления. К простым пресс-фитингам к полипропиленовым трубам также относят и вид переходников, на концах с разных сторон выходы всегда больше или меньше – для того чтобы стыковать трубы различных по своему диаметру. При использовании переходника с резьбовой трубы на клеевую, с одной стороны, присутствует наружная резьба, а с противоположной – внутренняя.

Наиболее часто применяется такой вид фитинга, как муфта

Уголки актуальны, когда необходимо повернуть трубы водопровода без изгиба самой трубы. Фасонные части уголки с наружной резьбой используются для трубы с сантехникой или смесителями.

Совет! Уголки могут поворачивать трубы не только на 90 градусов (образуя прямой угол), но и на 45.

Использование тройника для полипропиленовых труб поможет соединить на разводе одновременно несколько труб в канализации, системе отопления. В зависимости от необходимости бывают тройники с разными диаметрами и внутренними рельефами. Полипропиленовые фасонные части уголки помогут соединить трубы с различным сечением.

Соединение полипропиленовых труб фитингами. С какими деталями стыкуются изделия из полипропилена

Если вы не знаете, как соединить полипропиленовые трубы, наши разъяснения окажутся кстати. Данная разновидность труб востребована при подготовке магистралей водопровода, отопления и орошения. Из-за долговечной эксплуатации полипропиленовых труб в сети водоснабжения, а это примерно полвека, такой вид все чаще предпочитают в качестве замены изношенных линий. А также данные трубы превосходно комбинируются со вспомогательными элементами из стали и полиэтилена.

Все трубы из полипропилена, согласно сфере применения, классифицируются на виды:

1. Обычные трубы для монтажа трубопроводов с холодной водой (PN 10, 16).
2. Универсальные толстостенные трубы для проведения отопительной системы, выдерживающие горячую воду с температурой +80ºC (PN 20).
3. Композитные трубы, имеющие прослойку из металла или капрона, счищаемую при спайке. Применяются для монтажа системы отопления, где предельная температура горячей воды может достигать +95ºC (PN 25).

Соединения труб из полипропилена отличает отсутствие швов между составляющими трубопровода.

При их диаметре меньше 50 миллиметров можно воспользоваться всевозможными фитингами:

• муфтами для соединения участков одного поперечного размера;
• крестовинами для образования разветвлений;
• заглушками для герметизации концов трубы;
• переходниками для стыковки трубных изделий всевозможных диаметров;
• штуцерными фитингами для соединения труб с гибкими шлангами.

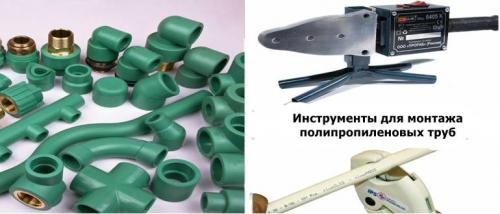

Если вы решили выполнить монтаж пропиленовых труб своими руками , то, в первую очередь, нужно купить или взять в аренду особый паяльник с насадками.

В придачу к нему потребуются:

• ножницы для труб из пластика;
• рулетка, маркер для разметочных работ;
• зачистка для трубных поверхностей.

Виды фитингов для полипропиленовых труб с названием и описанием. Порядок сварки полипропиленовых труб с фитингами

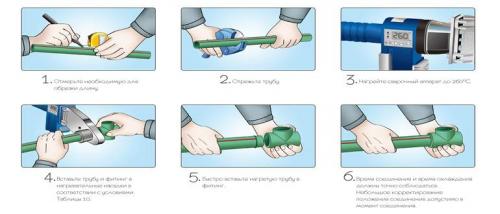

Самостоятельный монтаж бытового трубопровода из полипропилена при наличии необходимого оборудования и качественных комплектующих сложностей не представляет. Для этого потребуется специальный паяльник с подходящим по размеру насадками для труб и фитингов. Порядок работы следующий:

1. Строго перпендикулярно отрезать роликовым труборезом кусок трубы нужного размера.
2. Срез зачистить наждаком (дополнительно можно обезжирить).
3. Закрепить на паяльнике нужные насадки и разогреть его до температуры около 260⁰С.
4. Надеть на разогретый прибор фитинг и отрезок трубы, выждать положенное время (оно зависит от диаметра и составляет от 3 до 10 минут).
5. Снять детали и ввести трубу в фитинг на максимальную глубину (до упора), не вращая.

Затем нужно оставить соединение до полного застывания при комнатной температуре. Наплывы с него, а также остатки полипропилена с насадок удаляются ветошью.

Фитинги компрессионного и прессового типа

Данные разновидности соединительных элементов используются чаще для армированных труб из ПП и выполнены из латуни (корпус). Каждая из них имеет особенности монтажа и эксплуатации, а преимущество обеих перед сварным соединением – отсутствие внутри трубы наплывов, понижающих пропускную способность системы.

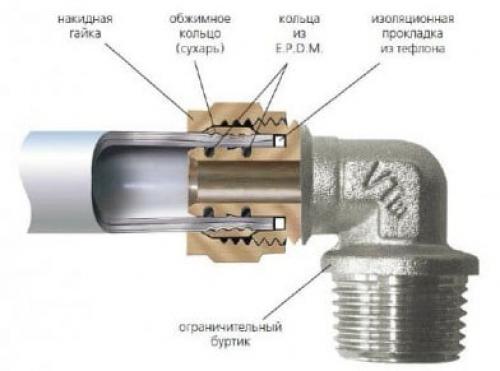

Компрессионные

Элемент состоит из латунного корпуса, уплотнительных колец, штуцера и обжимной гайки. Герметичность стыка обеспечивается за счет сдавливания уплотнительного материала при обжиме трубы.

Из инструментов потребуются обычные рожковые или разводной ключ. Такой тип соединения выдерживает давление в 35 бар и рассчитано на срок эксплуатации 30 лет, периодически потребуется подтяжка гаек.

Прессовые

Состоят из корпуса и штуцера с обжимной гильзой. Такая конструкция обеспечивает максимально герметичное соединение, однако для работы потребуются специальные клещи.

Стоимость этого инструмента варьируется в пределах 3-10 тысяч рублей. Поскольку выдерживаемое давление и срок эксплуатации у прессовых фитингов выше (75 бар и 50 лет соответственно), трубопровод можно располагать внутри монолитных конструкций.

Фитинги для капельного полива

Соединительная арматура, используемая при устройстве систем капельного полива, называется старт-коннекторами. Предназначены они для присоединения капельных лент – ответвлений от основной магистрали. Подающий патрубок старт-коннектора имеет стандартный 16-миллиметровый диаметр. Установка выполняется следующим образом:

1. В магистральной трубе обычным или специальным 17-миллиметровым сверлом делается отверстие.

Виды фитингов для полипропиленовых труб, процесс сварки

На чтение 4 мин.

С развитием современных технологий в магазинах сантехники представлены самые различные типы фитингов для труб из полипропилена. Для того, чтобы правильно подобрать фитинги при укладке полипропиленовых труб, следует представлять какие их виды бывают.

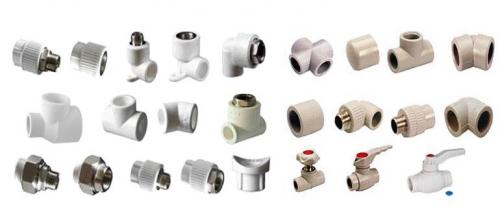

Виды фитингов для полипропиленовых труб

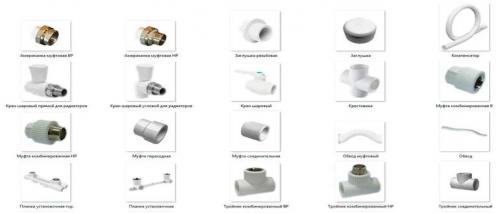

Всё большое разнообразие фитингов для труб имеет деление на следующие группы: фитинги, отличающиеся по диаметру и фитинги, отличающиеся по своей форме. Фитинги имеют разнообразную форму при различном угле соединения полипропиленовых труб.

Полипропиленовые фитинги

1. Муфта — наиболее распространённый вид фитинга. Её используют при соединение разных отрезков трубы, определённого диаметра.
2. Переходник — тоже является одним из простейших видов фитингов. Его внешний вид имеет практически такой же вид, как и муфта. Главная их особенность в том, что с их помощью соединяются два отрезка трубы, имеющие разные диаметры. Помимо этого, при соединении разных видов труб переходник может иметь наружную или внутреннюю резьбу.
3. Уголок позволяет создать определённый угол поворота труб в нужных местах. При этом не нужно подвергать деформации целиковую трубу. Необходимо всего лишь соединить уголком два отрезка трубы в месте поворота. Уголки выпускаются с углом в 45 и 95 градусов и могут соединять концы труб, имеющих разный диаметр. Помимо этого есть модели с наружной металлической резьбой для присоединения к сантехническим и отопительным приборам .
4. Тройники используют для соединения нескольких отрезков труб. Возможно соединение труб различных диаметров и труб, изготовленных из различных материалов.

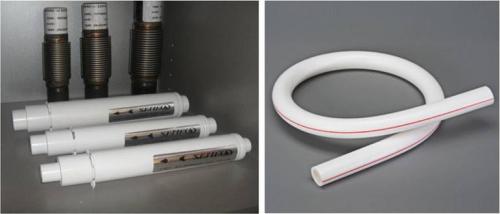

5. Компенсаторы — одни из главных деталей при обустройстве систем отопления и трубопроводов из полипропиленовых труб. Они могут различаться по виду материала, используемого при изготовлении. Наиболее часто в небольших системах используются универсальные компенсаторы (КСУ) с эластичными соединениями: П и Г — образные, петлеобразные, змейки.

Главные функции компенсатора:

• В трубах с большими амплитудами температуры и давления (горячий трубопровод и отопительная система из полипропилена) являются «поглотителями» этих перепадов.
• Благодаря первому свойству следует, что они служат для увеличения срока службы системы и её надёжности.

Монтаж отопления из полипропиленовых труб. Особенности.

Одной из основных особенностей монтажа полипропиленовой отопительной системы (помимо использование компенсатора) — это использование особого комбинированного фитинга, называемого «американка». Они применяются в тех случаях, когда нельзя избежать резьбового соединения разных элементов системы.

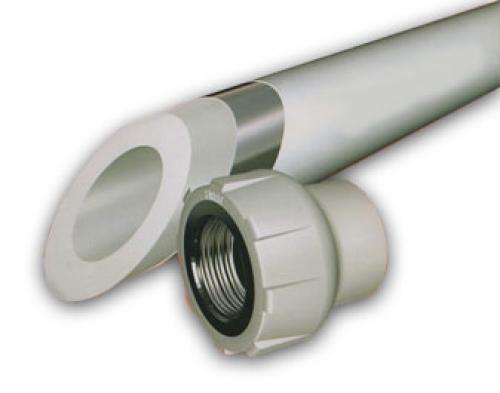

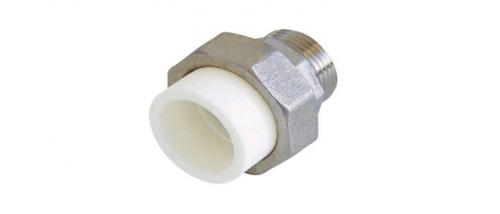

Фитинг Американка

«Американка» состоит из двух частей. Одна её сторона состоит из металла с нарезанной внешней или внутренней резьбой (эта часть будет соединяться с металлическими частями системы отопления). Вторая сторона — это полипропиленовый отрезок, который будет свариваться с пластиковой трубой.

Какие фитинги следует выбирать. Подходящие диаметры.

Сейчас выпускают фитинги с диаметрами от 20 до 110 мм. Так же бывают диаметры 25, 30 , 40 мм. Трубы с самыми большими диаметрами используются для обустройства промышленных трубопроводных систем. При обустройстве квартирных водопроводных систем (либо частных домов) подойдут фитинги 20 мм. Самое главное условие при выборе фитингов — не ошибиться с их диаметром и диаметром используемых труб. Для этого нужно внимательно знакомиться с маркировкой на трубах и фитингах. Так же прочитайте какие трубы выбрать .

Сварка полипропиленовых труб с фитингами.

Обычно, для большей надёжности системы, фитинги и полипропиленовые трубы соединяются друг с другом при помощи сварки. Сваривание полипропиленовых труб включает в себя несколько этапов:

• Для процесса используется специализированный паяльник с насадками, соответствующими диаметрам труб и фитингов.
• Необходимо составить схему будущего трубопровода.
• Нарезать полипропиленовую трубу на соответствующие плану отрезки. До начала сварки нарезанные куски труб следует очистить. В случае использования труб с фольгой её нужно убрать.
• Сварить подготовленные трубы и фитинги.
  Перед началом сварки концы свариваемых труб разогреваются паяльником с определённой насадкой и присоединяются друг к друга. При сварке место соединения концов труб должно быть абсолютно зафиксировано. Иначе в процессе использования система может начать протекать.
  В том случае, если монтаж трубопровода осуществляется с использованием как металлических, так и полипропиленовых труб (сварка и резьбовое соединение) последовательность этапов следующая:
• Отключение и сброс воды в трубопроводной системе.
• Демонтаж использованного трубопровода. Процесс значительно ускорит «болгарка». После окончания процесса демонтажа, следует тросиком прочистить участки труб, ведущих к стояку. Старые вентили лучше заменить на новые.
• В конце с помощью фитингов — «американок» соединяем металлические участки труб старого трубопровода с пластиковыми участками нового.

Более подробно о том, как паять полипропиленовые трубы Вы можете в нашей статье Пайка полипропиленовых труб .

Какие бывают фитинги для ПНД труб. Виды и монтаж фитингов для ПНД труб

В связи с широкой популярностью различных видов полиэтиленовых труб возрастает спрос на стыковочные элементы, называемыми фитингами. ПНД фитинги для труб позволяют осуществлять монтаж легко и в короткое время. В данный момент предприятиями выпускается множество разных соединений. Фитинги к трубам ПНД изготавливаются из различных видов полиэтилена, из меди или латуни.

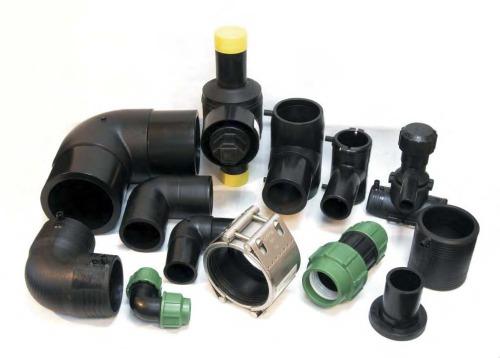

Фитинги

Фитинги для ПНД труб применяются:

• Для соединения труб с одинаковым диаметром.
• Для стыковки труб с различными диаметрами.
• Для обустройства разветвлений, предусмотренных схемой трубопровода.
• Для монтажа поворотов трубы.
• Для установки заглушки на ПЭ трубу.
• Для соединения труб с разными арматурами.

Места соединения ПЭ труб должны быть:

• Надежными.
• Прочными.
• Водонепроницаемыми.
• Стойкими к возможным воздействиям химических элементов.

Классификация фитингов

Профессиональные монтажники трубопроводов различают соединение труб ПНД фитингами по:

• Способу монтажа: компрессионные, сварные, электросварные.
• Жесткости: гибкие и жесткие.
• Разъемности: разъемные и неразъемные.

Есть и другая классификация соединительных элементов:

• Прямые, используемые для стыковки ПНД труб одного диаметра.
• Редукционные, применяемые при соединениях труб разного диаметра.

Разберем наиболее подробно первую классификацию фитингов.

Фитинги для различных способов соединения труб

В зависимости от выбранного способа монтажа трубопровода различают:

• сварные фитинги;
• электросварные соединительные элементы;
• компрессионные фитинги.

Сварные соединительные элементы

Сварные фитинги могут производиться двумя способами:

1. методом отлива, происходящим под высоким давлением (литые фитинги);

Литые фитинги

1. методом стыковой сварки небольших отрезков труб (сварные фитинги).

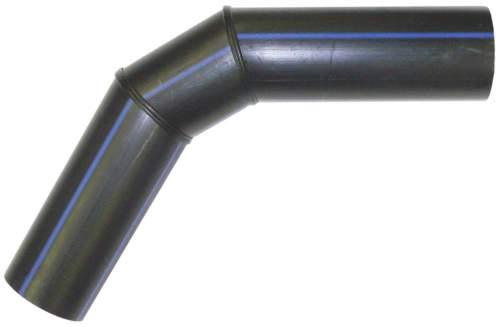

Стыковой фитинг

Сварные фитинги выпускаются диаметром от 63 мм до 315 мм.

Такой вид фитингов предназначен для соединения труб при помощи сварки. Невысокая стоимость сварных фитингов обуславливает широкий диапазон их применения. Сварными соединительными элементами можно сделать практически все ответвления и заглушки, предусмотренные конструкцией трубопровода.

Чаще всего сварные фитинги используются при монтаже газовых трубопроводов и систем, в которых температуры транспортируемой жидкости не превышает 40ºС.

Электросварные соединительные элементы

Электросварные или терморезисторные фитинги применяются для монтажа конструкции трубопровода в труднодоступных местах, то есть там, где провести обычную стыковую сварку невозможно.

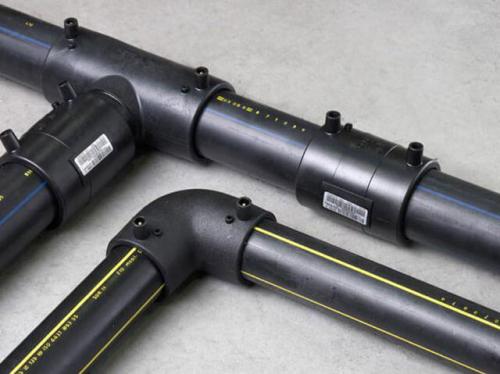

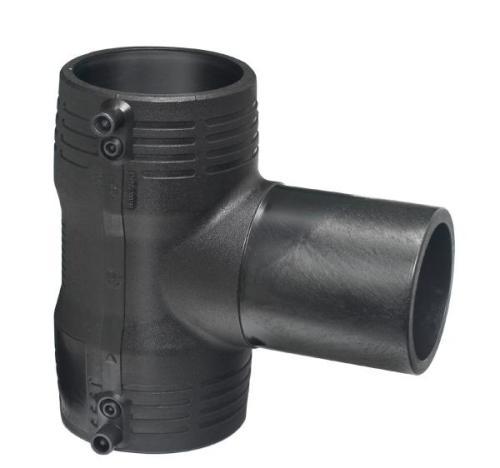

Электросварной фитинг

оснащены нагревательной проволокой, расположенной на соединительных частях. Под воздействием температуры эти спирали разогреваются и расплавляют полиэтиленовую трубу. После остывания получается прочный сварной шов.

Компрессионные соединительные элементы

Фитинги компрессионные для ПНД труб предназначены для соединения труб без использования сварки. При помощи таких стыковых элементов получается разъемное соединение.

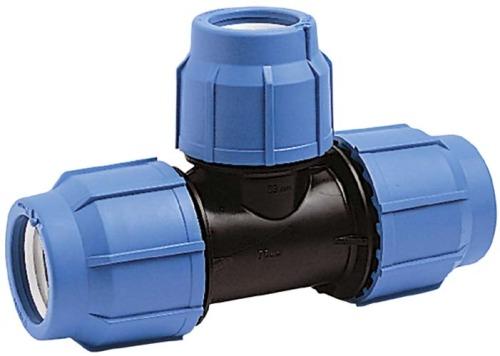

Компрессионный фитинг

Фитинги этого вида состоят из:

• полиэтиленового корпуса;
• уплотнительных колец, расположенных в местах соединений;
• зажимных колец, защищающих соединения от механических повреждений;
• втулки, запрессовывающей трубу;
• крышек-гаек, надежно закрывающих место стыковки.

выпускаются из различных материалов. Диаметр соединений варьируется от 16 мм до 110 мм.

Особенности монтажа компрессионными фитингами

Чтобы правильно соединить трубы или сделать необходимые ответвления компрессионными фитингами надо следовать следующей инструкции:

1. Подготавливается труба ПНД и фитинги компрессионные откручиваются на несколько оборотов.
2. На трубу наносится разметка, обозначающая на какую глубину необходимо ввести трубу в фитинг. Перед монтажом желательно смазать участок трубы, предназначенный для стыковки, водой или легким мыльным раствором.
3. До нарисованной отметки труба вводится в подготовленный фитинг. Для полного вхождения ПЭ трубы в уплотнительное кольцо потребуется приложить усилие. В противном случае соединение не будет герметичным.
4. Крышка-гайка затягивается до окончания резьбы.

Соединение труб компрессионным фитингом

При правильном монтаже компрессионных фитингов получается достаточно прочное и герметичное соединение.

Разделение фитингов по жесткости соединения

По степени жесткости фитинги различают:

• Жесткие. Такие соединения полностью исключают возможность перемещения труб.
