Разводка розеток по комнате. Добавляем розетки в квартире самостоятельно. 5 правил быстрого монтажа

26.11.2021 в 16:29

Разводка розеток по комнате. Добавляем розетки в квартире самостоятельно. 5 правил быстрого монтажа

Разводка розеток по комнате. Добавляем розетки в квартире самостоятельно. 5 правил быстрого монтажа

Довольно часто может сложиться ситуация, когда количества розеток в квартире, или в отдельной комнате, становится недостаточно для использования всех необходимых электроприборов. Приходится использовать удлинители, что создаёт определённые неудобства. Или включать приборы в сеть поочерёдно. Это приводит к большим затратам времени. Неудивительно, что многие люди задаются вопросом: как добавить дополнительную розетку в квартире?

Если проводка довольно старая и находится в неудовлетворительном техническом состоянии, то желательно заменить её целиком. Для этого прокладывают новую проводку уже с необходимым для удобного использования количеством электрических розеток. Данный вариант целесообразно совмещать с проведением капитального ремонта квартиры или частного дома. Поскольку полная замена проводки влечёт за собой нарушение целостности стен, и, соответственно, дальнейшее их восстановление.

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.
Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Разводка розеток по комнате. Добавляем розетки в квартире самостоятельно. 5 правил быстрого монтажа

Разводка электрики в деревянном доме. Главные требования, предъявляемые к проводке

Монтаж электропроводки в деревянном доме отличается особенными требованиями. Ввиду того, что строения из дерева относятся к категории пожароопасных, то и условия прокладки силовых кабелей и проводов совсем иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «ноля» или меняете розетки с выключателями, то и вся электрика в деревянном доме своими руками вам будет по плечу.

Разводка электрики в деревянном доме. Главные требования, предъявляемые к проводке

Желательно, чтобы весь объём работ (от подведения электричества к дому и вплоть до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже встречается немало халтурщиков, каждому владельцу частного деревянного домостроения полезно будет знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить потом качество выполненной работы.

  • Проводка бытовой электрической сети в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень выделения дыма. Такой кабель вы легко сможете отличить по маркировке, в его аббревиатуре обязательно присутствуют буквы «нг» (не поддерживающий горение). Его внешняя оболочка сделана из негорючего поливинилхлорида, это качество достигается за счёт использования при изготовлении специальных пластикатов. У проводников такого типа снижен уровень выделения дыма, он при пожарах является особенно опасным фактором, ведь дымовая завеса ухудшает светопроницаемость и мешает проведению аварийно-спасательных работ.
  • Разводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения электрическим током людей и домашних животных.

Разводка электрики в деревянном доме. Главные требования, предъявляемые к проводке

  • Запрещается прокладка электрической проводки в деревянном доме вблизи нагреваемых поверхностей (дымоходы, печи, камины).
  • Необходимо полностью исключить вероятность возгорания кабеля и перехода огня на деревянные поверхности в случае, если возникнет короткое замыкание.
  • Монтаж скрытой электропроводки в деревянном доме выполняется только по несгораемым конструкциям.
  • Проведенные кабели и провода, а также установленные коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас для потребляемой суммарной мощности.
  • Не допустим нагрев проводников и соединительных электрических узлов.

Важно помнить! Не стоит улучшать интерьерное оформление деревянного домостроения путём снижения уровня безопасности. Пытаясь решить эстетические проблемы, можно вызвать катастрофические последствия.

Электрика своими руками. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

Электрика своими руками. Разводим электропроводку в частном доме своими руками

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

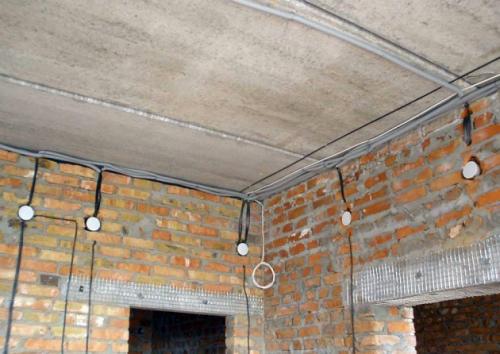

Основные этапы монтажа электропроводки в частном или загородном доме

Электрика своими руками. Разводим электропроводку в частном доме своими руками

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

  1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
  2. Определение места установки распределительного щитка.
  3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
  4. Штробление стен под скрытую электропроводку.
  5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
  6. Высверливание отверстий под установку подрозетников и распределительных коробок.
  7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
  8. Прокладка кабельно-проводниковой продукции.
  9. Установка подрозетников и черновая заделка штроб.
  10. Расключение распределительных коробок.
  11. Монтаж контура заземления.
  12. Проверка сопротивления заземления смонтированного контура.
  13. Сборка и монтаж щитка.
  14. Проверка работоспособности всех розеток и выключателей.
  15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

Основные рекомендации при составлении схемы электроснабжения частного дома

Электрика своими руками. Разводим электропроводку в частном доме своими руками

  1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
  2. Повороты кабелей должны выполнятся строго под углом 90°.
  3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
  4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
  5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
  6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
  7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
  8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
  9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
  10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
  11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
  12. Все металлические элементы и розетки должны быть обязательно заземлены.

Типовая разводка электрики в квартире. Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой.

Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Типовая разводка электрики в квартире. Варианты соединения элементов в электрических цепях

Разные схемы соединения

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Разводка электрики. Схемы электропроводки в частном доме

Схема проводки в частном доме основывается на плане самого частного дома, то есть разрабатывается индивидуально на стадии проектирования. Схема учитывает специфику оборудования, которое подключается к данной проводке, и системы освещения.

В соответствии с требованиями и положениями, регламентирующими работу с электросетями,

Схема разводки электропроводки в частном доме бывает нескольких типов:

  •  Э лектрическая (принципиальная). Показывает, как включены в цепь энергопотребители и сколько их всего. При их составлении используют специальные значки, которые не применяют в других схемах.

Разводка розеток по комнате. Добавляем розетки в квартире самостоятельно. 5 правил быстрого монтажа 08

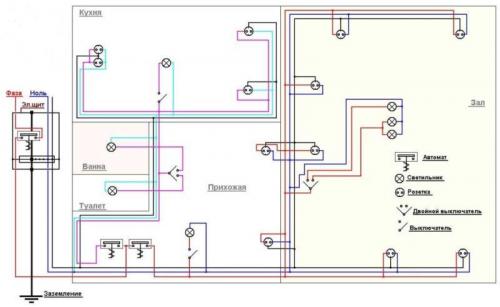

  • Монтажная. На ней отражены места монтажа различных устройств и связи между отдельным элементами системы. Схема позволяет рассчитать необходимое количество кабелей и расходных материалов. здесь можно увидеть разбивку на группы потребителей.

Разводка розеток по комнате. Добавляем розетки в квартире самостоятельно. 5 правил быстрого монтажа 09

  • Структурная. Показывает, что входит в состав сети, как она функционирует вместе с оборудованием после его подключения. Схема дает информацию о том, что необходимо для подключения и настройки.
  • Функциональная . Отличается от структурной только детальным описанием отдельных узлов сети.
  • Объединенная. Состоит из нескольких чертежей. Такая схема чаще всего используется при разработке сети в многоэтажных особняках.

Разводка розеток по комнате. Добавляем розетки в квартире самостоятельно. 5 правил быстрого монтажа 10

Они в некоторой степени связаны друг с другом, взаимодополняют, отличаясь по назначению.

Основными элементами сети являются розетки, провода, выключатели, распределительные коробки, осветительные приборы, УЗО и другое . Снабжение частного дома электроэнергией начинается с электрощита, к которому подводится питающий провод с однофазным или трехфазным током.

Щит отображает группы потребителей:

  • гнезда для розеток (розеточная группа);
  • приборы для освещения;
  • силовые элементы;
  • хозяйственные потребители.

Если потребители разбиваются по этажам дома, то каждую такую группу необходимо защитить индивидуальными устройствами.

Группа для розеток и осветительных приборов имеется в каждой комнате. Для бытовой техники, имеющей большую мощность, требуется заземление.
