Размер коробки под розетку. Выбор материала и размеры подрозетника

Размер коробки под розетку. Выбор материала и размеры подрозетника

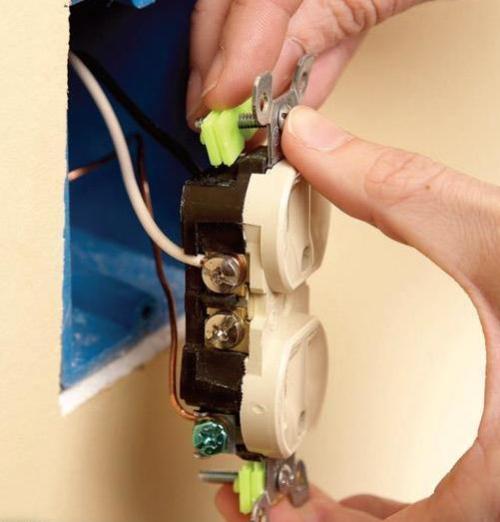

Для крепления коробок на гипсокартон, не используется бетонный раствор, и утапливать их нет необходимости, так как стены пустотелые. Поэтому здесь играет роль материал.

Использование пластика является наиболее востребованным. Это можно объяснить его низкой стоимостью. Но использование такого варианта небезопасно, так как он может воспламеняться.

Использование самозатухающей пластмассы является наиболее эффективным. Допустим, в сети получилось короткое замыкание, скорость плавления и возгорания в этом устройстве намного ниже, чем у обычного пластика.

Ведь задержание огня является его главной целью коробки в аварийной ситуации, так как гипсокартон горючий материал, и пожар может распространиться в считанные секунды.

Существует определённый ГОСТ 27484–87 подрозетников для гипсокартона. Он говорит о соответствующем испытании изделия при температуре нагрева 850 градусов, и что можно их использовать при максимальном токе 16 А и напряжении в 400 В.

Размерные характеристики:

1. Гипсокартон может быть различного размера, как и подрозетник . Поэтому стоит обращать на свободное место под листом. Для этого учитывается толщина листа, которую можно замерить рулеткой и свободное пространство между ним и стеной. Только тогда определяться с глубиной подрозетника. В основном, её стандартная величина больше 50 мм, а глубина посадки 45 мм.
2. Установочный диаметр стакана, например, 68 мм. Коронку следует брать с таким же размером, чтобы коробочка входила жёстко.
3. Расстояние между центрами дырок стоит выдерживать 71 мм, если планируется установка нескольких элементов, и объединяются они многопостовой рамкой.
4. Видимая часть коробки может иметь максимальный размер 72 мм в диаметре.
5. Максимально возможные габариты внутреннего диаметра стакана 65 мм.
6. Минимальная установочная глубин а в полой стене может быть 45 мм.
7. Место внутри коробочки не должно быть больше 40 мм.

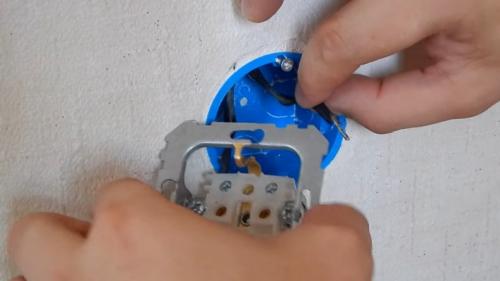

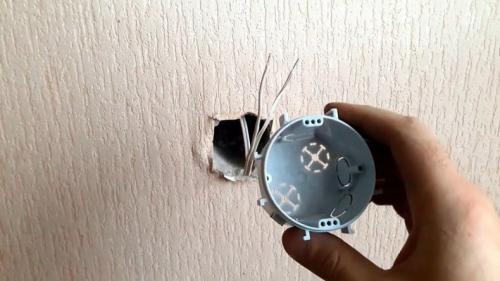

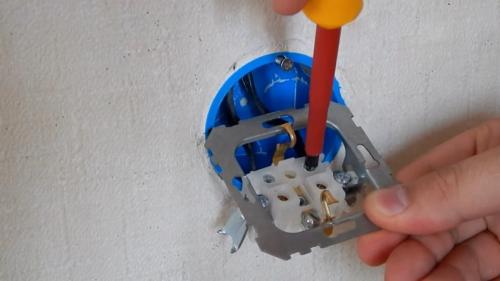

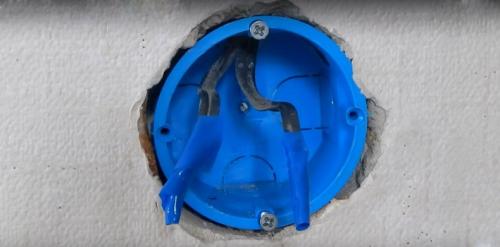

Подрозетник на 4 розетки. Правильная установка подрозетников: чем закрепить, как запитаться и подключить? Инструкция по монтажу в бетон, гипсокартон и кирпич

Подрозетником называется коробка, устанавливаемая в стене, куда впоследствии монтируется розетка. Часто он бывает круглой формы, но изредка применяется квадратной формы. Размеры выдерживаются согласно стандартам, отхождение от правил – редкий случай.

Он требуется, чтобы всякий раз не нарушать стену, когда потребуется его заменить. С его помощью можно жёстко закрепить механизм в проёме. В статье будет рассказано о размерах, как установить подрозетник своими силами и другие подробности этой необходимой для электромонтажа конструкции.

Виды подрозетников

Монтажные коробки разделяются на виды:

• По бетону и кирпичной кладке;
• Для гипсокартона, ДСП, пластиковых плит;
• По дереву.

Первый вид устроен без внешних деталей креплений, используется для твёрдых перегородок. Подрозетник, устанавливаемый в бетонную или кирпичную стену, закрепляется в отверстии стены с помощью гипсового раствора или монтажной пены. Данные коробки выглядят в виде стакана и имеют отверстия по бокам для захода проводов.

Такие подрозетники выпускаются с разными параметрами диаметра и глубины. Для установки коробки установочной на композитные стены, необходимы изделия с наружными деталями крепежа. В этой ситуации подрозетник прикрепляется на завинчивающиеся саморезы.

Их можно устанавливать в гипсокартонные перегородки, на пластик. В этой ситуации конструкция притягивается близко к внутренним стенкам отверстия. Когда стена сделана из дерева нужно предотвратить любое соприкосновение приборов внутри коробки с её плоскостью.

Для такого типа перегородки применяются металлические изделия. При монтаже можно посадить коробку на монтажную пену, на раствор или прикрепить саморезами. Можно посмотреть фото различных подрозетников, чтобы различать их виды.

По типу изготовления

Коробки для монтажа подрозетников разделяются на такие виды:

• Круглой формы – универсальные;
• Квадратной формы – обладают вместительностью, в них можно встроить 1-4 механизмов, спрятать провода с запасом;
• Овальной конфигурации или двойные модели. Их используют для установки двойных подрозетников, также в объединении с выключателем. Они предназначены для 1-5 механизмов.

При выборе любых из этих типов моделей, перед монтажом потребуется сделать штробление канавок.

По материалу выпуска

Самыми распространёнными считаются пластиковые установочные коробки, выработанные из не горящего пластиката. Они известны своей универсальностью, их возможно устанавливать в стены из любого, используемого материала. Известны с советских времён и используются до сих пор – это коробки из металла.

В современное время их применяют только в деревянных строениях для предупреждения воспламенения из-за короткого замыкания. Такие коробки не свариваются, а состыковка происходит с помощью пайки.

Размеры современных подрозетников

Рассмотрим какие существуют размеры подрозетников:

• Обыкновенный подрозетник выпускается 68 мм на 45 мм. Первая цифра означает диаметр, а вторая глубину;
• Большого размера подрозетник обладает диаметром 72 мм, а глубиной 60-80 см.
• При блочном монтаже, промежуток между центральной частью пробуравливаемых отверстий равен 71 мм.

Глубина конструкций может быть равна 40, 42, 45, 60, 62 мм. Коробка установочная на 80 мм, выпущена для клеммных колодок, когда отсутствуют распаечные короба. Существуют стандартные размеры для квадратных моделей: 7×7 или 6×6 см.

Подрозетники под гипсокартон

Подрозетники для гипсокартона выглядят в виде прослойки между стеной и плитой из гипса, даёт возможность крепко закрепить разъём. Его необходимо установить до того, как вмонтировать розетку в плиту из гипса.

• Если его не иметь, тогда крепёж станет вскоре проседать, гипсокартон нарушится, что вызовет нарушение общего вида, и розетка станет попросту выпадать.
• Новейшие подрозетники для листов гипсокартона, кроме базового крепежа, имеют добавочные крепления, которые задерживаются за гипсовый лист, обеспечивая наилучшее закрепление разъёма.
• Учитывая что ГКЛ – это воспламеняемый материал, кроме подходящих видов, следует выбирать подрозетник в согласии с нормами пожарной безопасности.

В правилах написано, что отделка помещений гипсокартоном, предоставляет вероятность возгорания именно в местах розеточных соединений. Выбор подходящего подрозетника позволит предупредить эту опасность.

Рекомендация! Покупать розетки и подрозетники советуется вместе с приобретением гипсокартона. Так можно иметь сразу всё в комплекте, так можно выбрать нужные материалы.

Хозяевам советуется:

• Подбирать подрозетники под гипсокартон из само-затухающего пластика. Когда нагреется розетка, тогда тепло от неё не станет переходить на близлежащий гипсокартонный лист. Это ещё один плюс к безопасности при возможном замыкании;
• Отталкиваться от конкретных размеров, когда промежуток между стеной и гипсом небольшой. Когда ширина проёма большая, тогда стоит закупить модель обычного размерного ряда для заглубления на 50 мм.

Источник: https://stroika-i-remont.info/novosti/diametr-standartnogo-podrozetnika-razbiraemsya-s-vidami-i-tipami

Межосевое расстояние подрозетников. Правила установки

Расстояние между подрозетниками в блоке должно быть таким, чтобы пользоваться гнездами подключения в последующем было максимально удобно и безопасно. Но и сами такие группы в доме, безусловно, нужно размещать в соответствии с определенными требованиями. К примеру, нормативы не допускают монтажа гнезд подключения ближе 50 см к раковинам и мойкам. Также такие элементы не разрешается устанавливать на расстоянии менее 60 см от газовых труб.

Монтируют розетки в доме при этом обычно на высоте 30-40 см от пола. Раньше такие элементы бытовой сети устанавливали чаще всего выше — на высоте до 90 см. Однако целая группа розеток, в отличие от 1-2, смонтированная на такой высоте, скорее всего, испортит внешний вид стены. Установленные ближе к полу гнезда подключения же не так сильно бросаются в глаза. К тому же и пользоваться розетками при такой установке в последующем удобнее. Комфорту владельцев квартиры не будут мешать протянутые повсюду провода.

От откосов окон и дверей подобные группы полагается устанавливать таким образом, чтобы расстояние от них до первой розетки не было меньше 10-12 см. Лучше, если оно будет одинаковым во всех помещениях.

Собираться группы могут как из силовых розеток, так и из обычных. Комбинировать эти виды в одной рамке, согласно нормативам, нельзя. В противном случае мощные кабели будут создавать помехи для работы обычных розеток. Также силовые группы рекомендуется размещать от обычных розеток на одной стене на расстоянии не далее диаметра одного подрозетника. Это также необходимо для того, чтобы силовые кабели в последующем не мешали работе обычных гнезд подключения.

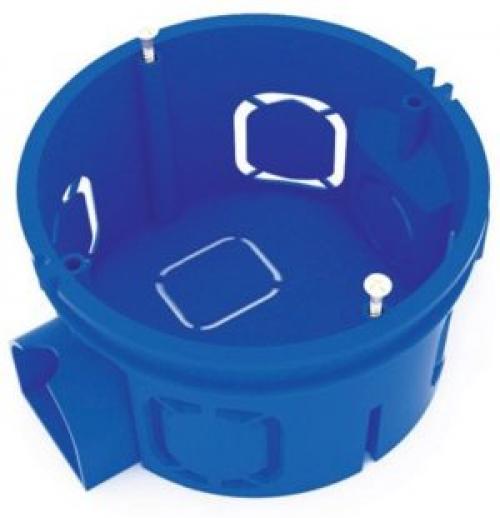

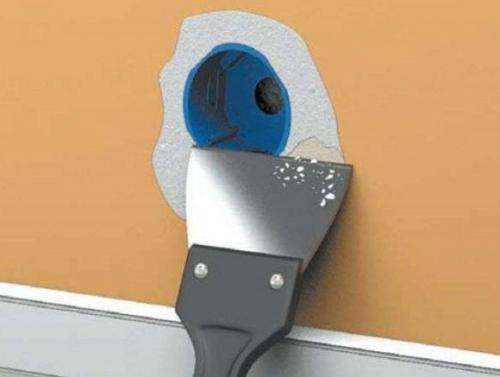

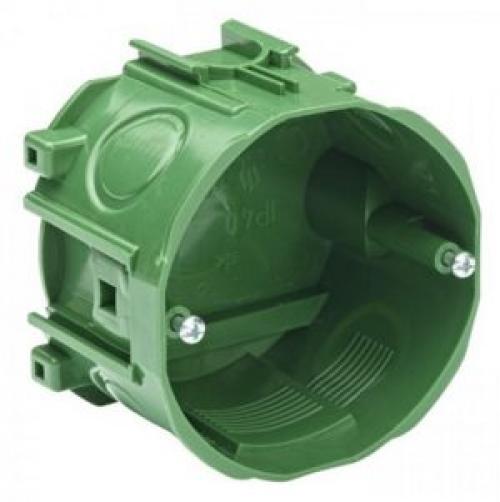

Коробка под розетку для бетона. Простые способы установки подрозетников

Энергоснабжение любого помещения должно обеспечивать возможность оперативного подключения электроустановок (в том числе бытовой техники). Для этого применяются розетки, размещенные на стенах. Поскольку подключение розеток к силовому кабелю должно быть надежным и безопасным, Правила устройства электроустановок (ПУЭ) предписывают наличие для каждой розетки корпуса, обеспечивающего защиту от поражения электрическим током. Розетки, исполненные для навесного монтажа (включая уличный) имеют собственный корпус, удовлетворяющий мерам безопасности. Для устройств, встраиваемых в стену предусмотрена установка подрозетников.

Монтажные коробки для розеток выполняют несколько функций

• Конструкционную: коробочка должна быть прочно зафиксирована в стене, и надежно удерживать саму розетку.
• Электробезопасность. Коробки для кирпичных, бетонных и гипсокартонных стен выполняются из диэлектрических материалов, и предотвращают попадание электрического потенциала с контактов на несущие конструкции.
• Кроме того, защищенной оказывается и сама розетка. Внутрь корпуса не проникает влага, пыль, и посторонние предметы.
• Пожарная безопасность. При возникновении возгорания внутри розетки, пламя не проникает за пределы подрозетника.
• Эстетическая составляющая также присутствует. При монтаже подрозетников в кирпичной или бетонной стене, посадочное место выглядит аккуратно. Вокруг розетки получается ровная поверхность.

Требования к подрозетникам

Единого свода правил, описывающих монтаж коробок для скрытой установки электрических розеток, не существует. Правила устройства электроустановок требуют соблюдения общих требований пожарной и электробезопасности. В этом смысле установка коробки под розетку ничем не отличается от монтажа распределительной коробки. Существуют строительные нормы и правила (СНиП), которые определяют геометрию размещения розеток в помещении. Ну и здравый смысл никто не отменял.

Мы постараемся объединить все условия, при которых установка подрозетников не вызовет проблем при эксплуатации электрообрудования.

• Материал коробочек должен быть достаточно прочным, чтобы выдерживать усилие, с которым из розетки вынимается вилка. Кроме того, сам корпус не должен выдергиваться из стены вместе с розеткой. Для этого на подрозетниках, предназначенных для установки на строительные смеси (как правило это гипс или алебастр), имеются отлитые на внешней поверхности ребра, пазы и зацепы. Технологические отверстия для заведения проводки также работают в качестве фиксирующих элементов.
• В эти щели попадает пастообразный раствор, после высыхания выдернуть корпус можно, лишь разрушив часть стены или сломав пластик.
• Подавляющее большинство подрозетников изготавливается из различных видов пластмасс. С одной стороны, это дешево, с другой — пластик является диэлектриком, и не разрушается под действием влаги.
• На внутренней стороне коробочек должны быть отформованы ребра для крепления розеток.Многие помнят квартиры советской постройки, в которых розетки выпадали из стены при малейшем усилии. Раньше подрозетники делались из металла. Мало того, что это небезопасно, за гладкую поверхность не могли зацепиться распорные направляющие на розетке.
• Кроме того, подрозетники оснащаются посадочными отверстиями для винтового крепления.
• Пластик, из которого делают подрозетники, не должен поддерживать горение. С точки зрения стены (бетон или кирпич), это требование бессмысленно. Но от корящей розетки могут воспламениться обои на стене, или стоящая рядом мебель.

Размер подрозетника для гипсокартона. Подрозетники для гипсокартона: размеры и установка

Подрозетник для гипсокартона представляет собой изделие, предназначенное для монтажаи выключателей в стены, облицованные.

Такой способ строительства стал чрезвычайно популярен в последние годы благодаря простоте применяемой технологии, невысокой стоимости используемых материалов, а также возможности возведения конструкций практически любой степени сложности. Монтаж электрической проводки в таких помещениях также является отработанной технологией, при выполнении которой применяются специальные изделия, такие, как подрозетники (монтажные коробки) с винтовыми креплениями для гипсокартонных стен.

Внешний вид и способ фиксации на гипсокартонной плите

Главным отличием такого подрозетника от аналогичного изделия, применяемого для установки в бетонные или кирпичные стены, является способ его фиксации. Что касается размеров подрозетника, то они стандартны. Его установочный диаметр составляет 68 мм, глубина – 45 мм.

Монтажная коробка имеет на лицевой части четыре винта, два из которых предназначены для дополнительной фиксации рабочей части розетки и предотвращения выдергивания ее креплений. Такими винтами также оснащаются современные подрозетники по бетону.

Два дополнительных винта предназначены для крепления изделия к гипсокартонной стене. Их длина соответствует глубине подрозетника. На концах этих винтов расположены металлические лапки, которые в крайнем положении располагаются в специальных нишах в задней части корпуса изделия и не мешают его установке в монтажное отверстие.

При закручивании винтов с помощью крестовидной отвертки лапки проворачиваются, занимая положение под 90к корпусу монтажной коробки, после чего начинают накручиваться на винт, приближаясь к лицевой части подрозетника и надежно фиксируя его в стене.

Порядок монтажа

Порядок действий по установке подрозетника в гипсокартонную стену можно разбить на несколько простых этапов, последовательно выполняя которые можно легко справиться с монтажом этого элемента.

Разметка

Установка розетки в гипсокартон всегда начинается с разметки ее будущего места размещения. Исключения не составляют и подрозетники для гипсокартона.

При нанесении разметки следует использовать карандаш, рулетку и строительный уровень.

Важно! Выбор мест размещение элементов электрической проводки должен быть сделан заранее с учетом расположения мебели, количества и типов подключаемых потребителей, общего дизайна помещения и прочих факторов.

Действующие в настоящее время государственные стандарты и прочие руководящие документы не оговаривают четко требования к высоте размещения выключателей и розеток. Однако не допускается их установка ближе 20 см от края дверного проема или столешницы на кухне.

Изготовление монтажного отверстия в стене

Поскольку гипсокартон является достаточно мягким материалом, то для изготовления отверстия под монтажную коробку можно воспользоваться обычным ножом, предварительно высверлив несколько отверстий по нарисованному на стене контуру.

Такой способ приемлем при установке одиночного выключателя или розетки. Если ведутся масштабные ремонтные работы с подключением электрической проводки, то установка розеток в гипсокартон должна выполняться с использованием специальной насадки на дрель, которая предназначена для изготовления подобных отверстий.

В этом случае края отверстия получаются идеально ровными, что дает возможность избежать проблем при установке монтажной коробки и полностью исключает опасность растрескивания плиты вследствие неосторожных действий.

После изготовления отверстия в него выводится провод, предназначенный для подключения розетки.

Монтаж подрозетника

Перед установкой монтажной коробки следует завести в нее электрический провод. Для этого в задней части корпуса изделия предусмотрено несколько заготовок под монтажные отверстия. Чтобы подготовить одно из них, достаточно перерезать перемычки и удалить заглушку.

После того, как провод заведен, устанавливается подрозетник. При этом лапки монтажных винтов не должны выступать за пределы корпуса. Прижимая коробку вплотную к стене, следует закрутить монтажные винты до полной ее фиксации на поверхности плиты.

На этом монтаж подрозетника закончен и можно приступать к установке розетки или.

Таким образом, установка подрозетников в гипсокартон представляет собой очень простую процедуру, при выполнении которой, тем не менее, следует действовать с максимальной аккуратностью, чтобы не повредить целостность гипсокартонной стены.
