Диаметр стандартного подрозетника. Разбираемся с видами и типами

Диаметр стандартного подрозетника. Разбираемся с видами и типами

Классифицируются подрозетники по многим признакам, но основным считается их деление по материалу изготовления. Так, встречаются следующие модели:

Пластиковые, являющиеся самыми удобными и практичными, так как основа выполнена из негорючего материала, что повышает безопасность проводки и делает возможным его использование на деревянных поверхностях.

Металлические коробки более долговечные, но из-за способности нагреваться и проводить электрический ток, отходят на задний план, уступая место более безопасным и практичным вариантам. Однако с производства данные модели не сняты, так как монтирование скрытых розеток в деревянных домах возможно только с металлическим подрозетником.

Деревянные накладки ранее часто использовались при наладке проводки открытого типа, являясь удобным промежуточным основанием для крепления розетки непосредственно к стене. Сейчас они практически не встречаются, только при монтаже самодельной проводки в банях, гаражах и других хозяйственных построек.

Отличаются изделия и по своей форме: круглые (универсальные), квадратные (более вместительные) и овальные (или “двойные” подрозетники для установки двухместной розетки или комплекта с выключателем).

Также разнятся модели по особенностям конструкции:

• Наличие или отсутствие фиксирующих лапок (в полых гипсовых стенах они необходимы, а подрозетники для гипсокартона, бетона, кирпича и газобетона закрепляются слоем алебастра).
• Открытые или скрытые.

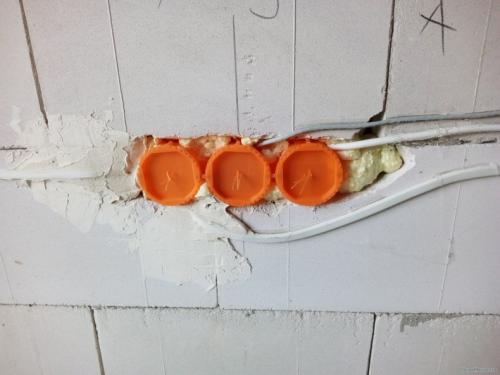

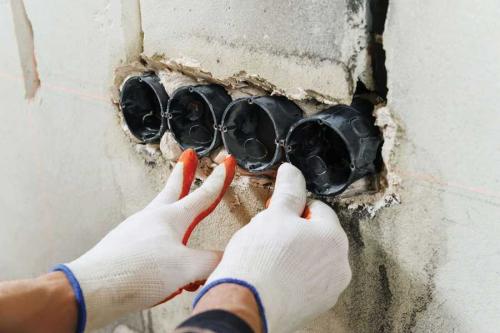

• Одиночные и составные (составные имеют специальные крепления, позволяющие собирать в один блок до пяти стаканов).
• Стандартные и углубленные.

Размеры подрозетников также могут отличаться. Стандартной считается круглая модель с диаметром 65 см и глубиной 40 см, однако встречаются узкие варианты высотой в 25 мм или углубленные на 80 мм. Габариты коробок квадратной формы чаще всего 70 на 70 мм, однако бывают и отступления от стандартов.

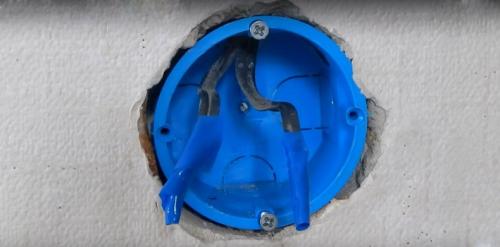

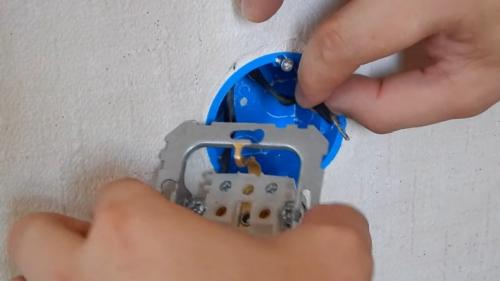

Глубокий подрозетник. Правильная установка подрозетников: чем закрепить, как запитаться и подключить? Инструкция по монтажу в бетон, гипсокартон и кирпич

Подрозетником называется коробка, устанавливаемая в стене, куда впоследствии монтируется розетка. Часто он бывает круглой формы, но изредка применяется квадратной формы. Размеры выдерживаются согласно стандартам, отхождение от правил – редкий случай.

Он требуется, чтобы всякий раз не нарушать стену, когда потребуется его заменить. С его помощью можно жёстко закрепить механизм в проёме. В статье будет рассказано о размерах, как установить подрозетник своими силами и другие подробности этой необходимой для электромонтажа конструкции.

Виды подрозетников

Монтажные коробки разделяются на виды:

• По бетону и кирпичной кладке;
• Для гипсокартона, ДСП, пластиковых плит;
• По дереву.

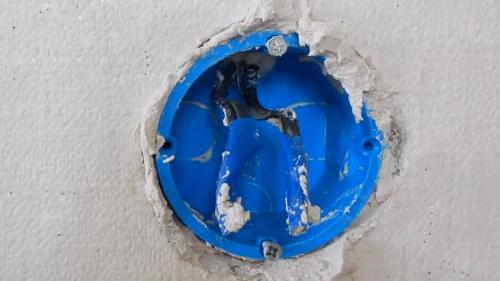

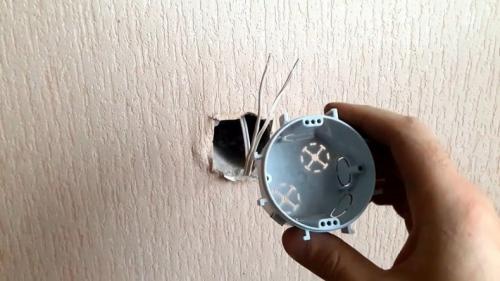

Первый вид устроен без внешних деталей креплений, используется для твёрдых перегородок. Подрозетник, устанавливаемый в бетонную или кирпичную стену, закрепляется в отверстии стены с помощью гипсового раствора или монтажной пены. Данные коробки выглядят в виде стакана и имеют отверстия по бокам для захода проводов.

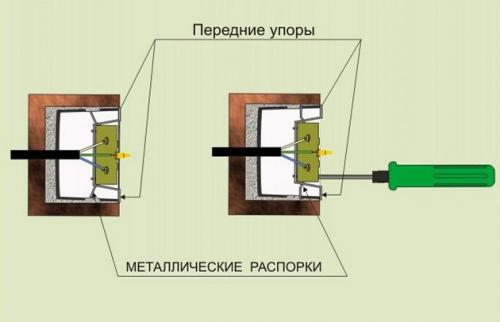

Такие подрозетники выпускаются с разными параметрами диаметра и глубины. Для установки коробки установочной на композитные стены, необходимы изделия с наружными деталями крепежа. В этой ситуации подрозетник прикрепляется на завинчивающиеся саморезы.

Их можно устанавливать в гипсокартонные перегородки, на пластик. В этой ситуации конструкция притягивается близко к внутренним стенкам отверстия. Когда стена сделана из дерева нужно предотвратить любое соприкосновение приборов внутри коробки с её плоскостью.

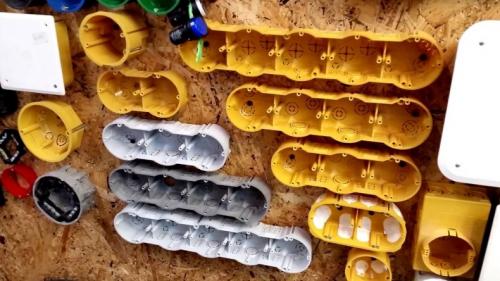

Для такого типа перегородки применяются металлические изделия. При монтаже можно посадить коробку на монтажную пену, на раствор или прикрепить саморезами. Можно посмотреть фото различных подрозетников, чтобы различать их виды.

По типу изготовления

Коробки для монтажа подрозетников разделяются на такие виды:

• Круглой формы – универсальные;
• Квадратной формы – обладают вместительностью, в них можно встроить 1-4 механизмов, спрятать провода с запасом;
• Овальной конфигурации или двойные модели. Их используют для установки двойных подрозетников, также в объединении с выключателем. Они предназначены для 1-5 механизмов.

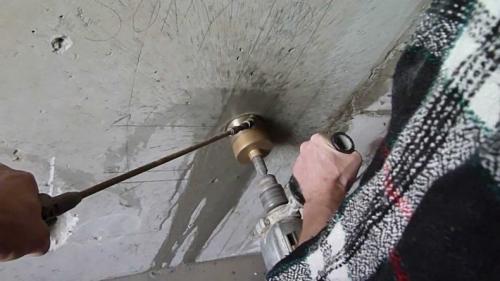

При выборе любых из этих типов моделей, перед монтажом потребуется сделать штробление канавок.

По материалу выпуска

Самыми распространёнными считаются пластиковые установочные коробки, выработанные из не горящего пластиката. Они известны своей универсальностью, их возможно устанавливать в стены из любого, используемого материала. Известны с советских времён и используются до сих пор – это коробки из металла.

В современное время их применяют только в деревянных строениях для предупреждения воспламенения из-за короткого замыкания. Такие коробки не свариваются, а состыковка происходит с помощью пайки.

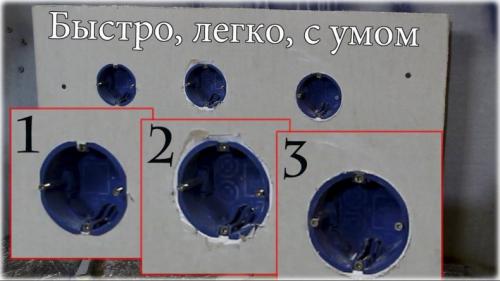

Размеры современных подрозетников

Рассмотрим какие существуют размеры подрозетников:

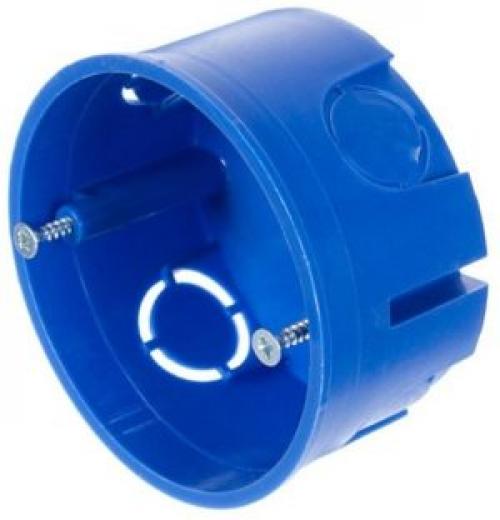

• Обыкновенный подрозетник выпускается 68 мм на 45 мм. Первая цифра означает диаметр, а вторая глубину;
• Большого размера подрозетник обладает диаметром 72 мм, а глубиной 60-80 см.

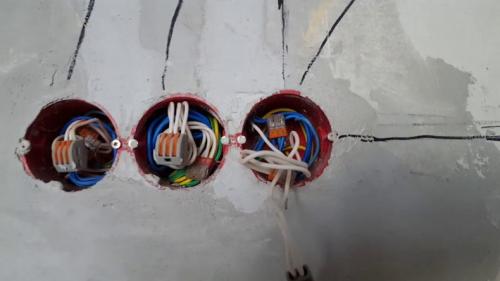

• При блочном монтаже, промежуток между центральной частью пробуравливаемых отверстий равен 71 мм.

Глубина конструкций может быть равна 40, 42, 45, 60, 62 мм. Коробка установочная на 80 мм, выпущена для клеммных колодок, когда отсутствуют распаечные короба. Существуют стандартные размеры для квадратных моделей: 7×7 или 6×6 см.

Подрозетники под гипсокартон

Подрозетники для гипсокартона выглядят в виде прослойки между стеной и плитой из гипса, даёт возможность крепко закрепить разъём. Его необходимо установить до того, как вмонтировать розетку в плиту из гипса.

• Если его не иметь, тогда крепёж станет вскоре проседать, гипсокартон нарушится, что вызовет нарушение общего вида, и розетка станет попросту выпадать.
• Новейшие подрозетники для листов гипсокартона, кроме базового крепежа, имеют добавочные крепления, которые задерживаются за гипсовый лист, обеспечивая наилучшее закрепление разъёма.
• Учитывая что ГКЛ – это воспламеняемый материал, кроме подходящих видов, следует выбирать подрозетник в согласии с нормами пожарной безопасности.

В правилах написано, что отделка помещений гипсокартоном, предоставляет вероятность возгорания именно в местах розеточных соединений. Выбор подходящего подрозетника позволит предупредить эту опасность.

Рекомендация! Покупать розетки и подрозетники советуется вместе с приобретением гипсокартона. Так можно иметь сразу всё в комплекте, так можно выбрать нужные материалы.

Хозяевам советуется:

• Подбирать подрозетники под гипсокартон из само-затухающего пластика. Когда нагреется розетка, тогда тепло от неё не станет переходить на близлежащий гипсокартонный лист. Это ещё один плюс к безопасности при возможном замыкании;
• Отталкиваться от конкретных размеров, когда промежуток между стеной и гипсом небольшой. Когда ширина проёма большая, тогда стоит закупить модель обычного размерного ряда для заглубления на 50 мм.

Глубина розетки. Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

• ДВП;
• фанера;
• ДСП;
• вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

1. Круглыми – изделия универсального назначения, самые востребованные.
2. Квадратными – отличаются большей вместительностью.
3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».

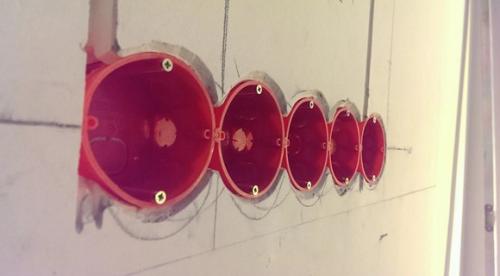

4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

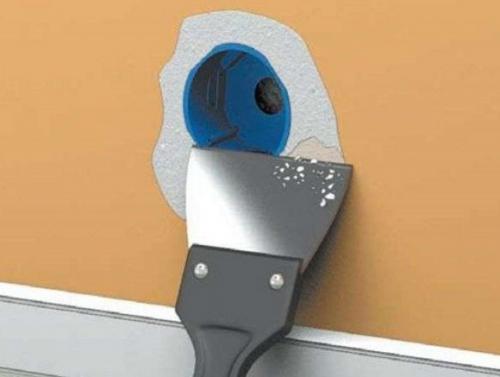

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

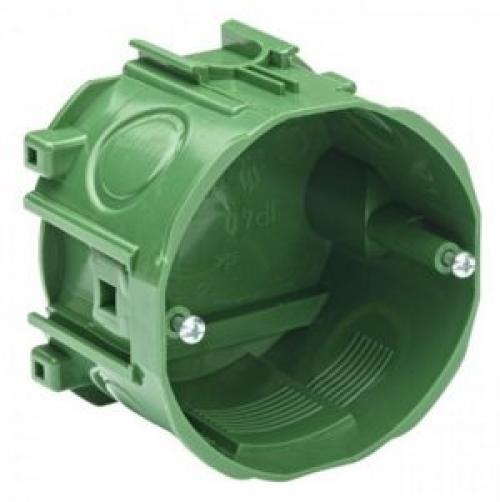

Подрозетник на 4 розетки. Простые способы установки подрозетников

Энергоснабжение любого помещения должно обеспечивать возможность оперативного подключения электроустановок (в том числе бытовой техники). Для этого применяются розетки, размещенные на стенах. Поскольку подключение розеток к силовому кабелю должно быть надежным и безопасным, Правила устройства электроустановок (ПУЭ) предписывают наличие для каждой розетки корпуса, обеспечивающего защиту от поражения электрическим током. Розетки, исполненные для навесного монтажа (включая уличный) имеют собственный корпус, удовлетворяющий мерам безопасности. Для устройств, встраиваемых в стену предусмотрена установка подрозетников.

Монтажные коробки для розеток выполняют несколько функций

• Конструкционную: коробочка должна быть прочно зафиксирована в стене, и надежно удерживать саму розетку.
• Электробезопасность. Коробки для кирпичных, бетонных и гипсокартонных стен выполняются из диэлектрических материалов, и предотвращают попадание электрического потенциала с контактов на несущие конструкции.
• Кроме того, защищенной оказывается и сама розетка. Внутрь корпуса не проникает влага, пыль, и посторонние предметы.
• Пожарная безопасность. При возникновении возгорания внутри розетки, пламя не проникает за пределы подрозетника.
• Эстетическая составляющая также присутствует. При монтаже подрозетников в кирпичной или бетонной стене, посадочное место выглядит аккуратно. Вокруг розетки получается ровная поверхность.

Требования к подрозетникам

Единого свода правил, описывающих монтаж коробок для скрытой установки электрических розеток, не существует. Правила устройства электроустановок требуют соблюдения общих требований пожарной и электробезопасности. В этом смысле установка коробки под розетку ничем не отличается от монтажа распределительной коробки. Существуют строительные нормы и правила (СНиП), которые определяют геометрию размещения розеток в помещении. Ну и здравый смысл никто не отменял.

Мы постараемся объединить все условия, при которых установка подрозетников не вызовет проблем при эксплуатации электрообрудования.

• Материал коробочек должен быть достаточно прочным, чтобы выдерживать усилие, с которым из розетки вынимается вилка. Кроме того, сам корпус не должен выдергиваться из стены вместе с розеткой. Для этого на подрозетниках, предназначенных для установки на строительные смеси (как правило это гипс или алебастр), имеются отлитые на внешней поверхности ребра, пазы и зацепы. Технологические отверстия для заведения проводки также работают в качестве фиксирующих элементов.
• В эти щели попадает пастообразный раствор, после высыхания выдернуть корпус можно, лишь разрушив часть стены или сломав пластик.
• Подавляющее большинство подрозетников изготавливается из различных видов пластмасс. С одной стороны, это дешево, с другой — пластик является диэлектриком, и не разрушается под действием влаги.
• На внутренней стороне коробочек должны быть отформованы ребра для крепления розеток.Многие помнят квартиры советской постройки, в которых розетки выпадали из стены при малейшем усилии. Раньше подрозетники делались из металла. Мало того, что это небезопасно, за гладкую поверхность не могли зацепиться распорные направляющие на розетке.

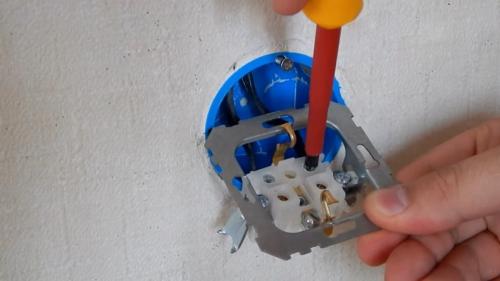

• Кроме того, подрозетники оснащаются посадочными отверстиями для винтового крепления.
• Пластик, из которого делают подрозетники, не должен поддерживать горение. С точки зрения стены (бетон или кирпич), это требование бессмысленно. Но от корящей розетки могут воспламениться обои на стене, или стоящая рядом мебель.
