Характеристики светодиодов малой мощности таблица. Сравнение SMD светодиодов

Применение SMD диодов повсеместно. Эти относительно маломощные светодиоды являются основой лампочек общего освещения, индикаторных панелей и систем аварийного освещения. Наибольшей популярностью пользуются светодиодные ленты на СМД диодах. Существуют и их вариации в виде модулей и линеек, где используются планарные светодиоды.

Определить тип и размер корпусов SMD диодов можно по маркировке, цифры которой обозначают ширину и длину. Новые модификации конструируются на группах, состоящих из четырёх равных по мощности светодиодов разных цветов – «G+R+W+B». Это увеличивает светоотдачу и расширяет световые оттенки, поэтому такой тип светодиодов самый яркий.

Классификация светодиодов по типоразмерам следующая:

Габариты, мм 3,5х2,85,3х33х1,45х54,8х34,8х32,8х3,5

Таблица включает усреднённые технические характеристики, которые показывают лучшие светодиоды с белым светом. Самые мощные лампы холодного и тёплого белого света обладают меньшим световым потоком и, имея равную яркость светодиодов, дают лучшее освещение, чем цветные.

Обратите внимание! Светоотдача тёплых тонов может быть на 10% меньше той, что отражают маркировка и характеристики, а холодных – на 10% больше, поэтому они самые энергоэффективные.

Реальные технические характеристики и качество светодиодов в значительной степени определяет марка светодиодов, причём колебания могут доходить до 15%. Качественные светодиоды выпускают крупные японские, европейские и китайские бренды. Бюджетные же устройства неизвестных китайских производителей, занесённые в каталог, обычно очень слабые, и вместо заявленных 0,5 Ватт могут выдавать 0,15 или даже 0,09.

Такие низкие показатели мощности объясняются тем, что внутри корпуса смонтирован кристалл меньшего размера. Это характерно для низкокачественной китайской продукции. Поэтому, самостоятельно проектируя источник питания, стоит стремиться к реальным показателям тока в нагрузке, равным около 95% от заявленного. При небольшой недогрузке можно увеличить рабочий ресурс даже для устройств, где используются не самые лучшие светодиоды.

На какое напряжение бывают светодиоды. smd 5050

В отличие от 3528, 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем его однокристальный собрат smd 3528. Как и в первом случае, кристаллы защищены компаундом с люминофором или без него.

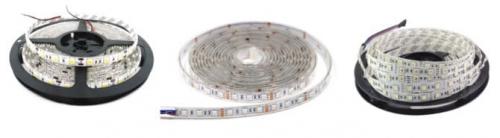

На какое напряжение бывают светодиоды. smd 5050

Трехкристальный светодиод 5050

Это, пожалуй, наиболее популярный прибор, используемый для декоративной подсветки и освещения. Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов.

Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как:

  • одноканальная, где три кристалла соединены параллельно и питаются одним напряжением;
  • RGB и RGBW, имеющие три и четыре канала соответственно.

Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.

На какое напряжение бывают светодиоды. smd 5050

Таблица параметров светодиодов. Основные параметры светодиодов в светодиодных лампах, ленте, светильниках

При выборе светотехнического устройства необходимо принимать во внимание параметры установленных в нем светоизлучающих диодов. Рассмотрим главные характеристики.

Ток

Однокристальные светодиоды имеют среднюю величину рабочего тока в пределах 200 mA. В многокристальных чипах ток соответственно выше. Нестабильность тока, выдаваемого драйвером (блоком питания), негативно сказывается на интенсивности свечения и длительности службы. Увеличение тока является причиной повышения цветовой температуры и оттенка свечения чипа.

Напряжение

Для электропитания светодиодов используются специальные драйверы, обеспечивающие стабильность тока. Напряжение «плавает» в границах, отличающихся для различных моделей. В таблице ниже можно посмотреть виды светодиодов по напряжению.

ЦветДлина волныНапряжение
Инфракрасныйот 769 нмдо 1.9 В
Красный610-760 нмот 1.6 до 2.03 В
Оранжевый590-610 нмот 2.03 до 2.1 В
Желтый570-590 нмот 2.1 до 2.2 В
Зеленый500-570 нмот 2.2 до 3.5 В
Синий450-500 нмот 2.5 до 3.7 В
Фиолетовый400-450 нмот 2.8 до 4 В
УльтраФиолетовыйдо 400 нмот 3.1 до 4.4 В
Белыйширокий спектрот 3 до 3.7 В

А вот светодиодная лента запитывается стабилизированным напряжением. Токовая характеристика задается токоограничивающими резисторами.

Мощность

Этот параметр требуется для расчета нагрузки и подбора блока электропитания. Он вычисляется с помощью простой формулы P = U х I.

Мощность led может быть:

  • малой – менее 0,5 ватт;
  • средней – 0,5-3 ватта;
  • большой – от 3 ватт.

Световой поток

Светодиоды формируют световой поток с углом рассеивания 100-120 градусов. Для лучшей фокусировки излучения устанавливаются специальные купольные линзы.

    Как узнать ток потребления светодиода. Практический метод

    Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет. В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору.

    Текущие показания на экране и будут номинальным прямым напряжением светодиода. Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.

    Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.

    В отсутствии регулируемого блока питания можно воспользоваться «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.

    Вычисление напряжения питания светодиода является необходимым шагом для любого проекта электроосвещения, и, к счастью, это сделать просто. Такие измерения необходимы, чтобы рассчитать мощность светодиодов, поскольку нужно знать его ток и напряжение. Мощность светодиода рассчитывается путем умножения тока на напряжение. При этом нужно быть крайне осторожным при работе с электрическими цепями, даже при измерениях небольших величин. В статье подробно рассмотрим вопрос о том, как узнать напряжение, чтобы обеспечить правильную работу светодиодных элементов.
