В сантехнических магазинах представлены преимущественно душевые кабинки с классической схемой водоотведения через отверстие в поддоне. Такое устройство слива является простым в монтаже, надежным и не требует предварительной подготовки пола.

В душевых комнатах саун, общественных бань используют более удобные варианты водоотвода без поддона . Вода там уходит в специальные отверстия (трапы) или каналы, утопленные в пол на этапе укладки плитки.

Распространенные варианты сливов и условия их монтажа будут рассмотрены ниже.

Канальная система сбора воды

Установка канального слива требует соответствующей подготовки пола или постамента для душевой кабинки. При монтаже канала у стены наклон делается только в одну сторону, поэтому планирование места установки кабинки, структуры размещения элементов канализации в санузле необходимо осуществлять заранее.

Место стекания воды устанавливается за счет наклонной укладки плитки, а вид самих отверстий и решетки зависит только от фантазии дизайнеров

Канальная система состоит из водоотводного лотка, системы слива и решётки.

Составные элементы могут изготавливаться из:

• керамики;
• прочного пластика;
• металла.

Каналы продаются обычно в готовом для установки виде. Включена в конструкцию и сифонная система. После покупки остается соединить их гофрированной трубой к канализационному сливу и обложить сверху плиткой.

Размеры стандартных каналов колеблются от 50 см до 118,5 см. Элементы системы заменяемы, поэтому есть возможность подобрать каждую деталь отдельно по своему вкусу.

Душевой трап с точечным сбором воды

Конструкция душевого трапа представляет собой устройство для приема сточных вод, монтируемое в пол. Иногда канальный слив считают разновидностью трапа, потому что масса инженерных водоотводящих систем действительно стирает грань между этими двумя устройствами.

Сливные трапы рекомендуется выбирать с фиксирующими к полу элементами, системой фильтрации воды от мусора и гладкой внутренней поверхностью

Трап состоит из:

• лицевой решетки;
• уловителя мусора;
• прижимных прокладок и уплотнителей для герметизации;
• корпуса трапа;
• гидрозатвора (стаканчик слива).

Трапы могут быть чугунными, пластиковыми и из нержавеющей стали. По виду конструкции они делятся на вертикальные и горизонтальные.

Вертикальные трапы могут пропускать большие объемы воды, поэтому устанавливаются в основном в бассейнах, где предусмотрена возможность свободного доступа к сливной системе снизу.

Горизонтальные трапы имеют боковой сливной патрубок и применяются в большинстве квартир как компактные и легкие в установке устройства.

Вертикальный душевой трап не засоряется, обладает высокой пропускной способностью, но при серьезных поломках может потребоваться демонтаж плитки и цементного основания

Решетки сливных отверстий могут изготавливаться квадратными, круглыми, прямоугольными. Высота корпусов трапа варьирует от 7,5 до 19 см.

В выборе такого сливного устройства есть ряд нюансов.

Наружные пластиковые решетки должны быть толстыми и прочными, учитывая вес людей, которые будут регулярно мыться в душевой кабинке.

Преимущество при покупке отдают трапам с регулируемой высотой корпуса.

Пропускная способность слива должна быть больше входящего потока воды.

Рекомендуемый размер выходного патрубка – 50 мм.

Обязательное наличие сифона и улавливателя посторонних частиц.

На качестве влитого в пол сливного трапа лучше не экономить, потому что уплотнители на дешевых моделях быстро изнашиваются, а шероховатости внутренних пластиковых деталей приводят к быстрому засорению сифона.

Устройство сифона душевой кабины. Выбор

Параметры и характеристики, которые определяют выбор:

1. Геометрические – размеры затвора, высота пространства под душевой кабиной, диаметр сливного отверстия;
2. Технические – производительность и пропускная способность;
3. Качество материала;
4. Сложность установки;
5. Эксплуатационные особенности.

Душевые кабины часто продаются вместе с сифонами. Если такая модификация кабины устраивает, можно приобретать. Но не менее часто приходится сифон подбирать самостоятельно. Поэтому следует обратить внимание на следующие пункты.

Геометрические параметры

Конструкция поддона, способы его установки определяют выбор монтажной высоты затвора. Производятся модификации устройств высотой от 8 до 20 см. Однако для душевой кабины, предусматривающей низкий монтаж, годятся только те, высота которых не превышает 10 см. Чем ниже высота устройства, тем легче пройдёт его установка. Самое сложное – подобрать затворы для кабины, устанавливаемой непосредственно на пол.

На рынке всё чаще продаются душевые кабины, имеющие сливные отверстия с евроразмерами – 52, 62 и 90 миллиметров. Конструктивные детали затвора должны им соответствовать.

Технические параметры

Глубина раковины душевой кабины обычно небольшая, расход воды – большой, следовательно, вода должна успевать выходить без задержек. Пропускной способностью (ПС) гидрозатвора определяется то, с какой скоростью будет утекать вода, а также то, как быстро будет засоряться затворная конструкция, насколько часто понадобится её прочистка. ПС душевых кабин в среднем составляет 30 литров в минуту. При наличии гидромассажа и других дополнительных функций расход воды повышается. Показателем, характеризующим ПС, является высота водного слоя над уровнем верха слива. При высоте h=12 см – диаметры 5.2/6.2 см, при h=15 см – диаметр 9 см. Поэтому для низких поддонов идут сифоны малых диаметров – 50 мм, для высоких – больших. В инструкции к душевой кабине указывается ПС, которую нужно учитывать, выбирая затворное устройство.

Лучший сифон для душевой кабины с низким поддоном. Выбор, сборка и установка сифона для низкого поддона душевой кабины

Душевые кабинки, устанавливаемые вместо ванны, бывают двух типов: с низким поддоном (высота не более 20 см) и с высоким.

Конструктивные особенности душевого поддона влияют на выбор устройства, необходимого для подключения к канализационной сети.

Сифон для низкого поддона отличается небольшими размерами при достаточно высокой пропускной способности. Как подобрать и установить устройство без помощи профессионалов, читайте далее.

Устройство для подключения душевой с низким поддоном

Выбор сифонов

Все сифоны можно подразделить по двум основным признакам:

• по виду конструкции;
• по способу управления.

Конструкции сифонов

Сифон для низкой душевой кабины может быть одним из следующих видов:

• трубный. Такие устройства изготавливаются из жестких труб и могут иметь любую форму, например, в виде буквы S или U. Устройства отличаются невысокой стоимостью, отличной пропускной способностью и надежностью, однако для установки на низкие душевые кабины подходят крайне редко, так как имеют значительные размеры;

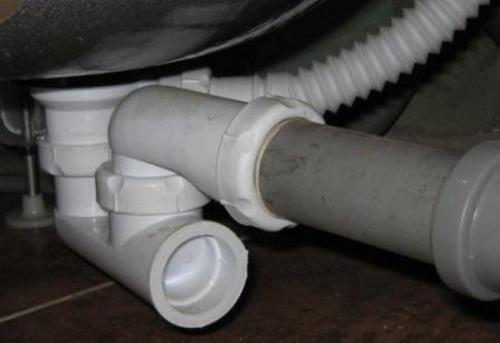

Сифон для низкого поддона, изготовленный из труб

• гофрированный. В основе конструкции сифона располагаются не жесткие, а мягкие гофрированные трубы, позволяющие поместить конструкцию в малых пространствах. Основным отрицательным качеством устройства является небольшой срок службы, так как внутренняя поверхность гофрированного шланга не ровная и способствует быстрому загрязнению устройства.

Мягкий сифон для душевого поддона

• колбовый (бутылочный). Широкую популярность колбовые сифоны получили благодаря простоте конструкции и возможности периодического очищения. Для подключения душевых кабин подходят только специальные модели небольшой высоты.

Оборудование, оснащенное колбой для быстрой очистки

Для душевых кабин с низкими поддонами преимущественно применяются колбовые сифоны, способные легко располагаться в ограниченном пространстве.

От использования гофрированных лучше воздержаться, так как они подвержены повреждению в местах изгиба. Их применение является целесообразным только при условии редкой эксплуатации душа или при крайне ограниченном бюджете. Так, бутылочный сифон стоит около 1500-2000 рублей, а то время как стакан для душевой с гофрой можно приобрести за 150 рублей.

Способы управления сифона

По способу работы различают:

• устройства с ручным открывание. Обычные сифоны, дополнительно оснащенные крышкой. Если крышку закрыть, то вода в поддоне будет скапливаться. При открытой крышке вода будет сразу поступать в канализационную трубу;

Устройство с ручным открыванием

• автоматическое оборудование. Сифоны-автоматы могут быть оснащены специальной ручкой, приводящей в действие крышку сливного отверстия или системой Click-Clack (крышка сливного отверстия открывается и закрывается от нажатия).

Устройство, оснащенное системой Click-Clack

Критерии подбора сифона

Сифон для душевой кабины с низким поддоном подбирается исходя из следующих факторов:

• диаметр сливного патрубка сифона должен соответствовать диаметру сливного отверстия. Только в этом случае при установке оборудования можно достигнуть полной герметичности. Размеры сливного отверстия можно узнать из технической документации к поддону или замерить самостоятельно. Стандартные устройства выпускаются с диаметром слива 52 мм или 62 мм. Сливы большего диаметра (90 мм) обычно устанавливают на поддоны с высоким бортиком;
• диаметр сливного патрубка влияет на пропускную способность сифона. Если диаметр менее 62 мм, то максимальная высота набранной в поддон воды должна быть менее 12 см. Для более широких сифонов показатель уровня воды может увеличиваться до 15 см. Если пропускная способность сифона не соответствует техническим характеристикам, то вода будет уходить слишком медленно, что не исключает переполнение поддона и затопление;
• низкие поддоны не оснащаются функцией перелива, поэтому следует выбирать оборудование с одним сливом;
• способы прочистки сифона. В продаже можно найти устройства, обладающие функцией самоочистки. Такое оборудование прослужит более длительный срок. Если сифон не может очищаться самостоятельно, то сливное отверстие рекомендуется защитить металлической решеткой, препятствующей засорению устройства;
• материал, применяемый для изготовления фиксирующего болта. Винт, соединяющий верхнюю и нижнюю части сифона, может изготавливаться из нержавейки и никелированной (хромированной) стали. Срок службы нержавейки значительно больше, чем стали. Данный фактор влияет на период эксплуатации самого устройства.

Не откручивается сифон душевой кабины. Как заменить сифон под душевой кабиной

Нормальную работу душа обеспечивают смеситель, лейка с насадкой, сифон под сливным отверстием, переходник на канализационную трубу, многочисленные уплотнители и прокладки, устанавливаемые при стыковке элементов. При поломках или неисправностях почти все эти детали можно заменить самостоятельно, в том числе сифон.

Причины замены сифона

В душевых кабинках с поддоном и без чаще всего устанавливают сифон с гидрозатвором . Он представляет собой изгиб трубы, установленный вертикально под сливным отверстием. Вода вытекает через отверстие в сифон и передается в канализационную трубу. В изгибе вода накапливается, образуя водяную пробку – гидрозатвор. Он перекрывает отверстие в канализацию, тем самым предупреждая возврат стоков и запаха из канализации.

Сифон редко выходит из строя. Конструкция его очень проста, доступ к нему сохраняется, так что даже при сильном засорении устройство можно очистить, частично разобрать, чтобы заменить прокладку. Однако и эта деталь может выйти из строя.

• Поломка – элемент нуждается в замене при серьезном повреждении: трещина в корпусе, скол патрубка. Если появление протечки связано только с износом прокладок, это легко устранить.
• Замена душа – разные режимы подачи воды требуют разной пропускной способности. При монтаже тропического душа слив должен быть более эффективным. Обычный сифон под точечным трапом, с такой нагрузкой уже не справится, его нужно менять.
• Отказ от поддона – последний представляет собой лоток, в котором вода может накапливаться. Даже если в обычном душе пустить воду с полным напором, жидкость не сразу исчезает в сливном отверстии. Некоторый ее объем выходит только после выключения душа. Если с поддоном такое допускается, то при отказе от него слив должен обеспечить полный моментальный отвод воды. При этом придется менять сифон, так как стандартная модель с маленькой площадью слива с задачей не справится.
• Установка системы «теплый пол» – сама душевая площадка, поддон или подиум в таком ремонте не участвует. Однако система прогревает весь пол, захватывая и душ. Это оказывает влияние на работу сифона: водяная пробка намного быстрее высыхает. Достаточно не использовать душевую 2–3 суток, чтобы запах из канализации начал проникать в дом. В таком случае нужно менять элемент, выбрав модель с сухим или комбинированным затвором.
