Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

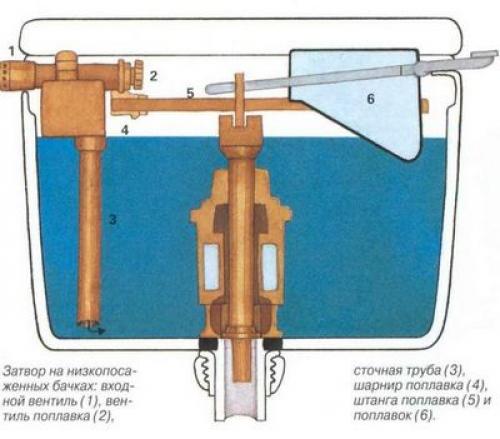

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

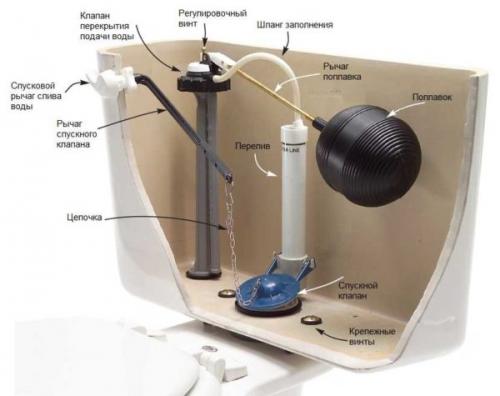

Устройство сливного бачка старой конструкции

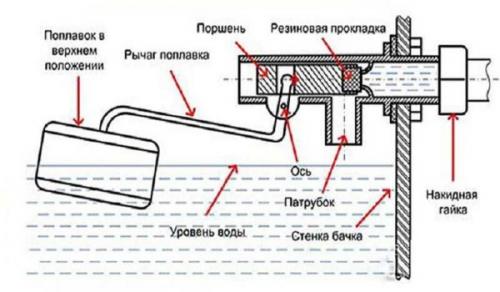

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

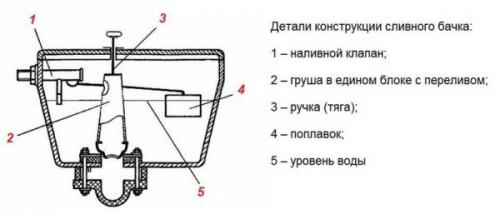

Устройство поплавкового механизма в унитазном бачке

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

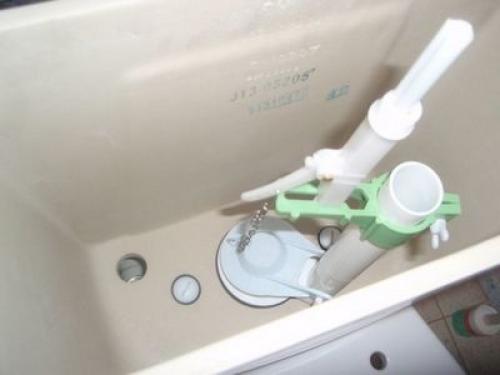

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Устройство сливного бачка с подачей воды снизу

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в

С кнопкой

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

Устройство бачка с кнопочным сливом

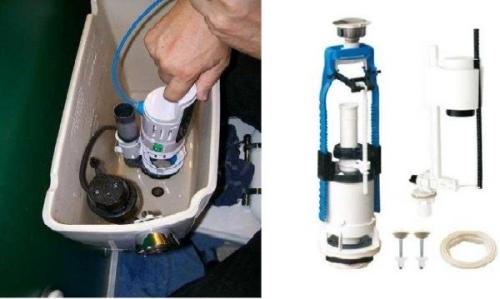

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

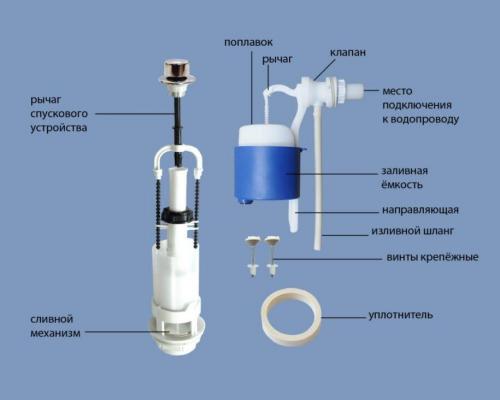

Импортная арматура для сливного бачка

Такие системы есть разные:

• с одной кнопкой
  • вода сливается пока кнопка нажата;
  • слив начинается при нажатии, прекращается при повторном нажатии;
• с двумя кнопками, выпускающими разное количество воды.

Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

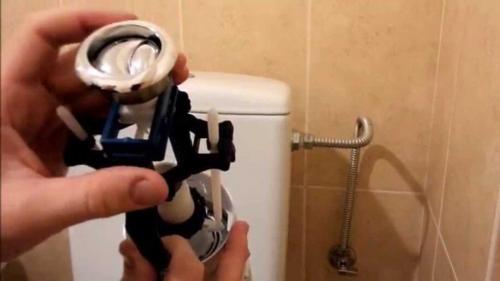

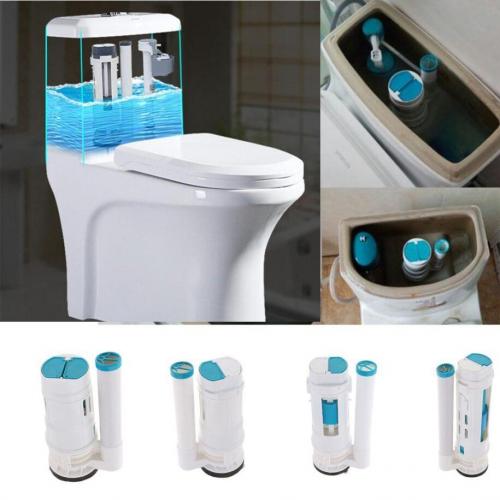

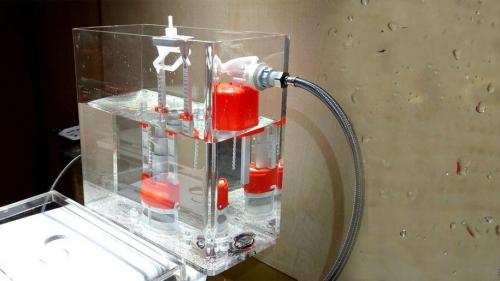

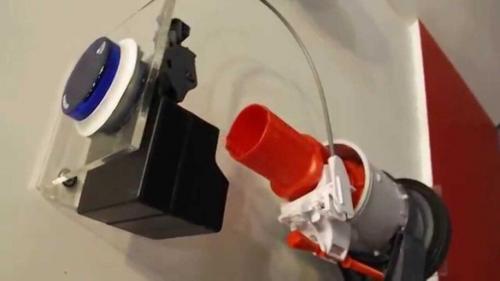

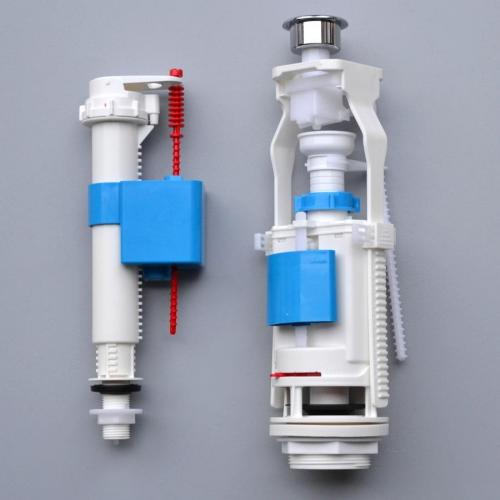

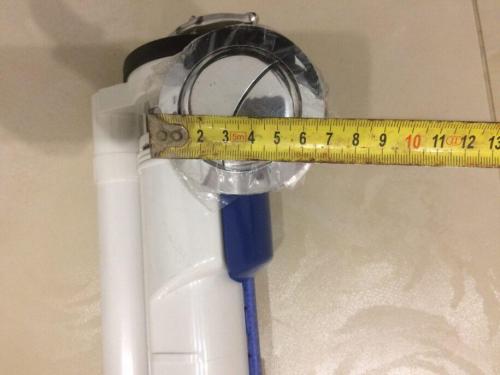

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

Запорная арматура для унитаза, применяемая в сливных бачках, бывает нескольких разновидностей по механизму смыва.

• Штоковая.
• Кнопочная.
• Педального типа.
• Сенсорная.

Штоковая

В таких механизмах основная деталь – это шток, на конце которого закреплён поплавок. При заполнении бачка водой поплавок поднимается вместе со штоком, на другом конце которого стоит клапан в виде резинового уплотнителя, перекрывающего доступ воды при наличии определённого уровня.

Объём воды регулируется изменением плеча рычага и передвижением поплавка по штоку. Конструкция этого вида арматуры устарела и в современных бачках не применяется.

Кнопочная

Конструкция этого устройства несколько сложнее, но в то же время удобнее и комфортнее. Работает такой запорный механизм в одинарном или двойном режимах. В одинарном режиме вся вода сливается с бачка за один раз (примерно 6-7 литров воды). При двухрежимном появляется возможность работы системы в двух вариантах:

• малый смыв – 3 литра воды;
• полный – 6 литров.

Возможен вариант с системой остановки водяного потока. При первом нажатии кнопки происходит поступление потока воды в унитаз, при втором нажатии поток прекращается. Вариант такого устройства позволяет максимально экономить воду, при этом создавая неоспоримое удобство.

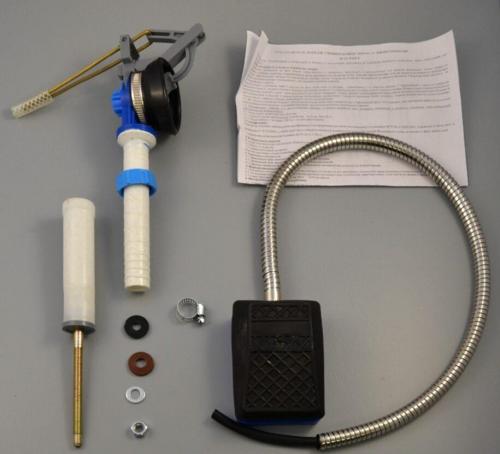

Педального типа

Сливная арматура для унитаза данного вида используется в специализированной сантехнике, устанавливаемой в общественных местах или там, где к санузлам предъявляются повышенные санитарные требования: больницы, пищевые производства и т.д.

Система запуска арматуры производится нажатием педали не рукой, а ногой, что, естественно, исключает контакт с поверхностями саноборудования, повышая требования гигиены. Смыв производится следующими способами:

• механическим, когда система приводится в действие с помощью тросика при нажатии педали;
• пневматическим, когда в педаль встроен насос и при нажатии через шланг, соединяющий механический клапан, в бачке подаётся воздух в специальный захват, который поднимает вверх клапан выпуска в арматуре бачка, производя смыв, после чего вся система возвращается в исходное положение;
• давлением водопроводной системы, когда при нажатии на педаль открывается клапан, и вода из водопровода поступает в унитаз. Устанавливается арматура унитаза такого типа используется в пристенных типах сантехнической посуды, писсуарах, «чашах Генуя» и др. Принцип работы прост: нажал на педаль, вода поступает на смыв посуды, отпустил – поток воды прекращается.

Сенсорная

В арматуре бесконтактного слива используются фотоэлементы и инфракрасные датчики. Регулировка арматуры унитаза производится электронным блоком таким образом, что, смыв производится тогда, когда фотоэлемент или инфракрасный датчик не зафиксируют присутствие человека.

Время регистрации длится от 3 до 10 секунд, а продолжительность потока воды составляет 3-15 секунд. Настройки можно изменять при необходимости. Питание осуществляется от батарейки или от сети 220В. Основное применение для смыва писсуаров в местах, где наблюдается большое количество посетителей: рестораны, кафе, учебные заведения.

Регулировка слива бачка унитаза с двойной кнопкой. Настройка сантехнических бачков унитаза

Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

Важно! Прежде всего, для всех типов оборудования проверяют запорный клапан сливного бачка унитаза, плотность его прилегания к седлу. Обычно на новом оборудовании, если все собрано без перекосов, то протечек быть не должно.

Регулировка сливного бачка с кнопкой

На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

Рисунок №2

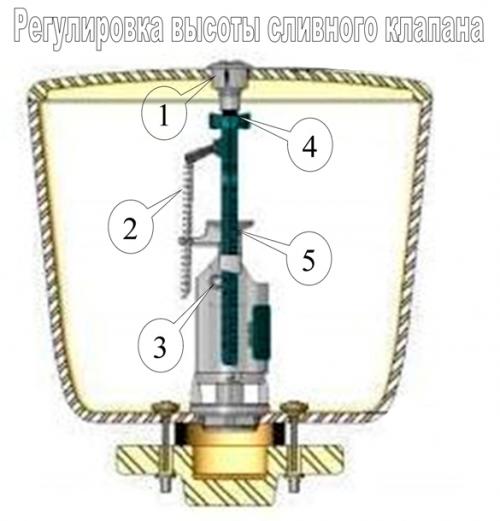

1. Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
2. Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
3. Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

Системы слива для унитаза старого образца. Устройство унитаза советской эпохи

Не многие наши соотечественники спешат менять старую добрую, а главное, долговечную конструкцию еще советского производства на современную керамическую модель, которая не внушает доверия.

Характерные черты унитаза советского образца:

• материалы изготовления: чугун или фаянс;
• рычаг слива располагается слева или по центру изделия;
• подвод воды исключительно боковой.

Что касается эстетической части, тут можно сказать, без комментариев. И действительно, в то время о красоте особо не заботились, унитаз играл исключительно практическую роль.

За подачу воды в подобный бачок отвечала запорная арматура, представленная в виде сливного механизма и своеобразного автомата. А слив воды был еще более интересным: широкий выпускной сифон, перекрытый пластиковым или резиновым клапаном, механизм по внешнему виду напоминает вантуз.

Конструкция бачка унитаза

Слив воды осуществляется с помощью штока, который может крепиться к боковому рычагу или выводиться на центральную часть крышки.

Запорная арматура с нажимной кнопкой связана посредством рычага с поплавком из пластика, который перемещается в вертикальной плоскости по всей емкости бачка.

Когда внутренний объем бачка наполняется водой, поплавок поднимается и проворачивается рычаг, чем усиливает давление на шток впускного клапана. Как только степень напора на шток равняется с давлением воды, клапан закрывается. В таком случае сливной бачок унитаза прежней модели готов к эксплуатации.

Преимущество сливного бачка унитаза советского образца заключается в отсутствии множества мелких деталей и пружин. Подобная особенность позволяет отрегулировать или починить запорную арматуру даже домашнему сантехнику.

Заменить сломанные детали достаточно легко

Возможно, сейчас вам подобный механизм кажется примитивным и устарелым, но его качество и надежность превышает любые показатели современных моделей.

Недостаток устарелого унитаза: в силу конструктивных особенностей и более мягких требованиям к расходу воды, запорную арматуру невозможно заменить новым механизмом. Вам остается лишь пробовать отремонтировать устройство, так чтобы арматура не пропускала воду и не расходовала ее зря.

Всегда есть кардинальный выход – это покупка нового унитаза с современной моделью сливного бачка, что менее хлопотно и просто, но дорого.

Современный сантехнический рынок богат различными моделями, удовлетворяющими наши высокие эстетические и практические запросы. Конечно, унитаз предыдущего образца практичен и надежен, как никакой другой, но сегодня такие изделия уже не производят, а модели, установленные в наших домах, изживают себя.

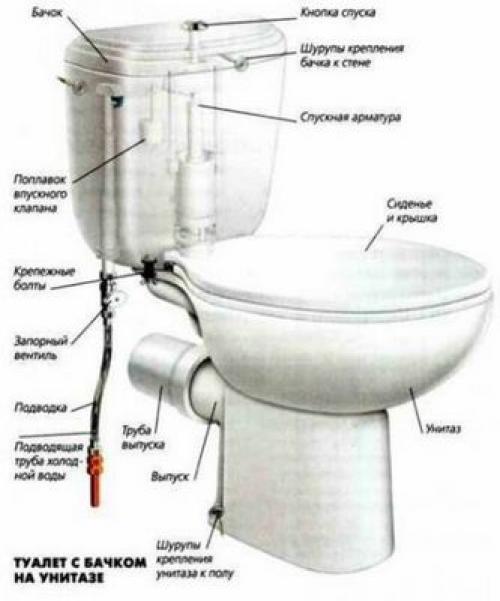

Конструкция унитаза для лучшего понимания проблемы

Постепенно старые унитазы начинают выходить из строя: не набирают воду, сливают слишком много воды, теряют свой внешний вид и желтеют. Остается лишь выбрать, что вам под силу: изучать материалы по ремонту старого унитаза или копить на новую модель.

Видео сливной механизм для керамического бачка производство Alca Plast,модель A2000
