Разводка электрики в квартире своими руками: экономим на оплате труда специалиста

Разводка электрики в квартире своими руками: экономим на оплате труда специалиста

encoding="UTF-8"

Косметический ремонт в квартире или частном доме – довольно простой процесс: переклеить обои , подновить краску … Гораздо сложнее, когда затеваются крупномасштабные работы. И если задуман капитальный ремонт , особенно в домах, которые введены в эксплуатацию более 20 лет назад, следует задуматься о полной замене проводки. Ведь старые кабели, отслужившие свой век, небезопасны в эксплуатации, да и бытовой техники на наших кухнях в последние время прибавилось, а значит, возросла и нагрузка. Сегодня поговорим о том, как производится разводка электрики в квартире или частном доме, и о возможности её выполнения своими руками.

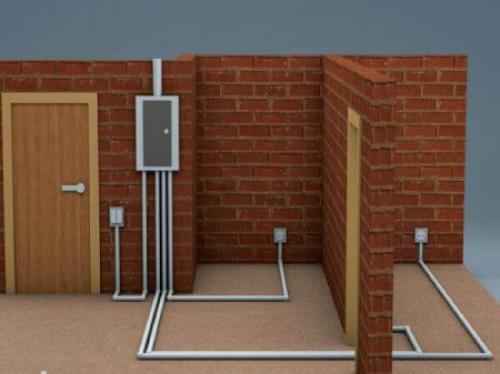

При выполнении разводки главное – не запутаться в назначениях кабелей

Требования к монтажу электропроводки в частном доме или квартире

Все работы, связанные с прокладкой, разводкой или коммутацией электрических кабелей и защитной автоматики должны выполняться в строгом соответствии с правилами устройства электроустановок (ПУЭ) и производиться с соблюдением нормтехники безопасности. Перед началом подобных работ следует подготовить весь необходимый инструмент и расположить его так, чтобы он был в прямом доступе.

Важно! При монтаже розеток и выключателей следует соблюдать высоту их размещения от пола и правила коммутации, указанные в ПУЭ. Имеет смысл внимательно изучить этот документ, дабы избежать последующих переделок.



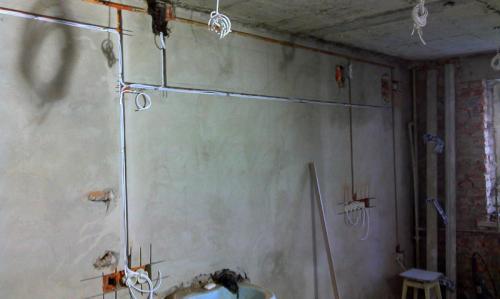

Аккуратный монтаж поможет в будущем не пробить кабели при сверлении стены

Как производится разводка в квартире: основные правила производства работ

Для того чтобы подобная задача была выполнена качественно, следует составить примерную схему проводки в квартире с указанием размещения электроточек, бытовых приборов и их потребляемой мощности, линий их подключения. Именно при производстве подобной работы нагрузка распределяется равномерно по группам, каждая из которых будет защищена своим отдельным автоматическим выключателем. В отдельные линии следует выделить такие бытовые электроприборы как стиральная и посудомоечная машина . Подобные устройства требуют дополнительной установки УЗО или автоматического выключателя дифференциального тока.

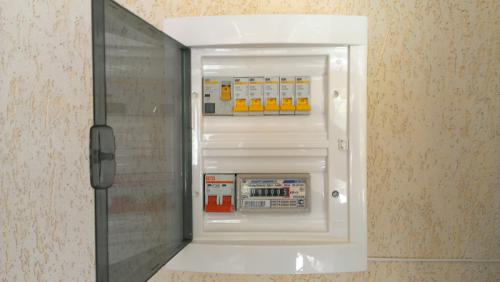

Современные пластиковые щитки смотрятся довольно эстетично, легко вписываясь в любой интерьер

Способы соединения проводов в распределительных коробках

Коммутация проводки электрики в квартире может быть выполнена тремя основными способами:

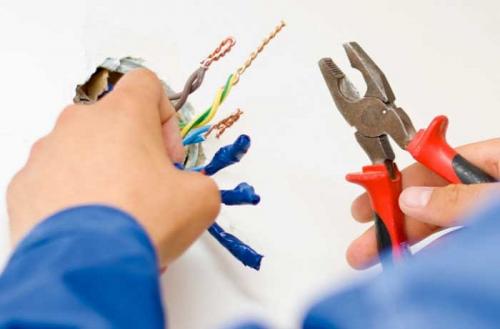

1. Обычная скрутка – достаточно простой, но не всегда удобный метод, производство которого может привести к нагреву соединения при слабой протяжке.
2. Паянная скрутка – метод довольно трудозатратен и занимает очень много времени, однако контакт получается плотным и защищённым от нагрева.

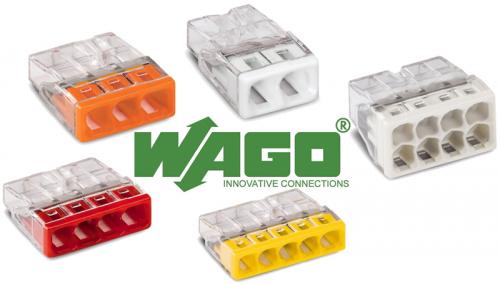

3. Применение клеммников . Раньше для этих целей использовались винтовые зажимы, требующие для монтажа дополнительного времени. Сегодня всё чаще встречаются контакторы WAGO, которые позволяют выполнить электромонтажные работы максимально быстро.

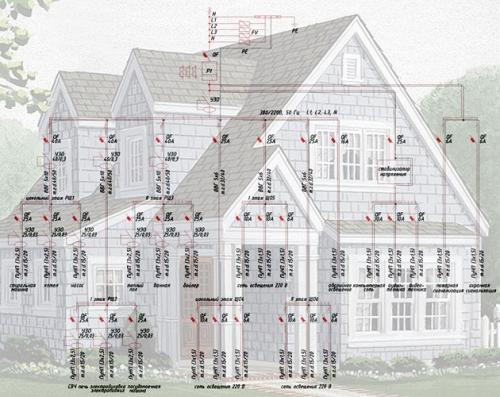

Разводка электрики в частном доме. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
2. Определение места установки распределительного щитка.
3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.

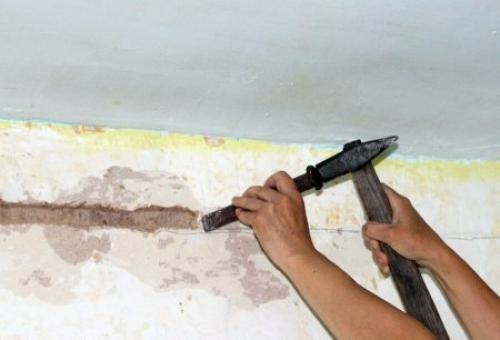

4. Штробление стен под скрытую электропроводку.
5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
6. Высверливание отверстий под установку подрозетников и распределительных коробок.

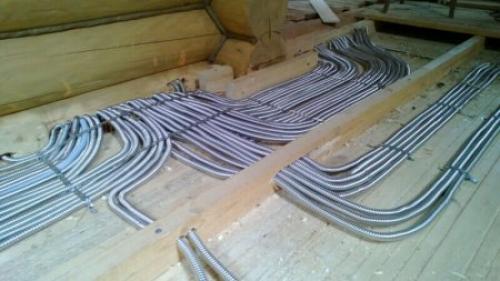

7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
8. Прокладка кабельно-проводниковой продукции.
9. Установка подрозетников и черновая заделка штроб.
10. Расключение распределительных коробок.
11. Монтаж контура заземления.
12. Проверка сопротивления заземления смонтированного контура.
13. Сборка и монтаж щитка.
14. Проверка работоспособности всех розеток и выключателей.
15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

Основные рекомендации при составлении схемы электроснабжения частного дома

1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
2. Повороты кабелей должны выполнятся строго под углом 90°.

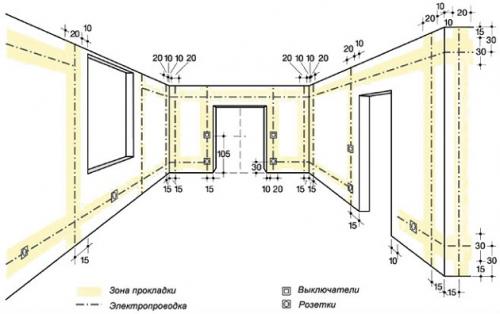

3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
12. Все металлические элементы и розетки должны быть обязательно заземлены.

Разводка электрики в квартире схема.

assets/from_origin/upload/resize_cache/iblock/f98/600_450_2/f985a3d433ab7edc6812a4457966b088.jpg

Из этой статьи вы узнаете:

• Какие правила монтажа электрики в квартире важно знать
• Как создаются схема и проект разводки электрики в квартире
• Какие бывают типы разводки
• Какой провод использовать для прокладки электрики в квартире
• Из каких этапов состоит монтаж электрики в квартире

Электросеть во времена наших родителей не знала таких нагрузок, как сейчас. В настоящее время облегчить и скрасить быт призвано огромное количество бытовой техники. В результате существенно возросла нагрузка на электрические системы. Однако старая электропроводка не в состоянии передавать такую электрическую мощность, поэтому вопрос замены ее на новую рано или поздно возникает. В рамках данной статьи мы расскажем, как правильно делать электрику в квартире.

Что важно знать про электрику в квартире: правила и нюансы

Хорошие новости для владельцев квартир в том, что прокладка электропроводки обойдется дешевле, нежели для собственников домов. А все дело в том, что электрический ввод в квартиру осуществляет застройщик, вам же остается только делать проводку внутри жилья.

Чтобы правильно сделать электрику в квартире, надо все работы разбить на такие этапы:

1. Создание схемы электроснабжения квартиры.
2. Расчет потребности в электрофурнитуре и кабелях.
3. Правильная разметка электрики и вырезание штраб.
4. Закрепление электрических кабелей в штрабах.
5. Монтаж распределительных коробок, розеток и выключателей освещения.

1. Сборка вводного щитка в квартире.
2. Прозвонка системы тестером, чтобы убедиться в правильности монтажа.



Любые строительные работы правильно проводить в соответствии с перечнем специализированных требований и норм – ГОСТ и СНиП. Регламент монтажа электропроводки описан в руководстве под названием «Правила устройства электроустановок» (ПУЭ). Это своеобразная библия для всех, кто работает с электрикой. Задача прокладки электропроводки в квартире подразумевает изучение части этих правил, касающихся выбора и монтажа электрических приборов.

Разводка электрики в квартире по потолку. Как лучше проложить проводку: по полу или потолку?

Отличия прокладки проводки по полу или потолку в квартирах и домах. Что лучше и как прокладывать электропроводку дешевле. Плюсы и минусы разных вариантов.

Если вы счастливый обладатель новостройки или приняли мужественное решение заменить устаревшую электросеть в квартире, для начала определитесь, какой способ монтажа проводки будет наиболее удобен в вашем. Сейчас можно выделить два направления монтажа – по черновому полу под стяжкой или по потолку. Проще и безопаснее обратиться к специалисту. Если же вы решили выполнить работу своими руками, продумайте заранее все детали, оцените плюсы и минусы прокладки проводки по полу или потолку.

Содержание:

Выбор способа прокладки

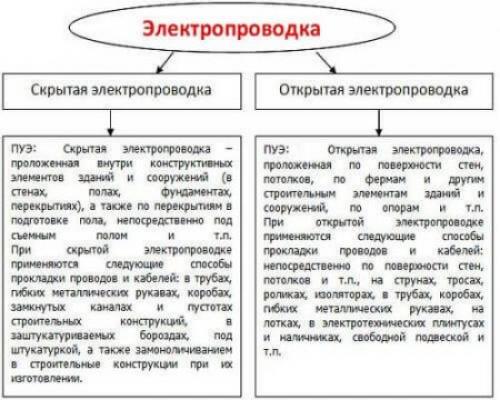

Существует два вида проводки: скрытая и открытая.



Монтаж проводки в помещениях может осуществляться по полу, по стенам, по потолку. Какой способ предпочтительнее зависит от:

• эксплуатационного назначения объекта;
• материала конструкций, на которых будет осуществляться монтаж;
• типа кабеля;
• расположения потребителей.

Если в доме планируется подключение большого числа розеток, расположенных близко к напольному покрытию, можно сэкономить на кабеле, выполнив разводку по полу.



При подключении светильников, очевидно, что разводку лучше произвести по потолку. Проводка по стенам не даёт экономии в материалах и предполагает большой объём трудоёмких работ, например, при штроблении.



Значительно дешевле обойдется монтаж электропроводки по полу или по потолку, если предполагается установка подвесного (натяжного) потолка или планируется стяжка пола. Проводка в данных конструкциях не потребует дополнительных финансовых затрат для маскировки линий сети.

Рассмотрим преимущества и недостатки монтажа проводки по потолку и по полу.

Разводка проводки по потолку

Выбор перекрытия в качестве основания для монтажа позволяет выполнить разводку освещения по наикратчайшему пути, так как именно по потолку производят монтаж большего числа осветительных приборов.

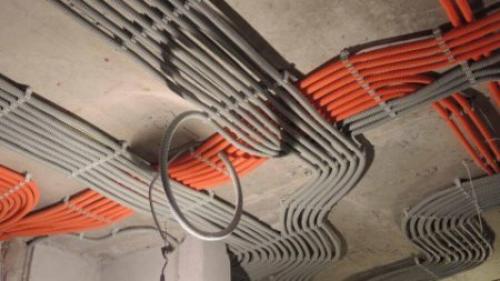

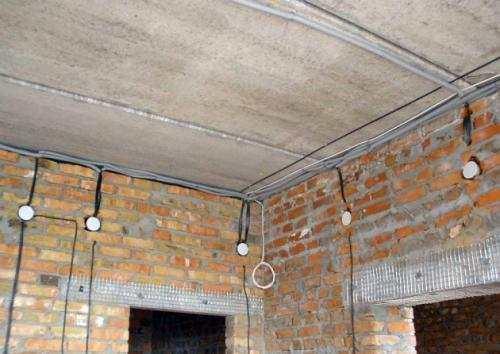

Проводка по потолку является наиболее безопасной, с большим сроком эксплуатации. Монтаж может выполняться:

• на скобах;
• в металлических трубах;
• в трубах ПВХ;
• в гибких рукавах;
• в кабель-каналах.

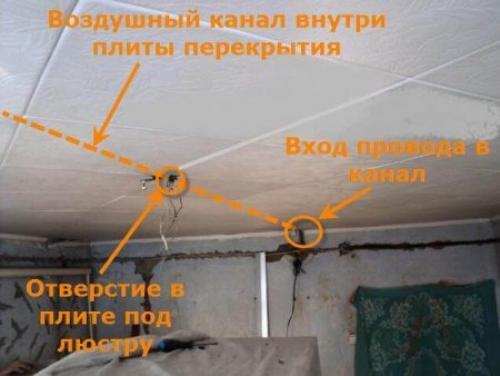

Скрытый вариант производят в каналах железобетонных плит перекрытия, при электрификации новых домов. Планы и схемы монтажа электропроводки и других коммуникаций регистрируются в проектной документации, что облегчает в дальнейшем замену вышедших из строя элементов сети.



Открытый способ допускает крепление проводников непосредственно к перекрытию. Самый простой вариант – монтаж скобами по потолку. Такая проводка используется в складских помещениях, но может применяться в жилом здании, если предполагается установка подвесного (натяжного) потолка, как показано на фото.

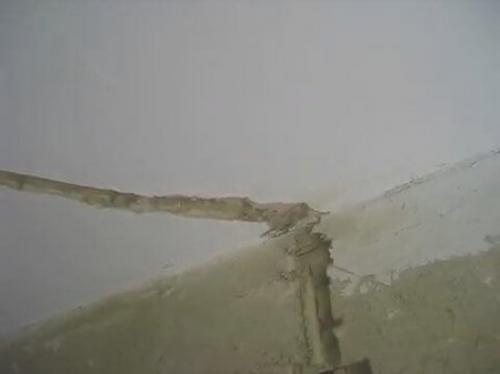

При разводке по потолку запрещается штробление железобетонных перекрытий, так как это может ослабить плиту и привести к аварийной ситуации. Делать штробы можно в слое штукатурки.



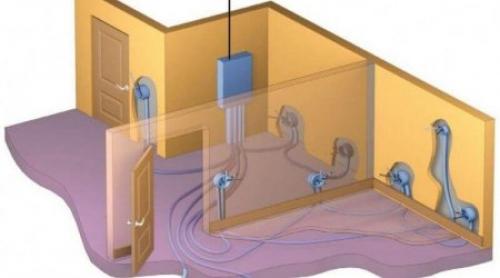

Разводка по полу

Проводка по полу укладывается во время черновой отделки помещения при ремонтных работах, либо в новых постройках.

Это скрытая проводка, не требующая штробления. Кабели в трубах укладываются в стяжку, что считается надежнее прокладки по стенам.



Другой вариант – расположение кабеля по полу под деревянным покрытием. Но этот вариант хуже, особенно в частных домах, где могут быть мыши или другие грызуны, в этом случае лучше используйте металлические трубы или металлорукав.



При выполнении монтажа электропроводки по полу, должны соблюдаться следующие условия:
• для обеспечения сменяемости кабеля, прокладка осуществляется в ПВХ-гофре или других видах труб из металла, ПВХ, заполнение труб при этом не должно превышать 40%;
• трасса монтируется без крутых поворотов, длина каждой линии не превышает 20 м;
• если проводка осуществляется по полу из деревянного покрытия, её не пропускают поверх лаг, а крепят в специально сделанных отверстиях, обработанных средствами, предотвращающими возгорание;
• при монтаже на бетоне, толщина стяжки сверху гофры должна быть более 3 см;
• соединение проводов запрещено выполнять в виде скруток, концы кабеля выводят в соединительные коробки.

Заключение

На вопрос, как лучше осуществить монтаж электропроводки: по полу или потолку, однозначного ответа не существует. Все зависит от того, где будет проще проложить кабель.

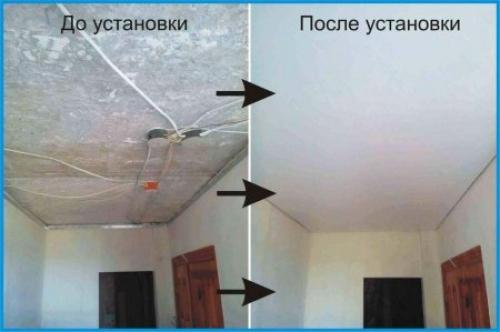

Если у вас в планах ремонтные работы, включающие установку подвесных или натяжных потолков, делайте разводку по перекрытию. Если хотите залить стяжку, прокладывайте кабель в полу и заливайте сверху бетон.

Проводка в квартире своими руками от щитка. Составление схемы

Перед тем, как сделать схему, нужно собраться всей семьёй и хорошенько подумать о том, где у вас в квартире будут располагаться основные потребители электрической энергии:

• кондиционеры;
• электрические варочные панели и духовые шкафы;
• стиральная машина;
• холодильник и морозильная камера;
• посудомоечная машина, микроволновая печь;
• вытяжная принудительная вентиляция;
• котлы отопительной системы или водонагреватели.

Также не маловажную роль играет расположение мебели, особенно громоздкой. Чтобы не получилось потом так – ремонт закончен, мебель расставлена, а розетка оказалась за шкафом-купе, который уже обосновался на этом месте на многие годы. И тогда придётся прибегать к помощи переносок, только раньше хоть под коврами можно было провода прятать, а теперь это не модно, всё кругом паркет да ламинат. Так что этому вопросу уделите особенное внимание.

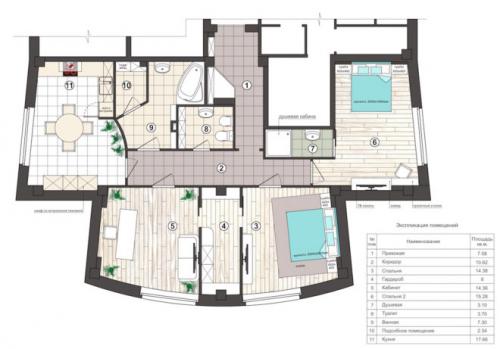

план квартиры (кликните для увеличения)

Дальше возьмите бумагу (лучше в клеточку), карандаш (желательно несколько разноцветных), линейку. Нарисуйте в двух экземплярах на бумаге план вашей квартиры с дверными и оконными проёмами, чтобы было проще возьмите технический паспорт и перенесите оттуда чертёж. Каждой комнате присвойте порядковый номер, например, если у вас схема электропроводки в однокомнатной квартире, пусть это выглядит так:

1. Коридор (прихожая, холл).
2. Ванная комната.
3. Кухня.
4. Зал (гостиная).

Если комнат больше, соответственно можете продолжить дальше нумерацию – спальня, детская, спортивная комната, также надо учесть кладовую, лоджию (если собираетесь и туда провести проводку осветительную) и т.д.

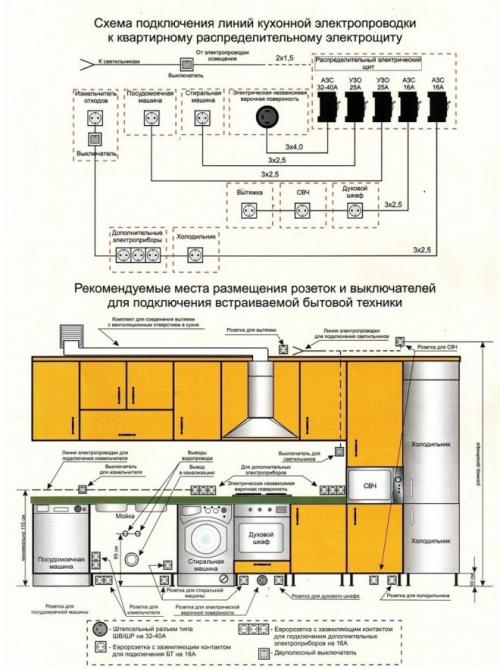

Теперь схематически отобразите на одном чертеже стационарную бытовую технику и мебель (в виде квадратиков и прямоугольников). Можно бытовую технику обозначить красным цветом, а мебель серым. На второй чертёж наносите места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас обозначена бытовая техника, на втором в этих местах буду розетки.

Точно также на первом чертеже (где техника и мебель), нарисуйте крестики жёлтым цветом в местах установки светильников, бра, торшеров, люстр. Здесь вам удобно будет увидеть – где кровать, там значит прикроватный светильник; где диван или кресла, значит бра, под которым можно почитать и т.д. Затем перенесите все эти лампочки на электрическую схему. Заодно продумайте и отметьте места установки выключателей. Мысленно представьте себе, в какую сторону у вас будут открываться межкомнатные двери, чтобы потом выключатели не оказались за ними.

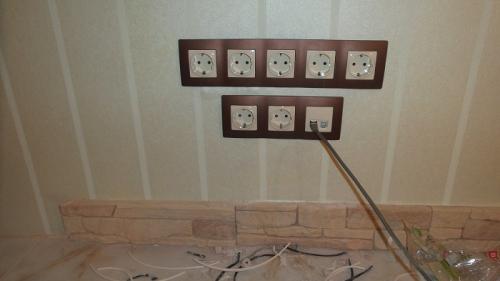

Сразу определитесь, возможно, в каком-то месте нужна установка розеточного блока (чаще всего это делают на кухонной рабочей панели), будет ли у вас в основной комнате групповое освещение или многорожковая люстра, тогда потребуется двухклавишный выключатель.

Наметьте на схеме место, где будет располагаться вводной распределительный щиток на квартиру.

Примеры того, как правильно составить схему, вроде бы получились доступные, надеемся, что сложностей с этим у вас не возникнет. Теперь разберёмся с количеством материалов.
