Пример разводки электрики в квартире. Варианты соединения элементов в электрических цепях

17.09.2021 в 23:17
Содержание
  1. Пример разводки электрики в квартире. Варианты соединения элементов в электрических цепях
  2. Пример разводки канализации в квартире. Что нужно учитывать при проектировании канализационной разводки: особенности, схемы
  3. Пример разводки электрики на кухне. Как правильно сделать проводку на кухне своими руками: схема разводки электропроводки под встраиваемую технику
  4. Пример разводки электрики в деревянном доме. Важность составления схемы проводки в деревянном доме своими руками
  5. Сколько стоит развести электрику по квартире. Прайс-лист на электромонтажные работы
  6. Пример разводки водопровода в квартире. Составление схемы разводки водопровода: что учитывать
  7. Видео разводка электрики в квартире. Пример разводки электрики. Электролаборатория Краснодарский край

Пример разводки электрики в квартире. Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ.

Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

 Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные.

Обратите внимание

Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

 Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе.

Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Электропроводка в квартире, разные схемы соединения

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Пример разводки канализации в квартире. Что нужно учитывать при проектировании канализационной разводки: особенности, схемы

Прежде чем проектировать канализационную разводку, необходимо обратить внимание на некоторые особенности, которые могут быть помочь осуществить данный процесс максимально правильно и корректно.

В частном доме: одноэтажная и многоэтажная конструкции

Способ того, как правильно проводить разводку канализационных труб в частном доме. Напрямую зависит от нескольких факторов, таких как:

  • количество этажей здания;
  • количество жильцов;
  • планировка этажей;
  • наличие подвала и его глубина;
  • уровень заглубления септика.

Самую простую разводку канализации в частном доме в виде самонесущей системы трубопроводов можно осуществить при отсутствии сложного рельефа, подвального помещения и сторонних коммуникаций на участке.

В противном случае дополнительно придется устанавливать фекальные напорные насосы.

В одноэтажном доме без мансарды разводка труб осуществляется по следующему принципу:

  1. Кухня и санузел должны иметь общую стену, у которой монтируется вертикальный стояк. Чаще всего он располагается со стороны туалета или же ванной комнаты.
  2. От самого дальнего сантехнического прибора к вертикальному стояку нужно провести магистральный трубопровод, наклоненный под углом 2 градуса.
  3. В магистраль необходимо поочередно подключать остальные сантехнические приборы посредством использования сифона, вставляемого в тройник.
  4. Главный трубопровод вместе с унитазом должен быть подключен к крестовине вертикального стояка.
  5. Сантехнические приборы санузла или ванной комнаты нужно подсоединить к главной магистрали.

Вышеперечисленный перечень действий может помочь осуществить разводку канализационных труб в одноэтажном доме с минимальным количество соединений, небольшой высотой вспомогательной магистрали, выдержанным углом наклона и самотечным перемещением сточных вод.

Для того чтобы сделать жизнь людей более комфортной, иногда обустраивается несколько санузлов или ванных комнат.

Это увеличивает нагрузку на канализацию, что может потребовать установки дополнительных стояков.

В них обязательно необходимо предусматривать отрезки труб, в которых присутствуют ревизии, предназначенные для ремонта и обслуживания.

Увеличение количества этажей в доме приводит к дополнительным нагрузкам на канализационную сеть, вследствие чего разводка труб усложняется.

Схожие по функционалу помещения должны располагаться друг над другом. В многоэтажных домах существенно увеличивается высота вертикальных стояков, которые переходят в фановую трубу.

Она должна располагаться на высоте 1,5 метра над крышей. Этот элемент системы можно заменить вакуумным клапаном.

Горизонтальная разводка труб в многоэтажных домах ничем отличается от аналогичного процесса в здания на один этаж.

В местах прохождения стояков через плиты перекрытия необходимо установить компенсаторы. Это обусловлено линейным расширением и сужением длины труб. В вертикальной плоскости они должны быть подвижными.

Именно поэтому хомуты, которые их удерживают возле стен, не нужно слишком сильно затягивать. Низ стояка нужно оборудовать отводом, предназначенным для удаления сточных вод в наружную систему.

В квартире

В большинстве случаев для разводки труб в квартире используется стандартная схема.

Пример разводки электрики на кухне. Как правильно сделать проводку на кухне своими руками: схема разводки электропроводки под встраиваемую технику

Пример разводки электрики на кухне. Как правильно сделать проводку на кухне своими руками: схема разводки электропроводки под встраиваемую технику

Кухонная проводка считается самой загруженной частью электросети в квартире. Это связано с подключением большого количества бытовых приборов. Поэтому разводка электрики на кухне выполняется с учетом предполагаемой или действующей нагрузки. Важным моментом является правильный выбор кабелей, распределительных коробок, защитных автоматов и других компонентов электрической сети.

Пример разводки электрики на кухне. Как правильно сделать проводку на кухне своими руками: схема разводки электропроводки под встраиваемую технику

Особенности распределения электричества на кухне

В помещении расположено большое количество мощных потребителей энергии. Поэтому схему разводки нужно тщательно продумать, учитывая такие особенности:

  1. Мощные приборы (холодильники, стиральные или посудомоечные машины) подсоединяют к отдельным линиям, снабженным защитными автоматами. Осветительную и питающую линии проводят в разных местах.
  2. Все розетки требуют заземления. Это делает эксплуатацию бытовой техники более безопасной, помогает продлить срок службы приборов.
  3. При прокладке проводки устанавливают несколько распределительных коробок. При использовании единственного устройства проводят 3-жильную кабельную линию.

Разновидности проводок

Кабели укладывают 2 методами: открытым или скрытым.

При выборе способа руководствуются особенностями интерьера, требованиями безопасности.

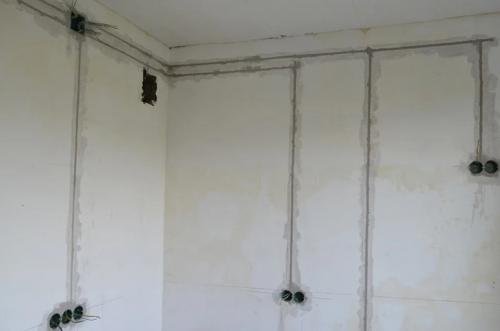

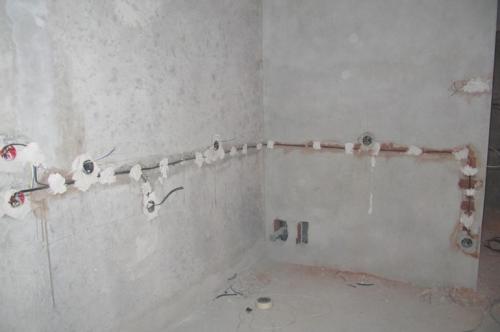

Скрытая

В этом случае провод прокладывают в стенах или потолочных плитах. Самым сложным этапом работ считается штрабление каналов. Выполнить монтаж своими руками при отсутствии навыков не получится. Кроме того, штрабление осуществляют с использованием специального оборудования. Скрытый способ применяют в квартирах, для деревянных частных домов он не подходит.

Пример разводки электрики на кухне. Как правильно сделать проводку на кухне своими руками: схема разводки электропроводки под встраиваемую технику

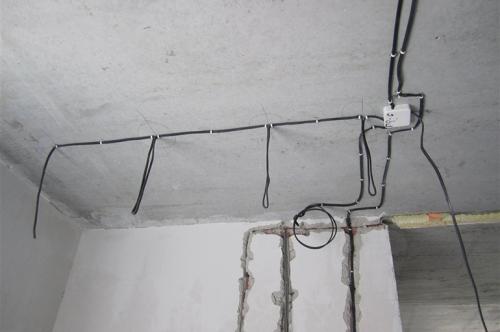

Открытая

При использовании этого метода кабели прикрепляют к поверхностям, предварительно укладывая их в лотки или гофру.

Способ не отличается высокой безопасностью и эстетичностью, поэтому его используют при невозможности скрытого монтажа.

Подготовительные работы

Перед началом укладки проводки нужно составить план процесса. На подготовительном этапе:

  • очищают помещение;
  • удаляют облицовочные материалы;
  • оценивают состояние имеющейся проводки;
  • рассчитывают предполагаемую нагрузку на сеть;
  • составляют схему электропроводки;
  • рассчитывают нужное количество материалов.

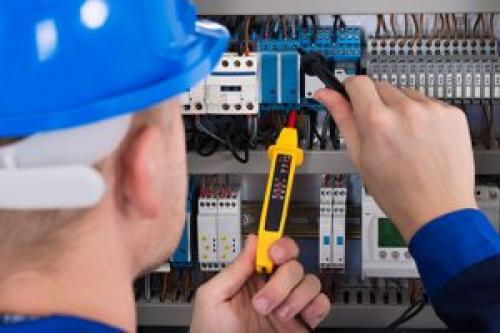

Проверка старой проводки

На первом этапе определяют, в каком состоянии находятся имеющиеся в кухне кабели. В домах прокладывают 1- или 3-фазные сети. Необходимо уточнить это. Затем проверяют присутствие заземляющего контура. При наличии 3-жильного кабеля он имеется. Это же относится к многоквартирным домам, построенным после 1997 г. Также замеряют сечение жил провода. Значение учитывают при вычислении допустимой нагрузки.

Пример разводки электрики на кухне. Как правильно сделать проводку на кухне своими руками: схема разводки электропроводки под встраиваемую технику

Расчет суммарной токовой нагрузки

На этом этапе составляют список всех приборов, которые будут использоваться в кухне. С учетом содержащихся в технических паспортах данных можно сделать расчет суммарной мощности устройств. Полученное число является предполагаемой нагрузкой на проводку. К значению добавляют небольшой запас, что исключает возникновение аварийных ситуаций.

Расчет количества проводов

Существует 2 способа вычисления требуемой длины кабелей. Можно выполнить замеры в соответствии со схемой разводки. Учитывают углы, ниши, выступы, места расположения розеток и выключателей. К полученному значению добавляют 15%.

Более простым способом расчета является умножение площади помещения на 2. Например, для кухни в 12 кв. м потребуется 24 м провода.

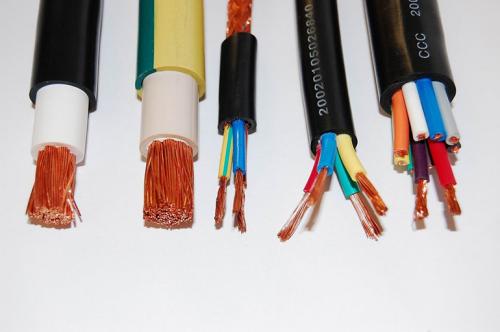

Подбор сечения кабеля

Расчет этого параметра основывается на информации, полученной при вычислении суммарной нагрузки на сеть. Сечение выбирают с помощью специальных таблиц. К указанному значению прибавляют 10%. Возможно использование кабелей с медными или алюминиевыми жилами. Первые считаются более надежными, однако из-за высокой стоимости применяются реже.

Пример разводки электрики на кухне. Как правильно сделать проводку на кухне своими руками: схема разводки электропроводки под встраиваемую технику

Инструменты и материалы

Помимо кабелей, для формирования электросети потребуются:

  1. Розетки с заземлением. Для подключения мощных приборов используют элементы с номинальным током 32 А. Для питания более слабых устройств подходят розетки на 16 А. Мощные потребители подключаются через одиночные элементы.
  2. Выключатели, к выбору которых особые требования не предъявляются. Предпочтение отдают изделиям с гладкими клавишами без рельефа или узоров.

Перед началом работы подготавливают такие инструменты:

  • штраборез (при скрытом монтаже кабелей);
  • перфоратор;
  • вольтметр;
  • паяльник;
  • пассатижи;
  • отвертки с разными насадками;
  • молоток.

Пример разводки электрики на кухне. Как правильно сделать проводку на кухне своими руками: схема разводки электропроводки под встраиваемую технику

Чертеж схемы электропроводки

На заключительном этапе на бумаге отмечают места пролегания проводов, расположения выключателей и розеток. При этом учитывают рекомендуемую высоту элементов. Для построения схемы можно использовать специальную программу.

Монтаж электрического щита

Устройство чаще всего располагается на лестничной клетке. В него добавляют защитные автоматы для кухни. Установка щита в квартире помогает отказаться от монтажа распределительных коробок. Блок снабжают вводным защитным устройством. Номинал выбирают с учетом суммарной нагрузки на сеть. От УЗО проводят линии питания розеток, светильников, электрических плит. Каждый элемент сети снабжают защитным автоматом.

Пример разводки электрики в деревянном доме. Важность составления схемы проводки в деревянном доме своими руками

Основная сложность для начинающего электромонтера заключается в составлении электрической схемы всех помещений. Но в то же время — это очень ответственный этап. И если при монтаже открытой проводки схема будет только помогать в работе, то при скрытой – может выручить и в будущем. Ведь без нее даже картину повесить будет трудно – возникает опасность пробоя кабеля.

Пример разводки электрики в квартире. Варианты соединения элементов в электрических цепях 06

Так выглядят кабель каналы в деревянном доме

Составление схемы следует начать с планировки всех помещений. Делается это для того, чтобы выключатели и розетки не оказались за крупногабаритной мебелью – ведь в таком случае толка от них не будет. К тому же стоит понимать, что если группы освещения можно собирать из двух-трех комнат, то розеточные (силовые) линии нужно разделить. К тому же, к примеру, на кухню может идти не одна силовая группа, а 2-3. Ведь каждый из бытовых приборов с большой мощностью (водонагреватель или электроплита) должен иметь отдельную линию.

Сначала может показаться, что такое разделение лишнее и можно, взяв кабель с большим сечением, провести все по одной линии, но это будет огромной ошибкой.

Пример разводки электрики в квартире. Варианты соединения элементов в электрических цепях 07

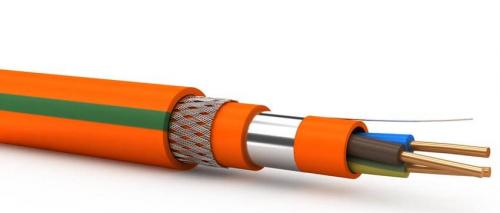

Сечение кабеля и изоляция играет довольно важную роль

Важная информация! Разделение по группам дает возможность пользоваться бытовыми приборами даже при сгорании одной из линий. К тому же, при необходимости ремонта розетки не придется отключать свет или обесточивать другие приборы. Да и обслуживание и ревизия электро-точек, равно как и силового вводного щита, упрощается.

Схема электрики в деревянных домах своими руками может быть выполнена на любом листе бумаги. Она не для того, чтобы сдавать в проверяющие организации, хотя перед вводом в эксплуатацию домашней сети, проверяющему она может пригодится. Но, опять же, только в ознакомительных целях. При этом схема вводного щита будет составляться уже позже, после того, как будет закончен монтаж внутри помещения. Но место установки силового шкафа должно быть выбрано заранее. Что же касается такого момента, как устройство электропроводки в деревянном доме, то она должна быть продумана до мелочей, до самых, казалось бы, незначительных деталей.

Пример разводки электрики в квартире. Варианты соединения элементов в электрических цепях 08

Сколько стоит развести электрику по квартире. Прайс-лист на электромонтажные работы

Пример разводки электрики в квартире. Варианты соединения элементов в электрических цепях 09На странице указаны цены на услуги электрика в Санкт-Петербурге. Наша компания выполняет электромонтажные работы любой сложности в квартире, частном доме или офисе. Мы работаем по договору и сотрудничаем, как с юридическими, так и физическими лицами.

При условии заказа услуги у нас вызов электрика на дом не оплачивается. Опытные мастера имеют все необходимые допуски и оснащены профессиональным оборудованием для проведения монтажных и ремонтных работ любой сложности. С целью повышения безопасности при работе наши специалисты используют маски и перчатки, а также проходят ежедневный медицинский осмотр.

Объем работ оценивается мастером индивидуально. Полный набор услуг, сроки выполнения и сумма под ключ записываются в официальном договоре.

Установка розеток

Название вида работЕд. изм.Стоимость, руб.
Установка розеток и выключателей светашт.130
Установка розеток шт.130
Установка наружной розеткишт.130
Установка внутренней розеткишт.180
Установка розеток с заземлениемшт.200
Установка компьютерной розетки RJ45 (интернет)шт.180
Установка телевизионной розетки (ТВ)шт.180
Установка телефонной розетки RJ11, RJ12, RJ45шт.180
Установка розетки для электроплитышт.350
Установка электроточки скрытой проводки (без высверливания чашечки)шт.175
Установка электроточки наружнойшт.250
Установка подрозетниковшт.80
Установка распаечной коробки наружнойшт.400
Установка распаечной коробки внутреннейшт.550
Ремонт розеткишт.280
Ремонт выключателяшт.350
Замена розеткишт.130
Монтаж механизма внутренней розеткишт.180
Замена механизма внутренней розеткишт.250
Установка двойной розетки в один подрозетникшт.250
Демонтаж розеткишт.80
Устройство отверстий в стене для подрозетников в гипсе, ГКЛшт.210
Устройство отверстий в стене для подрозетников в кирпичешт.280
Устройство отверстий в стене для подрозетников в бетонешт.

Пример разводки водопровода в квартире. Составление схемы разводки водопровода: что учитывать

Схема прокладки – это проект поступления горячей и холодной воды от центрального стояка к точкам разбора. Количество потребителей у каждого домовладельца разное. Упрощенный вариант включает раковину, умывальник, ванну и унитаз в туалете.

Схема разводки водопровода.

Планировки помещений последних лет предусматривают наличие 2 санузлов, что создает дополнительную нагрузку на систему водоснабжения. Кухня все чаще оборудуется посудомоечной и стиральной машиной, ванная – душевой кабиной с различным уровнем комфорта.

Прокладка водопроводных труб может выполняться 2 способами: открытым и закрытым. В случае протечки или поломки прибора найти дефектный участок при скрытой проводке можно по наличию мокрого пятна на поверхности стен, а устранить без схемы разводки будет проблематично. Это одна из ключевых причин, по которой не стоит отказываться от составления исполнительной карты сантехнических работ.

Что для этого нужно знать:

  • Материал трубопровода (сталь, пластик, медь, металлопластик).
  • Размеры входного патрубка.
  • Тип разводки и способы подключения (фитинговый, сварка, пайка и др.).
  • Величина рабочего напора на входе в квартиру (понадобится при выборе материала).
  • Для полимерных систем – количество соединений.
  • Наличие мест пересечения с электропроводкой и возможные способы обхода.
  • Точное место установки и тип бытового прибора.

Что сантехники называют точкой

Монтаж водопровода оценивают количеством точек подключения. Причем мнения о значении этого термина у заказчика и сантехника разные.

В широком понимании – это число бытовых приборов плюс запорная арматура. По мнению слесаря, к этому нужно добавить подвод холодной и горячей воды, а также врезку канализации, т. е., чтобы установить умывальник в сметном расчете, необходимо предусмотреть подсоединение 3 точек. Причем сборка самого прибора (корпус) оплачивается отдельно.

По такому же принципу выполняется определение затрат на монтаж счетчика, аварийных устройств и прочего вспомогательного оборудования.

Типы трубных разводок

Разводка водопровода в квартире в зависимости от количества приборов может быть выполнена несколькими способами:

  • коллекторным;
  • тройниковым, или последовательным;
  • комбинированным (совмещенным).

Коллекторная схема предусматривает подачу воды через специально оборудованный распределитель. К нему через запорную арматуру подключают каждый из установленных приборов.

Коллекторная схема обеспечивает подачу воды с помощью специального распределителя.

Последовательная проводка осуществляется с помощью общей трубы, проложенной внизу по периметру помещения, а от нее через тройник отдельными сегментами подсоединяют сантехнику.

Комбинированный способ – это когда унитаз и умывальник в туалете подключают последовательно, а ванну, душ, стиральную машину – через коллектор.

Коллекторная разводка

По своей конструкции коллектор – это отрезок трубы, один конец которой подсоединен к стояку, а другой заканчивается шаровым краном для стравливания воздуха. По всей длине прибора установлены запорные краны, которыми в процессе эксплуатации можно выборочно начинать или прекращать поступление воды.

Применение коллекторной разводки позволяет получить следующие преимущества:

  • Компактное расположение системы управления подачей.
  • Постоянное давление в сети.
  • В случае аварийной ситуации возможность отключения только одного прибора.

Тройниковая разводка

Тройниковый способ используют при малом количестве потребителей и открытой схеме прокладки. От стояка через коренной кран подключают трубу, от которой последовательно через отводы подсоединяют сантехническое оборудование.

Тройниковый способ применяется при небольшом количестве потребителей и открытой схеме прокладки.
