Перед началом строительных работ требуется знать габариты инсталляции для унитаза. Самой значимой характеристикой является глубина конструкции, т.к. от этого зависит удобство эксплуатации сантехники.

Глубина различается в зависимости от разновидности системы:

1. блочные (10-15 см);
2. рамные (15-30 см).

Перед унитазом желательно оставить хотя бы 0.6 метра свободного пространства, поэтому при капитальной стене рекомендуется остановить выбор на инсталляции блочного типа. Это позволит оставить дополнительно 15 сантиметров свободного пространства по сравнению с установленным обыкновенным унитазом.

Подобный монтаж не только визуально увеличит ванную комнату, но и сделает ее больше по факту. Дополнительным преимуществом блочной системы можно назвать ее низкую цену, по сравнению с рамной.

Из-за малой толщины инсталляции встроенный бачок является плоским и обладает небольшой толщиной (около 0.9 м) и увеличенными габаритными характеристиками. Ширина бака в большинстве случаев составляет 0.5 м, поэтому ширина всей инсталляции для унитаза также равна 0.5-0.6 м.

Другие размеры инсталляции под унитаз:

• высота – у конструкции блочного типа 0.8-1 м, рамного типа – 1-1.4 м;
• патрубок выхода канализации, куда подключается сантехника, должен находиться примерно в 22 см от пола;
• крепежи для шпилек, на которые подвешивается изделие, должны располагаться в 32 см от пола, однако это значение можно изменить посредством регулирования ножек;
• расстояние между осями крепления составляет 18 либо 23 см.

При подобной ширине и высоте инсталляции унитаза он оказывается на расстоянии 30 см от уровня пола. Как правило, это удобно для всех жильцов квартиры.

Размеры чаши подвесного унитаза являются достаточно стандартными:

1. ширина (0.3 – 0.4 м);
2. высота (0.3 – 0.4 м);
3. длина зависит от конкретной модели: «мини» – до 54 см, «стандарт» – 55-60 см, «максимум» – 70 см.

Высота установки унитаза на инсталляцию от пола. Подводка коммуникаций

Вода к бачку поступает из труб ХВО. Если унитаз с функцией биде, подключают еще и горячую воду. Если шланги не входят в комплект, для подводки используют стандартную арматуру, как для обычной сантехники. Гибкие шланги не надежны. Лучше использовать изделия из металлопластика. Подключение делают сверху либо сбоку.

Коммуникации проводят в скрытых каналах или коробах. Штробить железобетонные плиты запрещено. Согласно действующим постановлениям, запрещаются работы, при которых ухудшается несущая способность стен и пола, поэтому ограничение может распространяться еще и на кирпичные и монолитные конструкции. Прокладку допускается вести в слое штукатурки либо в другом покрытии, не влияющим на прочность здания.

Для подсоединения к канализационному стояку нужно подготовить пластиковую либо чугунную трубу диаметром от 10 см. Ее дальний конец промазывают герметиком, подсоединяют ко входу в стояк и фиксируют хомутом, затягивающимся при помощи винта. Другую часть хомутом пристегивают к раме. Эта часть имеет Г-образную форму. Сантехнический прибор подключается к ее горизонтальному верху.

При большом удалении от стояка слив придется приподнять, чтобы вода внутри не застаивалась. Уклон должен быть 2-3 см на 1 п. м. Рукав прячут в съемный короб или канал в перекрытии. В последнем случае делают стяжку, оставляя свободное пространство в углу. При значительном уклоне она окажется слишком массивной и высокой.

В типовых квартирах такой прием удается использовать не всегда. Лучше просчитать все нюансы перед началом работ. При монтаже инсталляции унитаза установочные размеры должны быть известны заранее. Это позволит сэкономить время и не допустить ошибку. Когда все силовые элементы смонтированы, а трубы подключены, систему еще раз проверяют и закрывают фальш-панелью.

Размеры короба под инсталляцию для унитаза Grohe. Модельный ряд инсталляций Grohe

С возникновением подвесного унитаза стала актуальной проблема скрытой разводки коммуникаций, установки смывного бачка. Вначале для этого типа сантехники, затем и для остальных приборов были разработаны инсталляции рамной конструкции:

• две вертикальные стойки из профильной трубы – воспринимают нагрузку от веса сантехнического прибора и пользователя, передают ее на перекрытие;
• горизонтальная перемычка – служит для крепления унитаза, биде, прочей сантехники, жестко крепится к вертикальным стойкам, имеет шпильки для фиксации сантехники;
• нижняя и верхняя перемычки – обеспечивают жесткость конструкции.

Стандартным для систем инсталляции считается крепление верхней части рамы к стене упорами или шпильками, нижних лапок к полу/перекрытию. Однако унитаз может монтироваться возле легкой перегородки, к которой не имеет смысла крепить верхнюю часть рамки. В этом случае монтаж инсталляции выполняется только к нижней ограждающей конструкции, опорные лапки имеют увеличенный размер.

Усиленный вариант инсталляции.

В силу неодинаковой толщины дальнейшей отделки, производитель обеспечивает возможность регулировки высоты расположения сантехнического прибора. Для этого в нижней части стоек имеются лапки, приваренные к профильной трубе меньшего размера по телескопическому принципу выдвижения с фиксаторами. После настройки высоты, горизонтального уровня лапки каркаса затягиваются болтами.

Металлический каркас производителя Grohe устанавливается несколькими способами:

• фальш-панель – рамка встраивается внутрь системы ГВЛ;

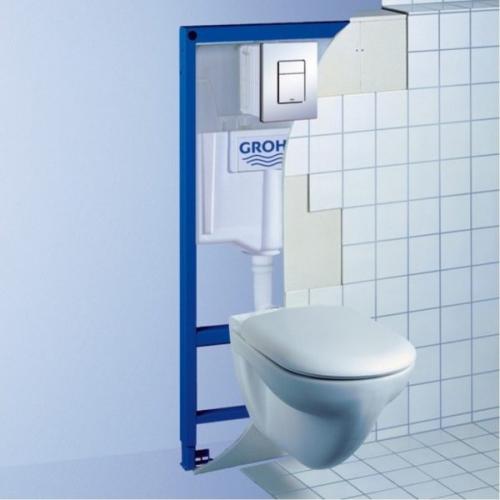

• короб – инсталляция крепится перед стеной, обшивается гипсокартоном;

Пристенный монтаж инсталляции.

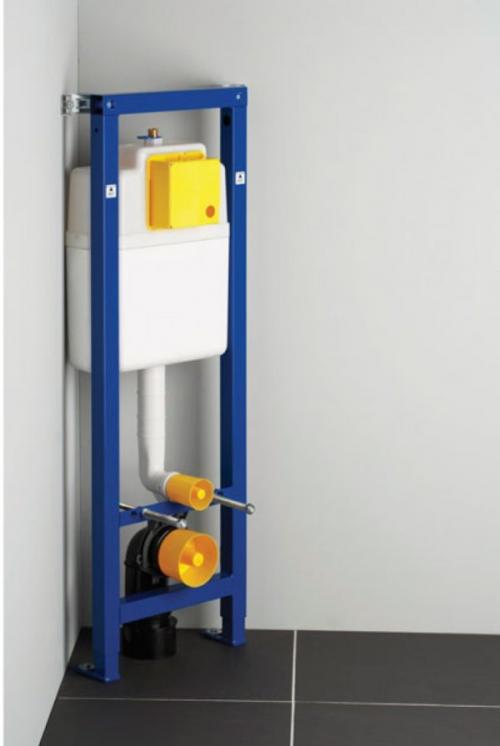

• в угол – вариант пригоден только для совмещенных санузлов;



• отдельно стоящая конструкция – способ используется очень редко, в санузлах сложной планировки.

Установка рамочной конструкции островного типа.

Комплектация рамочной конструкции Grohe.Производитель Grohe выпускает системы инсталляции для раковин, писсуаров, биде, унитазов, поручней для инвалидов. Самыми сложными в установке, наиболее полными в комплектации считаются рамные конструкции для подвесных унитазов и унитазов с функцией биде:

• высота конструкции 0,82 м, 1 м, 1,13 м;
• стандартной ширины, узкие для малогабаритных туалетов, широкие с креплениями поручней для инвалидов;
• с панелями Skate Air и бачками смыва разных конструкций;
• со звукоизолирующими элементами, шумоизолирующими вставками;
• для монтажа в отдельно стоящем режиме, перед стеной или в углу.

Монтажное расстояние между шпильками 18 или 23 см, это два стандарта для крепления унитазов. Вариант исполнения Grohe Solido имеет высоту установки 1,2 м. Некоторые сторонние производители сантехники по умолчанию комплектуют ее инсталляциями компании Grohe. Например, подвесные унитазы Della монтируются на рамочные системы Rapid SL от производителя.

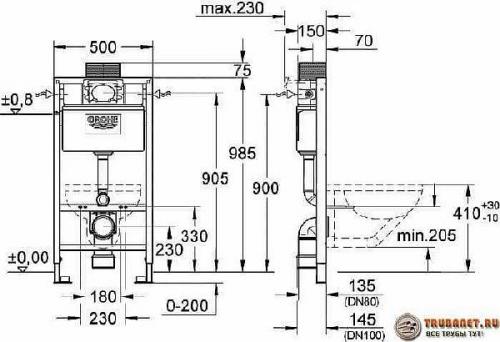

Размеры короба под инсталляцию. Ширина и высота инсталляции

Перед началом строительных работ требуется знать габариты инсталляции для унитаза. Самой значимой характеристикой является глубина конструкции, т.к. от этого зависит удобство эксплуатации сантехники.

Глубина различается в зависимости от разновидности системы:

• блочные (10-15 см);
• рамные (15-30 см).

Перед унитазом желательно оставить хотя бы 0.6 метра свободного пространства, поэтому при капитальной стене рекомендуется остановить выбор на инсталляции блочного типа. Это позволит оставить дополнительно 15 сантиметров свободного пространства по сравнению с установленным обыкновенным унитазом.

Подобный монтаж не только визуально увеличит ванную комнату, но и сделает ее больше по факту. Дополнительным преимуществом блочной системы можно назвать ее низкую цену, по сравнению с рамной.

Из-за малой толщины инсталляции встроенный бачок является плоским и обладает небольшой толщиной (около 0.9 м) и увеличенными габаритными характеристиками. Ширина бака в большинстве случаев составляет 0.5 м, поэтому ширина всей инсталляции для унитаза также равна 0.5-0.6 м.

Другие размеры инсталляции под унитаз:

• высота – у конструкции блочного типа 0.8-1 м, рамного типа – 1-1.4 м;
• патрубок выхода канализации, куда подключается сантехника, должен находиться примерно в 22 см от пола;
• крепежи для шпилек, на которые подвешивается изделие, должны располагаться в 32 см от пола, однако это значение можно изменить посредством регулирования ножек;
• расстояние между осями крепления составляет 18 либо 23 см.

При подобной ширине и высоте инсталляции унитаза он оказывается на расстоянии 30 см от уровня пола. Как правило, это удобно для всех жильцов квартиры.

Размеры чаши подвесного унитаза являются достаточно стандартными:

• ширина (0.3 – 0.4 м);
• высота (0.3 – 0.4 м);
• длина зависит от конкретной модели: «мини» — до 54 см, «стандарт» — 55-60 см, «максимум» — 70 см.
