Гриндер – незаменимый инструмент в мастерской. Он позволяет шлифовать изделия из дерева, пластика, металла, также обрабатывать любые поверхности.

Выбора материала зависит от выбора ленты – жёсткий абразив позволяет обрабатывать более плотные изделия.

В этой статье редакции Homius разберём, как своими руками сделать гриндер по готовым чертежам с размерами, рассмотрим варианты сборки гибких ручных станков для обработки поверхностей.

Ручной гриндер позволяет, к примеру, шлифовать сварочные швы в труднодоступных местах

Что такое гриндер, и для чего он предназначен

Гриндер в отличие от привычного стационарного станка, инструмент более универсальный. Он позволяет обтачивать детали под углом, являться инструментом для финишной отделки, к примеру, в качестве шлифования элементов деревянной мебели. Гриндером легко удалить ржавчину с поверхности, заточить нож.

Механизмы натяжения ленты и поворотная рабочая площадка позволяют произвольно менять угол заточки

Принципиальная схема конструкции гриндера и принцип его работы

Для того, чтобы правильно понять устройство и принцип работы гриндера, обратимся к его устройству. Главная задача – найти мощный мотор, который необходимо будет снабдить приводом.

Важно! Вращающий момент передаётся на ролики, которые приводят в движение абразивную ленту. Внешний вид гриндера

Внешний вид гриндера

Итак, основными элементами гриндера, кроме двигателя, являются:

1. Прямой ролик со шкивом.
2. Натяжные ролики.
3. Абразивная лента.
4. Основание.
5. Устройство, фиксирующее натяжение ленты и роликов.
6. Стол для фиксации детали (в некоторых моделях может быть поворотным).

После включения прибора в сеть, ролики приводят в движение абразивную ленту. Причём, положение роликов можно смещать, чтобы контролировать натяжение абразивной ленты.

В некоторых случаях столик может поворачиваться на 180°

При самостоятельной сборке гриндера важно расположить ролики строго перпендикулярно над друг другом, чтобы избежать перекосов ленты, что может привести к её обрывам. Совет! Прежде чем определиться с размерами ленты и шириной роликов, прикиньте, какие поверхности вы планируете обрабатывать, их габариты и объёмы работ

Совет! Прежде чем определиться с размерами ленты и шириной роликов, прикиньте, какие поверхности вы планируете обрабатывать, их габариты и объёмы работ.

От выбора ленты зависит скорость и качество обработки изделий. Чаще всего в станках подобного типа используются следующие размеры лент: 610, 915, 1230, 1600, 1830 мм по длине, по ширине имеется всего два варианта − 50 и 100 мм. Нижнее полотно должно быть эластичным.

Тканевая основа лучше выдерживает поверхностное натяжение

Гриндер «от Чапая» − краткий обзор

Андрей Чапай разработал собственный вариант гриндера. Модель настолько полюбилась мастерам, что её название скоро стало именем нарицательным. Умелец даже разработал целую линию аппаратов, которые сегодня разлетелись по мастерским всего мира.

Поворотный Гриндер своими руками: чертежи. Гриндер своими руками: чертежи с размерами конструктивных элементов

Разработка соответствующей схемы является важнейшим подготовительным этапом. Чертеж можно заказать у квалифицированного мастера. В этом случае он будет максимально точным и позволит изготовить оборудование, которое прослужит не один год.

Как сделать гриндер своими руками? Чертежи,

Второй вариант – загрузка схемы из Всемирной сети. В этом случае стоит знать, что некоторые чертежи, расположенные в интернете, не являются эффективными. Поэтому, перед тем как скачать ту или иную схему, рекомендуется ознакомиться с отзывами реальных людей, которые уже использовали ее для сборки ленточно-шлифовального оборудования.

Также рекомендуется сравнить схему, составленную самостоятельно, с другими чертежами с размерами гриндера своими руками. Видео, имеющие соответствующую тематику, позволяют быстрее понять все нюансы изготовления подобного агрегата. В интернете их огромное множество.

Чтобы станок прослужил долго, заказывать чертеж гриндера нужно у квалифицированного мастера

Схема должна быть точной и содержать наброски всех конструктивных элементов конструкции. В обязательном порядке указываются габариты отдельных деталей. И, наконец, готовую схему можно выложить на профильный форум и поинтересоваться о том, какие неточности она содержит. Возможно, что в этом случае удастся получить ценные советы по ее доработке.

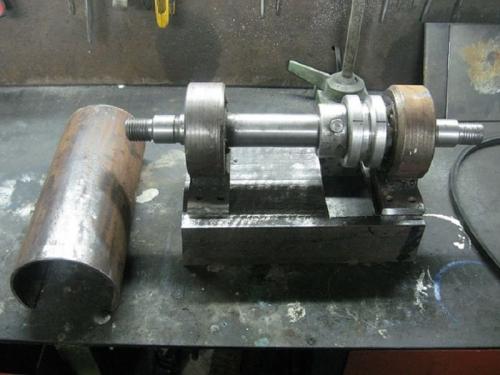

Самый простой Гриндер своими руками. Преимущества перед точилом

Ленточный гриндер обладает определённым рядом преимуществ по сравнению с другими инструментами, предназначенными для заточки и шлифования. По сравнению с точилом он имеет следующие преимущества:

• расширенные возможности по обработке поверхности, в том числе у деталей больших размеров и массы;
• улучшенные возможности по позиционированию инструмента относительно обрабатываемой поверхности;
• равномерное стачивание абразивного покрытия ленты (в отличие от кругов у точила)
• упрощённая система замены абразива.

Более широкие возможности по обработке поверхностей, которые присущи ленточно-шлифовальным станкам выражаются не только в обработке крупногабаритных деталей. Даже самая простая модель способна проводить обработку поверхностей второго и третьего порядка, например, труб, крыльев и кузова автомобилей.

Правильный подбор лент позволяет проводить все этапы обработки: грубую заточку, шлифовку, полировку.

Абразивный круг, которым оснащён точильный станок, в процессе работы изнашивается неравномерно. Это приводит к нарушению его геометрии, следовательно, точности и качества обработки.

Однако, гриндеру присущи два недостатка, связанные с их конструкцией. К первому относится более низкая надёжность. Это связано с наличием более сложного механизма приведения ленты в движение: подшипники, валы, натяжные пружины, сама лента. У станка только двигатель и абразивный круг.

Конструктивная сложность требует периодического осмотра и проведения обслуживания. Износ подшипников приводит к нарушению балансировки и как следствие к неравномерному прилеганию ленты. Длительное использование гриндера изменяет геометрию валов. Они из цилиндрических валов становятся овальными.

Гриндер из болгарки своими руками: чертежи с размерами. Введение

Есть много модификаций, но приведенная в данной статье конструкция, является на наш взгляд весьма интересной и довольно удачной, так как она компактна и удобна в использовании. По конструкции такой инструмент представляет собой приспособление по форме напоминающей рогатку, которое крепится на болгарку. На «усы» установлены ролики, которые формируют трек ленты шлифмашины.

В этой статье, будет описана пошаговая инструкция создания гриндера из болгарки с подробными фото, чертежами и

Подготовка к работе

Прежде чем приступить к изготовлению, нужно приготовить инструмент, который нам понадобится для работы, это:

• Распиловочный станок ( циркулярная пила или станок из электролобзика для распиловки ;
• Электролобзик с пилками ;
• Шлифовальный станок или гриндер;
• Фрезерный станок;
• Сверлильный станок.
• Различный ручной инструмент – отвертки, карандаши, пассатижи и пр.

Кроме того, нужно спланировать и подготовить необходимый материал, крепеж и необходимые элементы:

• Фанера 20-35 мм;
• Лак;
• Болты и гайки;
• Закрытые подшипники;
• Лента для шлифмашины.

В статье «» была приведена таблица со справочной информацией по толщинам и слойности. Ниже приведем еще одну справочку — сорта шпона наружных слоев:

Основные конструктивные элементы

Наша шлифовальная машинка состоит из следующих элементов:

1. Сама болгарка;
2. Основание;
3. Подвижный кронштейн;
4. Ведущий ролик (на вале редуктора УШМ);
5. Два ведомых ролика — один на основании, другой на подвижном кронштейне.

Подготовка болгарки

В нашем случае мы взяли болгарку не новую, а значит, следует произвести очистку. Нужно удалить всю лишнюю смазку, и устранить видимые дефекты и мусор при помощи щетки. Данный этап не несет в себе функциональной нагрузки, но благодаря очистке, во время работы ничего не будет мешать, и выполнять определенные этапы работы будет удобней, и намного приятней.
