Каталитический газовый обогреватель. Схема устройства и принцип работы каталитического газового обогревателя

Каталитический газовый обогреватель. Схема устройства и принцип работы каталитического газового обогревателя

Каталитические нагреватели могут выполняться в нескольких вариантах, одним из которых является каталитический газовый обогреватель для дачи.

Конструкция обогревателя это автономное или полуавтономное устройство, технические возможности которого позволяют обогревать до комфортных температур помещения общей площадью ≥ 25 м2.
Рассмотрим принцип работы прибора на примере таких изделий, как каталитические газовые обогреватели bartolini.

Принцип его работы: горящий природный газ соприкасается со специальной пластиной, на поверхность которой наносится катализатор. При высоких температурах, обеспечиваемых процессом горения, при участии кислорода воздуха начинается экзотермический процесс окисления.

Чаще всего в качестве катализатора в обогревателях указанной конструкции используются следующие материалы:

1. Стекловолокно составляет своеобразную основу панели, поверх которой наносится очень тонкий слой собственно катализатора. Его роль, в данном случае, выполняет порошок платины.
2. Специальный трёхкомпонентный состав, которому присущи параметры, значительно превосходящие модель, имеющую катализаторы на платиновой основе.

Поверхность каталитической пластины изначально выполняется с большим количеством мелких дырочек. Именно через них на неё поступает газ. В процессе горения природного газа инициируется реакция окисления, являющаяся экзотермической. Расход сгорающего при этом газа пренебрежимо мал, так как обогрев помещения осуществляется не за счёт его сжигания, не зависит от мощности факела горения.

Сам процесс горения требуется исключительно для того, чтобы инициировать реакцию окисления. Поэтому указанный режим именуется беспламенным, несмотря на то, что фактически некое пламя присутствует.

Каталитический газовый обогреватель может работать не только на сжиженном газе (практически все переносные и мобильные версии и модели) или на природном газе, подаваемом по сети централизованного газоснабжения.

Абсолютное большинство каталитических обогревателей указанного типа имеет следующие элементы и устройства:

• Кожух или корпус;
• Газовая горелка малой мощности;
• Теплообменники;
• Заправляемый либо сменный баллон для газа;
• Нагревательные элементы.

Газ может подаваться не только из баллона, но и от магистрального газопровода.

В качестве дополнительных устройств, облегчающих эксплуатацию подобных изделий, могут применяться:

• устройство для розжига;
• термостат;
• автоматика отключения;
• программное управление и т.п.

По типам реализованных конструкций существующие модели подобных каталитических обогревателей могут выполняться в монолитном исполнении, когда ёмкость для сжиженного газа встраивается в корпус обогревателя. Максимальная ёмкость такого баллона ≤ 27 кубометров. Второй возможный вариант конструкции корпуса не имеет, есть только пластина, пропитанная специальными катализаторами.

Газовые обогреватели на баллонном газе для дачи. Преимущества резервного отопления дома сжиженным газом из баллонов

В статье: «Отопление дома газовыми баллонами. Личный опыт» , мы подробно рассказали выгодно или нет обогревать коттедж сжиженным газом. Если резюмировать материал, то этот вариант стоит рассмотреть:

• Если дом имеет небольшую площадь (около 50-70 кв. м).
• Дом хорошо утеплён.
• У владельца недвижимости нет иной альтернативы, а выделенной мощности электросетей недостаточно, чтобы дешево отапливаться электричеством по ночному тарифу .

К этому добавим постоянную потерю времени и денег (на бензин), т.к. владельцу отопительной системы на сжиженном газе, скорее всего, придётся еженедельно отвозить баллоны на заправку.

Поэтому рассмотрим отопление газовыми баллонами только как временную, резервную и энергонезависимую отопительную систему, чтобы не замерзнуть зимой и как-то перекантоваться 2-3 дня, при аварии основной системы отопления или отключения электричества.

Dekagon Пользователь FORUMHOUSE

Я построил каркасный дом площадью 90 кв. м в виде коаксиальной юрты. Дом пока эксплуатируется в режиме «дача», т.е. приезжаю в него только по выходным. Магистрального газа нет. Электричество - одна фаза. Напряжение плавает от 150 до 230 Вольт. Длительных отключений не бывает, но однажды грузовик снёс столб электропередач. От аварийных ситуаций никто не застрахован. Задумался, как мне отопить дом, и вот к чему я пришел.

Пользователь проанализировал все доступные ему виды отопления:

• твердотопливные печи-камины;
• газгольдеры;
• электрокотлы;
• ИК обогреватели;
• тепловые насосы;
• альтернативную энергетику.

В итоге, наиболее простыми для установки, дешёвыми по затратам, удобными в использовании и для автоматизации оказались электрические и газовые конвекторы. Немного отойдя от основной темы статьи скажем, что электрические конвекторы управляются через таймеры и через термостаты. Это позволяет к приезду Dekagon на выходные (к вечеру пятницы), заранее поднять температуру в доме с «дежурного» до комфортного уровня. Т.е. с + 15 °C до + 23 °C и не тратить время на прогрев помещений.

Теперь интересны доводы «за» использование телогенератора, работающего на сжиженном газе.

Dekagon Пользователь FORUMHOUSE

Когда мне возводили дом зимой, строители жили в бытовке. Электричества тоже не было. Задумался как обогреть рабочих. Хотел купить им «буржуйку», но хорошая твердотопливная печь дорого стоит. Надо ещё устанавливать дымоход. Заготавливать, хранить, пилить, колоть дрова. Лишняя морока. Взял газовый конвектор мощностью 2.2 кВт. В 2014 году он обошелся мне в 8500 руб. Прибор сразу готов к работе, только подключи к баллону. За время эксплуатации газовый конвектор показал себя с лучшей стороны. Работает эффективно и безопасно, автономно. Заданную температуру держит по термостату. В общем, так он мне понравился, что я решил перенести его в дом, на случай отключения электричества.

Для газа пользователь купил современный композитный, (а не тяжелый стальной) баллон на 24 л. Ещё дополнительно приобрел плитку для кухни с двумя элетро- и двумя газовыми конфорками.

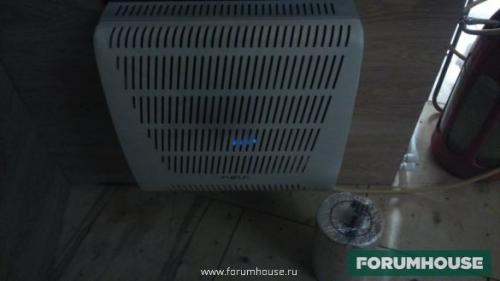

Плита подключается к газовому баллону, от которого работает газовый конвектор.

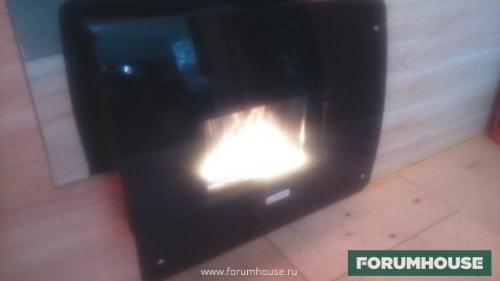

Еще через год Dekagon купил стационарный газовый камин мощностью 7 кВт.

Газовый конвектор и камин работают, когда нужно уменьшить нагрузку на электросеть, и как резерв на случай аварии электросети.

Камин работает от второго газового баллона, имеет автоматику, а продукты горения отводятся через коаксиальный дымоход.

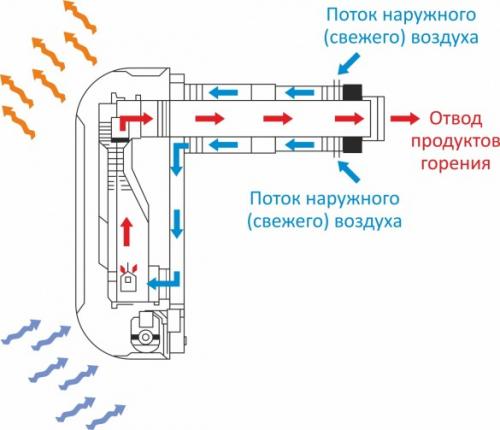

По внешней трубе поступает уличный воздух в камеру сгорания, а по внутренней удаляются продукты сгорания.

Монтаж газового камина или конвектора не сложен и доступен каждому. Пользователь сделал отверстие в стене, повесил теплогенераторы на стену и подключил их к баллонам с газом.

В случае отключения электричества газовые конвекторы позволят с комфортом продержаться несколько дней, пока не починят поломку.

В итоге: Dekagon отапливает дом электричеством и время от времени газовыми теплогенераторами. Приведём расходы на комбинированную систему отопления. Итак, отопительный сезон длится 7 месяцев. Кроме электрических и газовых конвекторов, в доме установлены ИК электрообогреватели и несколько ламп ИКЗК. От электричества греется вода для ГВС. Работают бытовые приборы, освещение и т.д.

• Расход электроэнергии за отопительный сезон 2014-2015 — 8000 кВт⋅ч.
• Расход электроэнергии за отопительный сезон 2015-2016 — 6800 кВт⋅ч.

В сезон 14-15 года, тариф за электроэнергию - 3.15 руб. за 1 кВт⋅ч. Итого (8000 х 3.15 = 25 200 руб.) / 7 мес. = 3 600 руб. за 1 месяц за электричество.

В сезон 15-16 года, тариф за электроэнергию 3.45 руб. за 1 кВт⋅ч. Итого (6800 х 3.45 = 23 460 руб.) / 7 мес. = 3 350 руб. за 1 месяц за электричество.

Напомним, что площадь дома 90 кв. м. Коттедж используется в режиме «выходного дня». Т.е. с понедельника по пятницу в помещениях поддерживается +15 °C. В пятницу и воскресенье + 23 °C. Климатическая зона средней Волги.

Сжиженный газ пропан-бутан (СУГ) используется как резервное отопление и для приготовления пищи . За сезон уходит 3 баллона (20 л газа). Это около 1200 руб.

Обогреватель для палатки. ТОП-7 лучших обогревателей для палатки: газовые, дизельные, инфракрасные, отзывы

Во время отдыха на природе, будь то жаркое лето или зимняя рыбалка, в палатке не всегда бывает тепло. На такой случай разработаны особые устройства – обогреватели. К ним предъявляются особые требования в плане хорошей автономности, производительности, но в то же время компактности. Мы предлагаем вашему вниманию рейтинг из 7 наиболее оптимальных устройств по отзывам пользователей и экспертов, чтобы ваш отдых прошел с максимальной пользой. Желаем приятного прочтения!

• TOURIST MINI AFRICA;
• Солярогаз Aeroheat HS S2600 boxer m;
• Следопыт MB-GH-I01;
• Ballu BIGH-4;
• Kovea KH-0203 Little Sun;
• TRAMP TRG-037.

Перейдем к их более подробному описанию.

Aeroheat IG 3000

Мне нравится2Не нравится

Инфракрасный обогреватель с желтым корпусом возможно устанавливать в горизонтальном и в вертикальном положении. Прибор предназначается для обогревания, приготовления пищи и сушки на строительных работах. При изготовлении используются керамические излучатели Rauschert (Германия), не содержащие асбест. Устройство выделяет ИК-излучения при сгорании газовой смеси на поверхности панели из керамики.

Плюсы

• емкостей баллона хватает: 5 л-8,5 ч, 12 л-21 ч, 27 л-47 ч, 50 л-89 ч;
• емкость топливного бака до 50 л;
• высокий КПД благодаря эффекту конвекции с мягким излучением;
• компактный и эргономичный корпус;
• окраска коррозионно-стойкой порошковой эмалью без содержания свинца;
• малый вес;
• приличная мощность;
• малый расход газа;
• работает ровно и без перебоев;
• служит до 10 лет;
• быстро прогревает помещение.

Минусы

• быстро выжигает кислород;
• баллон приобретается отдельно.

Пользуемся данным обогревателем уже года два. Берем с собой в походы, а также в выезды на природу. Пространство внутри палатки разогревает где-то в течение сорока минут, более того, на нем мы готовим пищу. А так держу его в гараже, пользуюсь по мере необходимости.

Aeroheat IG 3000

TOURIST MINI AFRICA

Мне нравится2Не нравится

Портативный инфракрасный обогреватель относится к коротковолновому типу. Корпус выполнен в желтом и черном цветах. Тепло от него аналогично солнечному или от костра, но не содержит ультрафиолета, СВЧ и рентген-излучения, поэтому он безопасен и эффективен. Легко используется на пикнике, в походе, во время рыбалки зимой, на дачном участке, в дальней дороге. При работе прибора необходимо проветривать помещение.

Плюсы

• приличная мощность;
• нагревательный элемент керамика;
• малые размеры и масса;
• несколько уровней защиты;
• регулировка мощности обогрева;
• наличие пьезорозжига;
• удобно сушить обувь;
• отсутствие открытого пламени;
• предохранительный клапан избыточного давления;
• баллон устанавливается внутрь обогревателя, что защищает его от внешних механических повреждений.

Минусы

• нельзя оставлять без присмотра;
• необходимо постоянно покупать одноразовые баллоны малого объема;
• при работе требуется проветривать помещение;
• не подходит для помещений с большой площадью;
• может нагревать поверхность под собой.

Отлично греет палатку. Буквально за несколько минут. И в дождь, и в холод. Применяли прибор и дома, но осторожно, пока не было отопления, а кроме этого и в вагончике площадью 10 кв. м. Не пахнет, угарный запах отсутствует. Хорошая штука.

TOURIST MINI AFRICA

Солярогаз Aeroheat HS S2600 boxer m

Мне нравится1Не нравится

Уникальный мобильный прибор, предназначенный для временного обогрева и создания комфорта в холода, при сушке, подогреве и приготовлении пищи. При своих достаточно компактных размерах прибор выдает 2,6 кВт мощности.

Плюсы

• гарантийный срок 3 года;
• время горения 1 заправки до 14 часов;
• регулирование мощности спереди панели;
• узел сетки с кварцевым стеклом;
• обечайка из термостойкой нержавейки;
• хорошо греет и дает выдает большую мощность;
• экономичный расход топлива по сравнению с обычным в 2 раза;
• большой объем топливного бака – 2,5 л;

Минусы

• запах керосина и солярки.

Купил печку для палатки на весну, осень. Испытывал на керосине (КО-25) и летней солярке. 1 л топлива хватает в среднем на 7 часов. При розжиге керосин коптит больше, чем солярка, передний регулятор –

Следопыт MB-GH-I01

Устройство может быть использовано для дополнительного или основного обогрева производственных помещений, гаражей, цехов, хозяйственных построек, теплиц. Допустимо применение только в помещениях с естественной вентиляцией. Обогреватель выдает мягкое, комфортное тепло, позволяет поддерживать температуру по высоте помещения. Прекрасно подойдет для любителей активного отдыха на природе.

Рейтинг газовых горелок с пьезоподжигом на баллончик. Рейтинг лучших газовых горелок на баллончик

Газовые горелки – аппараты, различающиеся конструктивно и по направлениям применимости, но общее у них одно – функционируют они от газа.Газовые горелки на баллончик, с пьезоподжигом – компактные изделия, обеспечивающие регулировку формы, мощности и температуры пламени. Эти портативные, заправляемые конструкции, работающие от тубы небольшого объёма, наполненной газовым составом, не стоит путать с более крупными, промышленными сварочными аппаратами, функционирующими от объёмных баллонов с природным газом.

Топ газовых горелок

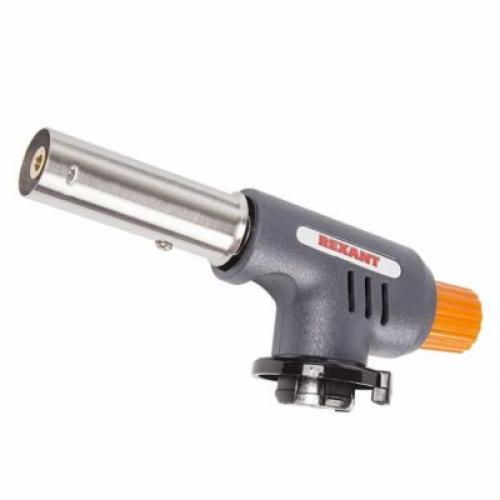

Rexant GT-19

Rexant GT-19

Компактная газовая горелка с возможностью регулировки уровня пламени. В качестве топлива можно использовать бутан, пропан и изобутан. Расход горючего – 80 г/ч. Подойдет для быстрого нагрева поверхностей. Максимальная температура пламени – 1400 градусов Цельсия.

ДОСТОИНСТВА:

• удобно крепится к баллону щелчком
• зажигается с первого раза
• горит устойчиво
• есть кнопка поджига, пьеза работает исправно
• плотно сидит на баллоне

НЕДОСТАТКИ:

• газ регулируется очень резко, надо очень плавно крутить ручку регулировки пламени

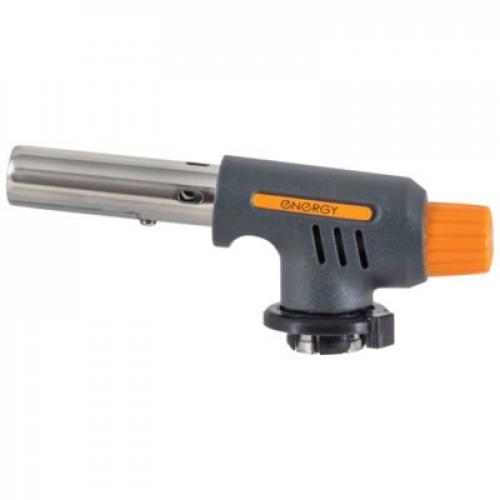

Energy GTI-100

Energy GTI-100

Газовая горелка повышенной мощности, которую можно использовать в качестве паяльной лампы. Главные достоинства – удобство эксплуатации и компактные размеры. Температура пламени – 1300 градусов Цельсия. Еще одно достоинство – экономичность. Расход топлива всего 80 г/ч.

ДОСТОИНСТВА:

• устойчивое пламя
• экономичный расход газа
• наличие пьезоподжига
• надежно подключается к баллону
• все пластиковые детали находятся далеко от места нагрева (не оплавятся)

НЕДОСТАТКИ

• при работе с наклоном необходим предварительный прогрев горелки, иначе – нестабильное пламя

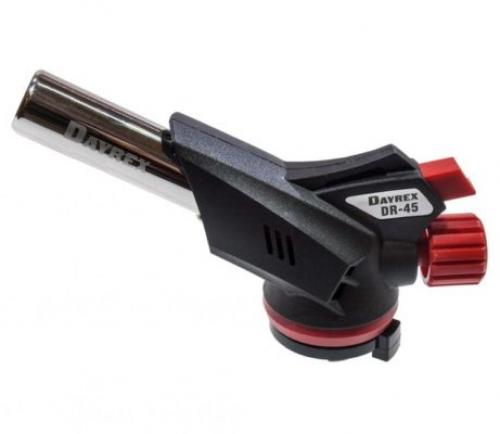

DAYREX DR-45

DAYREX DR-45

Удобная горелка, обеспечивающая безопасное использование за счет системы безопасности, которая предохраняет места соединений от утечек топлива. Головка горелки может вращаться на 360 градусов, при этом сила пламени не изменится.

ДОСТОИНСТВА:

• сделана аккуратно, собрана крепко
• надежная система безопасности
• экономный расход газа
• высокий показатель мощности
• подробная инструкция на русском языке

НЕДОСТАТКИ

• не обнаружено

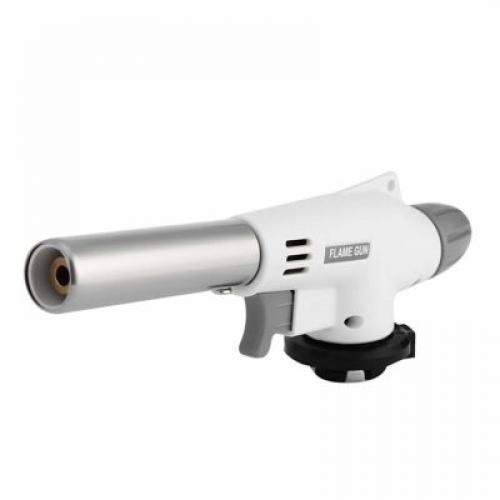

Flame Gun

Flame Gun

Горелка, которая предназначена для туристических целей благодаря малому расходу газа и компактным размерам. Также можно использовать при работе с металлическими изделиями. Автомобилистам пригодится при откручивании закисленных болтов и удалении старой краски с поверхностей.

ДОСТОИНСТВА:

• отличное качество
• многофункциональность
• выдает устойчивое ровное пламя
• легко включается и выключается
• пламя легко регулируется вентилем

НЕДОСТАТКИ

• не обнаружено

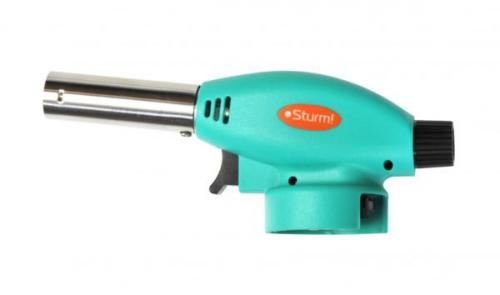

Sturm 5015-KL-02

Sturm 5015-KL-02

Бытовая газовая горелка с защитой пламени от воздействия ветра, что окажется особенно полезным при розжиге костров или мангалов. Расход топлива чуть выше, чем у представленных ранее моделей и составляет 86 г/час. В качестве топлива используются изобутан, пропан и бутан.

Газовый инверторный обогреватель от баллона. Что из себя представляют?

Газовый обогреватель работающий от баллонного газа — это устройство, главной целью которого является нагрев помещения до пригодной для жизни температуры. А достигается подобный эффект благодаря нагреву нагревательного элемента. Вообще, подобные газовые обогреватели получили свою популярность относительно недавно.

Зачем нужен и где используется?

Изначально эти аппараты использовались лесниками и туристами. Позже, прелесть таких устройств осознали и строителем. И совсем недавно приобретать газовые обогреватели для своих нужд стали дачники и простые жители частных домов, отопительная система которых не справляется со своей задачей.

Использоваться может как в жилых помещениях, так и в промышленных, в гаражных постройках, офисах, учреждениях.

Но в виду своей не слишком привлекательной внешней составляющей, такие аппараты чаще всего приобретают на дачу.
Стоит отметить и другие нюансы, которые влияют на место применения аппарата. К сожалению, устройство не является самым безопасным, а значит, не должно использоваться вблизи открытых очагов пламени.

Как работает: устройство и принцип действия

Принцип работы такого аппарата достаточно прост. Во многом он схож с электрическими обогревателями. Устройство работает не от электрической сети, а от подачи газа. Его источником является баллон. Он располагается отдельно, и соединяется с корпусом специальным переходом или трубкой.

Что касается основного корпуса устройства, то здесь присутствует нагревательный элемент, вентилятор, специальная решётка, трубка, по которой в резервуар поступает газ. Работа осуществляется по следующему алгоритму.

1. Газ из баллона по специальной трубке поступает в основной резервуар, располагающийся в корпусе.
2. Газ способствует нагреву панели, в результате чего тепло начинает распространяться по комнате.

Иногда вместо панели в таком устройстве располагаются трубчатые тэны. Они нагреваются. Доступ к данным тэнам ограждают решетки. Именно по этой причине нельзя оставлять работающий аппарат в детской комнате, ведь велика вероятность того, что ребенок просунет руку сквозь решетку и обожжется.

Во многом, такой обогреватель схож с инфракрасными моделями. Дело в том, что при нагреве панель начинает отражать тёплые лучи. Они движутся по комнате, и когда упираются в любой предмет, начинают нагревать именно его, а не воздух. В результате этого достигается эффект нагрева без сухости воздуха. Это очень полезно, в особенности, если у вас есть маленькие дети.

Классификация в зависимости от способа подключения баллона

В зависимости от способа подключения газового баллона к аппарату, выделяют сразу четыре разновидности устройств. В каждом из них есть свои плюсы и минусы.

• Тепловые пушки — это самая распространённая установка, которая используется, в основном, на строительных объектах, при монтаже навесных потолков и так далее. Аппарат очень мощный, но, к сожалению, поглощает огромное количество газа.

Баллона хватает ненадолго.

• Керамические газовые обогреватели на баллонном газе. Нагревательный элемент выполнен из керамики. Это очень безопасно. Такой аппарат можно размещать в детской комнате. Но при этом многие модели авыбрасывают продукты горения в окружающий воздух. Это значит, что вы и ваши домочадцы будут дышать гарью. Это не экологично, и не полезно для вашего здоровья. Именно поэтому многие люди отказываются от такого приобретения.
• Каталитический обогреватель. Самый безопасный из всех перечисленных. Основным его преимуществом является отсутствие открытого пламени. В результате этого невозможно обжечься или создать пожароопасную ситуацию. Ещё один плюс такого аппарата заключается в его экологичности.

  Такой нагревательный элемент не провоцирует появления продуктов горения. А это значит, что вы будете дышать чистым и свежим воздухом, при этом, не загрязняя окружающую среду.

• Газовые конвекторы функционируют как самые обычные обогреватели. Имеют два отверстия снизу и сверху устройства. В нижние отверстия заходит холодный воздух, нагревается, и, став горячим, поднимается через верхнее отверстие. Это очень простой и, одновременно, быстрый способ обогрева. Минус таких аппаратов в большом расходе газа, и не эффективности при отключении.

Источник: https://dachnayazhizn.info/novosti/kotel-na-gazu-v-ballonah-gazovyy-kotyol-na-szhizhennom-gaze-ballonnom-gaze-princip-raboty

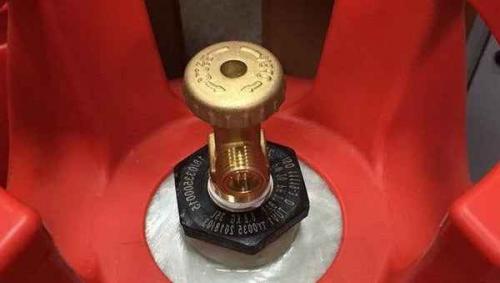

Композитный газовый баллон. Композитные баллоны – современный подход к хранению газа

Композитные баллоны для сварки – чем они лучше старых

На сегодняшний день в продажу поступили современные композитные баллоны, которые отличаются от своих старых аналогов многочисленными характеристиками. Спрос на газовые баллоны со временем только увеличивается. Так происходит вследствие их широкой области применения. Сейчас газовые баллоны применяются для систем отопления в загородных домах, для приятного времяпровождения на отдыхе, для сварки и многого другого.

Отличия современных композитных баллонов от старых

У новых моделей газовых баллонов улучшенный и более презентабельный внешний вид. К их преимуществам стоит отнести и 100% безопасность относительно взрыва. Баллоны в течение эксплуатации не подвергаются ржавлению. Современные композитные баллоны обладают хорошей износостойкостью. Благодаря тому, что у стенок баллона прозрачные секторы, есть возможность видеть, сколько израсходовано и сколько еще осталось.

Помимо всего перечисленного выше, стоит выделить также надёжность таких баллонов. Данный параметр в особенности имеет значение, если планируется использовать оборудование в местах с массовым скоплением людей.

Используютсяиз композитных материалов в целях защиты экологии. Дело в том, что именно эти баллоны не оказывают негативное воздействие на окружающую среду. Современные газовые баллоны эксплуатируются довольно долго, поэтому реже возникает вопрос об их утилизации. А наличие у них небольшого веса облегчает их транспортировку.

Нельзя не отметить и внешнюю привлекательность новых композитных баллонов. В особенности, дизайн будет замечен на природе или на общественном мероприятии. В связи с тем, что они не выделяют статистическое электричество, сводится к минимуму риск возможного образования искр. В композитных баллонах газ хранить не только удобнее, а и правильнее в плане безопасности.

В продаже газовые баллоны из композитных материалов могут быть различные по своим характеристикам. С хорошей стороны успели себя зарекомендовать компании LifeSafe и Hexagon Ragasco.

Композитные баллоны и их преимущества

При покупке композитных баллонов покупатель может рассчитывать на следующие преимущества:

• незначительный вес;
• небольшие размеры;
• отличные эксплуатационные характеристики;
• красивый внешний вид;
• высокая степень безопасности и функциональности.

Такие баллоны продаются с объёмом 5-47 л. Допускается их использование при температуре от -60 до +70 градусов.

На газовые баллоны LifeSafe даётся год гарантии. Композитные баллоны уже заслужили множество положительных отзывов.

Компания Hexagon Ragasco также очень даже успешная. В подтверждение этому могут послужить имеющиеся у нее международные сертификаты.

В чем преимущества композитных газовых баллонов Hexagon Ragasco?

• Есть возможность выбрать баллон нужного объёма.
• Качество на высоте.
• Такие баллоны изготовлены по современным технологиям.
• Баллоны имеют вентиль с 2-мя степенями защиты.
• Контролировать внутреннее давление можно при помощи специального клапана.
• Так как баллоны оснащены плавкой вставкой, при необходимости получится сбросить газ и не допустить его утечки.

Стоит понимать, что газовые баллоны усовершенствуются вовсе не для того, чтобы больше денег получить от потребителей. Это делается для их же комфорта и безопасности.

Видео #Газовый_каталитический_обогреватель—Своими Руками!!!!!!
