Как встраивать духовой шкаф электрический. Установка в нише

Как встраивать духовой шкаф электрический. Установка в нише

При установке встраиваемого духового шкафа монтажные работы начинаются с подготовки ниши, где он будет постоянно находиться и функционировать. Одно из главных условий использования ниши:

• отсутствие перекосов дна, стенок и верхней панели;
• максимальная параллельность днища уровню земли;
• перпендикулярность плоскостей стенок, днища и потолка.

Несоблюдение этих условий приводит к неравномерному эксплуатационному нагреву, что значительно сокращает срок службы изделия.

Так как приготовление пищи сопровождается выделением большого количества тепла, между стенками духового шкафа и самой ниши необходимо оставить определенный зазор, величина которого зависит от электрической мощности изделия. Для большинства бытовых моделей зазоры можно выбирать из следующих условий:

• расстояние между задней стенкой духовки и стенкой ниши должно быть равным 40,0 миллиметрам;
• зазоры между боковыми стенками шкафа и ниши вбираются в пределах 50,0 миллиметров;
• зазор между днищем шкафа и нижней плоскостью ниш должен быть не менее 90,0 миллиметров.

Подключение электрического духового шкафа

Для подключения электрического духового шкафа в домах старой постройки необходимо от счетчика, до места установки духовки проложить из трехжильного кабеля с медными проводниками проложить отдельную линию. Для этого в электрощитке устанавливается отдельный автоматический выключатель, рассчитанный на аварийное срабатывание при токе 25,0 ампер. Кабель (например, «ВВГ – 3х2,5») наиболее просто проложить наружным способом используя кабель-канал.

Если электродуховка потребляет более 3,5 киловатт, то автомат выбирается на 32,0 ампера, а кабель – «ВВГ – 3х4,0». Тип розетки зависит от выбранной штекерной вилки. Наибольшее распространение получили трёхштекерные пары «вилка-розетка» с подключением фазы (220,0 вольт), нуля и заземления. Все работы по подключению производятся в обесточенном помещении.Питающий провод, с установленной электровилкой, подключается к клемной коробке, расположенной на задней стенке электродуховки.

Как правильно пользоваться духовкой электрической. Общие правила эксплуатации духовки

Духовой шкаф – газовое либо электрическое устройство для приготовления пищи. Выполняется в виде отдельного независимого блока или входит в состав полноценной кухонной плиты.

Представляет собой теплоизолированную камеру, необходимая температура в которой поддерживается нагревательными элементами:

• газовыми горелками в газовых духовках;
• ТЭНами (трубчатыми электронагревателями) в электрических устройствах.

Подобные приборы имеют общие правила и нюансы эксплуатации в зависимости от типа духовки. Учитывая их, вы раскроете все сильные стороны техники, продлите срок ее службы, улучшите качество приготовленных блюд, повысите уровень безопасности.

Для газовой

Газовая духовка отличается максимальной простотой в использовании, долговечностью, экономичностью (стоимость газа в несколько раз ниже, чем электроэнергии). Это идеальный вариант для жилых помещений, в которых системы электроснабжения имеют небольшую мощность и выносливость.

Справка . Популярностью пользуются газовые модели от таких производителей: Gefest, Zanussi, Hansa, Foster, Electrolux.

Как правильно пользоваться газовой духовкой? Вот несколько рекомендаций:

1. Перед включением проверьте оборудование, осмотрите внутреннюю камеру, уберите все лишнее (кастрюли, сковородки и пр.). В духовке должен остаться противень либо решетка.
2. Во внутренней камере газового прибора предусмотрены пазы в стенках, которые располагаются на трех уровнях. Определите уровень, на котором будет готовиться блюдо, и установите на него решетку.
3. Проверьте кран подачи газа, поверните ручку на панели и поднесите к краю горелки зажженную спичку для поджига. Но в большинстве современных моделей присутствует система электророзжига, которая при повороте и удержании ручки открывает подачу газа и зажигает огонь на конфорке.
4. После включения духовки выставьте необходимые температурные значения.
5. Подождите приблизительно 10-15 минут, чтобы камера хорошо прогрелась.
6. Поставьте посуду с продуктами в духовку на определенный промежуток времени. Не стоит часто открывать духовой шкаф в процессе готовки, так как это увеличит время приготовления из-за постоянной потери тепла.

Для приготовления пищи в газовой духовке допустимо использовать практически любую посуду: стеклянные, чугунные, керамические, силиконовые формы, противни, разнообразные формы для выпечки сдобных изделий, керамические горшочки, пр. Дополнительно для улучшения вкусовых качеств применяют специальный кулинарный рукав и фольгу.

Для электрической

Стандартные электрические духовки внешне напоминают газовые. Отличие заключается в способе нагрева. В электродуховках он происходит за счет электронагревательных элементов, расположенных на нижних и верхних поверхностях камеры.

Справка . Качественные электрические духовки предлагают производители Bosch, Samsung, Hansa, Whirlpool, Gorenje, Hotpoint.

Как правильно пользоваться электрической духовкой:

1. Убедитесь, что в шкафу нет ничего лишнего. Установите решетку. Подготовьте посуду, предназначенную для электродуховки: керамическую, чугунную, глиняную и стеклянную огнеупорную, силиконовую.
2. Включите прибор, выберите уровень и режим нагрева и выставьте необходимую температуру.
3. Подождите 15-20 минут, чтобы прибор разогрелся.
4. Установите блюдо на решетку на определенный временной интервал и закройте дверцу. Не ставьте посуду на дно духовки — вы повредите нижний нагреватель прибора. Посуду устанавливают только на решетку.

Электрические устройства обладают широкими функциональными возможностями, однако потребляют больше энергии.

Как встраивать духовой. Порядок подключения

Вне зависимости от типа устройства, подключение духового шкафа происходит в несколько этапов:

Необходимо оценить имеющуюся проводку. Подключить духовой шкаф можно только если:

• Физическое состояние хорошее.
• Сечение проводников не меньше необходимого.
• На линии имеется автоматический выключатель или хотя-бы рубильник. Они нужны для обесточивания оборудования при аварийной ситуации.

Если имеющаяся проводка не соответствует требованиям, необходимо проложить новую трассу от щитка до предполагаемого места установки духового шкафа. На этой линии надо будет поставить автомат подходящего номинала. Подробнее о сечении проводов и номиналах автоматов к ним будем говорить дальше.

Что делать

Сначала надо подготовить духовку к подключению к электросети. На духовом шкафу может иметься сетевой шнур. Иногда он заканчивается трехконтактной вилкой (с заземлением), иногда вилки нет. В зависимости от способа подключения можно на шнур установить вилку, а можно обойтись без нее. Можно даже шнур поменять — это даже на гарантию не влияет.

Все дело в том, какой способ подключения вы выберете. Можно — традиционный через трехконтактную розетку с вилкой. Можно тот, который не такой удобный, но считается более правильным. Через клеммную колодку. В зависимости от выбранного способа подключения производите соединение электрических проводов (об этом подробнее ниже).

В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

Подготовить место под установку встраиваемой духовки. Обычно производители рекомендуют чтобы сзади и снизу поступал холодный воздух для вентиляции. Если в мебели есть задняя стенка, в ней делают отверстие или вообще ее вырезают насколько это возможно

Чтобы обеспечить приток воздуха снизу, можно по бокам уложить подкладки высотой в несколько сантиметров (важно чтобы вверху между духовкой и столешницей тоже оставался воздушный зазор. Кроме того, боковые стойки шкафа должны быть подогнаны под размеры духовки — ее надо закрепить к боковинам шурупами.

Встраиваемый духовой шкаф устанавливают на место, проверяем вертикальность и горизонтальность установки строительным уровнем, при необходимости, корректируем

Открываем дверку, на боковых планках есть отверстия, в них устанавливаем саморезы, которые будут держать духовку на месте. Чтобы при вкручивании шурупов стенки мебели не разломались, предварительно сделайте отверстие, использовав сверло диаметром чуть меньше диаметра самореза.

На этом, собственно, все. Подключить духовой шкаф уже подключили, но не всем до конца понятны некоторые нюансы и, скорее всего, есть масса вопросов по электрической части. О них и поговорим дальше.

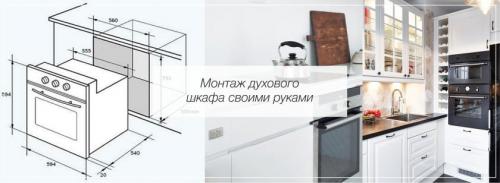

Как встраивать духовой шкаф электрический встраиваемый. Сам себе мастер – устанавливаем духовой шкаф

Кухню невозможно представить без плиты и духовки. Сегодня стационарной духовке приходит на смену современный встраиваемый духовой шкаф. Встраиваемый тип техники требует грамотной установки и подключения по всем правилам. Начинать стоит с определения места его размещения.

Смотрите также: Как выбрать духовой шкаф за 9 шагов

Основные типы конструкций духовых шкафов. Правильно размещаем технику

Встраиваемый духовой шкаф может быть:

• Зависимым, то есть установленным совместно с варочной поверхностью;
• Независимым, как абсолютно отдельный предмет техники, который вы можете установить в любое место кухни.

А подключение духового шкафа может производиться к электрической или газовой сети.

Внимание! Если к электрической сети можно подключить духовой шкаф самостоятельно, то встроить газовый шкаф невозможно без привлечения специалистов.

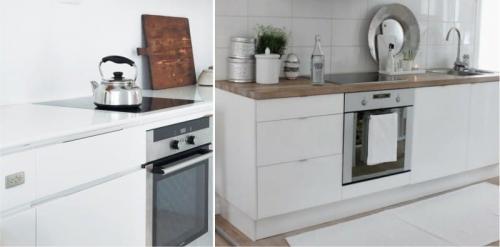

Установка духового шкафа своими руками может осуществляться двумя способами:

1. Традиционный, когда духовой шкаф устанавливался под столешницу. Верхним элементом такой конструкции может являться варочная панель.

1. Встраиваемый духовой шкаф устанавливают отдельно от варочной панели, помещая его выше уровня столешницы. Это позволяет легко следить за приготовлением пищи, упрощает уход за рабочими поверхностями, однако в этом случае необходим шкаф, в котором можно выделить нишу.

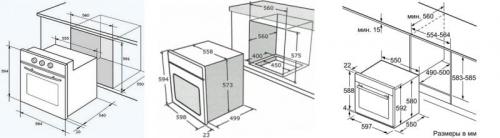

Независимо от того, где будет устанавливаться духовка, ниша должна соответствовать определенному размеру. Сегодня габариты встраиваемой техники стандартизированы, вы сможете найти модели (например, духовку и микроволновку ) одинаковых размеров, которые смогут гармонично друг друга дополнить в одной стенке кухни.

1. Сначала спроектировать и заказать кухонный гарнитур, а потом под заданные размеры будущей ниши выбрать духовку (все это можно сделать в одном и том же салоне);

1. Прежде можно купить и духовку, а затем при проектировании кухонной стенки указать размеры приобретенной модели.

Правила подготовки мебельной ниши

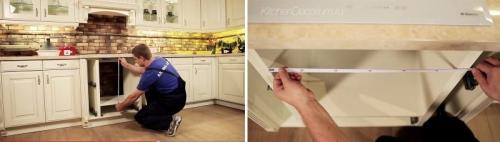

После того, как место и способ установки будет выбран, необходимо предусмотреть:

• Защиту от перепадов напряжения в общей электрической сети;
• Заземление;
• Вентиляцию – встроить духовку нужно на расстоянии 50 мм от задней стенки ниши, снизу 9-10 см, а по бокам зазоры должны составлять примерно 5 см.

Монтаж в 4 шага

Как установить встраиваемый электрический шкаф? Здесь главное – делать все четко по инструкции производителя и соблюдать правила безопасности.

Шаг. 1 Подготовка: проверяем электропроводку. Основные требования к сети, к которой будет осуществляться подключение и установка электрического духового шкафа:

• Достаточный уровень сопротивления;
• Высококачественные провода, сечение которых соответствует заявленной мощности прибора;
• Заземляющий провод и система заземления (стандартные требования при подключении любой бытовой техники дома);
• Защитный автомат, срабатывающий при перегрузках или сбоях в работе прибора.

Совет! Величина тока, обеспечивающая срабатывание автомата, подбирается индивидуально. На это влияет электрическая мощность конкретной выбранной модели.

Чтобы подключить встраиваемый духовой шкаф в соответствии со всеми требованиями безопасности, необходимо использовать мощный медный провод (действительно, лучше создать отдельную ветку проводки). Поскольку духовка потребляет очень много электричества, понадобятся и специальные розетки, рассчитанные на мощность, указанную в техпаспорте техники.

Остальные правила безопасности таковы:

1. Соединение проводов на скрутке не допускается.
2. Возбраняется прямое соединение проводов, выполненных из различных материалов – алюминия и меди.
3. Чтобы состыковать провода, обязательно нужно применять винтовые клемники.
4. Подключение к электрощиту должно проходить через отдельный автомат.

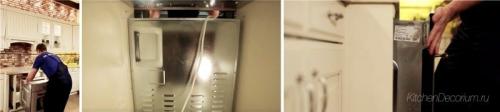

Шаг 2. Далее встраиваемый духовой шкаф помещается в специальную, заранее подготовленную нишу. Если ниша имеет заднюю стенку, то нужно сделать в ней отверстие для проводов.

Как правильно подключить электрический духовой шкаф к электросети. Подключение к электрической сети

Идеальный случай при подключении духовки к электричеству — это когда розетка находится в непосредственной близости от места установки и длины комплектного кабеля хватает для включения духовки в сеть. В противном случае потребуется замена питающего провода.

Использование удлинителей и сетевых фильтров недопустимо! Большинство моделей просто не смогут обеспечить длительную работу под нагрузкой 3–3,5 кВт, а это чревато оплавлением корпуса фильтра, термическим разрушением изоляции, как следствие, коротким замыканием и пожаром!

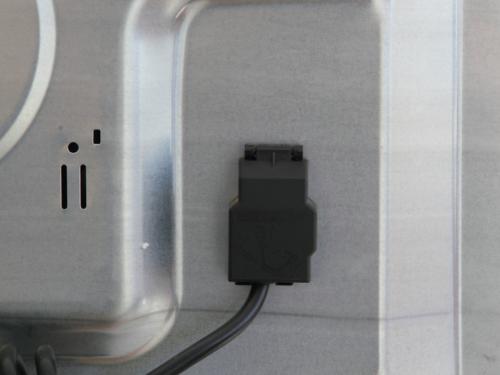

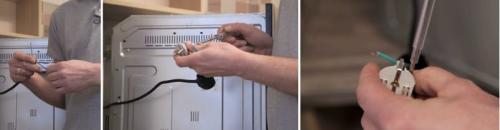

Если конструкция духового шкафа позволяет получить доступ к клеммной коробке без нарушения гарантийных пломб, то работы по замене кабеля можно выполнить самостоятельно, в противном случае необходимо обращаться в сервисный центр.

Все работы по замене кабеля проводятся на отключенной от электрической сети духовке!

Для замены кабеля необходимо снять заднюю стенку духовки или просто открыть крышку клеммной коробки.

Ослабить винты крепления проводников и демонтировать электрический кабель.

Вместо снятого кабеля установить аналогичный нужной длины.

Не всегда в арсенале домашнего мастера имеется инструмент для измерения сечения жил проводников, а этот параметр очень важен для обеспечения безопасной работы электрической духовки! Чтобы не ошибиться и приобрести кабель с необходимым сечением проводников, следует воспользоваться следующей таблицей:

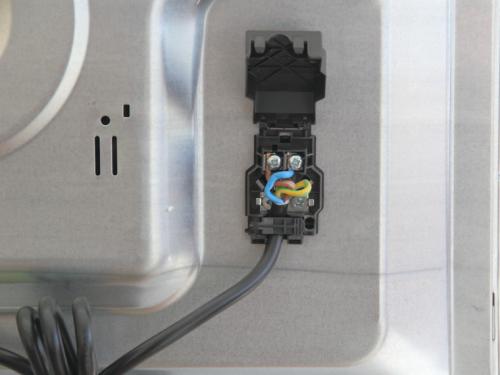

Подготовка к подключению (разделка) нового кабеля производится следующим образом:

• снимается оболочка трехпроводного кабеля длиной примерно 4–5 см;
• проводники зачищаются от изоляции и подключаются к соответствующим контактам. Синий провод к клемме «L», коричневый к «N», желто-зеленый к контакту заземления;

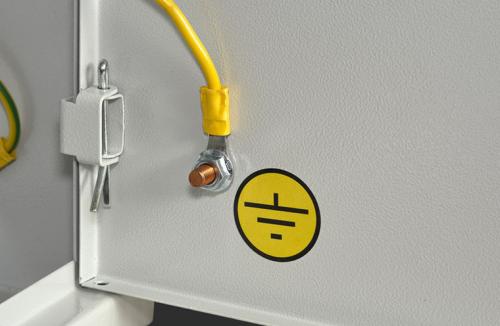

• провод заземления (желто-зеленый), как правило, должен быть на пару сантиметров длиннее, для более удобного подключения к заземляющему контакту.

Важно! Электрическая вилка кабеля и розетка для подключения духовки мощностью 3–3,5 кВт, должны быть рассчитаны на пропускание тока силой, как минимум 16 А.

Что касается самой линии, питающей розетку, то здесь особо переживать не стоит. Действующие стандарты не допускают скрытую прокладку в стенах медных проводников сечением ниже 2,5 мм2. Поэтому следует иметь в виду, что если к линии питающей духовку, подключены и другие потребители, то важно не допускать превышения токовой нагрузки. Не провоцировать срабатывание автоматов или «сгорание» пробок.

Крайне желательно для питания электрической духовки иметь отдельную линию, защищенную автоматическим выключателем.

О том, как правильно рассчитать мощность энергопотребления кухонной техники, подробно рассказано в.

Как встраивать духовой шкаф и микроволновую печь. Установка встраиваемой микроволновой печи

Микроволновые печи бывают простыми, с минимальным набором функций (подогревом и разморозкой) и сложными, которые готовят блюда на гриле и имеют множество дополнительных опций . Техника, оснащенная системой конвекции, способна заменить духовой шкаф. Способ установки СВЧ-печи зависит от ее типа, а также места монтажа.

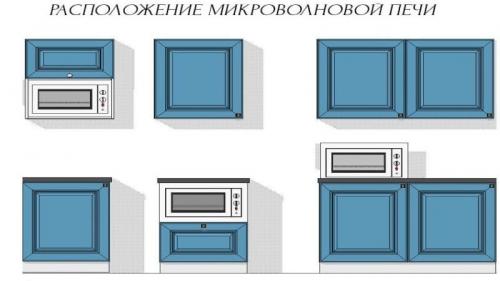

Классическим вариантом считают установку в кухонный гарнитур. В современной мебели предусмотрены специальные секции под различные виды бытовой техники или шкаф для микроволновки заказывают вместе с кухонным комплектом. Технику размещают над плитой, под столешницей, в верхнем шкафу или другом месте.

Возможен монтаж устройства в нише из гипсокартона. Этот способ более трудоемкий. Его планируют во время ремонта. Заранее подбирают СВЧ-печь, под размеры техники изготавливают нишу, продумывая при этом, чем заполнят дополнительные места.

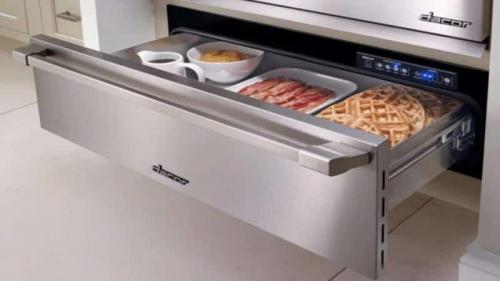

Современный вариант размещения встроенной техники — установка в выдвижном ящике кухонной мебели. Это отдельная линейка моделей, корпус которых предназначен для такого монтажа. Для пользования техникой ящик выдвигают из фасада. Это способ отличается удобством в использовании, экономит много свободного пространства.

Внимание. СВЧ-печи в выдвижном ящике имеют существенный недостаток – очень высокую стоимость.

Вариантов размещения обычных отдельно стоящих микроволновок значительно больше. Их располагают на столешнице или другой ровной поверхности. Но они занимают много места. Чтобы сэкономить пространство, обычную СВЧ-печь также встраивают в кухонную мебель. При этом учитывают важные нюансы.

Чтобы микроволновка не перегревалась при работе, ей обеспечивают полноценную циркуляцию воздуха. Поэтому ее нельзя размещать в слишком узкую нишу, где невозможен приток холодных воздушных масс и отвод теплых. Встроенная модель не требует наличия зазоров, так как циркуляция реализуется через переднюю панель. Для обычной техники полноценный воздухообмен считают основным условием правильного использования.

Размер ниши для отдельно стоящего электроприбора зависит от его габаритов. Для стандартных моделей высота, ширина и глубина полки должна быть больше, чем печь, на 10 см. Для техники с конвекцией глубина ниши больше на 10 см, высота и ширина — на 20 см.

Печь устанавливают рядом с розеткой. Использовать удлинитель для подключения не рекомендуют. Соблюдают расстояние от других бытовых приборов (холодильника, варочной панели и пр.), оно должно быть не менее 45 см.

Основные правила, которые стоит учитывать во время установки СВЧ-печи

Чтобы встраиваемый прибор служил долго и без сбоев, при установке соблюдают следующие правила:

1. Микроволновую печь не размещают возле мойки, варочной поверхности, батареи и других нагревательных приборов. Так как воздействие высоких температур и влажность негативно сказываются на состоянии и работе техники.
2. При размещении устройства рядом с духовым шкафом оставляют зазор, чтобы горячий воздух от духовки не оказывал влияния на охлаждающую систему печи.
3. Заранее планируют доступ к электрической сети. Используют отдельную розетку с заземлением. Подключать прибор к удлинителю или тройнику не рекомендуют.
4. Шнур питания не зажимают и не перекручивают. К нему оставляют свободный доступ.

Рекомендуют:

• раз в 3 месяца проверять технику на исправность, целостность проводки и корпуса;
• периодически очищать отверстия вентилятора, не используя абразивные средства.

Какая розетка нужна для духового шкафа встраиваемого электрического. Какие нужны розетки?

Подбор розетки обычно производят исходя из конструкции вилки на проводе питания духового шкафа. Это правильный подход, поскольку производители всегда комплектуют свою продукцию деталями, соответствующими эксплуатационным нагрузкам плюс некоторый запас прочности.

Тип розетки зависит от мощности духовки. Если она не превышает 3,5 кВт , можно использовать стандартную модель с заземляющим электродом (типа E или F), такую же, как и для чайников или микроволновок. При этом, необходимо обеспечить соблюдение нескольких условий:

Это должна быть отдельная розетка, специально установленная для духовки

Никаких удлинителей и тройников использоваться не должно

Подключение розетки должно быть выполнено трехжильным медным кабелем сечением не менее 2,5 мм.кв

Розетку необходимо подключить к дифференциальному автомату с максимальным током отсечки 16 А

Если мощность духового шкафа превышает 3,5 кВт , необходимо соблюдать те же требования, но с некоторыми изменениями:

Требуется силовая розетка с 3-жильным кабелем сечением не менее 6 мм.кв. Вилка для нее оснащена мощными плоскими контактами, способными выдержать рабочий ток и довольно сильный нагрев

Дифавтомат должен быть рассчитан на ток отсечки 32 А

Если духовка не оснащена проводом питания (некоторые модели не комплектуются кабелем, имеется только панель для присоединения проводов), лучшим вариантом станет приобретение и установка более мощной розетки. В данном случае запас мощности ничем не повредит и не нарушит режим работы духовки.

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана "Grill House", гриллер

Иногда проблему с розетками решают кардинально — отрезают имеющуюся вилку и присоединяют другую, подходящую. Это позволяет решить вопрос, но отменяет действие гарантийного договора. Необходимо иметь этот момент в виду, чтобы не оказаться в неприятной ситуации.
