Как сделать печку из бочки. Как Бубафоня собирал печь

Как сделать печку из бочки. Как Бубафоня собирал печь

Необходимо было срезать верхнюю кромку бочки. Перепробовав много способов, он остановился на болгарке. Итак, срезан болгаркой верх бочки. Получился аккуратный цилиндр, дно которого герметично.
Далее мастер взял крышку с готовой отбортовкой.
Далее мастер подогнул края бочки-цилиндра вовнутрь, посредством молотка и кувалды.
А крышку, чтобы она не сползала, наоборот, он подогнул краями наружу, одел ее на верх бочки, чтобы она сидела устойчиво, не сползала. Далее он взял трубу диаметром 100 мм, ее длина подгоняется так, чтобы сравнять с высотой бочки. То есть длина трубы равна высоте бочки. Использовав зубил, мастер в центре этой крышки сделал отверстие на 2 мм больше диаметра нашей 100-миллиметровой трубы, то есть диаметр отверстия получился приблизительно 102 мм. Отверстие от пробки бочки лучше не заваривать а просто вкрутить пробку и, в ходе эксплуатации печи длительного горения, откручивая ее, контролировать процесс горения, заглядывая в топку.
После этого он на верхней части бочки отметил место, к которому будет присоединяться дымоходная труба.

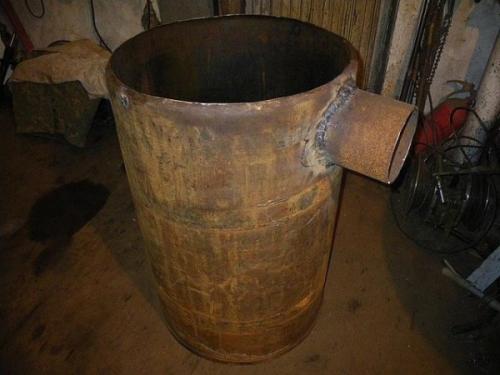

На следующем шаге он сделал отверстие на месте разметки и приварил к корпусу трубу на 150 мм. И сразу внутри трубы установил перекрывающую заслонку. Корпус печи долгого горения готов.
Далее была изготовлена воздухоподающая часть. Автор печи использовал ещё одну крышка от бочки, но можно брать вырезанный из металла круг меньшего диаметра диаметра бочки. Он взял трубу поддувную на 100 мм и приварил по центру предварительно вырезанного отверстия во внутреннем экране — движущейся вверх-вниз горизонтальной перегородке. Если вы будете повторять печку, нужно подогнать блин так, чтобы он был чуть меньше диаметра бочки на пару сантиметров по периметру. По периметру блина края отогнуты для большей жёсткости, чтобы не скручивало от высокой температуры. На фото отверстие от пробки. Отверстие на фото от пробки открыто, но его нужно заварить, так как в процессе работы печи газы должны протекать вверх только по краям этого блина.
Книзу блина приварил куски уголков, но можно и куски швеллера.
Теперь устройство для подачи воздуха готово. Оно вставляется внутрь бочки. В верхней части трубы воздухоподачи ставится регулировочная заслонка. К внутренней стенке трубы вертикально приварил шпильку с резьбой, под эту шпильку на краю заслонки сделал отверстие так, чтобы заслонка, которая насажена на шпильку, аккуратно закрыла трубу. Насадив заслонку, гайкой-барашком затянул ее. Ослабляя гайку, сдвигая заслонку относительно края трубы и затягивая гайку обратно, можно будет регулировать поступление воздуха в топку.

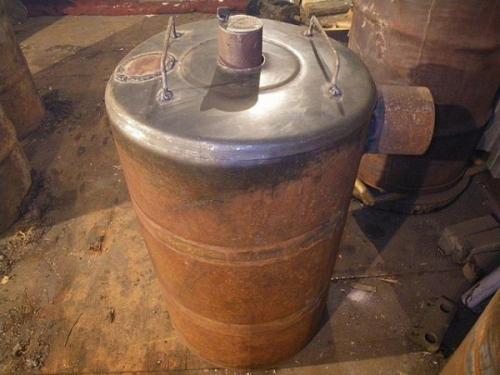

Наконец, сверху установлена крышка и вот, готовая печка перед нами.

Печь из бочки длительного горения. Разновидности печек в зависимости от расположения: вертикальная модель

В зависимости от того, в какой плоскости будет располагаться металлический резервуар, выделяют два типа самодельных буржуек: вертикальные и горизонтальные. Каждая из этих разновидностей отопительных устройств имеет свои преимущества и недостатки.

Печь из бочки вертикального типа устанавливается не на пол, а на ножки. Чтобы выполнить дверцу, потребуется вырезать боковую часть резервуара и снабдить ее петлями. Важно запомнить, что петли необходимо фиксировать к бочке и дверце не с внутренней, а с наружной ее части.

Обязательным элементом такой конструкции является металлическая пластина с перфорированием, которую именуют колосником. Для фиксации такой решетки можно воспользоваться обычными уголками. Для того чтобы выполнить поддувало, потребуется подготовить металлическую трубу с шиберной заслонкой. Толщина стенок металла должна быть достаточной, иначе конструкция быстро прогорит.

Печь из бочки вертикального типа всегда устанавливается не на пол, а на ножки

Заслонка для дровяной печи длительного горения, расположенной в вертикальной плоскости, фиксируется на специальные болты. При розжиге топлива внутри резервуара следует до предела открывать поддувало.

В верхней части канистры необходимо выполнить отверстие в форме круга. Оно понадобится для того, чтобы подсоединить к самодельной печке дымоходную конструкцию. Стыковка трубы с металлической поверхностью производится с помощью сварочного оборудования.

Функция колосника заключается в защите днища канистры от прогорания, а также в удержании тепловой энергии. Таким образом, этот элемент является необходимым при монтаже самодельной печи длительного горения.

Перед началом сборки рекомендуется составить индивидуальный чертеж устройства. Он должен быть максимально подробным, содержать рисунок будущего агрегата и его отдельных составляющих, а также обозначать их габариты.

Чтобы выполнить дверцу, потребуется вырезать боковую часть резервуара и снабдить ее петлями

Конструктивные особенности определяются в зависимости от назначения устройства и места, где оно будет располагаться. При желании можно скачать уже готовый чертеж буржуйки в интернете. Однако в этом случае необходимо не ошибиться с ее объемом.

Вертикальная разновидность самодельного отопительного устройства отличается простотой сборки. Найти применение такому агрегату можно как в частном доме, так и на даче. Дрова, используемые для растопки отопительного устройства такого типа, подбираются в зависимости от габаритов топки.

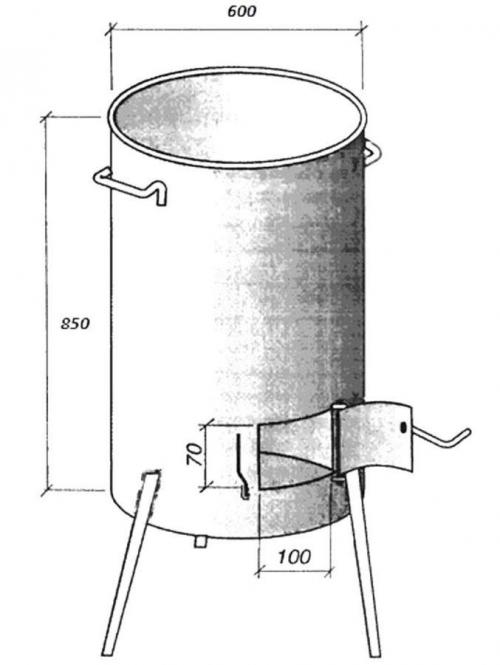

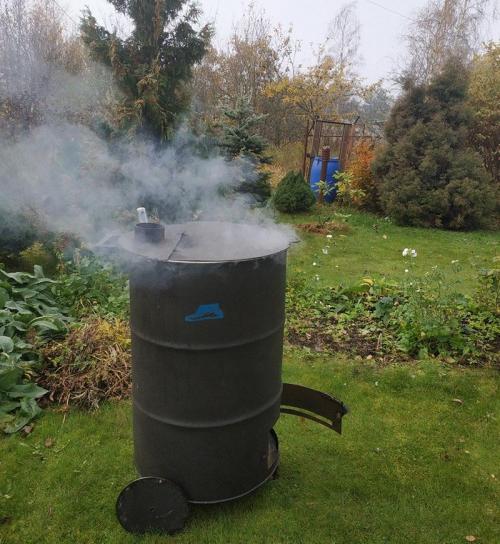

Печь из бочки для сжигания мусора. Печь для сжигания мусора своими руками — «модернизированная бочка»

Бочка для сжигания мусора своими руками — это на первый взгляд, не самое презентабельное сооружение. Но его можно сделать изящным и, главное, полезным. Примерно такая красивая конструкция может получиться в итоге, если Вы будете следовать всем инструкциям!

При собственноручном изготовлении этой конструкции на надо иметь профессиональное образование — справиться с ним любой, кто пожелает.

Подготовительные мероприятия

Если говорить о материалах, то кажется, что их многовато. Но это не совсем так.

Что же (помимо бочки, конечно) нам будет нужно:

1. Профиль из металла размером в 5 метров (мы разрежем его на 5 идентичных частей).
2. Прут из стали длиной 5 метров.
3. 2 петли.
4. Квадратный метр сварной сетки.
5. Искроулавливатель (диаметр крепежа должен быть 11,5 сантиметров).
6. 0,2 кг проволоки.
7. Жестяная труба длиной полтора метра и диаметром 11,5 см.
8. Обезжиривающее средство.
9. Ручка, на которой надета насадка из дерева.
10. 6 штук болтов и 6 штук гаек.
11. Электрический лобзик и пилочки для металла.
12. 20 саморезов с широкой шапочкой.
13. Сверло для металла с диаметром 1,2 см.
14. Болгарка и к ней же круги (для наждачной бумаги и для металла).
15. Стойкая к огню краска.
16. Кисточки или же распылитель.
17. Электродрель .

После подготовки всего необходимого пора начать сооружать самодельную садовую печь для сжигания мусора.

Пошаговая сборка печи

Процесс работы:

1. Вырезаем дверку. Нарисуем ради этого на донышке линию, к которой будет она прикрепляться. Линию аккуратно режем болгаркой, чтобы не дотронуться ей до боковых стенок.
2. Делаем в двери несколько отверстий, через которые станет попадать воздух. Делать их нужно в нижней части, порядок не важен.
3. Если есть необходимость, то для очистки бочки от краски или ржавчины применяем болгарку с установленным наждачным диском.
4. Начинаем сооружение козлов. Для этого применяем 5 отрезков профиля из металла. Козлы состоят из 2 крестовин, которые соединены тягой. Профиль соединяется только под прямым углом, поэтому делаем в каждом по 2 отверстия и занимаемся стяжением болтами.
5. Начинаем обезжиривание и окрашивание бочки, при этом не забывая о козлах. Эти процедуры лучше проводить в состоянии несобранном. Покрываем в несколько слоев краски каждый элемент, после слоя ждем абсолютного высыхания покрытия.
6. Займемся конструированием козлов после 24 часов от покраски. Под гайки нужно подложить шайбы и надежно стянуть каждый элемент бочки.
7. Начнем установку петель и ручек. Для этого применяем шуруповерт и подготовленные саморезы.
8. Делаем дырку для дымохода. В верхней части конструкции нарисуем круг радиусом 5,75 см.
9. Потом болгаркой проходим по этому кругу и получаем «лепесточки». В конечном счете должно выйти около 10 частей. Каждый лепесток выгибаем вверх — так они установятся вертикально.
10. Устанавливаем дымоход для печи, сжигающей мусор на даче. Его ставим таким образом на лепесточки, чтоб они оказывались с внутренней стороны. Потом в 3-4 местах начинаем прикручивать трубу к лепесточкам с помощью саморезов, дабы она ее затем не оторвала.
11. Начинаем установку колосниковой решетки.
12. Ставим крышку. При помощи хомутов ее прикрепляем.

Буржуйка из бочки. Принцип работы буржуйки из бочки: что нужно знать

Перед началом самостоятельной сборки такого устройства необходимо разобраться в том, как оно функционирует. Понимание принципа действия позволяет упростить процесс изготовления такой импровизированной печи.

В качестве топлива для самодельной буржуйки из металлического резервуара используются опилки или дрова. Спрессованные опилки отличаются тем, что довольно долго перерабатываются внутри самодельной печи. Кроме всего прочего, стоимость такого топлива минимальная, поэтому оно получило широкое распространение.

Перед началом самостоятельной сборки печки из бочки нужно составить схему конструкции

Диаметр 200-литровой бочки составляет 600 мм. При желании можно выполнить довольно функциональную конструкцию, которая к тому же будет иметь привлекательный внешний вид. Габариты резервуара объемом 200 л позволяют разместить внутри него шестиугольник, стороны которого будут равны 314 мм. В этом случае по технологии изготовления приспособления напоминают традиционные печные агрегаты.

Стоит отметить, что готовое устройство имеет не очень высокий КПД – всего 15%. Для повышения эффективности в самодельную конструкцию довольно часто добавляет еще один составляющий элемент – экран. Отражающий щит, безусловно, способствует повышению КПД, однако такое решение имеет и негативную сторону. Использование экрана, отражающего тепло, приводит к тому, что эксплуатационный срок самодельной печи уменьшается.

Полезная информация! Основная причина того, что печь имеет довольно низкий КПД, – высота резервуара. Бочки, вместительность которых составляет 200 л, имеют длину 85 см. Вторая проблема – слишком тонкий лист металла, толщина которого редко превышает 2 мм.

Печь из бочки имеет не очень высокий КПД – всего 15%

Стоит отметить, что если колосники в агрегате приподнимаются из-за высокого расположения поддувала, то тогда эффективность устройства падает. Это связано с тем, что тепло в такой конструкции рассеивается в воздух через ее нижнюю часть. Для решения такой проблемы необходимо спрятать в кирпичную кладку нижнюю часть печки из бочки. Своими руками выполнить такой агрегат поможет не только инструкция, но и обучающие фото- и

Срок службы буржуек, изготовленных из металлических бочек, составляет в среднем 3-4 года при нормальной эксплуатации. Для поднятия КПД используется множество ухищрений. Однако стоит сказать, что при всем желании получить более 20% отдачи от самодельного агрегата не получится.

Как сделать печку: советы по выбору качественной бочки

От выбора бочки зависят технические характеристики будущего отопительного прибора и его эффективность. Для того чтобы собрать самостоятельно печку-буржуйку, необходимо подготовить металлический резервуар, рекомендуемый объем которого составляет 200 л. Безусловно, выполнить печку можно и из менее габаритной емкости, однако в таком случае уменьшается эффективность отопительного прибора, которая и так довольно низкая.

Для сборки печки-буржуйки своими руками можно применять любые металлические бочки, изготовленные из стального материала. Сталь отличается хорошей устойчивостью к высоким температурам, поэтому ее использование для сборки отопительного агрегата более чем обосновано. Для этой же цели можно употреблять бочки, которые использовались для хранения:

• масел;

Для изготовления печки своими руками можно применять любые металлические бочки, изготовленные из стального материала

• красок;
• топлива;
• битума;
• жидкого стекла;
• песка.

Все емкости, производимые и используемые для хранения различных составов, подразделяются на виды по нескольким критериям. В первую очередь они могут быть с закрытым верхом или без него. А также такие резервуары отличаются друг от друга по толщине дна и открытого цилиндрического элемента конструкции (обечайки). Независимо от разновидности, для производства печи из металла своими руками необходимо провести предварительную очистку резервуара.

Эксплуатационный срок такой печки в любом случае зависит от толщины стенок бочки. Исходя из этого, не рекомендуется использовать для сборки отопительного агрегата резервуары, которые имеют толщину стенок меньше 2 мм. На срок годности устройства также оказывает влияние частота его применения.

Обратите внимание! Наиболее целесообразным считается использование бочек, для изготовления которых применяется нержавеющая сталь. Данный материал отличается самыми высокими техническими характеристиками, включая устойчивость к высоким температурам.

Срок эксплуатации печки в любом случае зависит от толщины стенок бочки

Перед тем как приступить к сборке агрегата, необходимо выполнить чертеж печи длительного горения. Чем подробнее он будет, тем меньше вероятность допущения ошибок во время конструирования отопительного прибора.

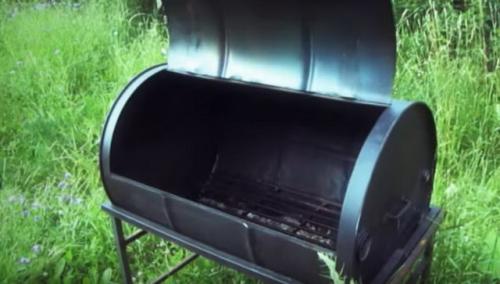

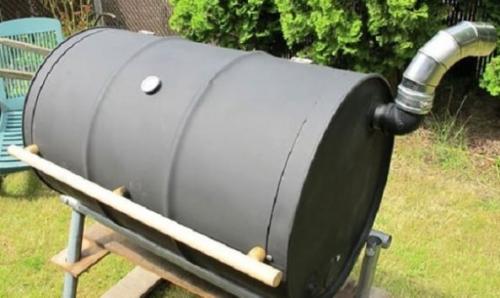

Мангал из бочки и кирпича. Как сделать мангал из бочки с крышкой

Мангал из бочки 100 или 200 литров своими руками изготавливают с крышкой. Так продукты не только хорошо прожариваются, но и сохраняют сочность. Для мангала с крышкой обустраивают дымоход из металлической трубы шириной 5-8 см, толщиной 3-4 мм. Работы по изготовлению барбекю производят в следующем порядке:

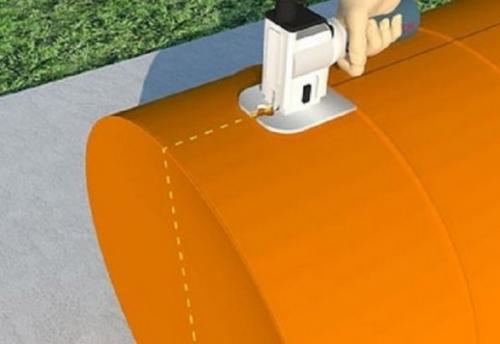

1. Замеряют длину окружности бочки. Полученную величину делят на три. На торцах производят разметку. Концы отрезков соединяют между собой. Проводят карандашом или маркером прямую линию. По разметке производят распил бочки на два сегмента.




   Меньшая часть бочки в дальнейшем будет служить крышкой барбекю

2. На крышку прикручивают металлическую ручку. При необходимости приваривают засов. На одной стороне крепят петли при помощи винтов или сваривают. Чтобы мясо не подгорало в центре, делают колосниковую решетку. Для этого от центральной части днища отмеряют 10-15 см. Наносят разметку по периметру изнутри бочки. По разметке приваривают уголки. На опору укладывают решетки. Если нет в наличии готовой решетки нужного размера, ее изготавливают из металлического прута или из арматуры сечением 8 мм.


   Уголок крепят при помощи сварки, болтами или шурупами

3. Отступают от нижнего края бочки 2-3 см, производят разметку. По отметкам крепят в нескольких местах уголки длиной 3-5 см. На полученные упоры укладывают решетку под гриль. Приваривают петли к мангалу и крепят крышку. Проверяют работоспособность, при необходимости производят поправку.




   Чтобы конструкция получилась, уголки приваривают по всей длине емкости, тогда на них можно будет укладывать шампуры

4. На торце с одной третьей стороны в верхней части производят разметку по диаметру подготовленной трубы для дымохода. По отметкам делают отверстие при помощи болгарки. К нему приваривают отвод трубы длиной 15-20 см.




   Отрезают конец трубы и приваривают второй кусок, чтобы выводить дым вверх

5. Из металлического профиля сечением 2 см отрезают четыре отрезка 90-100 см для ножек. Для каркаса производят измерения на высоте 10-15 см от нижнего края, чтобы конструкция стояла устойчиво. По полученной длине и ширине готовят по два отрезка. Все детали соединяют в единую конструкцию. Устанавливают барбекю. Поверхность мангала зачищают от заусенцев и шлифуют болгаркой при помощи шлифовального диска. Поверхность окрашивают термостойкой краской.




Источник: https://barbekyu-dlya-dachi.postroivsesam.info/stati/kak-postroit-pech-tandyr-iz-kirpicha-i-bochki-svoimi-rukami-kak-sdelat-tandyr-iz-bochki-na-200

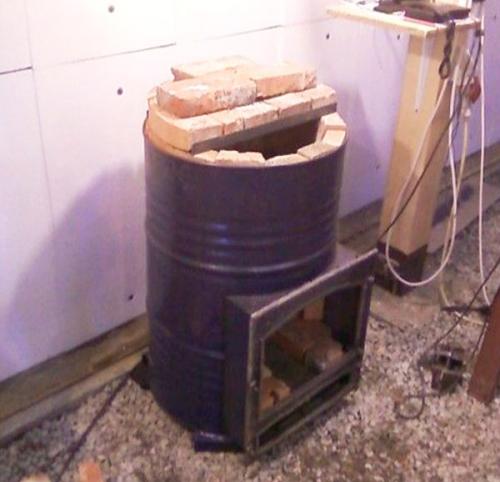

Печка из бочки для казана. Печка из бочки 200 литров: схема, чертежи, фото, видео

Самодельная печь из металлической 200 литровой бочки: чертежи, схема печки, фото и

Стандартная металлическая 200 литровая бочка имеет высоту 860 мм, диаметр 590 мм и вес 20 — 26 кг.

Габариты бочки практически идеально подходят для изготовления из неё печки, единственный нюанс – это тонкие стенки бочки 1 – 1,5 мм, которые быстро прогорят от высокой температуры. Как вариант топку можно изнутри обложить огнеупорным кирпичом.

Для изготовления печи понадобится:

• Две 200 литровые бочки.
• Дверца для печи.
• Колосники.
• Листовой металл, уголки и пруты.
• Труба для дымохода.
• Огнеупорный кирпич.

Инструменты:

• Болгарка с отрезным кругом.
• Сварочный аппарат.
• Электродрель.

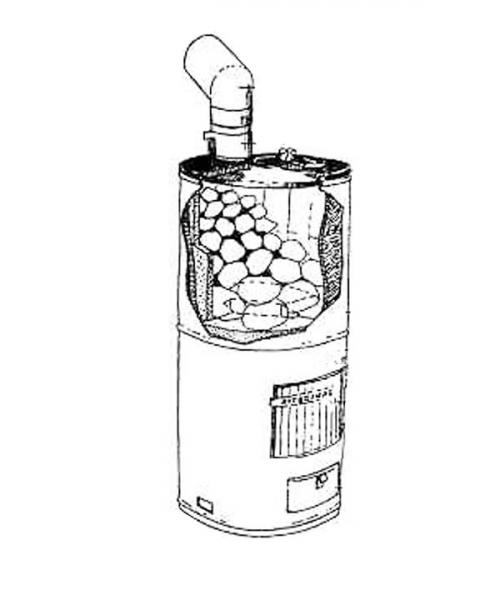

Печка из 200 литровой бочки: схема.

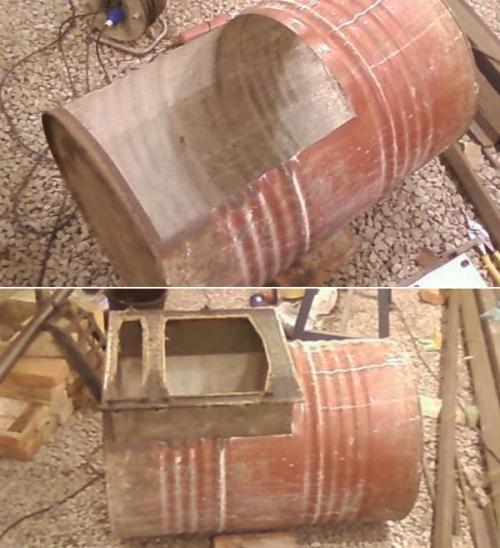

Болгаркой срезаем верх бочки и вырезаем боковой проём под топочную дверцу.

Сварочным аппаратом привариваем топочную дверцу к бочке. На высоте 20 см от дна бочки устанавливаем колосники для золы.

Под зольник можно сделать отдельную дверцу, приоткрывая её, можно регулировать силу тяги в печи.

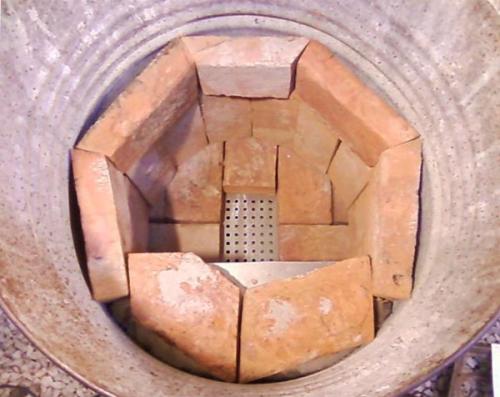

Чтобы металлические стенки бочки со временем не прогорели, нужно выложить внутреннюю поверхность топки огнеупорным кирпичом. Чтобы более плотно подогнать кирпичи их подпиливаем болгаркой.

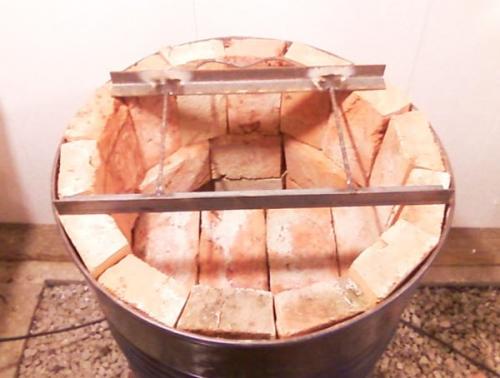

Для кладки лабиринта дымохода нужно сварить из уголков перекладины под кирпичи.

Кирпичи выкладываются на печной раствор. Состав печного раствора – 1 часть глины на 2 части песка, смесь замешивается с минимальным количеством воды до очень густой консистенции.

Толщина швов для кладки не должна превышать 5 мм.

Чтобы повысить теплоотдачу печи, можно установить сверху ещё одну бочку. Под дымоход нужно сделать отверстие в бочке и приварить кусок трубы под дымоход.

Дымоход придётся периодически чистить от сажи, поэтому его лучше сделать разборным, рекомендую прочитать статью — как сделать дымоход для буржуйки .

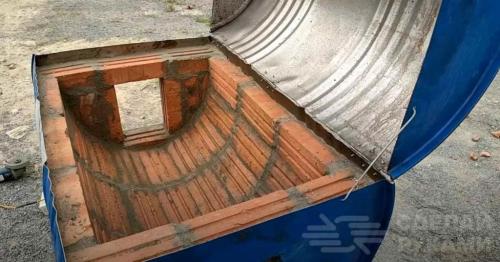

Печь из бочки и кирпича. Уличная печка на дровах: из металлической бочки и кирпичей

Уличную дровяную печку можно изготовить из металлической бочки и кирпичей. Идея принадлежит автору YouTube канала «Креативные цементные проекты».

Печка хороша тем, что универсальна в использовании: можно использовать ее для приготовления мяса и рыбы на решетки, а также можно установить варочную панель для посуды — чайника, сковородки или кастрюли.

Первым делом необходимо изготовить корпус печки. Для этого разрезаем металлическую бочку пополам. Зачищаем места реза от заусенцев.

Рекомендуем вам также прочитать статью: .

В одной из половинок бочки с двух сторон автор вырезал при помощи болгарки небольшие окошки.

Основные этапы работ

На следующем этапе необходимо соорудить из кирпичей две опоры, на которые укладываем основание печки. Внутреннюю часть нужно облицевать кирпичом.

С помощью петель крепим к основанию вторую часть бочки, которая будет выступать в качестве крышки. К передней ее части прикручиваем ручку.

Из вырезанного куска металлической бочки изготавливаем дверцу, и крепим ее на петли к одному из «окошек» в печке. Дополнительно устанавливаем шпингалет.

Далее из листового металла необходимо изготовить съемную варочную панель (в ней надо вырезать два отверстия, чтобы устанавливать посуду).

Также автор изготовил съемную решетку, чтобы можно было жарить мясо, рыбу и овощи на углях.

Печь длительного горения из бочки своими руками. Процесс изготовления печки и особенности ее розжига

Данная печь представляется собой бочку с дымоходной трубой в крышке, и боковыми дверцами для загрузки дров. Внутри нее располагаются составленные с двух частей колосники на ножках. На них устанавливается вертикально 3 сухих полена длиной по 50 см.

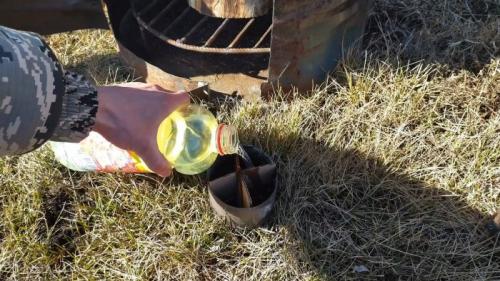

Снизу под них подставляется лампадка с соляркой, которая их и разжигает.

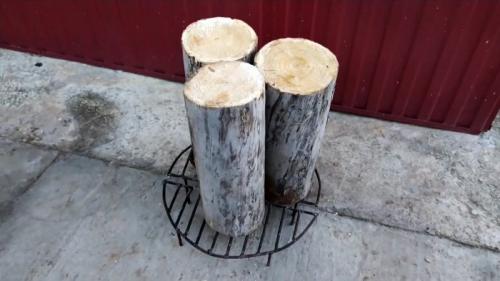

Получается так называемая «таежная свеча», горящая 12 часов. Для розжига печи используется консервная банка с вставленным фитилем из гофрокартона, заправляемая дизелем.

Для изготовления колосников печки используется арматура 8 мм. Из нее выгибается 2 дуги. Из них свариваются рамки с перемычками. На колосники привариваются ножки, высотой по 100 мм.

Вместе при стыковке, они должны формировать круг меньшего диаметра, чем бочка.

Внизу бочки вырезается дверца. Она устанавливается на 2 мебельные петли. Для ее закрывания предусматривается задвижка. Размер двери берется такой, чтобы внутрь можно было вставить половинки колесников и собрать их вместе.

На заливную горловину трубы сверху приваривается переходник. Шов накладывается с внутренней стороны.

Сверху устанавливается дымоходная труба. Для ее крепления используются уголки и саморезы.

Такая печь создает дефицит кислорода, поэтому горение происходит умеренное. К тому же малый диаметр заливной горловины не способствует сильной тяге в дымоходе. В результате печь горит долго и отдает тепло понемногу, не создавая резких колебаний температуры. Этого достаточно, чтобы обогреть теплицу ранней весной, даже при ночных заморозках.

Чудо печь из 200 литровой бочки. Правила установки печки-буржуйки

Для того, чтобы у вас с печкой не было проблем и всевозможных хлопот, ее следует устанавливать, придерживаясь определенных правил безопасности:

• Печь следует устанавливать только на огнестойкую поверхность. Ее возможно сделать самому используя плитку из кафеля или же при помощи кирпича. Находящиеся стены в близости от печки тоже необходимо уберечь от перегрева. Лучшего эффекта можно достичь при использовании специализированного гипсокартона, а также любого другого негорючего материала;
• Легковоспламеняющиеся материалы ни в коем случае никогда не располагать вблизи топки;
• Также следует оборудовать отличную систему вентиляции в том помещении, в каком будет располагаться печка. Это очень важный фактор, так как концентрацию угарного газа в помещении нужно свести к нулю;
• Для того, чтобы изготовить буржуйку нужно применять только качественный материал.

Делать буржуйку абсолютно просто, как вы убедились. Для такого дела вам потребуются только подручные материалы, каковые зачастую лежат в гараже или же на даче почти у каждого человека. Буржуйка будет радовать глаз, если все детали продумать до мелочей и сделать ее очень аккуратно.

Самодельная печь из металлической 200 литровой бочки: чертежи, схема печки, фото и видео. Печку из бочки можно использовать для отопления гаражей, рабочих помещений, теплиц и прочих помещений.

Стандартная металлическая 200 литровая бочка имеет высоту 860 мм, диаметр 590 мм и вес 20 — 26 кг.

Габариты бочки практически идеально подходят для изготовления из неё печки, единственный нюанс – это тонкие стенки бочки 1 – 1,5 мм, которые быстро прогорят от высокой температуры. Как вариант топку можно изнутри обложить огнеупорным кирпичом.

Для изготовления печи понадобится:

• Две 200 литровые бочки.
• Дверца для печи.
• Колосники.
• Листовой металл, уголки и пруты.
• Труба для дымохода.
• Огнеупорный кирпич.

Инструменты:

• Болгарка с отрезным кругом.
• Сварочный аппарат.
• Электродрель.

Печка из 200 литровой бочки: схема.

Болгаркой срезаем верх бочки и вырезаем боковой проём под топочную дверцу.

Сварочным аппаратом привариваем топочную дверцу к бочке. На высоте 20 см от дна бочки устанавливаем колосники для золы.

Под зольник можно сделать отдельную дверцу, приоткрывая её, можно регулировать силу тяги в печи.

Чтобы металлические стенки бочки со временем не прогорели, нужно выложить внутреннюю поверхность топки огнеупорным кирпичом. Чтобы более плотно подогнать кирпичи их подпиливаем болгаркой.

Для кладки лабиринта дымохода нужно сварить из уголков перекладины под кирпичи.
