Фундамент с ростверком. Как работает ростверк

Фундамент с ростверком. Как работает ростверк

Ростверк — это верхняя горизонтальная часть свайного фундамента, объединяющая несущие опоры в единую конструкцию. Этот элемент фундамента принимает и равномерно распределяет нагрузку от стен строения на опоры в виде свай. Несущие элементы в свою очередь передают нагрузку в грунт.

Высота опор свайно-ростверкового фундамента зависит от глубины промерзания грунта

По сути, основная задача ростверка — это объединение свай в единое сооружение, что значительным образом улучшает распределение нагрузки, предотвращает просадку отдельных свай в грунт, снижает риск повреждения несущих стен и других конструктивных узлов строения.

По способу исполнения ростверк фундамента может быть сборным или монолитным. Наиболее показательным примером сборного ростверка является пояс из стальных балок, которые фиксируются между собой при помощи сварки. В основном сборный ростверк применяется для нежилых построек, рассчитанных на 15–20 лет эксплуатации.

Монолитный ростверк представляет собой более цельную и прочную конструкцию, для изготовления которой используются различные материалы. Например, популярным типом монолитного ростверка является железобетонная лента. Иногда этот тип ростверка также именуется ленточным из-за некоторого сходства с одноимённым видом фундамента.

Наземный ростверк должен располагаться на песчаной подушке толщиной до 30 см

В зависимости от положения конструкции относительно грунта можно выделить следующие типы ростверка:

• висячий — располагается над поверхностью земли на расстоянии 10–15 см и более;
• наземный — ростверк лежит на поверхности земли без заглубления в грунт;
• заглубленный — нижняя часть ростверка располагается ниже уровня грунта и опирается на песчано-гравийную подушку.

При возведении жилых строений наиболее часто используется висячий или так называемый высокий тип ростверка. Расстояние между грунтом и нижней плоскостью ростверка предохраняет основную конструкцию фундамента от деформации и вырывания из особо пучинистых типов грунта.

Наличие пустоты между грунтом и полом строения позволяет подполу постоянно проветриваться, что снижает уровень влажности в помещениях дома или бани. Наземный и заглублённый ростверк применяется при постройке малоэтажных домов, когда требуется более прочное основание с повышенными теплоизоляционными качествами.

Фундамент на буронабивных сваях с монолитным ростверком. Преимущества конструкции

Фундамент с буронабивными сваями и монолитным ростверком – наилучший вариант объединения двух технологий (бетонный армопояс и свайное основание), которые в тандеме обеспечивают наилучшие эксплуатационные характеристики. Прежде, чем обустраивать фундамент данного типа, необходимо изучить его особенности.

Основные достоинства свайного фундамента с ростверком:

• Высокая несущая способность – конструкция выдерживает нагрузки здания из любого материала, а проложенная гидроизоляция позволяет сделать сооружение практически неуязвимым для внешних негативных факторов.
• Отсутствие разрушительного влияния процесса строительства на соседние здания – строить дом можно даже рядом с другими сооружениями.
• Возможность построить надежный прочный дом в сложных геологических условиях – на болотистых участках, в местах высокого пролегания грунтовых вод, в пучинистом грунте.
• Простота технологии, минимальный объем земляных работ.
• Отсутствие в необходимости привлекать квалифицированных специалистов (при условии умения выполнить расчеты, все продумать), тяжелую технику – все работы проводятся непосредственно на строительном объекте.
• Прочность – обеспечивается тем, что сваи забивают глубоко, ниже глубины промерзания грунта.
• Возможность обустроить фундамент на буронабивных сваях с ростверком на сложных участках – где есть уклоны, когда не хочется портить окружающий рельеф.
• Выбор любого материала для строительства здания – даже самого массивного.
• Невысокая стоимость в сравнении с другими видами фундамента с похожими свойства и параметрами.
• Высокая скорость строительства – фундамент сооружается за 4-7 дней.

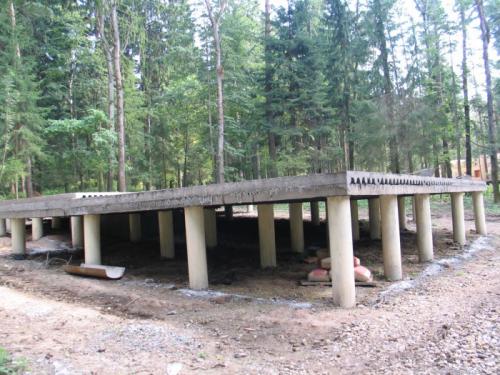

Буронабивной фундамент с ростверком. Использование свайного фундамента с ростверком

Опорное основание на буронабивных сваях имеет высокие показатели несущей способности, поэтому является альтернативой монолитному, ленточному фундаменту

Опорное основание на буронабивных сваях имеет высокие показатели несущей способности, поэтому является альтернативой монолитному, ленточному фундаменту. Причем свайный буровой обходится на порядок дешевле, и выстроить его можно своими руками. В зависимости от размера диаметра, свая выдерживает до 1,5 тонн массы, для строения среднего объекта потребуется не более 2-3 десятков опор. По регламенту диаметр свай может достигать 1,5 метров, длина до 40 метров. Для домов из тяжелого материала показано изготовление железобетонных элементов, выдерживающих большие весовые нагрузки. Дополнительными плюсами является минимальное количество земельных работ, большая экономия времени, денег.

Важно! Фундамент с ростверком заглубляется в слой ниже точки промерзания и оборачивается в два-три слоя гидроизоляции. При необходимости применяются обсадные трубы, которые остаются в грунте. Чаще всего данный прием требуется при наличии плывунов, особенно слабых осыпающихся грунтах. Наличие гидроизоляционного слоя снижает риск попадания воды в бетон, минимизирует давление грунтового слоя на тело сваи, ограничивая выталкивание конструкции зимой в периоды промерзания почвы.

Широкое применение технологии позволяет строить фундамент на подтопляемых, сложных, слабых грунтах и неровных ландшафтах

Достоинствами фундамента на буронабивных сваях считают следующие показатели:

1. строительство в условиях плотной застройки не приносит вреда окружающим объектам из-за сниженной динамической нагрузки при проведении работ;
2. широкое применение технологии позволяет строить фундамент на подтопляемых, сложных, слабых грунтах и неровных ландшафтах;
3. заглубление производится ниже расчетной точки промерзания грунта с упором на стабильные слои, что повышает стойкость, прочность объекта, продляет срок его эксплуатации;
4. свайно-буровой фундамент подходит для любых технологий строительства: каркасных, кирпичных, деревянных, сборных;
5. доступная стоимость;
6. оперативность возведения.

Дороже всего обходится основание с монолитным ростверком, однако такой фундамент выдерживает массивные нагрузки, поэтому финансовая составляющая многократно окупится. При этом для закладки свай не нужно выкапывать котлован, загон буровых свай производится вибропогружателем.

Фундамент с ростверком, что это такое. Что такое ростверк фундамента

Так называется горизонтальная платформа или ленточная обвязка, которая соединяет отдельные опоры в единую систему. Это помогает перераспределить нагрузку от здания, исключить его неравномерную просадку и появление трещин на стенах и несущих конструкциях. Такое укрепление особенно важно, если пол первого этажа делается из деревянных лаг. На них не будут развиваться колонии грибка и плесени, не придется постоянно проводить обработки от грызунов. В целом, благодаря ростверку фундамента весь дом получается более прочным и устойчивым, и его срок службы исчисляется столетиями.

Особенности и основные понятия

При закладке ростверковой ленты используют бетонный или песко-цементный раствор, швеллера, бруса, железобетонные плиты. Платформу можно приподнять над землей или заглубить в нее.

Основания данного типа считаются универсальными и надежными. На них можно возводить и небольшие каркасные постройки для дачи, и сложные конструкции промышленных цехов. Подбирать базис должен профессионал с учетом множества параметров.

Назначение

Свайно ростверковые фундаменты рекомендованы для:

Участков со сложным рельефом, большими перепадами высот, высоким УГВ;

Регионов с промерзанием почв на 2 метра и более;

Домов, возведенных по каркасной технологии, из газосиликатных блоков, пенобетона;

Объектов с весом свыше 350 тонн. Достаточно заложить коэффициент прочности не 1,2, а 1,4. Ни ленточные, ни плитные подложки такую массу не выдержат.

Черновые лаги нижнего этажа можно стелить непосредственно над грунтом. Не требуется выравнивание стройплощадки. Для утепления подполье засыпается керамзитом или мелким щебнем.

Классификация

Свайно ростверковые основания делятся на несколько типов в зависимости от выбранной модификации опор. Чаще всего применяют колонны:

Винтовые. Труба, на одной из оконечностей которой наварены лопасти. Вкручивать можно как вручную, так и с помощью специальной машины;

Буронабивные. В размеченных точках предварительно готовятся скважины. Их армируют и заливают бетоном;

ЖБИ. Изделия нужной длины и диаметра вставляют в специальные шурфы;

Забивные. Наружная часть – асбоцементные трубы. Внутренняя — раствор. Этот вариант рекомендован для объектов со значительной массой. Дно засыпается слоями песка и цемента.

Монтируем ростверковый фундамент своими руками

Вне зависимости от того, какой тип основания выбран, требуется провести некоторые общие работы:

Расчет нагрузки. От того, насколько правильно он выполнен, зависит количество опор и общие характеристики базы;

Расчистка территории. Тщательное выравнивание не требуется, но со стройплощадки необходимо убрать всю растительность. Особенно это касается корней деревьев и кустарников. Если это не сделать, то через пару лет можно будет наблюдать, как через монолит пробивается пара одуванчиков или иных прекрасных цветов;

Разметка точек размещения столбов при помощи колышков;

Закупка материалов в соответствии с выбранной технологией.

Дальнейшие действия определяются характером опор.

Монтаж ростверка для свайного основания

Если все, что необходимо, приобретено, растительность убрана, можно переходить к следующим этапам:

Выемка грунта на глубину 5-10 см в ответственных точках;

Вкручивание колонн. Это можно делать вручную, вооружившись ломом или лопатой. Если почвы на участке сложные, целесообразно нанять специальную машину. Не должно быть отклонений от вертикали;

Верхушки подрезаются при помощи болгарки так, чтобы они находились в одной плоскости;

Выполняется армирование полостей;

свободное пространство заливается бетоном. Как только раствор в сваях наберет прочность, можно переходить непосредственно к ростверку;

Строится опалубка. Можно использовать листы фанеры и подпорки или специальные готовые панели с поддерживающими элементами;

Дно последовательно засыпается слоями песка и щебня с обязательным выравниванием и утрамбовкой;

Устанавливается арматурный каркас. Стержни не должны выходить наружу;

Проводится заливка цементного раствора. Делать это нужно за один день по всему периметру, чтобы не было перекосов.

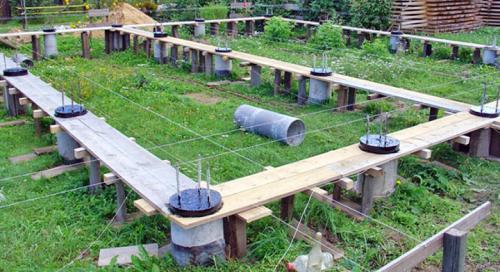

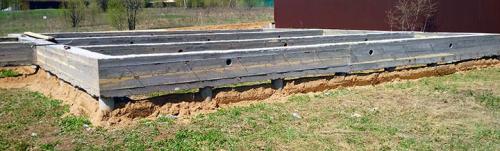

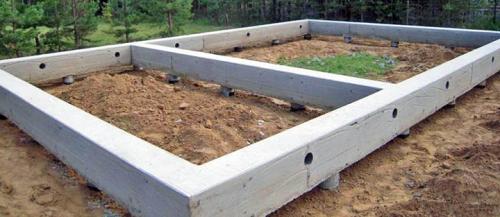

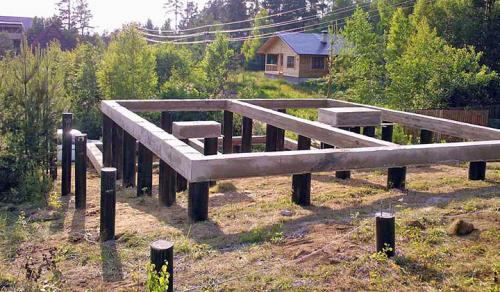

Фундамент на сваях с ростверком. Когда для дома больше всего подходит свайный фундамент?

Сваи тем хороши, что они могут равномерно перераспределять излишнюю нагрузку на разные части конструкции, без ущерба для строения.

При сыпучих и подвижных почвах ленточные и плитные бетонные фундаменты бесмысленны и даже опасны. В этой ситуации рекомендуется строить основу из свай и ростверков. Она защитит дом от повреждений, вызванных движениями почвы.

Плюсы этого типа оснований

Помимо ситуаций, когда стройка ведется на участках с сыпучими и подвижными типам почв, свайно-ростверковый тип фундамента особенно удобен и выгоден при строительстве жилища на склоне холма. В этом случае столбы нивелируют разницу высоты уровня строящегося дома.

Подобранные сваи разной длины позволят без дополнительных затрат сделать основу для постройки на склоне. С одной стороны столбы будут выглядывать из земли чуть-чуть, с другой стороны больше. В целом – их верхушки будут связаны в одно целое горизонтальными соединениями.

Несмотря на то, что дом строится на склоне, тут не нужно никаких дополнительных земляных работ. Экономятся время и затраты на строительство.

При правильном строительстве такого фундамента, дом перенесет возникающие порою люфты под строением. Он будет стоять и зимой, и летом невредимый много лет.

Минусы

Какой и любой другой, свайно-ростверковый тип основания имеет и свои недостатки.

Во-первых, при строительстве такого фундамента очень велика цена ошибки. Неправильно сделанные расчеты могут привести к деформации основы. Поэтому неопытным застройщикам лучше с таким типом оснований не связываться или уже обращаться к профессионалам.

Во-вторых, такие фундаменты следует обязательно утеплять. Ведь дом, в этом случае, почти всегда имеет зазор под полом, между фундаментом и почвой. Важно не просто правильно утеплить, а постараться как-то закрыть нижнюю часть постройки от влияния любых внешних факторов: непогоды, снега и влаги.

Еще один недостаток свайно-ростверкового фундамента заключается в том, что с ним нельзя сделать подвал, только подпол. Это небольшое, низкое пространство для хранения чего-либо в нижней части дома, в закрытом промежутке между почвой и полом строения.

В четвертых, при создании такого основания, возрастает степень важности качества изоляции. Чтобы внизу под полом не было гнили, ржавчины. При строительстве нужно тщательней вести изоляционные работы. А это дополнительные финансовые траты.

Еще один минус – такую основу нельзя делать для тяжелого, массивного строения. В остальном это очень выгодный вид фундамента.

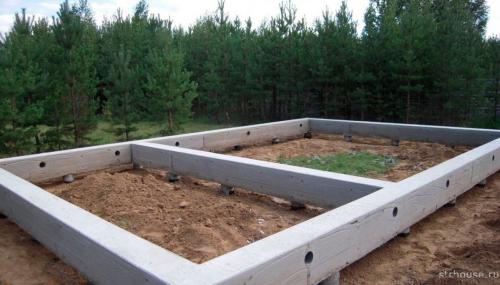

Буронабивной фундамент с ростверком технология. Что такое буронабивной фундамент

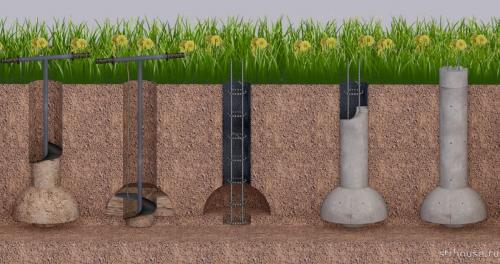

Буронабивной фундамент – это один из видов свайного фундамента , при котором сваи не забивают и не закручивают, а отливают прямо в земле, в том месте, где они должны быть установлены. При этом не требуется техника для забивки свай и не нужно переплачивать за готовые железобетонные конструкции. Кроме всего, пробурить скважины для таких конструкций можно своими руками, используя ручной бур или бензобур.

Помимо финансовой составляющей, данный вид фундамента хорош тем, что технология возведения  позволяет использовать его на участках с самими слабыми и неустойчивыми грунтами, а также на склоне, что не приведет к значительному удорожанию конструкции, как, например, при строительстве ленточного фундамента или, тем более, УШП .

Фундамент с буронабивными сваями представляет собой комбинацию ленточного фундамента и свайного, но при этом лента, которая выполняет функцию ростверка, не несет на себе нагрузок, так как не соприкасается напрямую с землей.

Основание с монолитным ростверком отлично выдерживает большие нагрузки, так как ростверк, передавая нагрузку с дома на сваи, помогает равномерно распределять вес строения по всему свайному полю. Для многоэтажных домов важно произвести детальный расчет конструкции, а также продумать все нюансы, касающиеся защиты бетонных свай от атмосферных осадков и внешних воздействий.

При строительстве легких домов, либо бань и хозяйственных построек вместо монолитного ростверка можно использовать обвязку из железного профиля либо из бруса.

К минусам данного фундамента, как и всех свайных конструкций, можно отнести невозможность обустройства подвала под домом. Но владельцы  участков с высоким уровнем грунтовых вод, как правило, не задумываются о наличии подвала в доме, даже с ленточным фундаментом, так как это может привести к дополнительным проблемам.
