Настройка реле давления для насосной станции: пошаговая инструкция
Введение
Реле давления является важным компонентом насосной станции, обеспечивающим автоматическое управление работой насоса. Правильная настройка реле позволяет поддерживать оптимальное давление в системе водоснабжения, предотвращая ее перегрузку и продлевая срок службы оборудования. В данной статье мы рассмотрим пошаговую инструкцию по настройке реле давления для насосной станции.
Необходимые инструменты и материалы
- Реле давления
- Насосная станция
- Манометр
- Отвертка
- Плоскогубцы
- Источник питания
Пошаговая инструкция
Шаг 1: Подготовка оборудования
Перед началом настройки убедитесь, что насосная станция и реле давления правильно подключены. Проверьте герметичность всех соединений и убедитесь, что система не протекает.
Шаг 2: Подключение реле давления
Подключите реле давления к насосу и гидробаку. Убедитесь, что все провода надежно соединены и соответствуют схеме подключения.
Шаг 3: Настройка предельных давлений
Используйте манометр для измерения текущего давления в системе. Настройте реле давления так, чтобы оно срабатывало при достижении максимального и минимального давления.
Шаг 4: Проверка работы насоса
Включите насос и проверьте его работу. Убедитесь, что насос автоматически отключается при достижении максимального давления и включается при снижении давления до минимального уровня.
Шаг 5: Настройка разницы давлений
Настройте разницу между максимальным и минимальным давлением. Эта разница должна быть достаточной для обеспечения стабильной работы системы водоснабжения.
Шаг 6: Проверка работы реле давления
Проверьте работу реле давления при различных режимах работы насоса. Убедитесь, что реле срабатывает корректно и поддерживает заданные параметры давления.
Таблица настроек
Параметр | Значение | Описание |
---|---|---|
Максимальное давление | 3-4 бар | Давление, при котором насос отключается |
Минимальное давление | 1-2 бар | Давление, при котором насос включается |
Разница давлений | 1-2 бар | Разница между максимальным и минимальным давлением |
Рекомендации по выбору реле давления
При выборе реле давления учитывайте такие параметры, как максимальное рабочее давление, потребляемая мощность и тип подключения. Также важно выбирать реле от надежных производителей, чтобы обеспечить долгую и надежную работу системы водоснабжения.
Проверка работы насосной станции
После завершения настройки реле давления проверьте работу насосной станции в различных режимах. Убедитесь, что система работает стабильно и поддерживает заданные параметры давления.
Связанные вопросы и ответы:
Вопрос 1: Для чего предназначено реле давления в насосной станции и как оно работает
Реле давления в насосной станции предназначено для автоматического управления работой насоса. Оно следит за уровнем давления в системе и включает или отключает насос при достижении заданных порогов. Это обеспечивает стабильное давление в гидравлической системе и защищает оборудование от перегрузок. Реле давления работает на основе изменения давления жидкости, которое передается на мембрану или поршень, соединенные с контактами. При изменении давления мембрана или поршень сдвигаются, что приводит к замыканию или разрыву контактов, управляющих насосом.
Вопрос 2: Как подготовиться к регулировке реле давления
Перед началом регулировки реле давления необходимо убедиться, что насосная станция отключена от сети и слита жидкость из системы. Это обеспечит безопасность работы. Также важно изучить инструкцию к реле давления, чтобы знать расположение регулировочных винтов и их назначение. Если вы используете манометр, убедитесь, что он правильно подключен и показывает точное давление. Наконец, проверьте все соединения и убедитесь, что система герметична, чтобы избежать некорректных показаний.
Вопрос 3: Как настроить реле давления для включения и отключения насоса при определённом давлении
Для настройки реле давления необходимо определить, при каком давлении должен включаться и отключаться насос. Обычно это задаётся с помощью двух винтов: один для давления включения (нижний порог), а другой для давления отключения (верхний порог). Поворотом винта включения против часовой стрелки увеличивается давление, при котором насос включается, а по часовой стрелке — уменьшается. Аналогично, винт отключения регулирует давление, при котором насос выключается. После регулировки необходимо проверить работу насоса, наблюдая за показаниями манометра.
Вопрос 4: Почему реле давления может не работать правильно и как это исправить
Реле давления может не работать правильно по нескольким причинам. Одна из самых распространённых — неправильная регулировка винтов включения и отключения. Если винты настроены некорректно, насос может включаться или отключаться преждевременно. Другая причина — засорение или неисправность мембраны, которая не передаёт изменения давления. В этом случае требуется замена мембраны или очистка. Также возможно окисление контактов, что может нарушить работу реле. В таком случае необходимо очистить контакты или заменить реле.
Вопрос 5: Как определить оптимальный диапазон давления для насосной станции
Оптимальный диапазон давления для насосной станции определяется в зависимости от потребностей системы. Обычно нижний порог устанавливается на уровне минимального давления, необходимого для работы гидравлических устройств, а верхний порог — на уровне максимального давления, которое может выдержать система. Например, если система требует давления от 1 до 4 бар, то реле давления настраивается на включение насоса при 1 баре и отключение при 4 баре. Также важно учитывать рекомендации производителя насосной станции и реле давления.
Вопрос 6: Как проверить правильность настройки реле давления
Для проверки правильности настройки реле давления необходимо включить насос и наблюдать за показаниями манометра. Следите за тем, чтобы насос включался при достижении нижнего порога давления и отключался при достижении верхнего порога. Если насос не включается или отключается не вовремя, это может указывать на неправильную регулировку. Также можно использовать тестовое потребление воды, чтобы убедиться, что давление поддерживается в заданном диапазоне. Если всё работает корректно, значит настройка выполнена правильно.
Вопрос 7: Как часто необходимо проверять и регулировать реле давления
Рекомендуется проверять и регулировать реле давления не реже одного раза в год или при появлении признаков неисправности, таких как нестабильная работа насоса или отклонения давления от заданных значений. Также необходимо проводить проверку после каждого отключения электроэнергии или при изменении гидравлической системы. Регулярное обслуживание помогает предотвратить поломки и обеспечивает долгую работу насосной станции. Если вы заметили, что давление в системе стало ниже или выше нормы, это сигнал для проверки реле давления.
Вопрос 8: Какие ошибки чаще всего совершают при регулировке реле давления и как их избежать
Одна из самых распространённых ошибок при регулировке реле давления — это чрезмерное затягивание или ослабление регулировочных винтов, что может привести к их поломке. Также некоторые пользователи не учитывают рекомендации производителя и устанавливают давление выше или ниже допустимых значений, что может повредить оборудование. Чтобы избежать этих ошибок, необходимо внимательно изучить инструкцию и выполнять регулировку осторожно, небольшими шагами, проверяя результат после каждого изменения. Кроме того, важно использовать подходящий инструмент для регулировки, чтобы не повредить винты.
Что такое реле давления и для чего оно используется в насосных станциях
Вплоть до 30-х годов прошлого века включение и отключение насосов и компрессоров производилось механически и требовало постоянного участия человека.

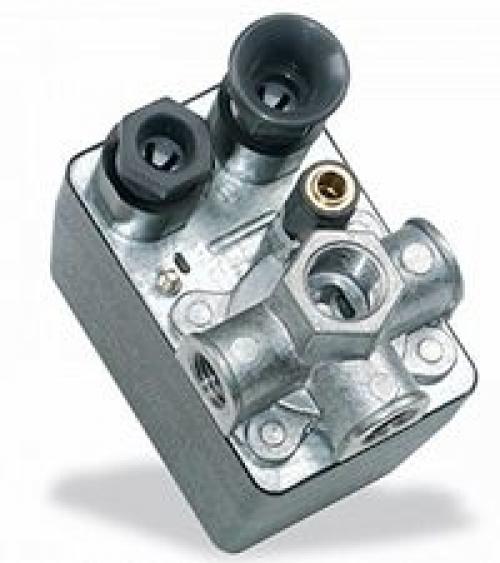

В 1935 г. одна из старейших немецких компаний «CONDOR» изобрела простое и функциональное мембранно-пруженное устройство (реле давления), предназначенное для автоматизации процесса включения и отключения насоса или компрессора.
Эра широкого применяя реле давления, началасьс CONDOR !
Следует отметить, что с момента изобретения и по настоящее время, компания CONDOR – №1 в мире по производству и представленной широте ассортимента
Описание наиболее популярных моделей реле давления CONDOR мы так же представили в этой статье (пункт «Реле давления CONDOR»).
Какие задачи решает установка реле давления
Изобретение реле давления произвело революцию в управлении работой насосов и компрессоров и позволило решить сразу несколько важных задач:
- Полная автоматизация процесса включения и отключения избавила от необходимости человеческого участия в управлении работой насоса ил компрессора
- Паузы в работе насоса или компрессора (работа только в заданном диапазоне давления), значительно увеличивают ресурс и существенно сокращают затраты на электроэнергию
- Автоматическое отключение при достижении верхнего предала давления, гарантирует безопасность системы водяных трубопроводов или воздушных магистралей.
Устройство реле давления и принцип работы
Принципиальная схема реле давления, разработанная CONDOR, дошла до наших дней без существенных изменений, и представляет из себя блок с регулируемыми пружинами, которые замыкают и размыкают контакты сети.
Сжатие пружинных блоков регулируются гайками или винтами, давление рабочей среды на них передается через мембрану.

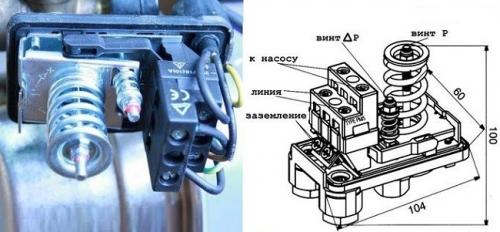

![]() | Устройство
|
Большие пружины (3) регулирует рабочее давление.
Малая (2) – величину интервала между давлением включения и отключения.
Когда давление мембраны пересиливает сжатие пружин, контакты в контактном блоке (1) размыкаются и насос или компрессор отключаются, при падении давления, пружины распрямляются и вновь замыкают контакты сети.
Рабочая мембрана находится в центральном отверстии фланца реле (6).
Во фланце также имеются технологические отверстия для электрокабелей (4) , в зависимости от исполнения реле давления могут быть дополнительные выходы для присоединения манометра и предохранительных клапанов (5).
Обращаем внимание!
Точная схема реле давления приведена в инструкции по эксплуатации.
Реле давления, инструкция и гарантийный талон входят комплект поставки.
Как определить, что реле давления нужно регулировать
За автоматизацию системы отвечает реле давления — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления.
Реле давления управляет циклами включение/выключение при достижении заданного пользователем значения рабочего давления. Работоспособность реле давления контролируется с помощью манометра
#1: Принцип работы датчика давления
Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства.
Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.
Продукция разных производителей и принцип ее действия практически идентичны, отличаться могут лишь в незначительных деталях
В процессе работы действующего устройства можно выделить несколько этапов:
- При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается.
- Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой.
- При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается.
От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.
Поршень реле давления и чувствительная металлическая пластина, реагирующая на созданный мембраной гидробака напор, скрыты под корпусом — доступ к ним полностью закрыт
#2: Регулировка и расчет необходимого давления
Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов).
В случае поломки насосной станции , по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств.
Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций.
Значение включения равно сумме:
- Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды;
- Разницы, между высотой самой верхней точки отбора воды и насосом;
- Потери в трубопроводе водного давления.
Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.
Нередкой ошибкой, влияющей на работу насосной станции, является не учет всей суммы горизонтальных и вертикальных участков, а также гидравлических потерь при транспортировке воды к точкам водоразбора
#3: Настройка рекомендуемых параметров
Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.
Какие инструменты необходимы для регулировки реле давления
Важно. Некоторые мастера нарушают технику безопасности и проводят регулировочные работы при включенном в сеть оборудовании. Мы настоятельно не советуем так поступать, несколько минут сэкономленного времени не стоят потерянного здоровья.
Шаг 1 . Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере. Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом. Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.
Для начала нужно измерить величину давления в гидроаккумуляторе
Шаг 2 . Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.

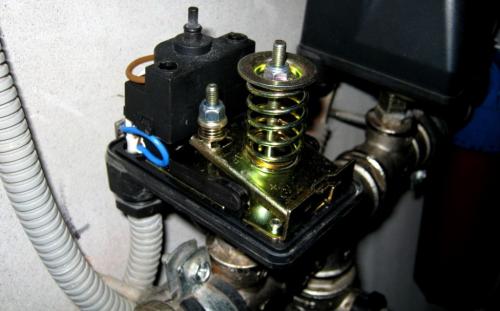

Для регулировки реле необходимо снять крышку корпуса
- Большая пружина. Отвечает за давление, при котором насос включается. Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.
- Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения. Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата.
Важно. Степень сжатия малой пружины устанавливает так называемую дельту – разницу между давлениями включения и выключения. Дельта может составлять различные величины, от десятых до нескольких атмосфер.
Заводские настройки реле нуждаются в корректировке
К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее. Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запомните эти зависимости, они нужны для понимания алгоритма регулировки давления. Заводские регулировки выставлены на включение насоса при 1,5 атм. и отключение при 2,5 атм., дельта составляет 1 атм.
Шаг 3 . Проверьте фактические параметры работы насоса. Откройте кран для спуска воды и медленно стравливайте ее давление, постоянно следите за движением стрелки манометра. Запомните или запишите, при каких показателях включился насос.
При спуске воды стрелка указывает снижение давления
Шаг 4 . Продолжайте наблюдение до момента выключения. Также запишите значения, при которых электрический двигатель отключился. Узнайте дельту, отнимите от большего значения меньшее. Этот параметр нужен для того, чтобы вы могли ориентироваться, при каких давлениях насос будет отключаться, если регулировать усилие сжатия большой пружины.
Теперь нужно заметить значения, при которых насос отключается
Шаг 5 . Отключите насос и отпустите гайку малой пружины примерно на два оборота. Включите насос, зафиксируйте момент его отключения. Теперь дельта должна уменьшиться примерно на 0,5 атм., насос будет отключаться при достижении давления 2,0 атм.
С помощью ключа нужно ослабить малую пружину на пару оборотов
Шаг 6. Вам надо добиться, чтобы давление воды было в пределах 1,2–1,7 атм. Как уже выше говорилось, это оптимальный режим. Дельта 0,5 атм. вами уже установлена, надо понизить порог включения. Для этого необходимо отпускать большую пружину. Для первого раза сделайте оборот гайки, проверьте период запуска, при необходимости точно откорректируйте усилие сжатия большой пружины.
Регулировка большой пружины
Придется запускать насос несколько раз, пока добьетесь включения при 1,2 атм., а выключения при давлении 1,7 атм. Осталось установить на место крышку корпуса и включить в работу насосную станцию. Если давление правильно отрегулировано, фильтры постоянно в нормальном состоянии, то насос будет работать длительные период времени, никаких специальных технических уходов делать нет надобности.
Критерии выбора реле для насоса
Узнайте, как отрегулировать реле давления воды с гидроаккумулятором , а также ознакомьтесь со схемой, в специальной статье на нашем портале.
Как правильно установить минимальное и максимальное давление в реле
Насосная станция играет ключевую роль в водоснабжении частных домов и других объектов. Одним из важнейших аспектов ее работы является правильное давление в системе. В этом разделе мы рассмотрим, какое должно быть давление в насосной станции, и как правильно его регулировать.
Давление в гидроаккумуляторе насосной станции зависит от объема гидроаккумулятора и типа системы:
Для дома с гидроаккумулятором на 24 литра давление должно составлять около 1.5–1.8 бар .
Для гидроаккумулятора на 50 литров оптимальное давление составляет 1.5–2 бар .
Для гидроаккумуляторов объемом 100 литров рекомендуемое давление обычно находится в диапазоне 1.8–2 бар .
Давление в системе водоснабжения частного дома должно поддерживаться в диапазоне 1.5–3 бар , в зависимости от потребностей и высоты подачи воды.
Давление в гидроаккумуляторе насосной станции
Какое давление должно быть в гидроаккумуляторе? Важно знать, что давление в гидроаккумуляторе должно быть на 10-15% ниже , чем давление включения насоса.
Для гидроаккумулятора 24 литра рекомендуемое давление воздуха без воды составляет 1.5 бар .
Для гидроаккумулятора 50 литров давление должно быть в пределах 1.7–1.8 бар .
Как проверить давление в гидроаккумуляторе?
Выключите насосную станцию и слейте воду из системы.
С помощью манометра измерьте давление воздуха в гидроаккумуляторе через клапан (находится в верхней части бака).
Если давление ниже нормы, используйте компрессор для подкачки воздуха до нужного уровня.
Какое давление должно быть в системе водоснабжения частного дома?
Оптимальное давление воды для частного дома обычно составляет 2–3 бар . Для подачи воды на высоту (например, на 6 метров) минимальное давление должно быть не менее 0.6 бар .
Как регулировать давление в насосной станции?
Проверьте давление воздуха в гидроаккумуляторе . Если оно ниже нормы, используйте компрессор для его подкачки.
Настройте реле давления :
Давление включения должно быть немного выше, чем давление в гидроаккумуляторе.
Давление отключения должно быть на 20-30% выше , чем давление включения.
Проблемы с давлением в насосной станции
Низкое давление в гидроаккумуляторе может привести к частому включению насоса и его быстрому износу. Высокое давление в системе может вызвать разрывы труб или протечки в местах соединений.
Как правильно накачать гидроаккумулятор?
Отключите насосную станцию.
Слейте воду из системы.
Подключите компрессор к клапану гидроаккумулятора.
Подкачайте воздух до нужного уровня, проверяя его с помощью манометра.
Как проверить работоспособность реле давления после его регулировки
Реле давления, по мнению покупателей, лучше всего устанавливать непосредственно у отвода (на гидроаккумулятор). На этом участке наблюдается существенное нивелирование турбулентности потоков и скачков давления в процессе нормального функционирования насоса и при его запуске. Также среди распространенных ошибок при выборе устройства отмечается отсутствие должного внимания к рекомендациям самого производителя, касательно эксплуатационных качеств фирменного оборудования.
Основные ограничения связаны с микроклиматом. Большинство популярных моделей нормально функционируют при температуре +4° и выше, а также влажности в 65% и менее. Подобное оборудование необходимо монтировать в хорошо отапливаемых помещениях. Перед монтажом датчиков управления насосным оборудованием самостоятельно следует установить такие элементы (большинство из них монтируются еще на этапе строительства):
- канализационный слив;

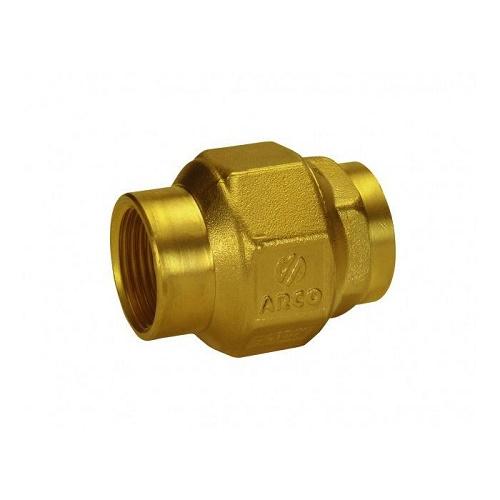

- клапан обратного типа;
- фильтр, отвечающий за тонкую очистку воды;
- вентиль входного вида;
- трубопроводы;
- насос;

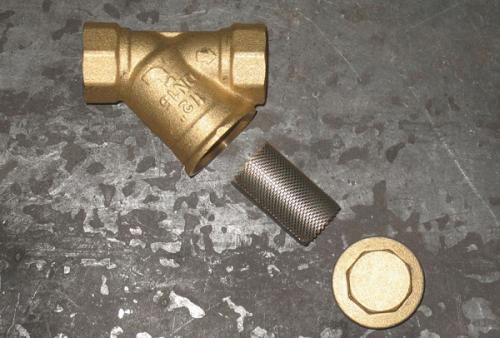

- фильтр грубой очистки.
Новинки в области реле, оснащаются специальными штуцерами, которые облегчают процесс подключения конструкции к другим элементам системы. Некоторые бюджетные модели могут быть установлены в блоке с насосом. Агрегаты, которые имеют соответствующую защиту от воды, могут монтироваться в колодце, кессоне или с насосом. Описание и комплектация будут зависеть от выбранной модели.
Рекомендуется помимо основных критериев выбора, обращать внимание на оптимальный для работы конструкции коэффициент влажности и температуры, который имеет огромное влияние на устройство, его эксплуатационный срок и работоспособность.
Какие общие ошибки возникают при настройке реле давления
Реле давления группируются по двум типам: механические и электронные. Каждый вид реле имеет свои положительные и отрицательные стороны в зависимости от назначения и принципа работы прибора. Например, многие эксперты утверждают, что для воды больше подходят механические реле давления. Они считаются более простыми, надежными и дешевыми по сравнению с электронными аналогами. В то же время электронные устройства работают тише и выглядят более эстетично. В этой статье будут рассмотрены технические характеристики, настройка, управление и обслуживание механического реле давления.
Конструкция большинства моделей примерно одинаковая. Понять принцип работы и способы регулировки механического реле давления можно на примере устройства, созданного компанией Condor. Данный механизм автоматизируют подачу воды в насосе.
Condor — известная немецкая фирма, основанная в 1893 году. Изначально организация специализировалась на машиностроении. В 1935 году компания получила патент на изобретение мембранного регулятора давления. Прибор автоматически управлял работой водяных насосов. Сегодня предприятие занимает первенство в области конструирования и производства реле давления, систем управления и регулирования электронными устройствами.
Сейчас в ассортименте завода-изготовителя много разных воздушных и водяных реле давления. Некоторые из этих устройств предназначены для работы с агрессивными химическими веществами. Есть приборы с диапазоном рабочего давления: 0,5-250 бар, способные функционировать при высоких температурах (до 200 градусов Цельсия).
Бывает много модификаций реле. Есть силовые реле, которые напрямую соединяют или разъединяют канал питания электрического двигателя при достижении определенного давления. Есть также управляющие реле, размыкание или замыкание которых вызывает срабатывание систем запуска.
Вся продукция компании Condor сертифицирована в соответствии с установленными нормами DIN ISO 9003 и DIN ISO 9001. Кроме того, производство имеет сертификаты VDS, KEMA и ATEX (EX) по электробезопасности, пожаробезопасности и взрывобезопасности.
Компания делает реле для всемирно известных заводов, которые производят насосы (WaterSpray, Grundfos и др), а также компрессоры популярных брендов (Kaiser, Atlas Copco, Fini и пр.).
Какие показания давления оптимальны для большинства насосных станций
Чтобы понять, как быстро диагностировать и устранять неисправности, нужно знать о средствах контроля насосной станции и принцип ее работы.
- В причины выхода из строя насоса входит грязь и механические взвеси. Поэтому на подающем патрубке обязательно устанавливается фильтр грубой очистки.
- Чтобы не возникло проблемы, когда станция не качает воду — необходимо монтировать на подающей трубе клапан обратного хода . Он не даст воде уйти назад в скважину и предотвратит попадание воздуха в рабочий контур.
- Манометр — основной прибор для контроля работы станции и состояния водопроводной сети. Установленный на выходной трубе, он показывает давление и позволяет провести мгновенную оценку.
- Регулировка параметров давления производится соответствующим реле . Оно входит в список узлов гидроаккумулятора и отвечает за включение и отключение двигателя нагнетателя.
Работает все достаточно просто. При начальном пуске насос накачивает воду в гидроаккумулятор. Внутри него расположена мембрана, резиновая груша. Наполняясь водой и расширяясь, она сжимает воздух в емкости. Датчик контролирует растущее давление. При достижении настроенного уровня реле отключает насос. Манометр при этом показывает давление, которое достигнуто в водопроводе. Когда внутри дома открывается кран, вода поступает в сеть, отбираясь из груши гидроаккумулятора. При падении давления ниже настроенного предела реле активирует насос, и цикл повторяется.
