Насосные станции являются важным элементом системы водоснабжения как для жилых домов, так и для промышленных объектов. Для их эффективной работы необходимо правильно настроить реле давления. Это устройство отвечает за автоматическое включение и отключение насоса, поддерживая оптимальный уровень давления в системе. В данной статье мы рассмотрим шаги по настройке реле давления, а также предоставим полезные рекомендации и советы.

Подготовка к настройке

Перед началом настройки реле давления важно убедиться, что насосная станция полностью готова к работе. Проверьте герметичность всех соединений, убедитесь, что бак гидроаккумулятора правильно установлен и настроен. Также необходимо отключить питание насосной станции для безопасности.

Необходимые инструменты и материалы

• Отвертка (для регулировки реле давления)
• Манометр (для измерения давления в системе)
• Руководство по эксплуатации насосной станции

Основные шаги по настройке реле давления

Шаг 1: Установка реле давления

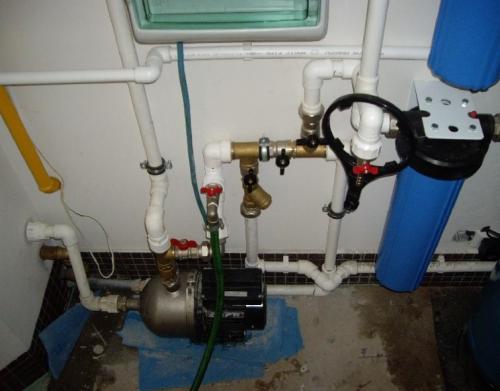

Реле давления должно быть установлено на насосной станции в соответствии с инструкцией производителя. Обычно оно устанавливается между насосом и гидроаккумулятором. Убедитесь, что все соединения герметичны и соответствуют требованиям.

Шаг 2: Настройка пределов давления

Реле давления имеет два предела: нижний (минимальное давление) и верхний (максимальное давление). Эти пределы необходимо настроить в соответствии с требованиями вашей системы водоснабжения.

Рекомендуемые значения:

Шаг 3: Проверка работы насосной станции

После настройки реле давления включите питание насосной станции и проверьте ее работу. Наблюдайте за показаниями манометра и убедитесь, что насос включается и отключается при достижении установленных пределов давления.

Шаг 4: Регулировка чувствительности

Если насосная станция не работает стабильно, возможно, необходимо отрегулировать чувствительность реле давления. Для этого используйте отвертку и поверните регулятор в нужном направлении.

Шаг 5: Тестирование системы

Проведите тестирование системы под нагрузкой. Убедитесь, что насосная станция работает корректно и поддерживает необходимое давление в системе.

Рекомендации по выбору реле давления

При выборе реле давления важно учитывать такие параметры, как максимальное давление, мощность насоса и тип системы водоснабжения. В таблице ниже представлены основные характеристики, которые следует учитывать.

Заключительные советы

Настройка реле давления на насосной станции – это важный процесс, который требует внимания и точности. Следуя шагам, описанным в данной статье, вы сможете правильно настроить реле давления и обеспечить эффективную работу вашей системы водоснабжения. Если вы не уверены в своих силах, рекомендуется обратиться к профессиональному специалисту.

Связанные вопросы и ответы:

Что такое реле давления и зачем оно нужно в насосной станции

Ищите реле давления с "потолком" срабатывания процентов на 30 выше желаемого давления отключения в вашем водопроводе.

Реле давления в коробочке

Обратите внимание!

Вот реально чёрным по белому написано - диапазон давлений 1 - 5 атмосфер. Установленное значение включения 1.5 атмосферы, выключения 2.8 атомсферы. Похоже, что диапазон - явно максимальный и нереальный, а вот предустановленное давление - как раз то, на котором реле работает надёжно. Учимся читать инструкции. Что ещё предложить?

При установке давления не стоит сжимать пружины слишком сильно. Значительное сжатие пружин, особенно малой, является фактором уменьшения надёжности срабатывания реле.

Не стоит делать разницу между давлением включения и выключения слишком значительной. Например, давление включения 1.5 атмосферы и давление выключения 3.5 атмосферы. При таких установках чрезмерно сильно будет сжата малая пружина. А она и так короткая. В этом случае велика вероятность того, что реле не будет отключать насос или будет делать это недостаточно надёжно.

Если порог давления отключения постепенно увеличивается - это прямой признак засорения. Вода с трудом, более медленно толкает поршень, и реле срабатывает с запаздыванием. Приходится ждать, пока давление во впускном узле увеличится и поршень поднимет платформу на нужную высоту. В этом случае мы не бежим за новым реле, а откручиваем старое и выковыриваем ржавчину из всех мелких отверстий, какие найдем. Для этого, возможно, придётся открутить 4 винта и снять мембранный узел.

Таким образом

Мне, похоже, нужно не реле менять одно за другим, а перебирать всю насосную станцию и промывать её от многолетней ржавчины и солей жёсткости. Тогда мне будет обеспечено ещё лет десять безупречной работы насоса и спокойной жизни. Вот такой неожиданный вывод.

Вот рад я, что у меня слово не расходится с делом

Перечитывал тут статью и решил дописать. Дело в том, что я перебрал свою систему водопровода именно с целью заменить в ней все железяки на полипропилен. Было много сюрпризов. Читайте статью Переделываем водопровод, собранный из меди и железа .

Какие основные параметры регулируются в реле давления

Каким должно быть давление воды в частном доме

Схема насосной станции

Когда автоматика требует перенастройки

Устройство и принцип работы регулятора (редуктора) давления воды

Как выбрать подходящий регулятор давления воды

Как подключить реле давления

Подготовительные операции перед настройкой

Порядок регулировки реле давления воды

Наиболее распространенные вопросы

Коротко о главном

В комплексе насосной станции перекачки воды в частный дом один из важнейших узлов – реле давления или редуктор. От правильной настройки зависит сила потока. Слабый не даст достаточный объем воды, и струя будет тонкой, что отразится на действии стиральной машины и других бытовых приборов. Чрезмерный ускорит износ оборудования и приведет к порывам и протечкам. Поэтому необходимо разобраться, как настроить реле давления на насосной станции водоснабжения для частного дома, чтобы обеспечить достаточный объем воды для бытовых нужд и полива газонов.

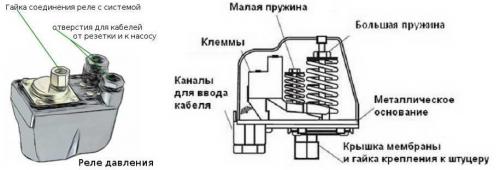

Конструкция прибора

Каким должно быть давление воды в частном доме

Согласно СНиП, напор воды определяют в атмосферах.

• минимальное давление от 0,3 атм.;
• предельное максимальное 6 атм.

Потребитель сам определяет величину давления в зависимости от количества бытовых приборов и сантехнического оборудования, которым предполагает пользоваться.

К примеру: джакузи требует напора в 4 атм.; стиральная машина 2 атм., смеситель в душе 0,3 атм.; дождеватели около 3,5 атм.

На семью из 4 человек при максимальном потреблении до 2 кубометров воды в час потребуется напор струи в 1,5 атм.

Сила потока зависит от высоты водяного столба. Мелкие скважины не требуют сильной мощности, а забор воды из глубоких колодцев возможен только после того, как будет проведена профессиональная настройка реле давления воды в системе водоснабжения.

Как проверить текущие настройки реле давления

Давайте условимся о терминах.

Большая пружина и малая пружина . Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

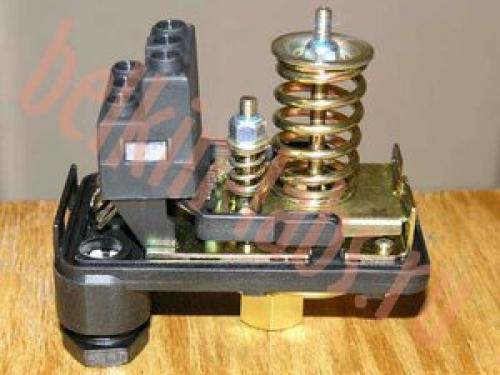

Реле давления со снятой крышкой

Закручивание пружины (большой или малой) . Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой) . Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром . Это важно. Мы будем им пользоваться при настройке.

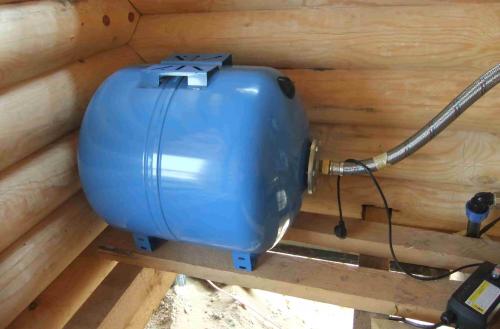

Бак гидроаккумулятор должен быть накачан . Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры , имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Как правильно снять реле давления для регулировки

Манометр — это устройство для измерения давления газа или жидкости в замкнутом пространстве.

В зависимости от конструкции манометра, он может измерять давление воздуха, газа, пара или жидкости.

Манометры используют в газопроводах, водопроводах, котлах отопления, компрессорах, баллонах, автоклавах и так далее.

Многие путают манометр в барометр. Барометр показывает давление, но только атмосферное, а манометр измеряет давление, с которым жидкость, газ, пар или воздух давит на стенки замкнутого пространства.

Единица измерения давления является паскаль (Па) . Паскаль отражает силу в 1Н, которая действует равномерно на площадь 1 квадратный метр.

Манометры могут применяться для измерения таких значений, как: давления, которое ниже атмосферного, избытка давления, атмосферного давления, разницы давлений.

Манометр используют для следующих целей:

• для накачиваний шин автомобилей;
• для обслуживания систем отопления и кондиционирования;
• для мониторинга давления в пневматических агрегатах на производстве;
• в гидравлических узлах;
• в газодобывающей и нефтяной промышленностях;
• для обслуживания двигателей, например, в морских судах.

Главное и основное назначение манометра — это мониторинг и информирование о недостаточном или избыточном давлении газа, воды или пара. В промышленной сфере также используют манометры с функцией сигнального предупреждения, которые могут предотвратить техногенные катастрофы, взрывы.

Как использовать манометр для проверки давления в системе

Оптимальное давление воды является важным параметром в системах горячего водоснабжения. Оно должно быть достаточным для обеспечения комфортного использования горячей воды, но при этом не должно превышать определенных пределов, чтобы не вызвать негативных последствий для системы и устройств, подключенных к ней.

Также оно влияет на производительность системы, эффективность расхода воды и долговечность оборудования. Оптимальное давление воды в системах горячего водоснабжения обычно определяется в нескольких параметрах: минимальное давление, максимальное давление и рабочее (оптимальное) давление.

• Минимальное давление в горячей воде должно быть не менее 1 бара (0.1 МПа). Это необходимо для установки нормального потока воды через водопроводные трубы и основные устройства, такие как краны, душевые головки и другое оборудование. Если давление ниже 1 бара, это может привести к недостаточному расходу горячей воды или даже невозможности использования системы.
• Максимальное давление воды горячего водоснабжении должно быть ограничено примерно в пределах 5 бар (0.5 МПа). Это важно, чтобы предотвратить повреждение труб и протечки в системе. Высокое давление может вызвать возникновение проблем, таких как разрывы труб, утечки и повреждение сантехнического оборудования.
• Оптимальное рабочее давление в системах горячего водоснабжения обычно находится в диапазоне от 2 до 4 бар (0.2-0.4 МПа). Поддержание стабильного давления в этом диапазоне обеспечивает надлежащий расход горячей воды и предотвращает излишнее напряжение на трубы и оборудование.

Чтобы поддерживать оптимальное давление в системе горячего водоснабжения, необходимо регулярно проверять и обслуживать гидроаккумуляторы, клапаны и средства регулирования давления. Если вы замечаете странные звуки, слишком низкое или высокое давление в вашей системе, рекомендуется обратиться к профессиональному сантехнику для диагностики и ремонта.

Какие общие неисправности реле давления могут возникнуть после регулировки

Особенности устройства

Достоинства конструкции

Технические конфигурации устройства

Особенности конструкции

Для чего нужно осуществлять настройку

Осуществление настройки элемента

Ошибки во время настройки элемента

Поломки оборудования

Основные неисправности датчиков

Профилактические мероприятия

Коротко о главном

Станции устанавливаются, чтобы была вода в доме. Каждая модель обладает своими особенностями, однако механизм ее работы достаточно простой. Она всасывает жидкость и закачивает ее в специализированную емкость. Внутри нее находится датчик, который фиксирует уровень воды. Если в реле давления для насоса неисправности возникли, следует обратиться к опытному мастеру или попытаться самостоятельно разобраться в проблеме.

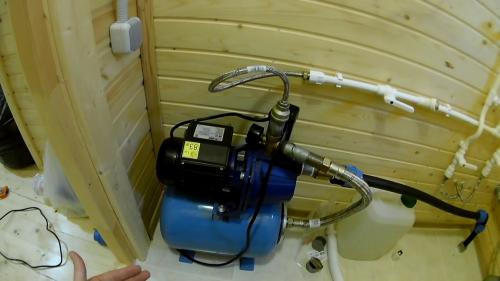

Установленное оборудование в жилом помещении

Особенности устройства

Если вас интересует, почему не работает реле давления насосной станции, нужно разобраться с особенностями прибора. Внутри станции для водообеспечния находится датчик, который отвечает за давление поступающей жидкости. Периодически его необходимо настраивать. Этот элемент является очень важным и обеспечивает автоматическое включение и отключение конструкции, а также управляет подачей теплоносителя.

По своему механизму работы они бывают как электронными, так и механическими. Последний вид пользуется спросом и его легко отремонтировать. Деталь может быть, как встроена в оборудование, так и быть его отдельной частью. К сожалению, в воде находится много твердых частиц, которые приводят к поломке датчика. На заводе-изготовителе уже настроили оборудование определенным образом. Однако, с течением времени настройки могут сбиться.

Один из вариантов механического реле давления Джилекс 9002 РДМ-5 1 - 5.5 бар 1/4.

Как определить оптимальные значения давления для моей системы

Реле давления воды — это незаменимый элемент системы водоснабжения любого дома или дачи . Оно отвечает за автоматическое включение и выключение насоса , поддерживая оптимальное давление воды в системе. Без исправного реле вода может течь неравномерно , с перебоями , а сам насос может работать с перегрузками , что сокращает его срок службы и увеличивает расход электроэнергии.

Понимать , как работает реле давления и как определить его неисправность — это важно для поддержания комфорта и экономии ресурсов. Ведь своевременная диагностика и ремонт могут предотвратить серьезные проблемы и дорогостоящий ремонт всей системы водоснабжения.

В этой статье мы подробно рассмотрим , как определить , что реле давления воды вышло из строя , какие признаки указывают на неисправность , а также как проверить его работоспособность. Мы также затронем тему гидроаккумулятора , который тесно связан с реле давления , и разберем его типичные неисправности.

Изучите нужный раздел, перейдя по ссылке ниже:

Как распознать неисправность реле давления воды?
Реле давления воды – важный элемент системы водоснабжения, отвечающий за поддержание оптимального давления в трубах. Однако, как и любая техника, оно может выйти из строя. Важно вовремя распознать признаки неисправности, чтобы избежать проблем с системой и лишних затрат.
Самые распространенные признаки неисправного регулятора давления включают:
✅ Протекание воды через корпус устройства. Если вы заметили капли воды в области реле или лужицы под ним, это явный признак неисправности. Возможно, повреждена мембрана или корпус устройства, что приводит к утечке воды.
✅ Распыление или излишний полив в некоторых зонах. Неравномерный полив или слишком сильное давление воды в отдельных точках системы могут указывать на неправильную работу реле. Оно может некорректно срабатывать, подавая избыточное давление в определенные участки.
✅ Повышение расхода воды и электроэнергии. Если вы заметили, что расход воды значительно увеличился, а счетчики потребления электроэнергии крутятся быстрее, чем обычно, это может быть связано с неисправностью реле. Оно может не отключать насос вовремя, что приводит к постоянной работе и повышенному потреблению ресурсов.
Как обнаружить неисправность?
Обычно признаки неисправности легко обнаружить при визуальной проверке системы или по нетипичным значениям расходомера. Обратите внимание на любые изменения в работе системы водоснабжения. Если вы заметили какие-либо из описанных симптомов, рекомендуется обратиться к специалисту для диагностики и ремонта реле давления.
Важно помнить: своевременное выявление и устранение неисправностей реле давления воды поможет избежать более серьезных проблем с системой водоснабжения, а также сэкономить деньги и ресурсы. Не игнорируйте подозрительные симптомы и позаботьтесь о своевременном обслуживании вашей системы!
