Реле давления — это важный элемент системы водоснабжения, который отвечает за автоматическое включение и отключение насоса в зависимости от изменения давления воды в системе. Настройка реле давления необходима для обеспечения эффективной работы насоса, предотвращения его перегрузки и продления срока службы. В этой статье мы рассмотрим пошаговую инструкцию по настройке реле давления, а также предоставим полезные советы и рекомендации.

Подготовка к настройке

Перед началом настройки реле давления убедитесь, что у вас есть все необходимые инструменты и документация. Обычно в комплекте с реле давления идет инструкция, в которой указаны рекомендуемые параметры настройки. Если инструкция потеряна, вы можете найти аналогичную информацию на сайте производителя.

Необходимые инструменты:

• Отвертка (плоская или крестовая, в зависимости от типа реле);
• Манометр (для измерения давления в системе);
• Контейнер для слива воды (если требуется слив воды из системы).

Основные шаги настройки реле давления

Настройка реле давления включает в себя несколько этапов, которые необходимо выполнить последовательно. Давайте рассмотрим каждый из них подробнее.

Шаг 1: Установка реле давления

Перед настройкой убедитесь, что реле давления правильно установлено в систему. Реле должно быть установлено между насосом и гидробаком (акумулятором давления). Убедитесь, что все соединения герметичны и соответствуют требованиям производителя.

Шаг 2: Настройка пределов давления

Реле давления имеет два основных параметра, которые необходимо настроить: нижний предел давления (минимальное давление, при котором включается насос) и верхний предел давления (максимальное давление, при котором насос отключается). Эти параметры обычно регулируются с помощью двух гаек, расположенных на корпусе реле.

Для настройки пределов давления выполните следующие действия:

1. Отключите насос от сети и слейте воду из системы (если это требуется).
2. Определите текущее давление в системе с помощью манометра.
3. Поворачивайте гайки регулировки до достижения необходимых значений давления.
4. Убедитесь, что разница между нижним и верхним пределами составляет не менее 1 Бар.

Шаг 3: Проверка работы реле давления

После настройки пределов давления необходимо проверить работу реле. Для этого выполните следующие действия:

1. Включите насос и дождитесь, пока давление в системе достигнет верхнего предела.
2. Убедитесь, что насос отключается при достижении верхнего предела.
3. Слейте воду из системы до достижения нижнего предела давления.
4. Убедитесь, что насос включается при достижении нижнего предела.

Типичные параметры настройки реле давления

В таблице ниже представлены типичные значения пределов давления для реле давления:

Проверка работы реле давления

После настройки реле давления важно убедиться, что оно работает корректно. Для этого выполните следующие действия:

Визуальный осмотр

Осмотрите реле давления на наличие повреждений или износа. Убедитесь, что все соединения герметичны и не протекают.

Проверка срабатывания

Проверьте срабатывание реле при достижении нижнего и верхнего пределов давления. Насос должен включаться и отключаться плавно, без резких рывков.

Тестирование под нагрузкой

Проверьте работу реле давления под нагрузкой. Для этого откройте краны и убедитесь, что насос работает стабильно, а давление в системе остается в пределах установленных значений.

Устранение неполадок

Если реле давления не работает корректно, проверьте следующие возможные причины:

• Неправильная настройка пределов давления;
• Неисправность манометра;
• Утечка воды в системе;
• Неисправность насоса.

Если вы обнаружили неисправность, устраните ее в соответствии с инструкцией производителя или обратитесь к специалисту.

Рекомендации по эксплуатации

Для обеспечения долгой и надежной работы реле давления соблюдайте следующие рекомендации:

• Регулярно проверяйте герметичность соединений;
• Контролируйте уровень давления в системе;
• Избегайте резких перепадов давления;
• Регулярно обслуживайте насос и гидробак.

Следуя этим рекомендациям и правильно настраивая реле давления, вы сможете обеспечить эффективную и надежную работу системы водоснабжения.

Связанные вопросы и ответы:

Для чего предназначено реле давления и как оно работает

Вплоть до 30-х годов прошлого века включение и отключение насосов и компрессоров производилось механически и требовало постоянного участия человека.

В 1935 г. одна из старейших немецких компаний «CONDOR» изобрела простое и функциональное мембранно-пруженное устройство (реле давления), предназначенное для автоматизации процесса включения и отключения насоса или компрессора.

Эра широкого применяя реле давления, началасьс CONDOR !

Следует отметить, что с момента изобретения и по настоящее время, компания CONDOR – №1 в мире по производству и представленной широте ассортимента

Описание наиболее популярных моделей реле давления CONDOR мы так же представили в этой статье (пункт «Реле давления CONDOR»).

Какие задачи решает установка реле давления

Изобретение реле давления произвело революцию в управлении работой насосов и компрессоров и позволило решить сразу несколько важных задач:

1. Полная автоматизация процесса включения и отключения избавила от необходимости человеческого участия в управлении работой насоса ил компрессора
2. Паузы в работе насоса или компрессора (работа только в заданном диапазоне давления), значительно увеличивают ресурс и существенно сокращают затраты на электроэнергию
3. Автоматическое отключение при достижении верхнего предала давления, гарантирует безопасность системы водяных трубопроводов или воздушных магистралей.

Устройство реле давления и принцип работы

Принципиальная схема реле давления, разработанная CONDOR, дошла до наших дней без существенных изменений, и представляет из себя блок с регулируемыми пружинами, которые замыкают и размыкают контакты сети.

Сжатие пружинных блоков регулируются гайками или винтами, давление рабочей среды на них передается через мембрану.

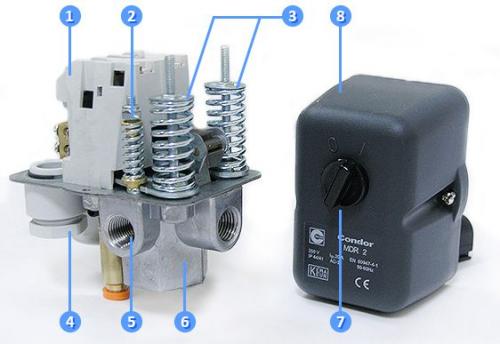

Устройство Контактный блок Малая пружина регулировки разности давлений Кнопка включения/ выключения Большие пружины регулировки рабочего давления Вход электрокабелей Подключение доп. комплектующих (клапан предохр, манометр и т.д.) Центральное отверстие фланца реле (присоедниение к системе и месторасположение мембраны) Кнопка включения/ выключения Крышка

Большие пружины (3) регулирует рабочее давление.

Малая (2) – величину интервала между давлением включения и отключения.

Когда давление мембраны пересиливает сжатие пружин, контакты в контактном блоке (1) размыкаются и насос или компрессор отключаются, при падении давления, пружины распрямляются и вновь замыкают контакты сети.

Рабочая мембрана находится в центральном отверстии фланца реле (6).

Во фланце также имеются технологические отверстия для электрокабелей (4) , в зависимости от исполнения реле давления могут быть дополнительные выходы для присоединения манометра и предохранительных клапанов (5).

Обращаем внимание!

Точная схема реле давления приведена в инструкции по эксплуатации.

Реле давления, инструкция и гарантийный талон входят комплект поставки.

Как определить оптимальные параметры давления для настройки реле

Каким должно быть давление воды в частном доме

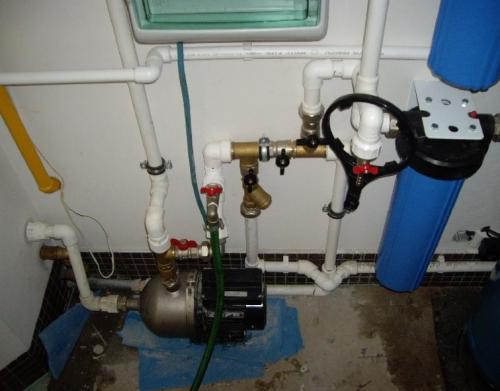

Схема насосной станции

Когда автоматика требует перенастройки

Устройство и принцип работы регулятора (редуктора) давления воды

Как выбрать подходящий регулятор давления воды

Как подключить реле давления

Подготовительные операции перед настройкой

Порядок регулировки реле давления воды

Наиболее распространенные вопросы

Коротко о главном

В комплексе насосной станции перекачки воды в частный дом один из важнейших узлов – реле давления или редуктор. От правильной настройки зависит сила потока. Слабый не даст достаточный объем воды, и струя будет тонкой, что отразится на действии стиральной машины и других бытовых приборов. Чрезмерный ускорит износ оборудования и приведет к порывам и протечкам. Поэтому необходимо разобраться, как настроить реле давления на насосной станции водоснабжения для частного дома, чтобы обеспечить достаточный объем воды для бытовых нужд и полива газонов.

Конструкция прибора

Каким должно быть давление воды в частном доме

Согласно СНиП, напор воды определяют в атмосферах.

• минимальное давление от 0,3 атм.;
• предельное максимальное 6 атм.

Потребитель сам определяет величину давления в зависимости от количества бытовых приборов и сантехнического оборудования, которым предполагает пользоваться.

К примеру: джакузи требует напора в 4 атм.; стиральная машина 2 атм., смеситель в душе 0,3 атм.; дождеватели около 3,5 атм.

На семью из 4 человек при максимальном потреблении до 2 кубометров воды в час потребуется напор струи в 1,5 атм.

Сила потока зависит от высоты водяного столба. Мелкие скважины не требуют сильной мощности, а забор воды из глубоких колодцев возможен только после того, как будет проведена профессиональная настройка реле давления воды в системе водоснабжения.

Как подключить реле давления к насосу или другому оборудованию

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные "выходы" для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Какие инструменты и материалы необходимы для настройки реле давления

За автоматизацию системы отвечает реле давления — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления.

Реле давления управляет циклами включение/выключение при достижении заданного пользователем значения рабочего давления. Работоспособность реле давления контролируется с помощью манометра

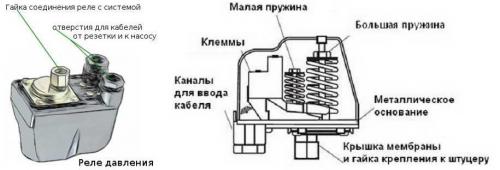

#1: Принцип работы датчика давления

Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства.

Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.

Продукция разных производителей и принцип ее действия практически идентичны, отличаться могут лишь в незначительных деталях

В процессе работы действующего устройства можно выделить несколько этапов:

1. При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается.
2. Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой.
3. При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается.

От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.

Поршень реле давления и чувствительная металлическая пластина, реагирующая на созданный мембраной гидробака напор, скрыты под корпусом — доступ к ним полностью закрыт

#2: Регулировка и расчет необходимого давления

Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов).

В случае поломки насосной станции , по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств.

Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций.

Значение включения равно сумме:

• Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды;
• Разницы, между высотой самой верхней точки отбора воды и насосом;
• Потери в трубопроводе водного давления.

Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.

Нередкой ошибкой, влияющей на работу насосной станции, является не учет всей суммы горизонтальных и вертикальных участков, а также гидравлических потерь при транспортировке воды к точкам водоразбора

#3: Настройка рекомендуемых параметров

Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

Как проверить правильность настройки реле давления

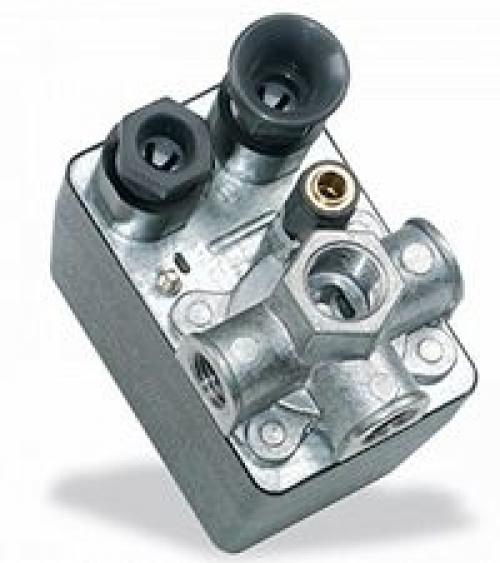

Механическое реле давления РМ5 часто поставляется в составе насосных станций и полностью автоматизирует их работу, управляя включением и отключением насоса. С завода реле поставляется уже настроенным в соответствии со стандартными настройками: давление отключения 2,5 (3), а включения 1,5 (1,8). Измеряется давление в атмосферах (Атм.) или в барах (бар). Изменяя эти стандартные настройки, можно корректировать режим работы насосной станции.

Если насосная станция поставляется в собранном виде, то, вероятнее всего, она уже настроена оптимальным образом и в большинстве случаев не требует дополнительной подстройки. Если же станция собирается из отдельных элементов (насос, бак и т.д.), то настройка реле давления является обязательной, потому что существует прямая взаимосвязь между объёмом гидроаккумулятора, напором насоса и настройками реле. Регулировка реле давления осуществляется путём вращения в ту или иную сторону двух прижимных гаек, обозначенных "P" и "ΔP" . Первая отвечает за давление отключения, так называемый верхний предел. Вторая регулирует "дельта Р" - разницу между давлениями отключения и включения, то есть, фактически, позволяет выставлять нижний предел или давление включения.

Чтобы понять, что и куда вращать - рассмотрим упрощённый принцип работы насосной станции:
1. насос накачивает воду в гидроаккумулятор;
2. давление воды в баке увеличивается, что можно увидеть по манометру, входящему в состав любой насосной станции;
3. при достижении определённого давления происходит отключение насоса благодаря размыканию контактов в реле давления. Это "определенное давление" и есть то самое "P" - верхний предел;
4. по мере использования воды, накопленной в баке, происходит уменьшение давления и при достижении нижнего предела ( ΔP ) насос снова включается и цикл повторяется.

Настройку реле давления начинают с определения давления воздуха в пустом баке гидроаккумулятора и при отключенной от сети насосной станции. Чаще всего для этого используют обычный автомобильный насос с манометром. Ниппель расположен в верхней части бака и прикрыт декоративным колпачком. В баке воздух должен быть всегда и его давление нужно периодически проверять - это позволит станции работать в выставленных параметрах и увеличит продолжительность службы мембраны гидроаккумулятора.

По распространенному мнению, давление воздуха нужно проверять раз в квартал и подкачивать в случае необходимости. Однако, можно поступить проще: настроив верхний и нижний пределы и начав эксплуатацию насосной станции, нужно периодически наблюдать по водяному манометру за значениями включения и отключения. Так как пределы реле находятся в прямой зависимости от давлений воздуха и воды в баке, то самопроизвольное изменение значения отключения свидетельствует об изменении давления воздуха. Например, если давление отключения насосной станции составляет 3 Атм., а через время этот предел изменился до 4 Атм., значит, уменьшилось давление воздуха и бак нужно подкачать насосом.

По этой же причине бесполезно настраивать реле при накачанном водой баке. Ведь, настраивая верхний предел реле, по сути, настраивается определенное суммарное давление воды и воздуха, поэтому при заполненном гидроаккумуляторе нельзя достоверно сказать, в баке 3,5 Атм. воды и 1,5 воздуха, или же 4 Атм. воды и 1 Атм. воздуха. После определения давления воздуха насосную станцию подключают к сети, насос начинает накачивать воду и отключается при достижении установленного давления. Если нужно поднять давление отключения, то гайку "P" вращают по часовой стрелке, а если нужно уменьшить - против (обычно рядом есть обозначения "+" и "-"). Вращать следует постепенно - оборот, пол-оборота. Чем выше значение "P" , тем больше воды накачает насос и тем реже будет включаться повторно.

Выставляя верхний предел, нужно понимать, что:
- гидроаккумулятор рассчитан на свое предельное давление и его не следует превышать;
- резиновые шланги кранов и иной сантехники также имеют допустимое расчетное давление; сама механика реле давления имеет свой "потолок";
- насос должен суметь выдать желаемое давление, да и чрезмерно высокое давление в системе попросту может являться некомфортным.
Затем открывают кран и сливают воду из насосной станции. По мере расхода воды давление постепенно падает и при достижении нижнего предела насос снова включается. Для регулировки этого параметра вращают гайку "ΔP" : если нужно понизить давление включения, то по часовой стрелке, а если повысить - против. Выставляя это значение, следует помнить, что давление воздуха в гидроаккумуляторе всегда должно быть меньше на 10%, чем давление включения насоса. Несоблюдение такой зависимости вызывает ускоренный износ мембраны бака. Чем меньше нижний предел - тем больше воды сможет выдать гидроаккумулятор до включения насоса, но при этом её давление в системе будет падать по мере приближения к моменту включения и может оказаться слишком низким для комфортного использования. В любом случае, давление воздуха в гидроаккумуляторе не должно быть ниже 0,8-0,9 Атм.
