Полное руководство: как настроить реле давления насосной станции

Полное руководство: как настроить реле давления насосной станции

Введение

Реле давления является важным компонентом насосной станции, обеспечивающим автоматическое управление работой насоса. Оно включает насос при падении давления в системе и выключает его при достижении максимального уровня. Настройка реле давления необходима для эффективной работы насосной станции, предотвращения перегрузки насоса и продления срока его службы.

Подготовка к настройке

Перед началом настройки реле давления убедитесь, что у вас есть все необходимые инструменты и вы соблюдаете правила безопасности.

• Отключите насосную станцию от электрической сети.
• Слейте воду из системы для удобства работы.
• Подготовьте ключи и отвертки для регулировки реле.

Настройка реле давления

Реле давления обычно имеет два регулятора: один для минимального давления (включение насоса), а другой для максимального давления (выключение насоса).

Шаги настройки

1. Проверьте текущие настройки реле. Обычно они указаны в технической документации.
2. Определите оптимальные значения давления для вашей системы. Рекомендуемые значения приведены в таблице ниже.
3. Поворотом регулятора установите минимальное давление (обычно на 1-2 атмосферы ниже максимального).
4. Установите максимальное давление, повернув другой регулятор.
5. Включите насосную станцию и проверьте работу реле.

Рекомендуемые значения давления

Параметр	Рекомендуемое значение
Минимальное давление	1,5-2,0 атмосферы
Максимальное давление	3,0-4,0 атмосферы

Проверка настройки

После завершения настройки важно проверить работу реле давления.

• Включите насос и дождитесь, пока давление достигнет максимального значения.
• Убедитесь, что насос выключается при достижении максимального давления.
• Слейте воду из системы и проверьте, включается ли насос при достижении минимального давления.

Устранение неполадок

Если реле давления не работает корректно, проверьте следующие моменты:

• Неправильные настройки реле.
• Неисправность манометра.
• Утечка воздуха в системе.
• Засорение фильтра насосной станции.

Часто задаваемые вопросы

Ответы на распространённые вопросы по настройке реле давления.

Как часто нужно проверять настройки реле?

Рекомендуется проверять настройки реле давления раз в год или при изменении условий эксплуатации.

Можно ли настроить реле давления самостоятельно?

Да, при наличии необходимых инструментов и соблюдении инструкций.

Что делать, если насос не выключается?

Проверьте настройки реле и убедитесь, что манометр работает корректно.

Связанные вопросы и ответы:

Что такое реле давления и для чего оно нужно в насосной станции

Реле давления – это компактное устройство, которое используется для автоматического управления насосным оборудованием, а также для контроля и регулирования напора в водопроводной сети. Оно выполняет функцию включения и выключения насоса в зависимости от заданных параметров давления.

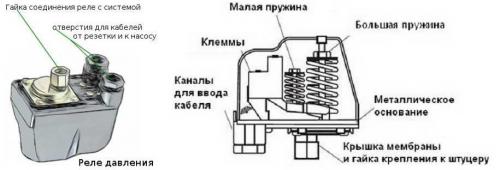

Конструкция и принцип работы прессостата

В зависимости от устройства реле перепада давления может быть механическим и электронным. Механический прибор обычно состоит из пластикового корпуса, внутри которого размещены:

• Мембрана, которая реагирует на изменения напора внутри системы.
• Малая и большая пружины с регулирующими винтами, при помощи которых выставляются верхний и нижний пределы перепада давления.
• Электрические контакты – элементы прибора, которые взаимодействуют с двигателем насоса, выключая или включая его.

За счет простоты конструкции такие модели отличаются износостойкостью и надежностью. Принцип работы такого механизма заключается в следующем:

Когда давление в системе падает ниже заданного предела, контакты замыкаются и отправляется сигнал на электронасос, который включается и подает воду в водопровод до тех пор, пока давление не выровняется до максимально уставленного значения.

При увеличении напора выше выставленных настроек контакты размыкаются, отключая водяной насос. Таким образом, реле перепада давления обеспечивает стабильную работу насосного оборудования и предотвращает перегрузку электромотора.

Электронный прессостат – современное устройство, которое может входить в состав блока автоматики насосной станции и управляет работой насоса, обеспечивая плавный запуск и защиту оборудования «от сухого хода». Настройка пределов давления выполняется посредством расположенных на корпусе регулирующих болтов.

Основные задачи реле давления:

• Автоматизация процесса подачи воды в точки водоразбора. Устройство включает и выключает водяную помпу в автоматическом режиме в зависимости от выставленных настроек.
• Контроль давления в водопроводе. Прессостат следит за напором в системе и позволяет поддерживать оптимальное давление в водопроводной сети, предотвращая его скачки.
• Увеличение ресурса насосного оборудования. Реле давления снижает частоту включения насоса и защищает его от перегрузки и повреждений.
• Экономия энергии. Прибор позволяет помпе работать только при необходимости, что уменьшает расход электроэнергии и снижает затраты на эксплуатацию системы водоснабжения.

Как определить оптимальные параметры давления для настройки реле

Каким должно быть давление воды в частном доме

Схема насосной станции

Когда автоматика требует перенастройки

Устройство и принцип работы регулятора (редуктора) давления воды

Как выбрать подходящий регулятор давления воды

Как подключить реле давления

Подготовительные операции перед настройкой

Порядок регулировки реле давления воды

Наиболее распространенные вопросы

Коротко о главном

В комплексе насосной станции перекачки воды в частный дом один из важнейших узлов – реле давления или редуктор. От правильной настройки зависит сила потока. Слабый не даст достаточный объем воды, и струя будет тонкой, что отразится на действии стиральной машины и других бытовых приборов. Чрезмерный ускорит износ оборудования и приведет к порывам и протечкам. Поэтому необходимо разобраться, как настроить реле давления на насосной станции водоснабжения для частного дома, чтобы обеспечить достаточный объем воды для бытовых нужд и полива газонов.

Конструкция прибора

Каким должно быть давление воды в частном доме

Согласно СНиП, напор воды определяют в атмосферах.

• минимальное давление от 0,3 атм.;
• предельное максимальное 6 атм.

Потребитель сам определяет величину давления в зависимости от количества бытовых приборов и сантехнического оборудования, которым предполагает пользоваться.

К примеру: джакузи требует напора в 4 атм.; стиральная машина 2 атм., смеситель в душе 0,3 атм.; дождеватели около 3,5 атм.

На семью из 4 человек при максимальном потреблении до 2 кубометров воды в час потребуется напор струи в 1,5 атм.

Сила потока зависит от высоты водяного столба. Мелкие скважины не требуют сильной мощности, а забор воды из глубоких колодцев возможен только после того, как будет проведена профессиональная настройка реле давления воды в системе водоснабжения.

Источник: https://stroika-i-remont.info/stati/kak-nastroit-rele-davleniya-polnoe-rukovodstvo-dlya-nachinayushchih

Как подключить реле давления к насосной станции

Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.Практика показывает, что возникают трудности с самостоятельным подключением реле давления к насосу. В этой статье я дам предельно подробные и понятные инструкции и схемы такого подключения.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные "выходы" для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле - это самый последний, третий этап.

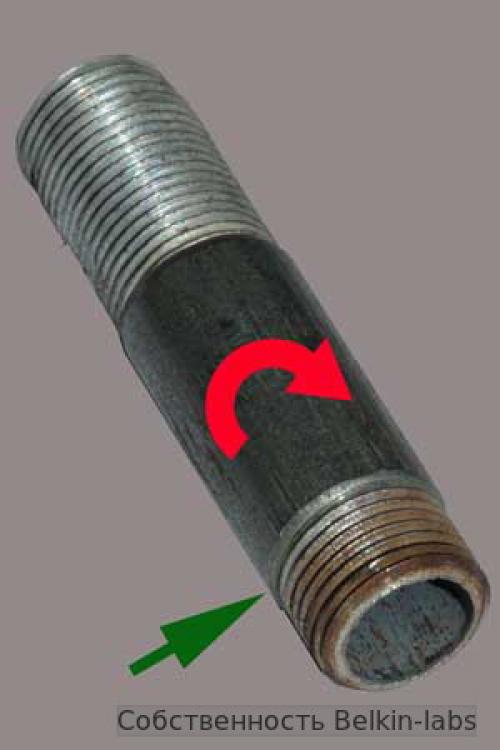

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать - плохо. Будет течь. Много - не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится - хорошо. Нет - потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо - это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит - то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Какие инструменты мне понадобятся для настройки реле давления

Реле давления подключается сразу к двум системам: водопроводной и электрической. Устанавливается реле стационарно, поскольку переставлять прибор никуда не нужно.

Первым делом осуществляется подключение реле давления к электричеству. Здесь желательно подвести отдельную линию, тогда срок службы прибора значительно увеличится. Но, если нет такой возможности, данное требование не является обязательным. Для подключения нам понадобится кабель сечением не менее 2,5 мм2 с жилой из меди внутри. Протягиваем провод от электрического щитка, лучше делать установку связки автомат + УЗО или дифавтомата.

Схема подключения к электричеству обязательно должна включать в себя наличие заземления, поскольку сочетание влаги и электричества является зоной повышенного риска. Провода вводятся в отверстия на тыльной стороне устройства. Под крышкой, в коробке с клеммами расположено три пары контактов:

Заземление

. Сюда подключается соответствующие кабели, идущие от щитка и от насоса;

Line

. К этой клемме нужно подвести фазу и ноль провода из электрощитка;

Клеммы

от таких кабелей из насоса.

Сам способ соединения стандартный. Необходимо предварительно подготовить провода: зачистить жилы от изоляционного материала. Затем их необходимо вставить в разъем и закрепить прижимными болтами. Чтобы проверить надежность соединения, можно аккуратно подергать проводки. Примерно через час после подключения болты нужно немного покрутить, поскольку медные жилы очень мягкие и контакт может стать слабее. На этом подключение к электрической части завершено.

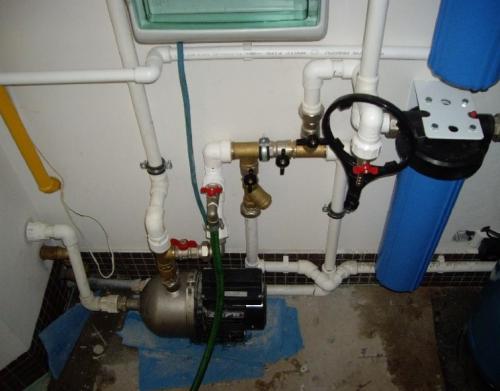

Следующим этапом становится подключение к водопроводу. Существуют разные методы подключения реле к водопроводной системе. Наиболее простой, удобный и подходящий способ – установка пятивыводного штуцера. Можно приобрести готовое приспособление, а можно сделать такую конструкцию самостоятельно при помощи фитингов.

Штуцер присоединяется к патрубку, расположенному на задней стороне корпуса, к остальным выходам присоединяется гидроаккумулятор, шланг, соединенный с насосом и трубу, которая ведет к дому. Также при наличии устанавливается манометр и грязевик. Манометр может пригодиться как важный элемент, помогающий контролировать давление в системе, а также манипулировать настройками реле. Грязевик – также довольно полезный прибор, его возможно установить и отдельно от насосной станции. Профессионалы также рекомендуют подключать систему фильтрации на входе схемы водоснабжения.

Как проверить текущие настройки реле давления

Механическое реле давления РМ5 часто поставляется в составе насосных станций и полностью автоматизирует их работу, управляя включением и отключением насоса. С завода реле поставляется уже настроенным в соответствии со стандартными настройками: давление отключения 2,5 (3), а включения 1,5 (1,8). Измеряется давление в атмосферах (Атм.) или в барах (бар). Изменяя эти стандартные настройки, можно корректировать режим работы насосной станции.

Если насосная станция поставляется в собранном виде, то, вероятнее всего, она уже настроена оптимальным образом и в большинстве случаев не требует дополнительной подстройки. Если же станция собирается из отдельных элементов (насос, бак и т.д.), то настройка реле давления является обязательной, потому что существует прямая взаимосвязь между объёмом гидроаккумулятора, напором насоса и настройками реле. Регулировка реле давления осуществляется путём вращения в ту или иную сторону двух прижимных гаек, обозначенных "P" и "ΔP" . Первая отвечает за давление отключения, так называемый верхний предел. Вторая регулирует "дельта Р" - разницу между давлениями отключения и включения, то есть, фактически, позволяет выставлять нижний предел или давление включения.

Чтобы понять, что и куда вращать - рассмотрим упрощённый принцип работы насосной станции:
1. насос накачивает воду в гидроаккумулятор;
2. давление воды в баке увеличивается, что можно увидеть по манометру, входящему в состав любой насосной станции;
3. при достижении определённого давления происходит отключение насоса благодаря размыканию контактов в реле давления. Это "определенное давление" и есть то самое "P" - верхний предел;
4. по мере использования воды, накопленной в баке, происходит уменьшение давления и при достижении нижнего предела ( ΔP ) насос снова включается и цикл повторяется.

Настройку реле давления начинают с определения давления воздуха в пустом баке гидроаккумулятора и при отключенной от сети насосной станции. Чаще всего для этого используют обычный автомобильный насос с манометром. Ниппель расположен в верхней части бака и прикрыт декоративным колпачком. В баке воздух должен быть всегда и его давление нужно периодически проверять - это позволит станции работать в выставленных параметрах и увеличит продолжительность службы мембраны гидроаккумулятора.

По распространенному мнению, давление воздуха нужно проверять раз в квартал и подкачивать в случае необходимости. Однако, можно поступить проще: настроив верхний и нижний пределы и начав эксплуатацию насосной станции, нужно периодически наблюдать по водяному манометру за значениями включения и отключения. Так как пределы реле находятся в прямой зависимости от давлений воздуха и воды в баке, то самопроизвольное изменение значения отключения свидетельствует об изменении давления воздуха. Например, если давление отключения насосной станции составляет 3 Атм., а через время этот предел изменился до 4 Атм., значит, уменьшилось давление воздуха и бак нужно подкачать насосом.

По этой же причине бесполезно настраивать реле при накачанном водой баке. Ведь, настраивая верхний предел реле, по сути, настраивается определенное суммарное давление воды и воздуха, поэтому при заполненном гидроаккумуляторе нельзя достоверно сказать, в баке 3,5 Атм. воды и 1,5 воздуха, или же 4 Атм. воды и 1 Атм. воздуха. После определения давления воздуха насосную станцию подключают к сети, насос начинает накачивать воду и отключается при достижении установленного давления. Если нужно поднять давление отключения, то гайку "P" вращают по часовой стрелке, а если нужно уменьшить - против (обычно рядом есть обозначения "+" и "-"). Вращать следует постепенно - оборот, пол-оборота. Чем выше значение "P" , тем больше воды накачает насос и тем реже будет включаться повторно.

Выставляя верхний предел, нужно понимать, что:
- гидроаккумулятор рассчитан на свое предельное давление и его не следует превышать;
- резиновые шланги кранов и иной сантехники также имеют допустимое расчетное давление; сама механика реле давления имеет свой "потолок";
- насос должен суметь выдать желаемое давление, да и чрезмерно высокое давление в системе попросту может являться некомфортным.
Затем открывают кран и сливают воду из насосной станции. По мере расхода воды давление постепенно падает и при достижении нижнего предела насос снова включается. Для регулировки этого параметра вращают гайку "ΔP" : если нужно понизить давление включения, то по часовой стрелке, а если повысить - против. Выставляя это значение, следует помнить, что давление воздуха в гидроаккумуляторе всегда должно быть меньше на 10%, чем давление включения насоса. Несоблюдение такой зависимости вызывает ускоренный износ мембраны бака. Чем меньше нижний предел - тем больше воды сможет выдать гидроаккумулятор до включения насоса, но при этом её давление в системе будет падать по мере приближения к моменту включения и может оказаться слишком низким для комфортного использования. В любом случае, давление воздуха в гидроаккумуляторе не должно быть ниже 0,8-0,9 Атм.
