3D принтер строительный. Строительные 3D принтеры, технология 3D печати домов
- 3d печать несъемной опалубки фундамента:
3D принтер для строительства домов, как бизнес
Строительный принтер. Топ-6 строительных принтеров для 3D-печати домов

3D принтер строительный. Строительные 3D принтеры, технология 3D печати домов

3d печать постепенно входит во все сферы нашей жизни. В Москве напечатали на строительном 3d принтере жилой дом площадью 38 км.м за 20 часов. Материал применяемый для строительной 3d печати — цементная смесь с добавками фибры (полимерное , стеклянное, полиэфирное волокно), так же в разработке полимер бетон. В этой статье подробно рассмотрим как работают строительные 3d принтеры, программы для 3d печати при возведении домов, различных зданий и сооружений.

Строительные 3d принтеры пытаются использовать уже достаточно давно, прогнозируется что в течение 5 лет, применение 3d печати может координально изменить строительную отрасль. Произойдет настоящая революция, в результате которой низкоквалифицированный труд строителей и рабочих будет сведен к минимуму их место займут машины с числовым программным управлением — строительные 3d принтеры.

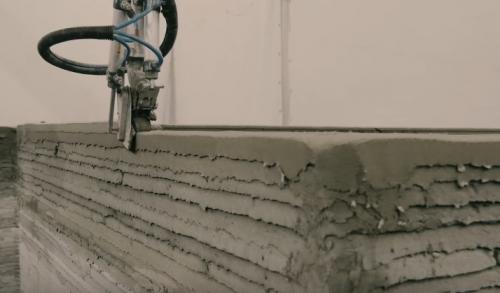

Технология 3d строительства ничем не отличается от самого популярного способа 3d печати методом экструзии расплавленным пластиком — FDM, разве что сопло гораздо большего диаметра — около 50 мм, а вместо пластика самоотверждающийся композитный материал на основе цемента и армирующих добавок — фибро волокна, полимеров и т.д. Простыми словами экструдер укладывает бетон по заданной траектории. Фактически задача принтера сформировать стены заданной геометрической формы, а затем в полости заливается бетон и закладывается арматура. Надежный фундамент и крышу проще пока делать традиционными способами.

Сначала необходимо составить проект, учесть все строительные нюансы, пожелания клиента, точно рассчитать нагрузки. Пожалуй это самый ответственный этап, т.к. от него зависит прочность и надежность будущего сооружения. Затем создать 3d модель строения, слайсером сформировать gcode и отправить на печать. Поверхность предварительно должна быть подготовлена и выровнена относительно горизонтали, в противном случае фундамент, т.е. основу будущего строения должным образом уложить не получиться. В случае с большими зданиями понадобиться свайный фундамент с заглублением.

Многочисленные испытания уже доказали, что такие материалы могут обеспечить достаточную несущую способность, морозостойкость и сопротивление паропроницаемости. Не менее важный параметр цементной смеси — это пластичность, она влияет не только на качественное заполнение сооружения, но и обеспечение соблюдения точности сложных геометрических форм. На этапе 3d моделирования необходимо учесть где будут проложены коммуникации и армирующие элементы.

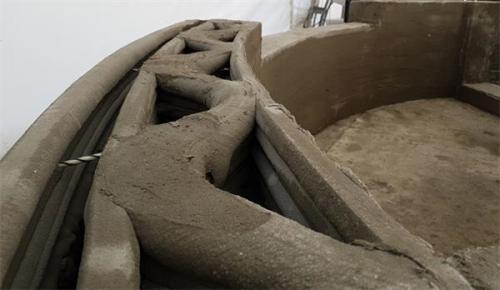

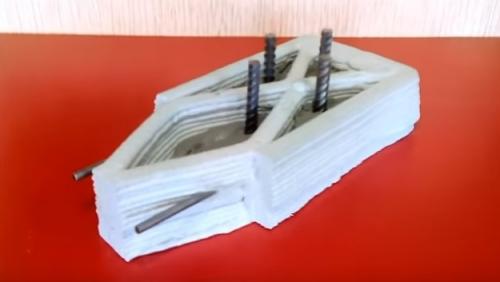

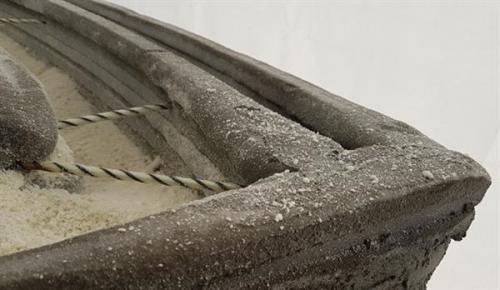

В зависимости от конструкции здания, а также для большей надежности в процессе формирования стен закладывают железную или стеклопластиковую арматуру , для фундамента это обязательное условие. Горизонтальная арматура укладывается во время 3d печати, вертикальность армируется в полостях и заливается бетоном. В качестве заливки так же можно использовать газобетон, пенобетон, различные засыпные и жидкие утеплители, для улучшения теплоизоляционных св-в.

В местах с холодным климатом, стены необходимо спроектировать таким образом, что бы можно было в дальнейшем заложить утеплитель.

Для отделки стен используют финишную штукатурку, но в случае если принтер печатает с высокой точностью, этот этап можно исключить — сразу покраска, обои или то что душа пожелает.

Примеры возведения зданий с помощью 3d печати можно посмотреть на

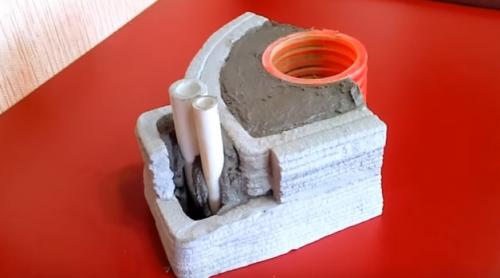

3d печать несъемной опалубки фундамента:

Если вы сомневаетесь что стены напечатанные на строительном 3d принтере недостаточно прочны, предлагаем посмотреть ниже приведенный ролик:

На таких принтерах можно изготавливать не только дешевые дома, здания, строения и сооружения любой геометрической сложности, но и различные декоративные элементы, плитку, бассейны, статуи, камины и многое другое.

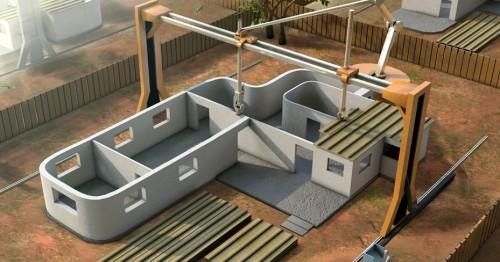

3D принтер для строительства домов, как бизнес

Admin

Мало кто знает, что 3D принтер для строительства домов как бизнес может стать очень выгодным приобретением. Активно набирающая популярность 3d печать домов приносит отличную прибыль: использование такого оборудования в строительстве позволяет сократить срок возведения конструкции до нескольких дней и удешевить весь процесс в несколько раз.

В этой статье мы расскажем о том, как приобрести 3Д принтер для печати домов и как организовать строительный бизнес на базе такого оборудования.

Как строить дома с использованием 3д-принтера

Вопреки распространенному мнению появившиеся недавно строительные 3д-принтеры печатают дома и строительные конструкции не из пластика или силикона, как его обычные «братья», а из бетона.

Как правило, для такой печати применяются стандартные составы, в основе которых лежит цемент марки 500. Такие составы недороги, и их компоненты свободно можно приобрести в любом городе мира.

Как и в случае с обычными 3д-принтерами, в основе принципа работы строительного принтера лежит экструзия. Сначала необходимо подготовить строительный раствор, в состав которого входят цемент, стекловолокно, иногда керамзит и иные материалы. Затем принтер выдавливает этот раствор через специальные сопла, нанося его слой за слоем на основание, что позволяет возвести стены небольшого здания всего за пару-тройку часов .

Принтер позволяет быстро «напечатать» все стены и прочие конструкции, например, лестницы, но кровлю нужно делать традиционными методами – принтеров, способных напечатать качественную крышу, пока что не существует.

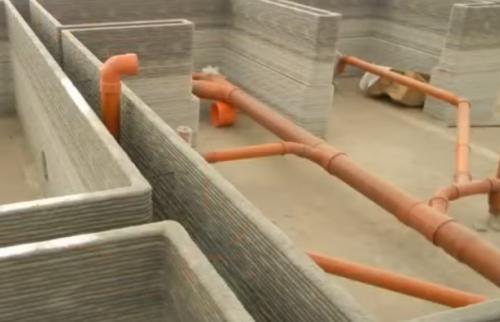

Само собой, после завершения строительства потребуется внешняя и внутренняя отделка, прокладка коммуникаций, монтаж окон и дверей.

Как быстро можно строить с 3d-принтером

Средняя скорость печати современного строительного принтера составляет от семи до десяти кв. метров в минуту, а в Китае уже сейчас активно используются устройства, способные за минуту напечатать более 50 «квадратов».

Всего за пару часов такие установки могут напечатать целый дом площадью в 200 квадратных метров. С учетом отделки и прокладки всех необходимых коммуникаций строительство занимает от одного месяца до полугода.

Сколько стоит строительство домов с применением 3д-принтера

Указать стоимость строительства здания с использованиемневозможно, поскольку он позволяет строить здания любой конфигурации, создавать архитектурные элементы почти любой сложности, возводить стены любой толщины.

Для примера : себестоимость строительства небольшого, около 100 квадратных метров, типового дачного домика составляет всего 2,5-3,5 тысячи долларов. Себестоимость такого дома с дверями, окнами, кровлей, коммуникациями, с внешней и внутренней отделкой – порядка 8-10 тыс. долларов.

Аналогичное строение из кирпича обойдется как минимум в два раза дороже. Продать напечатанный дом с полной отделкой можно за 16-25 тыс. долларов.

Столь низкую стоимость строительства обеспечивают невысокие цены на материалы и предельно точное их дозирование, а также высокое качество строительства: печать не дает каких-либо отклонений по углам, и впоследствии не приходится ничего «дорабатывать» – все стены, проемы для дверей и окон практически идеально ровные, щелей также нет – стена получается монолитной.

Стоимость 3d-принтера для строительства

Пока что индустрия строительства домов с применением 3д-печати находится на начальном этапе своего развития, ипроизводят немногие компании.

Дешевле всего купить принтер производства Китая . Немногим дороже обойдутся продукты российской компании ЗАО «Спецавиа», которая базируется в Ярославле. По соотношению цены и качества они являются лучшими из представленных на рынке.

Модели строительных 3d-принтеров

Рассмотрим несколько моделей 3d-принтеров, предлагаемых компанией «Спецавиа»:

S-4063 : это небольшое устройство используется для печати малых архитектурных форм, отдельных элементов для домов, бетонных конструкций площадью до 18-ти квадратных метров. Стоимость устройства: 8,5 тыс. долларов.
S-6045 : устройство может использоваться для печати сложных конструкций размером до 12,6 квадратных метров. Стоимость устройства: 21 тыс. долларов.
S-1160 : этот принтер позволяет печатать крупные конструкции и здания площадью до 280-ти квадратных метров. Стоимость устройства: 29 тысяч долларов.

Инвестиции и окупаемость

Приобретение печатного устройства и материалов обойдется примерно в 35 тысяч долларов. Еще не менее пяти тыс. долл. потребуется на зарплату рабочим и работы по завершению строительства после возведения бетонных конструкций.

При строительстве коттеджей и дачных домов себестоимостью до 10 тысяч долларов (срок строительства от двух до трех месяцев) и их продаже за 17-18 тысяч долл. чистая прибыль составит порядка трёх-четырёх тысяч долларов в месяц, с одного построенного дома.

Срок окупаемости бизнеса – до полутора лет.

Как видите, печать домов может быть, тем более, что сегодня конкуренция в этой сфере все еще достаточно невысока.

Строительный принтер. Топ-6 строительных принтеров для 3D-печати домов

Алексей Бойко (ABloud)

WinSun, Китай

Первое место в списке по праву занимает шанхайская компания Shanghai WinSun Decoration Design Engineering Co. Китайский строительный 3D-принтер WinSun - это солидное сооружение - 150 метров длиной, 10 метров шириной и более 6 метров высотой. WinSun способен всего за несколько часов напечатать здание высотой до 6 метров. Для печати зданий принтер WinSun использует смесь из строительных отходов, включающих стекло, сталь и цемент.

Первые десять домов компания «напечатала» в 2014 году. Каждый из них стоил немногим более £3000 (270 тыс. рублей). Постепенно технология была усовершенствована, и компания изготовила для выставки в промышленном парке в китайской провинции Цзянсу несколько разнотипных зданий, самое высокое из которых насчитывало пять этажей. Цена этих домов, начиналась от £100.000 (от 7 млн руб). Во время и после выставки компания получила несколько сотен заказов, в том числе от правительства Египта.

Возведение зданий с помощью WinSun обходится примерно на 50% дешевле, чем при использовании классических методов строительства, экономия материала достигает 60%, экономия трудозатрат - 80%!

5-этажный дом, напечатанный принтером WinSun в Шанхае.

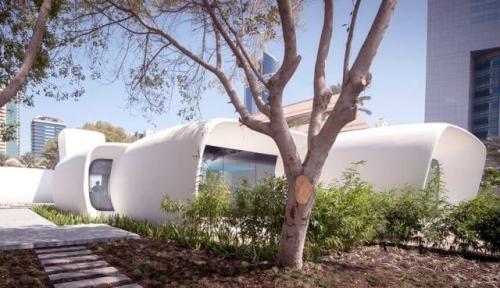

Заказы на аренду принтеров WinSun сейчас поступают из самых разных стран - только Саудовская Аравия возьмет в лизинг 100 принтеров с планами напечатать 1.5 млн домов. Есть договоренности и с Объединенными Арабскими Эмиратами. В 2016 году здесь было сооружено строение из элементов, напечатанных в Китае на принтере WinSun

Площадь строения - 240 кв.м.

Apis Cor, США

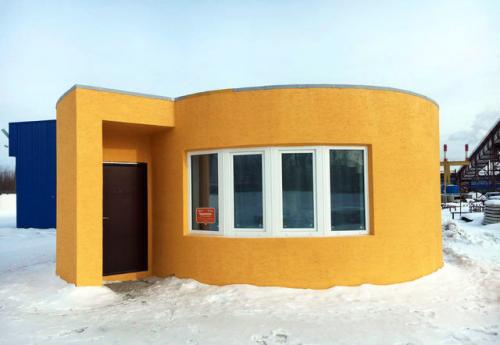

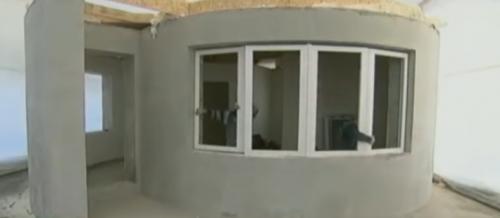

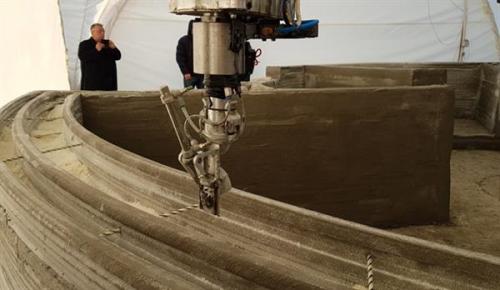

В декабре 2016 года в Ступино Московской области был осуществлен совместный проект американского стартапа Apis Cor и шести российских компаний. С помощью разработанного компанией Apis Cor 3D-принтера был напечатан жилой дом. Российские компании взяли на себя его отделку и обустройство. Печать самонесущих стен, перегородок и ограждающих конструкций здания заняла 24 часа. После завершения печати принтер извлекли краном-манипулятором. Площадь здания составила 38 кв. м, оно напечатано с помощью аддитивной технологии, слой за слоем. Стоит упомянуть, что впервые в российской строительной практике дом печатался как единое целое, а не собирался из отпечатанных панелей.

Чтобы продемонстрировать гибкие возможности оборудования, была выбрана сравнительно сложная форма дома, а строительство велось в самое холодное время года. Оборудование для печати выдерживает морозы до -35 градусов, но применение бетонной смеси для печати возможно только при температурах не ниже +5 градусов Цельсия, поэтому строительство велось под тентом, где поддерживался необходимый температурный режим.

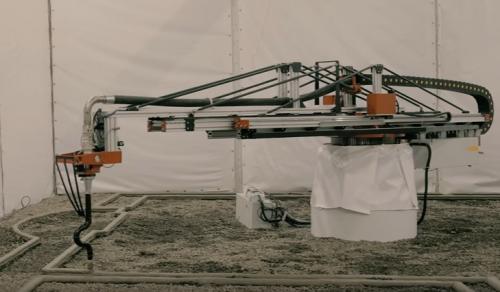

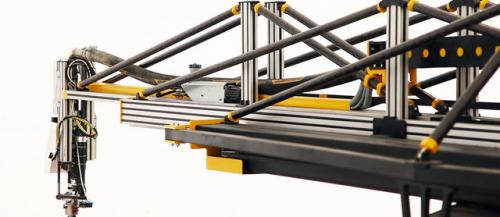

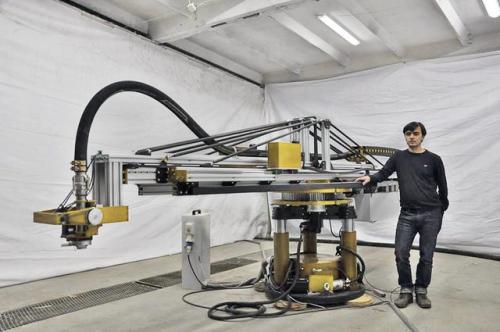

Принтер по-конструкции миниатюрный башенный кран, он способен печатать находясь как снаружи, так и внутри здания.

Небольшие габариты принтера позволяют не создают проблем с транспортировкой, он не требует длительной подготовки к работе. Одна из функциональностей - встроенная система автоматического выравнивания по горизонту и система стабилизации.

Стоимость строительства отпечатанного дома «под ключ» составила 593 568 рублей, или примерно 16 тысяч рублей за квадратный метр. Если бы форма здания была прямоугольной, стоимость за метр снизилась бы до 13 тысяч рублей.

Инженером-разработчиком оборудования, CEO и основателем компании Apis Cor является уроженец России, Никита Дмитриевич Чен-Юн-Тай.

Преимущества 3 Dпринтера Apis Cor:

Автоматическая система смешивания и подачи смеси.
На установку принтера и его настройку перед работой требуется 30 мин. Предварительная подготовка площадки не нужна. Производство безотходное, на стройплощадке не остается никакого мусора.
Свободный выбор толщины и конфигурации стен.

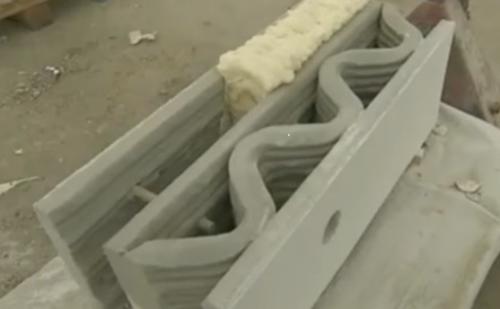

Дом лучше держит тепло из-за воздушной прослойки в многокамерных стенах.
За счет специальных добавок в бетонную смесь на дом не влияют погодные условия.
Стоимость дома меньше, чем его аналога, создаваемого из бетона по традиционным технологиям.
Стены можно дополнительно утеплять любыми подходящими для этого материалами.

Технические характеристики:
