Угол наклона измеряют в градусах, но во время прокладки систем трубопровода применяют другую схему измерения. За основную берутся сантиметры на погонные метры. В нормативных актах угол наклона указан в сантиметрах на метр трубы. В некоторых книгах эта единица измерения указывается в виде дроби, верхняя часть это длина трубы, а нижняя — количество перепада сантиметров для уклона.

Перед укладкой труб проверьте дно траншеи, оно не должно содержать, камней и других твёрдых включений, которые могут повредить трубу. При копании траншеи можно использовать простые направляющие, сделанные из верёвок, таким образом вы не потеряете угол наклона. Должна присутствовать так называемая подушка из песка, это даёт возможность при ремонте определить на какой глубине вы находитесь чтобы не повредить канализационные трубы. Также это уменьшает давление на саму конструкцию. Во время засыпания траншеи стоит утрамбовывать землю постепенно, на каждые 30 сантиметров земли применять трамбовщик.

Для определения уклона наружной канализации чаще всего используют безрасчётную систему прокладки. Поскольку расчётная метод используют при проектировании систем с постоянной нагрузкой. Его применяют при прокладке канализационных систем для больших предприятий и чаще всего автомоек. Этот метод включает себя довольно сложные вычисления с помощью формул.

Диаметр наружной трубы всегда больше чем внутренние трубы. По стандарту для трубы диаметром 150 мм  уклон должен составлять 8 см на один метр длины трубы. Если берётся труба с большим диаметром, например, 200-той, то угол наклона будет равен 7-ми см на метр. На объекте бывают неидеальные условия для того, чтобы в точности выполнить нормативные акты. Поэтому допускается отход от нормы, максимум до 2 сантиметров для данных труб. Но если у вас есть эта возможность, то лучше соблюдать эти стандартов.

Ограничение, которое предусмотрено СНИП для угла уклона наружных канализационных труб равняется 0,15. Следовательно, если вы увеличите наклон выше отметки в 15 см на один метр трубы, то канализационная система будет попросту не эффективна и те финансы которые вы вложили попросту будут пущены в эту сливную трубу.

Факторы, которые учитываются при плановой подготовке:

• Длина участка наружной канализации.
• Количество приборов сантехники.
• Число поворотных углов и стыков между трубами коммуникаций.

При правильном расчёте для монтажа труб не стоит пренебрегать даже одним фактором. Поскольку это один из наиболее важных моментов проектирования. Засоры могут повлиять на то что все стоки окажутся у вас на полу дома, а не в трубах и сливных ямах.

Какой уклон должен быть у канализационной трубы в квартире. Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

Опытные сантехники знают, что уклон канализационной трубы – одно из основополагающих условий эффективного отвода сточных вод. Всегда ли следует укладывать канализационную магистраль под наклоном? Как правильно спроектировать канализационный контур в квартире, частном доме и на улице ? На эти и другие вопросы мы ответим в нашей статье.

Для чего нужен уклон канализационной магистрали

Если канализация выполняется безнапорной, то движение стоков организовывается самотеком. Это значит, что движение сточных вод будет определяться действием сил гравитации, для чего, собственно, и требуется укладка канализационной трубы под наклоном.

Как функциональность канализационной системы зависит от уклона

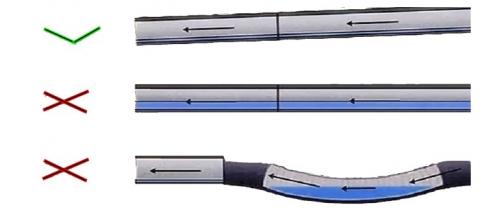

Ровно уложенная труба заиливается, т.к. содержащиеся в воде твердые частицы из-за отсутствия напора оседают на дне трубопровода. В результате сужается просвет канализационной магистрали, а также возникает риск срыва гидрозатвора в сифонах и, как следствие, выброса в помещение зловонных запахов. Гидроудар, спровоцированный одновременным сливом большого количества воды, вообще может привести к протечке контура. Застой воды в чугунном трубопроводе активирует коррозийные процессы.

Чтобы избежать подобных проблем, самотечная система канализации должна укладываться с уклоном, причем его значение не должно определяться самостоятельно. На это строительными нормами предусмотрены определенные стандарты.

Как проверить уклон сточной трубы

Чтобы проверить, правильно ли установлена труба, нужно воспользоваться строительным уровнем:

Обычный пузырьковый просто прикладывается к канализационной трубе, при этом положение пузырька покажет отклонение трубного контура от горизонтали.

На заметку! Сегодня в продаже можно встретить специальные пузырьковые уровни, предназначенные для труб. Выполненные в форме полухомута, они прочно фиксируются к трубам, что позволяет выполнить более точные замеры.

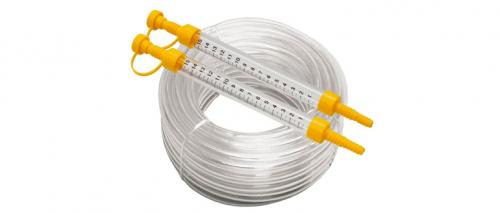

Гидроуровень представляет собой две измерительные колбы, сообщенные между собой гибким шлангом, от длины которого зависит площадь измеряемого участка. Отдавая предпочтение водному уровню, следует обзавестись напарником, т.к. справиться одному несколько проблематично.

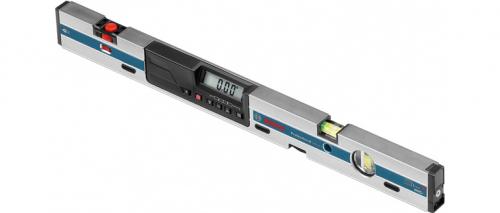

Электронный лазерный уровень позволяет получить наиболее точные данные при минимальных усилиях и расчетах.

Важно! В качестве ориентира используется только данные приборов. Опора на положение пола – ошибка, т.к. его положение, как правило, изначально имеет некоторое отклонение от горизонтали.

Порядок действий

1. Определяется длина измеряемого участка.
2. Замеряется уровень высот в начале и конце обозначенного отрезка.
3. Вычисляется их разность.
4. Полученное значение делится на длину контура.

Почему плохо излишнее или слишком маленькое снижение

Эксперты утверждают, что излишне большой наклон сливной трубы так же негативно сказывается на работе системы, как и недостаточный.

Слишком большой уклон критично увеличивает интенсивность движения стоков, при этом содержащиеся в них твердые включения просто не успевают за потоком воды и впоследствии прилипают к внутренней поверхности канализационной трубы, образовывая нарост, постепенно перекрывающий просвет. В результате такую канализацию приходиться прочищать чуть ли не ежемесячно. Срывы гидрозатворов в подобных условиях – явление также достаточно частое.

ГОСТом устанавливается стандарты, носящие скорее рекомендательный характер. Так, уклон канализационной магистрали должен обеспечивать скорость потока не менее 0,7 м/сек.

Какие нормативы нужно соблюдать

Инженерные канализационные сети классифицируются на внутренние (внутридомовые) и внешние (проложенные за пределами здания, на улице). В отдельную категорию выделяют так называемые системы очистки – септики, отстойники и пр. И, несмотря на единый стандарт уклона сливной трубы, прокладка канализационной магистрали в каждом отдельном случае будет иметь свои нюансы.

Правила монтажа канализационных трубопроводов изложены в СП 30.13330.2012.

Особенности внутридомовой канализации

Функция внутридомовой канализации сводится к сбору и отводу за пределы дома хозяйственных стоков, а значит, при планировании схемы внутренней разводки следует отталкиваться от расположения внешнего контура. Путь к нему должен быть максимально коротким, для чего:

1. Обустраивается, как правило, единый центральный отвод.
2. Так называемые «мокрые зоны» размещаются по возможности близко – стена к стене или друг под другом, если речь идёт о нескольких этажах.
3. Двух- и многоэтажные дома оборудуются одним или несколькими вертикальными стояками, установленными непосредственно в «мокрых зонах».

При невозможности уменьшить длину сточной магистрали допускается поднятие части сантехники на подиум. Это поможет соблюсти необходимый угол уклона. Иначе для оптимизации отвода стоков в сеть встраивается циркуляционный насос.

Калькулятор уклона трубы. Наружные канализационные сети

Устройство наружных систем удаления отработанной жидкости из дома представляет собой установку безнапорного трубопровода, соединенного с коллектором. Здесь также основным условием успешности в работе является создания определенного угла наклона в сторону слива. Как рассчитать уклон канализации? Можно воспользоваться соотношением:

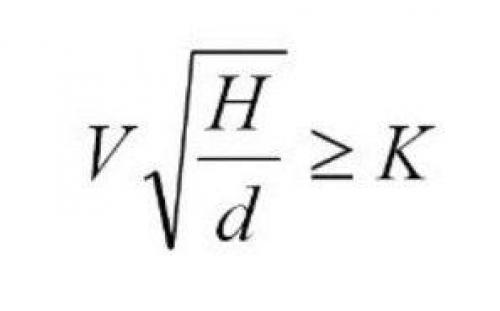

где:

• V – скорость протока слива, м/сек;
• Н – степень наполнения трубопровода;
• d — размер трубы;
• K – коэффициент наклона сточной трубы.

Однако можно решить вопрос проще и произвести расчет уклона канализационной трубы онлайн, воспользовавшись встроенным калькулятором.

Наклон наружной канализации обеспечивает беспрепятственный сток дворовых и квартальных сетей. Для сечения в 100 миллиметров уклон канализационной трубы на 1 метр по СНиП должен составлять не менее 2 миллиметров. Это обеспечивает бесперебойный и надежный слив стоков любого происхождения.

Основным параметром, учитываемым при расчете уклона, является величина скорости потока воды в трубопроводе. Она также регламентируется нормативными документами, в частности СНиПом «Уклоны самотечной канализации».

Согласно этому своду правил минимальной является скорость протока, составляющая 0,7 метра за секунду. Этот документ регламентирует и другие моменты, такие, как особенности устройства ливневого водосбора на участке.

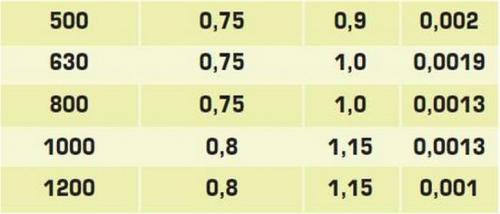

Одним из основных параметров является величина наполнения сточной системы. В соответствии с нормативами она должна быть более 30% сечения. Показатель зависит не только от скорости прохождения жидкости в трубе, но и ее размера, а также качества внутренней поверхности.

Уклон канализационной трубы 300 мм. Уклоны трубопроводов и каналов канализации

Уклоны трубопроводов и каналов канализации принимаются по расчету, исходя из необходимости обеспечения скорости движения воды, при которой не происходит выпадения осадка. В хозяйственно-бытовой канализации минимальные уклоны для нерасчетных участков сети следует принимать при диаметре труб: 125 мм -0,01; 150 мм — 0,008; 200 мм -0,005; 300 мм- 0,003.

Минимальный уклон для крупных каналов (диаметром свыше 1250 мм) принимается не менее 0,0006.

Минимальные уклоны в трубах общесплавной и дождевой канализации назначаются: для труб диаметром 300 мм — 0,004; 350 мм — 0,004; 400 мм — 0,0035.

На отдельных участках минимальный уклон для труб диаметром 300 мм может быть снижен до 0,003.

Уклон для веток дождеприемных колодцев назначается в пределах 0,005-0,15, в зависимости от длины ветки, рельефа местности и глубины заложения водостока.

Максимальные уклоны определяются условием, по которому скорость течения сточных вод в хозяйственно-бытовых и общесплавных системах не должна превышать в стальных и чугунных трубах — 7 м/сек, в керамиковых — 5,0 м/сек, в бетонных, железобетонных и асбестоцементных трубах — 4,0 м/сек.В дождевых канализациях максимальная скорость в металлических трубах допускается 8-10 м/сек, а в бетонных и керамических — 7 м/сек.

Наименьшая глубина заложения хозяйственно-бытовой и общесплавной канализаций может быть принята для труб диаметром до 500 мм на 0,3 м, а для труб диаметром свыше 500 мм на 0,5 м меньше глубины промерзания грунта, но не менее 1 м от поверхности земли. При этом большое значение имеет характер грунтов.

Укладывать трубы выше этих глубин допускается при условии устройства соответствующей тепловой изоляции; при глубине до верха труб менее 1 м их необходимо проверять расчетами на прочность от внешней нагрузки транспорта.

Минимальная глубина заложения лотка уличного водостока дождевой сети должна быть не менее средней глубины промерзания грунта, а до верха трубы — не менее 1 м.

Трубы, в которых скорости течения более 3 м/сек (быстротоки), в непучинистых грунтах можно закладывать на любой глубине. Наибольшая глубина заложения коллекторов определяется экономическими расчетами. Обычно в сухих грунтах при открытом способе работ глубина принимается до 7 м.

При больших глубинах заложения труб и каналов диаметром 600 мм и более целесообразно применять способ закрытой проходки.

Угол наклона канализационной трубы 110. Уклон канализационной трубы согласно требованиям СНиП

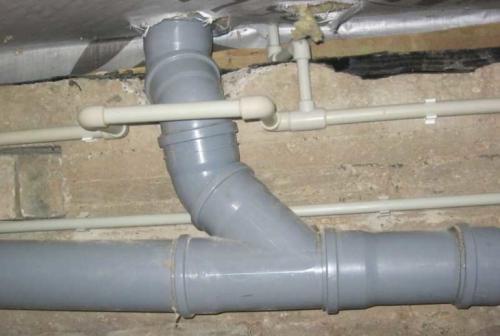

Во время устройства канализационной системы, для увеличения её срока службы следует придерживаться определённых правил. Все эти правила и требования, регламентирующие какой уклон канализационной трубы на метр делать, прописаны в СНиП. Степень наклона трубы будет зависеть от её диаметра и длины. Практически всегда люди, решившие своими силами провести канализационную систему, не руководствуются никакими требованиями. Для облегчения своей задачи они делают угол наклона канализационной трубы максимальным насколько возможно. Либо совсем пропускают этот момент и делают угол максимально более острым. Некоторые, выполняющие подобную работу первый раз, всё же ищут информацию по этому вопросу и в итоге действуют согласно нормативам из СНиП.

По логике вещей, больший уклон трубы помогает обеспечить сточным водам более быстрое течение. Но в то же время быстрое течение воды не смывает всю крупную и плотную грязь. В итоге та оседает на дне канализационной трубы. В итоге это приводит к заторам, и придется. Совсем небольшой наклон трубы или его полное отсутствие приведёт к заиливанию трубы. В этом случае совсем не будет происходить естественная очистка трубы током воды.

Если говорить о негативных последствиях, возникающих при отсутствии наклона трубы, то можно отметить следующие:

При появлении ила на внутренних стенках канализационной трубы происходит её сужение. И в результате повышения давления внутри трубы может произойти срыв воздушных сифонов. И все неприятные запахи, сдерживаемые фильтрами, проникнут в жилые помещения.

Возможно нарушение функций всей канализационной системы, если произойдёт заиливание канализационных труб.

В случае не соблюдения нормативных норм относительно уклона, возможно залитие подвала.

В случае отсутствия уклона при установке чугунных труб канализации, в результате повышенной коррозии, возникнут течи.  Узнайте как выбрать канализационную трубу.

Забегая вперёд, следует отметить, что нельзя делать наклон трубы более, чем 1,5 см. на длину 1 метр.

Какой уклон канализационной трубы следует выбрать.

Что бы максимально точно вымерить угол наклона следует точно узнать общую длину канализационной трубы. Так же существуют таблицы СНиП, где прописаны нормативы уклона трубы практически для всех сантехнических устройств.Согласно СНиПу существуют определённые нормы углов наклона (длина трубы 1 погонный метр):

Норма уклона канализационной трубы по СНИП

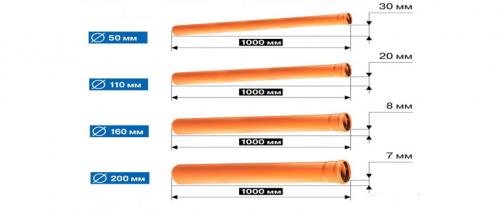

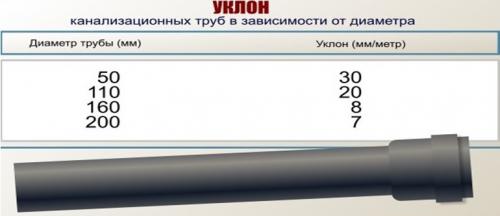

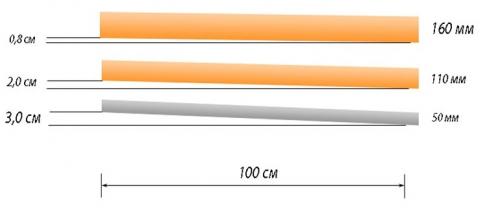

Уклон канализационной трубы 50 мм = 3 сантиметра на метр длины

Уклон канализационной трубы 50 мм = 3 сантиметра на метр длиныУклон канализационной трубы 110 мм = 2 сантиметра на метр длиныУклон канализационной трубы 160 мм = 0.8 сантиметра на метр длиныУклон канализационной трубы 200 мм = 0.7 сантиметра на метр длины

При повышении диаметра трубы уменьшается угол её наклона. Чтобы узнать максимально точную величину угла для трубы произвольной длины, зная её диаметр, следует общую протяжённость трубы перемножить с углом её наклона, согласно нормативам СНиП.Например, для подсчёта угла уклона трубы длиной 20 метров и диаметром 16 см. следует 20х0,008. В результате угол наклона равен 0,16 м = 16 сантиметров. (разница в высоте двух концов трубы). Так же важно правильно.

Как рассчитывается уклон наружных труб канализации.

При проведении канализации вне помещений в основном берутся трубы диаметром от 11 см. Расчёт делается точно так же, как и при расчёте угла наклона труб для проведения внутри помещений.

Уклона канализационной трубы

Уклон канализационной трубы в ванной комнате.

Уклони другой сантехнике.

Как высчитать наполняемость трубопровода.

Эта величина требуется для выяснения скорости сточной воды и определения оптимального превышения, когда канализационная система будет исправно работать. Минимальная наполняемость, опираясь на положения СНиП составляет 0,3. Максимальная наполняемость составляет 1. Узнав расчётную наполняемость, следует (использовав формулу для проверки) сравнить получившееся значение с коэффициентом средней наполняемости труб из определённого материала.

• Коэффициент наполняемости труб, содержащих в своём составе стекло и пластик, составляет 0,5.
• Коэффициент наполняемости труб, содержащих в своём составе чугун, цемент и керамику, составляет 0,6.

Для того чтобы сравнить получившуюся величину с оптимальной:

1. Извлечь квадратный корень из получившейся величины.
2. Получившееся значение умножить на 0,7 (минимальная скорость стоков).
3. Получившийся результат должен быть либо равен оптимальной наполняемости, либо быть больше.

Источник: https://baget-bez-stusla.aystroika.info/novosti/kalkulyator-rascheta-uklona-ukladki-kanalizacionnoy-truby

Калькулятор канализации. Расчет диаметра канализационной трубы

Эта статья посвящена подбору наружного самотечного канализационного трубопровода; как определить диаметр трубы канализации, а также назначить ей требуемый уклон

Рассмотрим это на следующем примере:

Расход на участке внутриквартальной хозяйственно-бытовой канализации составляет Q=3 л/c. Подобрать железобетонную трубу.

Расчет канализационной трубы (участка сети) заключается в назначении для него диаметра и подборе уклона , см. расчетную схему ниже:

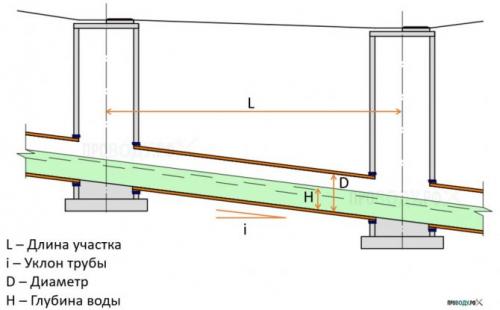

Расчетная схема участка канализационной сети

В соответствии с СП32.13330, минимально возможный диаметр внутриквартальной канализации составляет 150 мм. Это имеется в виду внутренний диаметр .

При подборе трубы мы стремимся назначить как можно меньший диаметр, обеспечив при этом минимально возможный уклон. Однако при этом действуют ограничения по минимальной скорости и максимально возможному наполнению трубы H/D:

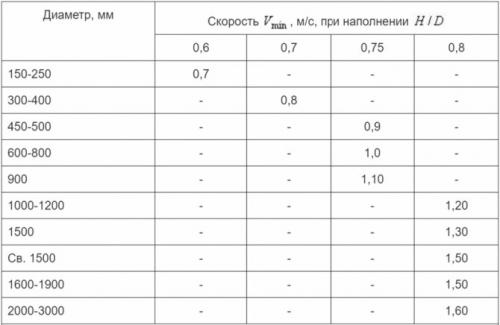

Минимальные значения скорости и максимальные наполнения для различных диаметров канализационных труб

Например, исходя из этой таблицы для диаметра трубы 300 мм скорость на участке должна быть не меньше 0,8 м/c, а предельное наполнение H/D – 0,8 (т.е. максимально возможный слой воды в такой трубе 300*0,8 = 240 мм).

Необходимо отметить, что эта таблица в части наполнения H/D не касается дождевой канализации (ее трубопроводы подбираются на полное наполнение).

Наполнение H/D

Также нужно помнить, что при гидравлическом расчете канализационной сети, состоящей из нескольких участков >>> скорость не должна уменьшаться по ходу движения.

В рассматриваемом случае речь идет о внутриквартальной канализации, поэтому постараемся подобрать трубу диаметром 150 мм.

Открываем таблицы Лукиных для данного типа труб:

Фрагмент таблиц Лукиных для диаметра Д=150 мм

Мы пытаемся подобрать минимальный уклон, т.к. это будет способствовать минимальной глубине заложения трубы и сократит объем земляных работ.

Берем уклон 0,008 (это значит понижение отметки трубы на величину 8 мм на каждый метр ее длины, еще могут сказать: 0,8% или 8‰). Ищем в соответствующем столбце расход 3 л/c > он заключен между 2,51 и 4,32 л/c. Точное наполнение h/d и скорость v могут быть найдены интерполяцией: H/D составляет 0,33, а скорость v = 0,58 м/c. Наполнение удовлетворяет требованиям нормативной таблицы (

Таким образом, необходимо выбрать большее значение уклона трубы. Уклоны 0,01 и 0,012 также, очевидно, не подходят из-за скорости, а вот при уклоне 0,014 скорость составит 0,71 м/c (> 0,7 м/c). Поскольку наполнение H/D меньше 0,6, то можно считать трубу подобранной.

интерполяция значения скорости по значениям расхода (3 л/c между 1,49 л/c и 3,32 л/c)

Фрагмент таблиц Лукиных для диаметра Д=150 мм, подбираем уклон трубы для расхода Q = 3 л/c

ИТОГ: для транспортирования расчетного расхода 3 л/c во внутриквартальной хозяйственно-бытовой канализации подойдет труба диаметром 150 мм, положенная с уклоном 0,014 (14 ‰ ).

При больших расходах возникает вопрос выбора диаметра трубы. Например, на расход Q = 20 л/c подходит, как минимум, три варианта:

Первый вариант — труба 200 мм, уклон 6 ‰.

Второй вариант — труба 250 мм, уклон 3,5 ‰.

Третий вариант — труба 300 мм, уклон 5 ‰. (для этого диаметра скорость уже должна быть не меньше 0,8 м/c)

Окончательный выбор между вариантами можно сделать на основании их технико-экономического сравнения. Чаще всего при проектировании сетей канализации стремятся обеспечить наименьшую глубину заложения при выдерживании нормативных скоростей. Учитывая, что сопряжение участков канализации преимущественно выполняют «шелыга в шелыгу» (т.е. участки соединяются в колодцах по верхним точкам), то увеличение диаметра даже при уменьшении уклона может дать большую итоговую глубину заложения трубы. Поэтому из рассмотренных вариантов, первые два являются конкурирующими между собой, а третий им явно уступает.
