Стандартный размер подрозетника. Выбор материала и размеры подрозетника

19.10.2021 в 01:25

Стандартный размер подрозетника. Выбор материала и размеры подрозетника

Стандартный размер подрозетника. Выбор материала и размеры подрозетника Для крепления коробок на гипсокартон, не используется бетонный раствор, и утапливать их нет необходимости, так как стены пустотелые. Поэтому здесь играет роль материал.

Использование пластика является наиболее востребованным. Это можно объяснить его низкой стоимостью. Но использование такого варианта небезопасно, так как он может воспламеняться.

Использование самозатухающей пластмассы является наиболее эффективным. Допустим, в сети получилось короткое замыкание, скорость плавления и возгорания в этом устройстве намного ниже, чем у обычного пластика.

Ведь задержание огня является его главной целью коробки в аварийной ситуации, так как гипсокартон горючий материал, и пожар может распространиться в считанные секунды.

Существует определённый ГОСТ 27484–87 подрозетников для гипсокартона. Он говорит о соответствующем испытании изделия при температуре нагрева 850 градусов, и что можно их использовать при максимальном токе 16 А и напряжении в 400 В.

Размерные характеристики:

  1. Гипсокартон может быть различного размера, как и подрозетник . Поэтому стоит обращать на свободное место под листом. Для этого учитывается толщина листа, которую можно замерить рулеткой и свободное пространство между ним и стеной. Только тогда определяться с глубиной подрозетника. В основном, её стандартная величина больше 50 мм, а глубина посадки 45 мм.
  2. Установочный диаметр стакана, например, 68 мм. Коронку следует брать с таким же размером, чтобы коробочка входила жёстко.
  3. Расстояние между центрами дырок стоит выдерживать 71 мм, если планируется установка нескольких элементов, и объединяются они многопостовой рамкой.
  4. Видимая часть коробки может иметь максимальный размер 72 мм в диаметре.
  5. Максимально возможные габариты внутреннего диаметра стакана 65 мм.
  6. Минимальная установочная глубин а в полой стене может быть 45 мм.
  7. Место внутри коробочки не должно быть больше 40 мм.

На каком расстоянии сверлить подрозетники под рамку. Правильная установка подрозетников: чем закрепить, как запитаться и подключить? Инструкция по монтажу в бетон, гипсокартон и кирпич

Подрозетником называется коробка, устанавливаемая в стене, куда впоследствии монтируется розетка. Часто он бывает круглой формы, но изредка применяется квадратной формы. Размеры выдерживаются согласно стандартам, отхождение от правил – редкий случай.

Он требуется, чтобы всякий раз не нарушать стену, когда потребуется его заменить. С его помощью можно жёстко закрепить механизм в проёме. В статье будет рассказано о размерах, как установить подрозетник своими силами и другие подробности этой необходимой для электромонтажа конструкции.

На каком расстоянии сверлить подрозетники под рамку. Правильная установка подрозетников: чем закрепить, как запитаться и подключить? Инструкция по монтажу в бетон, гипсокартон и кирпич

Виды подрозетников

Монтажные коробки разделяются на виды:

  • По бетону и кирпичной кладке;
  • Для гипсокартона, ДСП, пластиковых плит;
  • По дереву.

На каком расстоянии сверлить подрозетники под рамку. Правильная установка подрозетников: чем закрепить, как запитаться и подключить? Инструкция по монтажу в бетон, гипсокартон и кирпич

Первый вид устроен без внешних деталей креплений, используется для твёрдых перегородок. Подрозетник, устанавливаемый в бетонную или кирпичную стену, закрепляется в отверстии стены с помощью гипсового раствора или монтажной пены. Данные коробки выглядят в виде стакана и имеют отверстия по бокам для захода проводов.

На каком расстоянии сверлить подрозетники под рамку. Правильная установка подрозетников: чем закрепить, как запитаться и подключить? Инструкция по монтажу в бетон, гипсокартон и кирпич

Такие подрозетники выпускаются с разными параметрами диаметра и глубины. Для установки коробки установочной на композитные стены, необходимы изделия с наружными деталями крепежа. В этой ситуации подрозетник прикрепляется на завинчивающиеся саморезы.

На каком расстоянии сверлить подрозетники под рамку. Правильная установка подрозетников: чем закрепить, как запитаться и подключить? Инструкция по монтажу в бетон, гипсокартон и кирпич

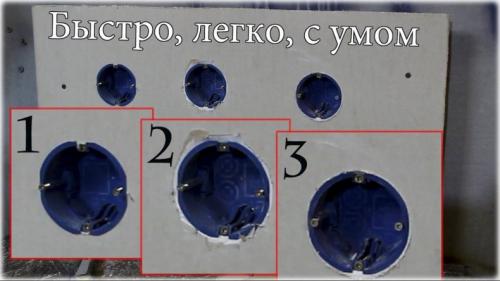

Их можно устанавливать в гипсокартонные перегородки, на пластик. В этой ситуации конструкция притягивается близко к внутренним стенкам отверстия. Когда стена сделана из дерева нужно предотвратить любое соприкосновение приборов внутри коробки с её плоскостью.

Для такого типа перегородки применяются металлические изделия. При монтаже можно посадить коробку на монтажную пену, на раствор или прикрепить саморезами. Можно посмотреть фото различных подрозетников, чтобы различать их виды.

На каком расстоянии сверлить подрозетники под рамку. Правильная установка подрозетников: чем закрепить, как запитаться и подключить? Инструкция по монтажу в бетон, гипсокартон и кирпич

По типу изготовления

Коробки для монтажа подрозетников разделяются на такие виды:

  • Круглой формы – универсальные;
  • Квадратной формы – обладают вместительностью, в них можно встроить 1-4 механизмов, спрятать провода с запасом;
  • Овальной конфигурации или двойные модели. Их используют для установки двойных подрозетников, также в объединении с выключателем. Они предназначены для 1-5 механизмов.

При выборе любых из этих типов моделей, перед монтажом потребуется сделать штробление канавок.

На каком расстоянии сверлить подрозетники под рамку. Правильная установка подрозетников: чем закрепить, как запитаться и подключить? Инструкция по монтажу в бетон, гипсокартон и кирпич

По материалу выпуска

Самыми распространёнными считаются пластиковые установочные коробки, выработанные из не горящего пластиката. Они известны своей универсальностью, их возможно устанавливать в стены из любого, используемого материала. Известны с советских времён и используются до сих пор – это коробки из металла.

На каком расстоянии сверлить подрозетники под рамку. Правильная установка подрозетников: чем закрепить, как запитаться и подключить? Инструкция по монтажу в бетон, гипсокартон и кирпич

В современное время их применяют только в деревянных строениях для предупреждения воспламенения из-за короткого замыкания. Такие коробки не свариваются, а состыковка происходит с помощью пайки.

Размеры современных подрозетников

Рассмотрим какие существуют размеры подрозетников:

  • Обыкновенный подрозетник выпускается 68 мм на 45 мм. Первая цифра означает диаметр, а вторая глубину;
  • Большого размера подрозетник обладает диаметром 72 мм, а глубиной 60-80 см.

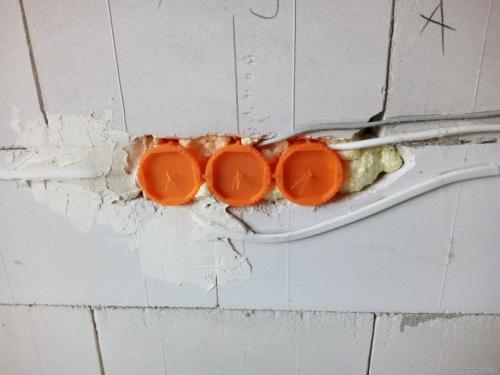

  • При блочном монтаже, промежуток между центральной частью пробуравливаемых отверстий равен 71 мм.

На каком расстоянии сверлить подрозетники под рамку. Правильная установка подрозетников: чем закрепить, как запитаться и подключить? Инструкция по монтажу в бетон, гипсокартон и кирпич

Глубина конструкций может быть равна 40, 42, 45, 60, 62 мм. Коробка установочная на 80 мм, выпущена для клеммных колодок, когда отсутствуют распаечные короба. Существуют стандартные размеры для квадратных моделей: 7×7 или 6×6 см.

Подрозетники под гипсокартон

Подрозетники для гипсокартона выглядят в виде прослойки между стеной и плитой из гипса, даёт возможность крепко закрепить разъём. Его необходимо установить до того, как вмонтировать розетку в плиту из гипса.

  • Если его не иметь, тогда крепёж станет вскоре проседать, гипсокартон нарушится, что вызовет нарушение общего вида, и розетка станет попросту выпадать.
  • Новейшие подрозетники для листов гипсокартона, кроме базового крепежа, имеют добавочные крепления, которые задерживаются за гипсовый лист, обеспечивая наилучшее закрепление разъёма.
  • Учитывая что ГКЛ – это воспламеняемый материал, кроме подходящих видов, следует выбирать подрозетник в согласии с нормами пожарной безопасности.

На каком расстоянии сверлить подрозетники под рамку. Правильная установка подрозетников: чем закрепить, как запитаться и подключить? Инструкция по монтажу в бетон, гипсокартон и кирпич

В правилах написано, что отделка помещений гипсокартоном, предоставляет вероятность возгорания именно в местах розеточных соединений. Выбор подходящего подрозетника позволит предупредить эту опасность.

На каком расстоянии сверлить подрозетники под рамку. Правильная установка подрозетников: чем закрепить, как запитаться и подключить? Инструкция по монтажу в бетон, гипсокартон и кирпич

Рекомендация! Покупать розетки и подрозетники советуется вместе с приобретением гипсокартона. Так можно иметь сразу всё в комплекте, так можно выбрать нужные материалы.

На каком расстоянии сверлить подрозетники под рамку. Правильная установка подрозетников: чем закрепить, как запитаться и подключить? Инструкция по монтажу в бетон, гипсокартон и кирпич

Хозяевам советуется:

  • Подбирать подрозетники под гипсокартон из само-затухающего пластика. Когда нагреется розетка, тогда тепло от неё не станет переходить на близлежащий гипсокартонный лист. Это ещё один плюс к безопасности при возможном замыкании;
  • Отталкиваться от конкретных размеров, когда промежуток между стеной и гипсом небольшой. Когда ширина проёма большая, тогда стоит закупить модель обычного размерного ряда для заглубления на 50 мм.

На каком расстоянии сверлить подрозетники под рамку. Правильная установка подрозетников: чем закрепить, как запитаться и подключить? Инструкция по монтажу в бетон, гипсокартон и кирпич

Чем закрепить подрозетник в стене. Установка в бетонную стену

Устанавливать подрозетники в бетон или в кирпичную стену приходится чаще всего, так что методика такого монтажа отработана до мелочей и все возможные способы давно испробованы:

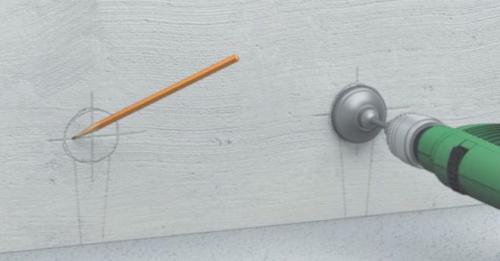

  • Установка подрозетников в бетон начинается с разметки. Если розетка на стене планируется одна, то плюс-минус сантиметр роли не сыграет, но когда устанавливается блок розеток, то от правильности разметки зависит насколько ровно он будет впоследствии выставлен. Чем закрепить подрозетник в стене. Установка в бетонную стену

Здесь есть простое правило – лучше нарисовать карандашом метку, размером большую чем коронка – если отверстие окажется немного смещенным от центра, то все еще можно выровнять, когда придет очередь вмазывать подрозетники на место.

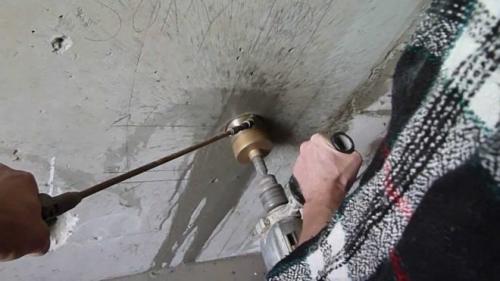

  • Дальше производится сверление отверстий подрозетников в бетоне – когда разметка сделана правильно и есть нужный инструмент, то проблем возникнуть не должно. Правильно выполненный монтаж стандартных подрозетников в бетонной стене подразумевает сверление отверстия миллиметров на 5 больше, чем сам устанавливаемый подрозетник. Если нет коронки для сверления бетона, то можно использовать обычное сверло с победитовым наконечником – по периметру размеченной окружности высверливаются отверстия, а внутренняя часть выбивается. Если дрель или перфоратор отсутствуют, но есть болгарка, то для подрозетников в бетоне допускается сделать прямоугольное отверстие – все равно их надо вмазать в стену раствором. Чем закрепить подрозетник в стене. Установка в бетонную стену

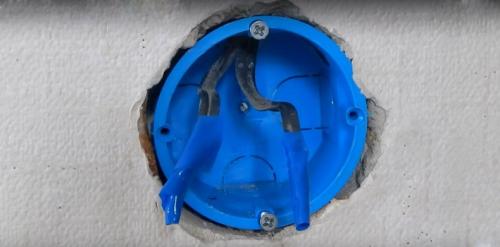

  • Примерка подрозетника. Установить подрозетник в бетонную стену надо заподлицо, а также проверить чтобы в него свободно заходил кабель. Так как дальше в отверстие будет накладываться замазка, то конец провода лучше заранее замотать изолентой, если это не было сделано раньше. Чем закрепить подрозетник в стене. Установка в бетонную стену
  • В отверстие накладывается слой замазки с таким расчетом, чтобы вдавить подрозетник и часть ее вылезла наружу. В таком положении все оставляется на несколько минут, чтобы раствор начал схватываться и потом уже аккуратно снять со стены его ненужную часть. Чем закрепить подрозетник в стене. Установка в бетонную стену

Стандартный размер подрозетника для бетона. Подрозетники по бетону – размеры и способ установки

Ремонт квартиры или дома всегда связан с заменой старых устройств новыми. Это в полной мере касается и электрических сетей. И если косметический ремонт не затрагивает капитальное изменение электропроводки, все равно розетки, выключатели, диммеры и различные датчики приходится менять. А, значит, приходится менять и подрозетники, или как их еще называют, установочные коробки. Первоначальное назначение этих приборов была изоляция от стеновых материалов, в основном это касалось деревянных поверхностей. Сегодня подрозетник – обязательный элемент электропроводки в независимости, из какого материала были возведены стены. Поэтому подрозетники по бетону (размеры будут показаны ниже) сегодня используются для установки выключателей, розеток и других приборов в кирпичных и бетонных конструкциях.

Стандартный размер подрозетника для бетона. Подрозетники по бетону – размеры и способ установки

Размеры подрозетников

В настоящее время производители предлагают подрозетники для бетона, изготовленные из металлов или пластика. Их размеры определяются:

  • Внутренним диаметром, который варьируется в диапазоне от 60 до 68 мм.
  • Глубиною посадки: от 25 до 80 мм. Специалисты считают, что чаще всего приходиться использовать подрозетники глубиною 40-45 мм.

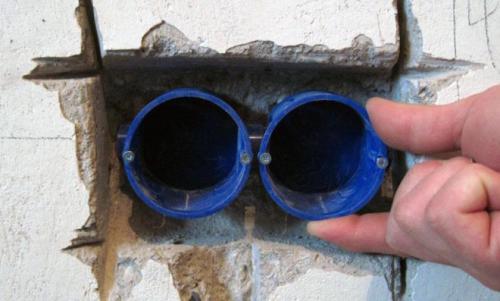

  • Если устанавливается блочная модель, то межосевое расстояние между двумя установочными коробками в блоке составляет 71 мм.

Как показывает практика, самые востребованные размеры подрозетников по бетону – это диаметр 65 мм, глубина 45 мм, материал – полипропилен. Отдельно взятые подрозетники можно объединять в блоки или покупать и устанавливать блочный вариант. Вторая позиция лучше, но есть определенные ограничения в плане количества подрозетников в блоке. Если есть необходимость увеличить число гнезд в установочной коробке, то придется собирать конструкцию или из нескольких коробок, или из нескольких блоков.

Соединять подрозетники для бетона между собой очень просто. На их боковых стенках есть специальные каналы, которые закрыты тонкой пластмассой. Она легко удаляется при помощи плоскогубцев или ножом. Если провести монтаж коробок рядом друг с другом, то проводка будет проходить по этим боковым каналам. Если подрозетники устанавливаются на каком-то определенном расстоянии друг от друга, тогда придется приобретать дополнительно кабель каналы, с помощью которых будут соединяться между собой установочные коробки, и в них же будет проводиться монтаж проводов.

Монтаж подрозетников

Как установить подрозетник, как правильно провести его монтаж? Этот вопрос встречается сегодня нечасто, потому что установка розеток в бетонной стене – процесс не очень сложный, и многие владельцы жилых помещений с ним справляются самостоятельно. И все же покажем последовательность проведения установки подрозетника в бетонную стену.

Стандартный размер подрозетника для бетона. Подрозетники по бетону – размеры и способ установки

  • Выбирается место установки розеток согласно проекту прокладки электрической проводки.
  • Делаем по выбранному месту отверстие. Для этого вам понадобится перфоратор и алмазная коронка, соответствующего диаметра.

Внимание! Диаметр коронки должен быть чуть больше диаметра установочной коробки. Глубину сверления также надо немного увеличить.

  • Внутреннюю поверхность сделанного отверстия (дно) необходимо доработать зубилом и молотком.
  • Теперь надо посадочное гнездо смочить небольшим количеством воды.
  • Производится обмазка дна отверстия и его боковых стенок алебастром.
  • Монтаж подрозетника для бетона с креплением его двумя саморезами, которые поступают с ним в комплекте. Проводить установку подрозетника в бетоне нужно заподлицо с поверхностью стены.
  • Удаляются излишки алебастра.

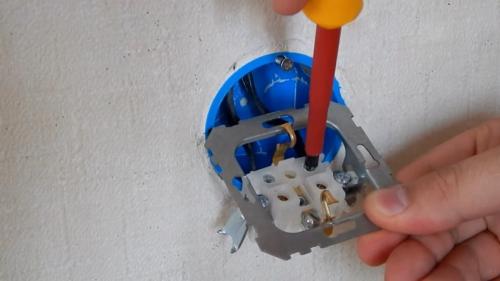

  • Монтаж розетки с подключением к питающим проводам.

Стандартный размер подрозетника для бетона. Подрозетники по бетону – размеры и способ установки

Обратите внимание, что монтаж подрозетников в бетонной стене должен производиться с определенным расположением. В боковой стенке прибора есть отверстие для проводов, так вот его надо сориентировать по месту входа этих самых проводов.
