Заточенные свёрла – это необходимость для любых слесарных работ. Однако правильно их точить умеют немногие, — это целая наука. Что же делать новичку?

Изготовить приспособление для заточки сверл своими руками. Конечно, заточка будет не такой качественной, как ручная, однако свёрла со своими функциями справляться будут.

Чтобы заточить сверло, нужно точно выдержать угол наклона его режущей части, который составляет около 120 градусов. В этом и заключается суть приспособления, — зафиксировать сверло и соблюсти этот угол.

Приспособу для заточки можно изготовить как из металла, так и

Приспособа из двух гаек и болта

Тем, у кого есть начальные знания и навыки слесарных работ по силам изготовить долговечное приспособление из металла.

Для работы понадобится:

Шаг №1 — разметка гайки

Разметка гайки

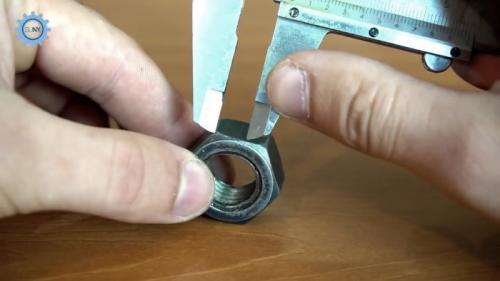

Делаем посадочное гнездо для сверла. Для этого с помощью штангель-циркуля размечаем гайку, как показано на фото выше. Разметку делаем с двух сторон гайки.

Шаг №2 — режем по разметке

Режем по разметке

Гайка с выпиленным пазом для сверла

2

В итоге должно получиться так, как показано на фото выше.

Шаг №3 — подготовка второй гайки

Вторая гайка на размер меньше

Накладываем сверху вторую гайку меньшего размера.

Шаг №4 — свариваем гайки

Свариваем гайки друг с другом

1

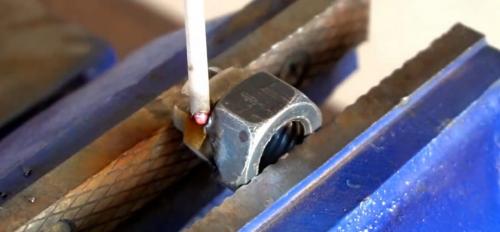

Фиксируем обе гайки в тисках, и прихватываем их электросваркой. Двух точек будет достаточно.

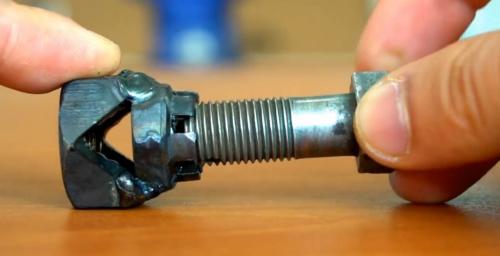

Приспособа готова к работе

2

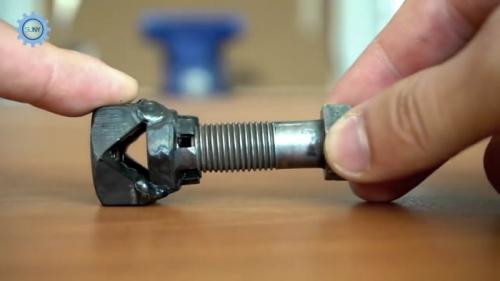

В целую гайку вворачиваем болт. Приспособление готово к использованию.

Шаг №5 — вставляем сверло

Вставляем сверло

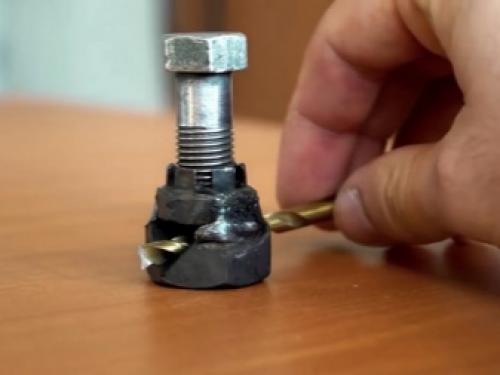

Вставляем сверло в приспособление и фиксируем его болтом так , чтобы его кончик немного выступал за грани гайки с пазом.

Шаг №6 — точим граней

Точим согласно граней гайки

1

Затачиваем сверло на наждаке или болгарке. Грани гайки стараемся не стачивать.

Заточка сверла окончена

2

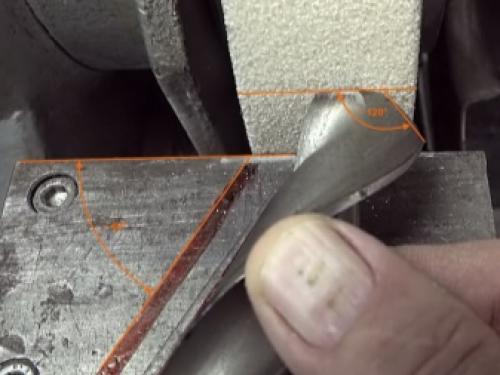

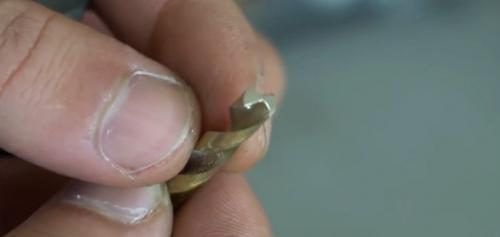

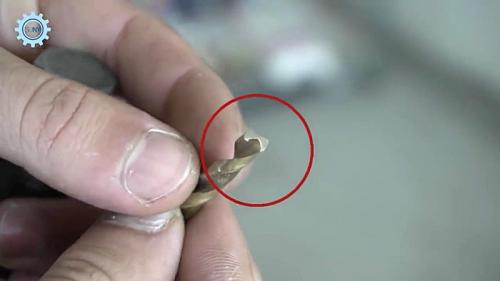

Сверло заточено. Угол в 120 градусов выдержан.

Wow!Awesome ideas With Drill Bits

Приспособление для заточки сверл своими руками: 2 варианта

Способ №2 – приспособа из дерева

Приспособление для заточки из деревянного бруска

Этот вариант подойдёт для тех, кто не умеет пользоваться сварочным аппаратом или не имеет к нему доступа. Принцип конструкции аналогичный.

Приспособление для заточки сверл из гайки. Процесс изготовления

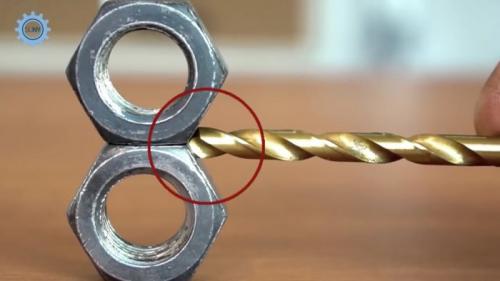

Особенностью шестигранной гайки является то, что две любые смежные ее грани сходятся под углом 120 градусов. Примерно такого же размера угол при вершине у спирального сверла для работы по твердым металлам. Это случайное совпадение можно использовать для изготовления приспособления для заточки спирального сверла.

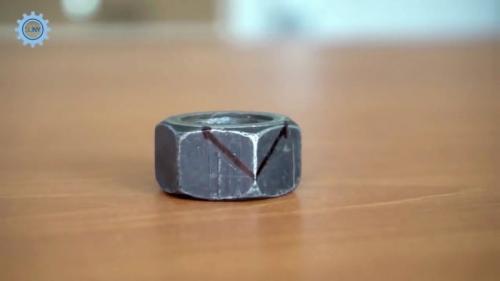

Для этого с помощью штангенциркуля и маркера на гайке намечаем линии реза, чтобы получилась треугольная прорезь, симметричная относительно диагонали, соединяющей два противоположных угла гайки. В нее будет продольно укладываться сверло перед процессом заточки.

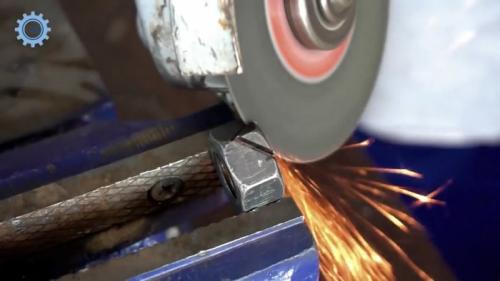

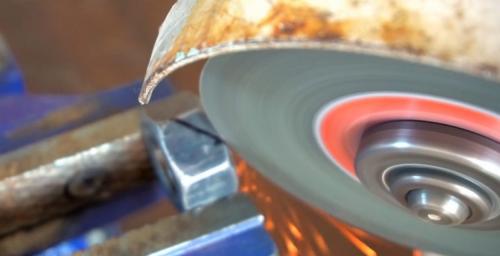

Для выреза намеченного треугольного паза в гайке, она зажимается в тиски и болгаркой осуществляются прорези по заранее проведенным линиям. Чтобы удалить отпиленные кусочки гайки можно воспользоваться плоскогубцами.

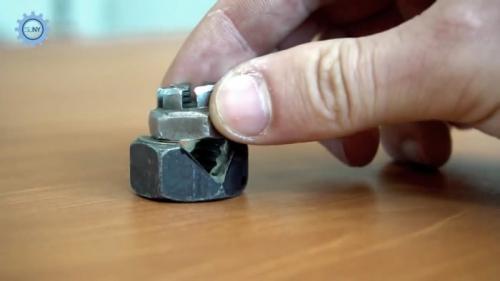

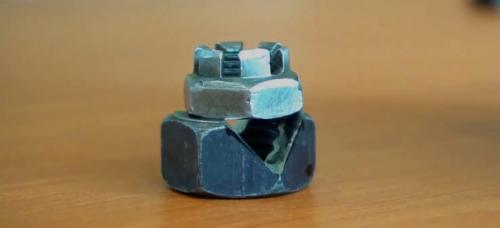

Далее берется корончатая гайка и своим основанием приваривается к первой гайке со стороны вырезанного паза. Причем необходимо соблюсти их абсолютную соосность, поскольку, когда будут затачиваться сверла маленького диаметра, болт, пройдя насквозь корончатую гайку, начнет вкручиваться в нижнюю гайку для того, чтобы прочно зажать сверло в ее пазу.

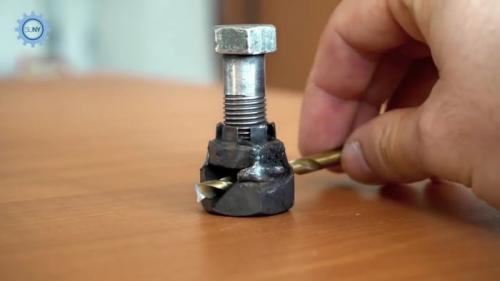

Теперь в корончатую гайку вкручиваем соответствующий болт, который будет надежно прижимать сверло, уложенное в паз для заточки на наждаке заточного станка.

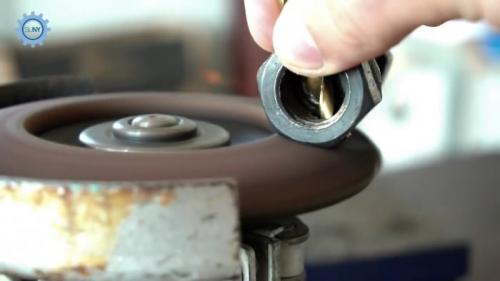

Остается лишь заточить сверло на наждачном круге, используя грани нижней гайки в качестве шаблона.

Для этого просто стачиваем выступающую часть сверла заподлицо с гранями гайки, с чем без труда справится даже ученик профтехучилища первого года обучения.

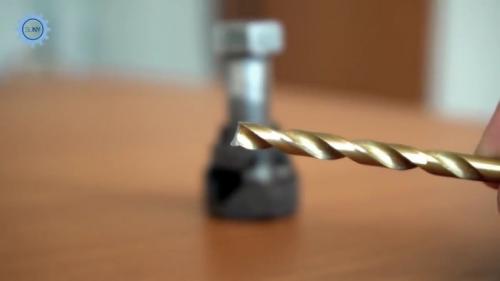

После окончания заточки, болт ослабляется, сверло вынимается из самодельного приспособления и может быть использовано по назначению.

Источник: https://stroika-i-remont.info/stati/samodelnye-prisposobleniya-dlya-zatochki-sverl-zatochnoe-prisposoblenie-iz-dvernoy-petli

Приспособление для заточки сверл на наждаке своими руками. Особенности

Приспособления для заточки сверл самодельного производства появились, вероятно, задолго до того, как их выпуск наладили промышленные предприятия. Самостоятельно изготовленные образцы отличаются, как правило, примитивностью, но зато своему изготовителю они обходятся в сущие копейки, а задачу могут решать не хуже покупного аналога.

Для собственноручного изготовления точилок используют любые подручные материалы, соответствующие техническим параметрам. Простейшим вариантом точила является втулка, которую устанавливают жестким способом на основании под удобным углом. Принципиальным моментом для подобного изделия является именно максимально надежная и стойкая фиксация.

Опытные мастера отмечают, что отклонение закрепленного сверла от втулки хотя бы на один градус уже чревато нарушением процедуры заточки, а значит, отрицательно скажется на эффективности работы сверла.

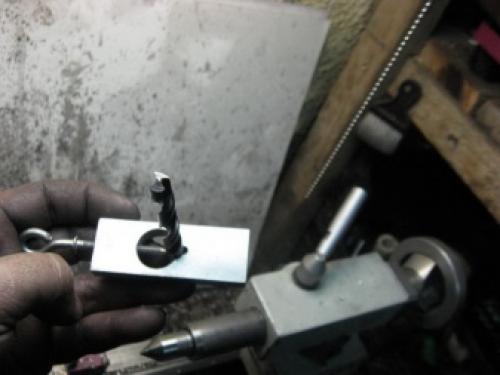

При наличии необходимых «деталей» и умения всегда можно несколько усовершенствовать конструкцию изделия. Для более надежной фиксации всегда можно внедрить в самодельный станок бруски с отверстиями, которые по диаметру как раз подходят к наконечникам. Иногда вместо них используют несколько небольших трубок из алюминия или меди.

Вне зависимости от того, какой вариант конструкции вы выберете для самостоятельного изготовления, следует помнить, что заточка любого инструмента, включая и сверла, предполагает наличие определенных специфических навыков, которые приобретаются только с опытом. Чаще всего подразумеваются следующие способности:

• хороший глазомер – чтобы правильно определить угол затачивания и достаточное расстояние на зазор между обрабатываемым наконечником и абразивной поверхностью;
• понимание принципов работы электротехнических устройств – чтобы правильно оценивать способность используемого двигателя точить те или иные сверла;
• ориентирование в специфике металлообработки – позволяет понять, как правильно точить сверло, какой должен быть угол его заточки, а также способствует своевременному выявлению необходимости восстановления остроты наконечника.

Не исключено, что первый самодельный экземпляр приспособления для заточки наконечников окажется неидеальным и потребует дополнительной регулировки или настройки, однако, важно не бояться неутешительных результатов, а пробовать, и со временем все получится.

Приспособление для заточки сверл в домашних условиях. Правила заточки свёрл

Во-первых, для проведения этого процесса потребуется или специальное оборудование, или специальные приспособления в виде насадок к дрелям или перфораторам. К первой группе относится заточной станок, на который насажен точильный камень. У рачительного хозяина такой станок небольших размеров в гараже или сарае всегда найдётся.

Сразу надо оговориться, что технология заточки зависит от типа сверла. Оно может быть коническим, винтовым, цилиндрически или одно- или двухплоскостным. Но необходимо понимать, что затачивать надо в любом случае только задние грани инструмента. При этом каждая грань должна быть одинаково заточена. Понятно, что вручную это сделать практически невозможно. Но небольших размеров сверла мастера точат именно вручную, для чего необходим определённый опыт в проведении этого типа работ.

Сверло винтовое по металлу Источник besplatka.ua

Есть некоторые отличия заточки свёрл разного типа. К примеру, одноплоскостное сверло отличается от других тем, что у него задняя стенка пера имеет всего одну плоскость. А угол наклона этой плоскости варьируется в диапазоне 28-30°. Именно эту плоскость и надо заточить. Здесь важно сверло подносить к вращающемуся точильному камню параллельно этой задней плоскости. При этом инструмент вращать нельзя, даже небольшое отклонение приведёт к неправильно проведённой операции.

Точно также затачиваются и двухплоскостные сверла. Только точить придётся две плоскости по отдельности. Здесь те же требования.

Что касается конических моделей, то главная задача – не нарушить конусность конструкции затачиваемой кромки. Поэтому инструмент подносят к вращающемуся точильному камню, прижимают сверло и делают им колебательные движения по конусу. Здесь важно не отрывать оснастку от камня. То есть процесс проводиться в одно касание.

И ещё одно пожелание – строго придерживаться формы кромки. Понятно, что это не всегда возможно, особенно, если сверло диаметром до 10 мм. Но для этой разновидности можно только выдержать задний угол. И этого бывает достаточно. Что касается свёрл большого диаметра, то специалисты рекомендуют кроме заточки кромок по плоскостям и с точным выдерживанием угла, проточить переднюю плоскость, тем самым улучшив конструкцию. Такие сверла более эффективны при сверлении.

Заточку надо проводить в одно касание Источник novate.ru

Для чего необходима подточка передней плоскости. Все дело в том, что, уменьшая угол наклона передней плоскости, увеличивается угол режущей кромки. А это увеличение стойкости инструмента к выкрашиванию металла с плоскости режущей кромки. К тому же надо добавить, что длина поперечной кромки резко уменьшается. То есть получается так, что кромка поперечины не режет, а скоблит металлическую заготовку. А точнее центральную часть высверливаемого места.

После заточки сверла также рекомендуется провести доводку. То есть убираются зазубрины, оставленные точильным камнем. Это обязательная процедура в заводских условиях. Именно это позволяет увеличить износостойкость инструмента. Если в домашних условиях есть возможность провести доводку, то её надо провести обязательно.

Обычно для доводки используют другие камни:

• из карбида кремния, он зелёного цвета, марка 63С, при этом лучше использовать круг зернистостью 5-6 и твёрдостью – М3-СМ1;
• из эльбора, здесь требуется зернистость 6-8.

Обратите внимание, что эти камни должны быть изготовлены на бакелитовой связке.

Камень для заточки сверла Источник i.ytimg.com

Как делаются качели из дерева и металла: от чертежей и выбора места до монтажа, фото

Приспособления для точения свёрл на станке

Держать в руках сверло и точить его на станке, на котором камень крутиться с большой скоростью, сложно. Нужно иметь большой опыт, чтобы «не запороть» инструмент. Поэтому в продаже есть специальные приспособления, которые облегчают проведения этой операции.

На рынке можно приобрести простые устройства. Есть и достаточно сложные с электродвигателями, которые не только удерживают сверло в требуемом положении, но и производят подачу инструмента к точильному камню в автоматическом режиме. Последние чаще используются для заточки спиральных свёрл. Но такие устройства стоят немалых денег, поэтому приобретаются профессиональными точильщиками.

Приспособление для заточки сверл своими руками чертежи. 9 рабочих хитростей, как идеально заточить сверло

При желании в интернете можно найти огромное количество чертежей для изготовления самодельных устройств, при помощи которых можно затачивать сверла.

Однако чаще всего все эти «зарисовки» технически очень сложные — простому обывателю в них не разобраться.

Можно, конечно, попробовать заточить сверла вручную на заточном станке, держа инструмент под углом 60 градусов. Однако и в этом случае очень трудно добиться идеальной заточки, чтобы не было смещения центра.

Впрочем, есть альтернативный вариант — использовать самодельное приспособление для заточки сверл. Сделать такое устройство под силу каждому мастеру.

Заточное приспособление из дверной петли

Никогда ничего не выбрасывайте на свалку. Потому что даже старая дверная петля может пригодиться вам в домашней мастерской.

Например, из нее можно изготовить очень простое, но полезное приспособление, которое поможет вам заточить сверло на электроточиле.

Механизм работы самодельного заточного приспособления основан на поворотном движении дверной петли.

Нижняя часть петли будет фиксироваться на подручнике, а верхняя будет перемещать сверло. Для того, чтобы надежно зафиксировать нижнюю часть петли на подручнике, потребуется приварить металлический уголок 25х25 мм, после чего просверлить в нем отверстие и нарезать резьбу под болт М6.

На следующем этапе работ нужно выставить правильный угол заточки сверла, использую для этого отрезок стального уголка, который необходимо приварить к петле, и обычную школьную линейку с транспортиром.

Для проверки правильности выставленного угла используйте сверло с заводской заточкой — оно должно соприкасаться всей плоскостью кромки пера.

Далее потребуется приварить к конструкции шпильку М8 с заранее подготовленной прижимной гайкой из металла толщиной 4 мм. Самодельное устройство готово!

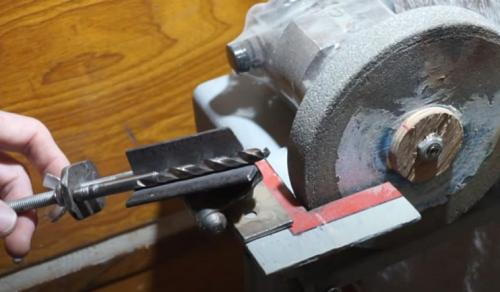

Используя данное самодельное приспособление, вы без труда сможете затачивать сверла по дереву и металлу разной длины и размеров.

Очень полезная и удобная в применении вещь. Пошаговый процесс изготовления заточного устройства показан на

Устройство для заточки сверл своими руками из дверной петли

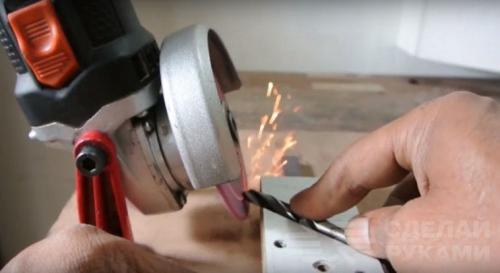

Заточка сверла с помощью угловой шлифмашинки

При заточке сверл вручную на наждаке нет гарантии, что заточка получится качественной.

Поэтому лучше всего использовать самодельные приспособления и подручные средства, которые найдутся практически в каждой мастерской — например, угловую шлифовальную машину.

Основные этапы работ

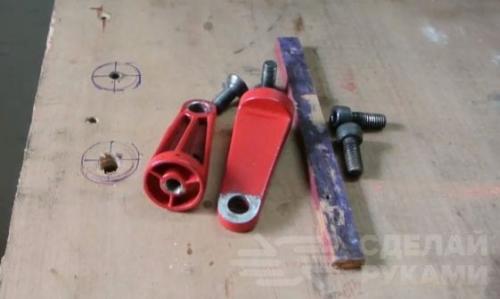

В первую очередь необходимо сделать основание для монтажа болгарки, которое также будет выступать в качестве рабочего стола. Для этого можно использовать подходящий по размерам лист фанеры толщиной 20 мм.

После этого крепим УШМ к основанию при помощи специальных вертикальных кронштейнов с винтами, благодаря которым болгарка может устанавливаться под нужным углом относительно основания.

Используя транспортир с длинной линейкой, выставляем требуемый угол наклона корпуса инструмента (в данном случае 125 градусов).

В прямоугольной дощечке из фанеры при помощи ручного фрезера выбираем две «канавки» под сверла под углом 118 и 130 градусов.

С обратной стороны дощечки нужно выбрать продольный паз под направляющую рейку, которая крепится к основанию. Таким образом, шаблон из фанеры для заточки сверл получился подвижным.

Само основание крепим к верстаку при помощи струбцин или на саморезы.

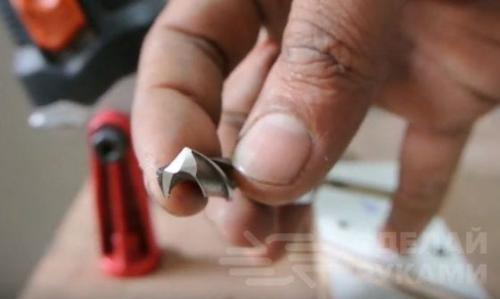

Устанавливаем сверло по металлу в «гнездо» и выполняем его заточку. Делается это очень быстро и точно.

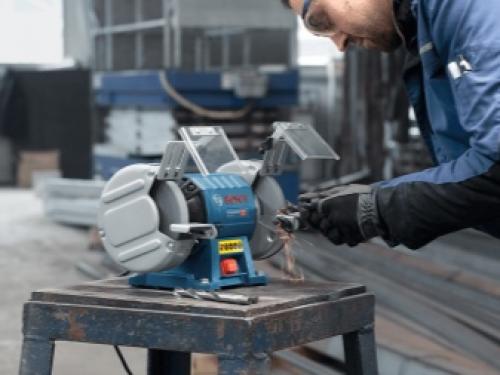

Приспособление для заточки сверл на наждаке. Виды станков

Приспособления для заточки свёрл выпускаются промышленно. Диапазон и сфера деятельности, для которой он предназначен, резко ограничены. Самодельные приборы имеют ряд положительных особенностей.

1. Мастер, в чьей мастерской устройства и приспособления изготовлены собственноручно, экономит на покупке промышленных станков. Станок для заточки свёрл – не исключение.
2. Самодельщик обретает опыт, который поможет ему работать эффективнее, оперативнее, чем раньше. Изготовив какой-либо прибор своими руками, специалист обогатит свои практические знания, станет более профессионально использовать отдельные устройства и приспособления. Точило – как и любой инструмент – сделанное самостоятельно, ценится лишь оттого, что на его изготовление были потрачены не просто конкретные материалы, но и время.

Покупные же точила различаются по конкретным видам:

• станки со стандартным функционалом – размеры мало отличаются от их устройств-предшественников, с которыми они сходны;
• устройства с регулируемыми значениями характеристик.

То есть, если станок рассчитан изначально под заточку свёрл для обработки стали, он вряд ли подточит другие свёрла, исключительно предназначенные для медных и алюминиевых сплавов. Регулируемый станок даёт возможность оперативно подточить и те, и другие свёрла – отпадает нужда держать в наличии несколько станков, занимая драгоценное рабочее пространство в ящиках верстака и шкафов, где должно быть место и для иного инструментария.

Нерегулируемый станок – механизм для корпуса всего устройства, закрепляется неподвижно (относительно станины). Его нельзя перенести. Второй же служит насадкой для дрели, высокоскоростного шуруповёрта или даже привода болгарки с переходником – а значит, отрегулировать его не составит труда.

Простое приспособление для заточки сверл. Простейшие заточные приспособления

Прежде чем приступать к самостоятельной заточке сверла (даже с использованием простейших приспособлений), следует хорошо изучить устройство и геометрические параметры его режущей части.

Одним из простейших приспособлений, при помощи которого заточка сверла может быть выполнена достаточно качественно, является зажим, называемый «Стриж». Чтобы заточить сверло при помощи такого зажима, вам потребуется само приспособление и точильный станок, оснащенный надежным подручником.

Схема приспособления

Процесс заточки сверла с применением зажима «Стриж» выглядит следующим образом.

1. Инструмент фиксируется в зажиме под углом, под которым должны располагаться режущие кромки.
2. Уперев приспособление к подручнику точильного станка, его вместе с зафиксированным сверлом начинают медленно подводить к рабочей поверхности вращающегося абразивного круга . При этом важно контролировать, чтобы угол, под которым затачивается режущая кромка, оставался всегда постоянным.
3. Сформировав режущие грани сверла, переходят к обработке его задней поверхности (затыловке), при этом не меняя угла заточки.

Заточка сверла с помощью приспособления-держателя

При использовании такого приспособления, предполагающем, что углы выполняемой заточки контролируются визуально, следует обязательно применять шаблон, чтобы проверять правильность осуществления процедуры.

Успешное использование такого приспособления для заточки сверл подразумевает наличие определенных навыков, которые лучше получить, потренировавшись на бракованных инструментах.

Приступая к самостоятельной заточке сверл, какое бы приспособление или оборудование вы ни использовали, следует также познакомиться со специальными таблицами, в которых содержится информация о геометрических параметрах сверл, используемых для обработки различных материалов.

Таблица 1. Углы заточек сверл для различных материалов

Применять такое простейшее устройство для заточки сверл, каким является зажим «Стриж», целесообразно в тех случаях, когда необходимость в выполнении такой процедуры возникает не слишком часто и к качеству сверления не предъявляются слишком высокие требования. В тех же случаях, когда затачивать инструмент приходится достаточно часто, а точность такой процедуры очень важна, лучше использовать специальный точильный станок для сверл, который можно приобрести или изготовить своими руками.
