Установка духового шкафа: шаг за шагом

Установка духового шкафа: шаг за шагом

Классическим вариантом считается установка духового шкафа под варочной панелью.

Но сегодня многие пользователи уходят от этого, выбирая другое решение для себя, установку встраиваемого духового шкафа выше рабочей поверхности. Так удобнее следить за приготовлением, ставить и вынимать блюда, да и малышам сложнее дотянутся до техники.

Если вы тоже задаётесь вопросом, как установить духовой шкаф в гарнитур, то перед покупкой стоит подготовить нишу.

Так как размеры ниши должны соответствовать духовке.

Даже если будут мелкие огрехи, то техника может не стать или работать неправильно. Обратите внимание, что стены ниши по отношению к дну и потолку располагаются строго перпендикулярно. Перекосов быть не должно.

Советуем, между нишей и духовкой оставить:

• Внизу 9 см.
• Сверху 5 см.
• Сбоку 4 см.

Этого расстояния вполне хватит для хорошей вентиляции.

Теперь о том, как подготовить место установки. Для начала изучите техническую документацию.

Учтите, что духовку лучше ставить рядом с мебелью, которая может выдерживать большие температуры рядом (около 50 градусов).

Нельзя ставить прибор рядом с тем, что может легко загореться – шторы, масло, полотенца и прочее. А также с холодильником. Устанавливать электрический духовой шкаф стоит недалеко от розетки, но которая расположена выше, чем 10 см от пола.

Варианты монтажа:

• Под рабочей поверхностью в шкафчике. Если у вас самостоятельный духовой шкаф, то необязательно, чтобы над ним была варочная панель. Такое размещение позволят сэкономить место на столешнице.
• В высоко шкафу-пенале. Такой вариант подойдёт, если кухня большая, плюс станет проще следить за приготовлением еды и ухаживать за техникой.
• В высоком шкафчике. Он, как правило, стоит с самого края и ещё держит на себе другие приборы, микроволновку, например. Подходит для обычных по размеру кухонь.
• На рабочем островке. Вариант для просторных столовых, а также если вы готовите довольно редко.
• В углу. Если убрали раковину, главное, чтобы дверцы духовки открывались легко.

В кухонном гарнитуре, где будет установлен духовой шкаф, сзади делают отверстия для кабеля и шланга, по которому идёт газ. После тумбу возвращают на место и начинаются сам монтаж.

Связанные вопросы и ответы:

Что такое духовой шкаф и для чего он нужен

Шкаф духовой промышленного назначения – это тепловой прибор, оснащенный мощной системой нагрева. Используется для приготовления пищи в больших объемах.

Духовой шкаф популярен в столовых, ресторанах, в некоторых магазинах, где продают выпечку собственного производства. Современные предприниматели стали устанавливать такие агрегаты даже в кофейнях. Это помогает расширить ассортимент и привлечь посетителей свежеиспеченными вкусностями к кофе. И, заметьте, в кафе, где можно купить булочку или пирожок, что называется «с пылу с жару», намного больше клиентов, чем в тех заведениях, где предлагают один лишь горячий напиток.

Духовой шкаф часто называют жарочным, отождествляя эти понятия. Эти два агрегата, действительно, похожи, различия отмечаются лишь в способах приготовления. Как правило, в духовом шкафу выпечка пропекается и подрумянивается равномерно без вмешательства человека. В жарочных, напротив, происходит своего рода зажарка. Духовые шкафы идеальны для выпечки хлебобулочных и кондитерских изделий, жарочные для приготовления рыбы, мяса, а также чебуреков, беляшей.

Оба агрегата необходимы в точках общепита, однако для работы кофейни или небольшого кафе предпочтительнее остановить выбор на духовке, либо приобрести оба прибора одновременно.

Большинство начинающих бизнесменов плохо разбираются в подобной технике и часто приобретают не то, что нужно. Ведь в огромном ассортименте и функционале легко запутаться. Наша статья поможет вам определиться с выбором духового шкафа для бизнеса.

Виды

Благодаря большому разнообразию теплового оборудования, человек может подобрать для себя оптимальную, удобную и производительную модель. Итак, разбираемся с классификацией духовых шкафов.

Их можно разделить по следующим принципам:

• по способам нагрева: газовые и электрические;
• по габаритам: одно, двух, трехсекционные;
• по способам установки: встраиваемые, напольные, настольные;
• по методам управления: зависимые, независимые.

Газовые и электрические

В зависимости от способов нагрева выделяют газовые и электрические шкафы. Первый вариант постепенно уходит в прошлое. Газовыми духовками чаще пользуются в быту или небольших точках общепита. Современные же предприниматели предпочитают электротехнику. Несмотря на то, что приходится платить за электричество. Почему так?

Во-первых, далеко не все территории России оснащены газопроводами. Это тяжелый, серьезный и затратный метод. Если в арендованном вами помещении для кофейни или кафе газ уже подведён, проблем не будет. А если нет, отдайте предпочтение электрическому оборудованию.

Во-вторых, газовые приборы имеют существенный недостаток: неравномерный нагрев. Но эта проблема решаема, если шкаф оснащен вентилятором, который будет распределять жар по всей площади шкафа.

В электрических духовых шкафах намного больше опций. Это расширяет возможности оборудования. Такие агрегаты обеспечивают точную и стабильную температуру, которую вы сможете регулировать. Большое наличие разных функций делает электрошкафы функциональными и более удобными для промышленных сфер. Бывают модели с варочными поверхностями. Это отличный вариант для кофейни.

Какие материалы и инструменты необходимы для установки духового шкафа

Основных правил, которые нужно учитывать при установке духовых шкафов, немного, но о них лучше не забывать. Итак, необходимо помнить о следующем.

• В самую первую очередь обращайте внимание на рабочий треугольник: зоны хранения, мойки и приготовления пищи. Лучше расположить эти зоны так, чтобы получился идеальный равносторонний треугольник.

• Следует учитывать высоту установки духового шкафа. Она должна быть максимально комфортной: хозяйкам часто приходится проверять, готовы ли блюда, женщины не должны при этом наклоняться слишком низко, в противном случае будет болеть спина. Лучше расположить духовку на высоте 50-80 см от пола, однако, в любом случае рекомендуется учитывать свой рост. Располагайте панель управления, цифровой дисплей на уровне вашей головы, чтобы не пришлось ее задирать или наклоняться.

• Не ставьте панель для варки и духовой шкаф неподалеку от холодильника , в противном случае это может очень плохо повлиять на все устройства. Не прислоняйте подобные устройства к стене, лучше оставлять несколько сантиметров.
• Не располагайте газовый духовой шкаф и панель для варки очень далеко от труб. Если вы вдруг почувствуете, что запахло газом, потребуется сразу подобраться к перекрывающему его крану. Гибкая подводка не должна быть очень длинной, в противном случае она может легко повредиться.
• При осуществлении монтажных работ обязательно предусмотрите розетку. При наличии электроподжига и электрических духовых шкафов это обязательное условие. Проследите за тем, чтобы розетка находилась неподалеку от духовки, так будет значительно удобнее ее использовать.

• Помните о том, что использование кухонной бытовой техники должно быть максимально удобным , к тому же ничто не должно мешать передвижению по кухне во время готовки. Двери духового шкафа должны легко открываться вниз, противень выдвигаться без значительных затруднений.

Как выбрать место для установки духового шкафа

У электрических духовок намного больше преимуществ. У них больше функциональных возможностей и к тому же, их установка не потребует больших сложностей и вызова мастера из газовой службы. Подключение духового шкафа к электросети вполне может быть выполнено самостоятельно. Главное — определиться с местом и способом монтажа духовки.

Как определить способ монтажа

Правильно установить дома электрический духовой шкаф не сложно, здесь важнее определить метод его монтажа. Способ монтирования этих приборов (т.е. установка духового шкафа) обычно зависит от разных критериев.

1. Зависит ли модель вашего прибора от варочной панели (т.е. связаны они между собой или нет). Если они зависят друг от друга, то подключение варочной панели и духового шкафа придется выполнять к одной и той же розетке. Если же модель прибора независима, панель и духовой шкаф можно устанавливать отдельно, а на него (при желании) можно устанавливать варочную панель, которая может быть даже газовой в целях экономии.
2. Также важным моментом является знание мощности своего устройства . Если она не превышает 3,5квт, можно подключать прямо к розетке. При более высокой мощности прибора нужно выполнить отдельный вывод силового кабеля от распределительной коробки, и к нему уже может быть подключена розетка для духового шкафа.
3. Немаловажным обстоятельством также является качество электропроводки в вашем доме. Сможет ли она выдержать большие нагрузки? Тут два варианта развития событий. При первом варианте необходимо полностью поменять старую проводку на новую, способную выдерживать большие нагрузки. Или же придется приобретать духовку меньшей мощности.

Источник: https://stroika-i-remont.info/stati/ustanovit-duhovoy-shkaf-bez-truda-proverennye-sovety

Как правильно подготовить место для установки духового шкафа

Весь процесс установки можно разделить на 3 части: 1-я – это продолжение подготовки, вторая – непосредственно монтаж встроенной духовки, 3-я – соединение духовки с магистралью подачи газа. Разберем все по полочкам, чтобы оставалось как можно меньше вопросов на тему, как правильно установить и подключить духовой шкаф к газу в жилом помещении.

Этап #1 –  распаковка и изучение инструкции

Первым этапом многие пренебрегают, хотя исправность техники – одно из условий правильного функционирования ее в дальнейшем.

Чтобы убедиться, что духовка готова к монтажу, распакуйте ее и проверьте со всех сторон, а именно:

• Лицевую сторону, на которой расположена панель управления и дверца духовки – на них не должно быть царапин, трещин, вмятин, пятен. Защитную пленку до окончания монтажа снимать не рекомендуется.
• Заднюю стенку, где на видимых или скрытых под крышками частях находятся элементы для подключения агрегата к электричеству и газу.
• Внутренние поверхности, расположенные за дверцей.
• Выступающие элементы – механические ручки для регулировки мощности и установки режимов, ручку дверцы.

Затем возьмите техпаспорт и проверьте комплектацию: противни, решетки, оборудование для гриля, установочный и крепежный набор.

Комплект для установки – это пара направляющих и несколько саморезов с шайбами. Не удивляйтесь – для монтажа современной техники большого количества крепежных деталей не требуется.

Инструкция для установки – это чертежи, схемы и порядок действий, представленный в виде списка. Чертежи рекомендуем изучить еще при заказе кухонного гарнитура, чтобы не возникло расхождений в размерах

Убедившись, что все в порядке и на месте, можно заняться подключением шланга, проводов и монтажом корпуса шкафа в нишу – обычно эти мероприятия происходят одновременно.

Этап #2 – подготовка ниши для монтажа

Размеры духовых шкафов стандартны, как и кухонные гарнитуры, но нужно проследить, чтобы габариты подготовленной ниши и шкафа совпадали. Для этого духовку вставляют в нишу – она должна войти плотно, но с небольшим зазором для крепления на направляющие.

Для обеспечения циркуляции воздуха в нижней панели, под духовым шкафом, вырезают небольшую секцию, ширина которой равняется ширине агрегата, а высота – примерно 10 мм. С этой же целью оставляют небольшой зазор между стеной и задней стенкой прибора

Согласно чертежу, духовку устанавливают или прямо на дно ниши, или на направляющие, закрепленные по бокам или на верхней панели – по рекомендации производителя. Последний штрих – закрепление корпуса саморезами, чтобы при эксплуатации он не потерял стабильность.

Подключение электропровода и шланга производят еще до того, как окончательно зафиксируют корпус.

Этап #3 – подключение и тестирование

Могут потребоваться инструменты и материалы:

• отвертка;
• газовый ключ;
• разводной ключ;
• фум-лента;
• мыльный раствор.

По нормам, длянеобходим отдельный отвод трубы с установленным краном для отсечения подачи газа в случае ремонта или аварии. Подводка присоединяется через диэлектрическую вставку, которая обеспечивает дополнительную защиту.

Как правильно подключить духовой шкаф к электросети

Чтобы правильно подобрать кабель, розетку, а также вилку для подключения духового шкафа, если таковой нет в комплекте, нужно определить мощность плиты. Для этого обращаемся к техническому паспорту электроприбора, в котором будет указана номинальная мощность и схема подключения духового шкафа.

Многие задаются вопросом «какой кабель нужен для подключения духового шкафа», мощность которого не превышает 3,5 кВт. Для решения данной задачи подойдет плоский трехжильный кабель с жилами сечением 2,5мм2, например, кабель ВВГ-П 3х2,5-0,66 производства АО «Кавказкабель, соответствующий требованиям ГОСТ 31996-2012. Кабель данного завода имеет цветовую маркировку жил: белый, синий и желто-зеленый (ж/з). Кроме того, чтобы выполнить подключение электрического духового шкафа к электросети, также будут нужны:

• подрозетник (монтажная коробка);
• розетка для подключения духового шкафа на ток 16А с контактом заземления типа SCHUKO (немецкий стандарт);
• вилка (если в комплекте с духовым шкафом ее нет).

Чтобы обеспечить дополнительную защиту от поражения электрическим током, подключение в электрощите рекомендуется производить через дифференциальное устройство (УЗО, дифференциальный автомат). Такое устройство рекомендуется заранее предусмотреть в щите или установить в нем. Если также предполагается установка электрической варочной панели, то духовой шкаф и варочная панель могут быть подключены от одного дифавтомата, выбранного по общей нагрузке.

Прежде чем прокладывать кабель, необходимо провести строительные работы, чтобы подготовить стены к монтажу кабеля и розетки. Подготовительные работы для подключения духового шкафа проводятся так же, как описано в нашей предыдущей статье «Подключение варочной панели» .

В штрабе производим прокладку и крепление силового кабеля ВВГ-П 3х2,5 до предполагаемого места установки розетки, к которой будет производиться подключение электрического духового шкафа. При этом конец кабеля в монтажной коробке должен иметь запас длины для повторного соединения.

Необходимо отметить, что выбор места установки розетки следует выполнять на удобной для эксплуатации высоте (до 0,9 метра от уровня пола), но при этом она не должна находиться за духовым шкафом. Лучше всего устанавливать розетку с правой или левой стороны от духовки.

После прокладки и фиксации кабеля производим в щите его подключение к защитному аппарату в следующей последовательности:

• Жилу кабеля, имеющую цветовую маркировку белого цвета, подключаем к нижней клемме дифференциального автоматического выключателя с гравировкой «2»;
• жилу кабеля с цветовой маркировкой синего цвета – к нижней клемме с гравировкой «N» дифференциального автоматического выключателя;
• желто-зеленую жилу кабеля - к любой винтовой клемме шины заземления.

После выполняем отделочные работы и осуществляем монтаж и установку электрофурнитуры. В монтажной коробке кабель зачищаем и производим подключение розетки:

• жилы кабеля ВВГ-П 3х2,5 с изоляцией белого и синего цветов подключаем к крайним клеммам розетки. Если клеммы розетки имеют маркировки «L» и «N», то в таком случаем жилу белого цвета подключаем к клемме с маркировкой «L», а синего – к «N»;
• жилу кабеля с желто-зеленой расцветкой – к центральной клемме, имеющей маркировкуили РЕ.

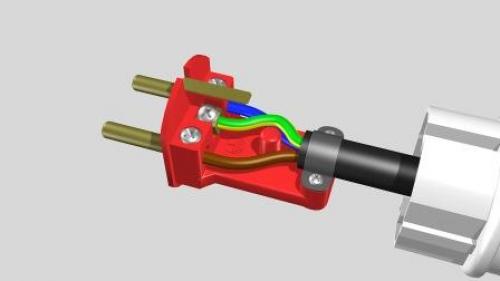

Если в комплекте с духовым шкафом нет вилки, то необходимо выполнить ее подключение. Для этого заранее приобретенную вилку, рассчитанную на ток 16А, разбираем и пропускаем зачищенный и опрессованный провод духового шкафа через специальное отверстие в корпусе. Выполняем подсоединение:

• жилы с изоляцией коричневого (черного или др.) и синего цветов – к крайним болтовым соединителям вилки;
• жилу с изоляцией желто-зеленого цвета – к центральному болтовому соединению вилки с маркировкой заземления.

После этого фиксируем провод и собираем вилку. Теперь можно произвести проверку работоспособности, выполнив подключение электрического духового шкафа к розетке и подключив питание в электрическом щитке (необходимо взвести рычаг дифавтомата). Если все функционирует нормально, можно выполнять монтаж духового шкафа в специально подготовленной для этого нише.
