Маркировка светодиодов по мощности и напряжению.

Маркировка светодиодов по мощности и напряжению.

Сокращение DIP расшифровывается как Direct In-line Package. Именно их в первую очередь начали массово выпускать в недалеком прошлом.

Трудно представить, но первые неказистые экземпляры для рядовых пользователей стоили от 200$ за штуку.

На сегодняшний день они уже не так распространены, но все же применяются:

• в устройствах индикации

• в панелях электронных приборов

• световых табло

• или елочных украшениях

По форме корпуса они могут быть круглыми, овальными или прямоугольными. Самые популярные типоразмеры с выпуклыми линзами – 3,5,8,10мм.

Напряжение питания 2,5-5В, при токе до 25мА.

Бывают разноцветными и многоцветными (RGB). Это когда в одном корпусе спрятано 3 перехода, а внизу есть 4 вывода.

В электрических схемах все светодиоды обозначаются как обычный диод с двумя стрелочками.

Обратите внимание

Несмотря на малые размеры и свою “древность”, отдельные модели из-за специфической формы корпуса, могут выдать в 1,5-2 раза больше яркости, чем некоторые SMD.

К тому же потребление энергии у DIP меньше чем SMD, да и стоят они дешевле. Однако SMD технология не стоит на месте и с каждым годом их параметры стремительно сближаются.

Вот таблицы с основными техническими характеристиками (сила света, рабочее напряжение, сила тока, угол свечения, цена) для индикаторных светодиодов DIP разных типоразмеров.

Как узнать, какой светодиод стоит в лампе. Какие бывают светодиоды

Светодиод (обозначается СД, СИД, LED в англ.) представляет собой прибор, в основе которого лежит искусственный полупроводниковый кристаллик. При пропускании через него электротока создается явление испускания фотонов, что приводит к свечению. Данное свечение имеет очень узкий диапазон спектра, и цвет его находится в зависимости от материала полупроводника.

Светодиоды вполне могут заменить обычные лампы накаливания

Светодиоды с красным и желтым свечением производят из неорганических полупроводниковых материалов на базе арсенида галлия, зеленые и синие изготавливают на основе индия-галлия-нитрида. Чтобы увеличить яркость светового потока используют различные присадки или применяют метод многослойности, когда слой чистого нитрида алюминия размещают между полупроводниками. В результате образования в одном кристаллике нескольких электронно-дырочных (p-n) переходов, яркость его свечения возрастает.

Различают два типа светодиодов: для индикации и освещения. Первые используют для индикации включения в сеть различных приборов, а также как источники декоративной подсветки. Они представляют собой цветные диоды, помещенные в просвечивающийся корпус, каждый из них имеет четыре вывода. Приборы, излучающие инфракрасный свет, используют в устройствах для удаленного управления приборами (пульт ДУ).

В области освещения используют светодиоды, излучающие белый свет. По цвету различают светодиоды с холодным белым, нейтральным белым и теплым белым свечением. Существует классификация применяемых для освещения светодиодов по способу монтажа. Маркировка светодиода SMD означает, что прибор состоит из алюминиевой или медной подложки, на которой размещен кристаллик диода. Сама подложка располагается в корпусе, контакты которого соединены с контактами светодиода.

Применение светодиодной подсветки в интерьере кухни

Другой тип светодиодов обозначается OCB. В таком приборе на одной плате размещается множество кристаллов, покрытых люминофором. Благодаря такой конструкции достигается большая яркость свечения. Такую технологию используют при производствес большим световым потоком на относительно малой площади. В свою очередь это делает производство светодиодных ламп наиболее доступным и недорогим.

Обратите внимание! Сравнивая лампы на SMD и COB светодиодах можно отметить, что первые поддаются ремонту путем замены вышедшего из строя светодиода. Если не работает лампа на COB светодиодах, придется менять всю плату с диодами.

Маркировка светодиодных ламп. Упаковка светодиодной лампы

Первое место, где будет размещена маркировка, естественно, это упаковка самой лампы. Здесь находится вся необходимая нам информация. Правда, не всегда понятно что с ней делать и как понимать.

Рассмотрим несколько примеров упаковок:

Маркировка светодиодных ламп

Маркировка светодиодных ламп

Маркировка светодиодных ламп

Как видите, на каждой из них есть похожие показатели, это яркость лампы в люменах, ее потребляемая мощность, цветопередача, температура цвета, а также еще несколько непонятных пиктограмм. Но давайте обо всем по порядку.

Мощность

На этикетке светодиодной лампы обязательно указывается мощность. Это количество тока, которое лампа будет потреблять за час. Например, мощность 15 Ватт значит, что эта лампочка за один час работы использует только 15 Ватт энергии, а чтобы набрать один Киловатт, ей понадобится работать аж 66 часов. Обычно мощность светодиодных ламп находится в пределах 1 — 25 Ватт. Это те же самые Ватты, к которым мы привыкли при использовании ламп накаливания. Но теперь мы не можем оценивать по ним яркость как раньше. Светодиоды от разных производителей могут потреблять разное количество тока при одной и той же ярости, поэтому для измерения этого параметра теперь используются люмены, а Ватты означают только то, что они на самом деле означают — потребление энергии.

Срок службы

Иногда производители светодиодных ламп указывают на упаковках срок службы лампы. Важно понимать, что срок службы, это величина очень приблизительная. Он зависит от многих факторов, например, стабильности сети питания, окружающей среды, качества диода и т д. В нормальных условиях, по статистике, светодиодные лампы могут работать до 50 000 часов. Но производители часто указывают меньшую цифру, например, 20 000 часов и два года гарантии.

Класс энергоэффективности

Маркировка светодиодных ламп

Еще в 1992 году директивой Евросоюза производители электроприборов были обязаны указывать на упаковке уровень энергоэффективности EC. Это значение показывало насколько эффективно прибор использует энергию. Класс обозначался латинскими буквами от A до G. Класс A означал минимальное использование энергии и самую высокую эффективность, а класс G — самое высокое потребление энергии. По сути, это отношение потребляемой лампой мощности к продуцируемому световому потоку. С изобретением светодиодных ламп были введены классы A+ и A++, показывающие еще более высокую эффективность. По этому классу легко сравнивать товары и выбрать более эффективную лампу.

Маркировка smd светодиодов. Виды SMD-светодиодов: характеристики, маркировка, особенности

SMD означает Surface Mounted Device, что с английского переводится как компоненты, предназначенные для поверхностного монтажа. Эта технология изготовления электронных компонентов на печатной плате. Основным отличием технологии от традиционной (сквозного монтажа в отверстия) выступает то, что компоненты монтируются без отверстий и только со стороны токопроводящей дорожки. Их приклеивают, а затем припаивают.

Особенности SMD-светодиодов

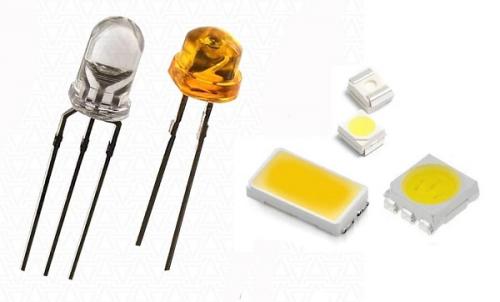

Первые LED-светильники производились с применением обычных светодиодов. Они оснащены аксиальными (проволочными) достаточно длинными выводами, которые предназначены для монтажа в отверстия в плате.

У светодиодов типа SMD есть только небольшие контактные площадки, которыми устройства монтируются прямо на плату. Это планарные (плоские) выводы, не требующие отверстий в плате. Ввиду простоты такого монтажа после появления SMD-компонентов его доверили роботизированным системам, которые делают все автоматически. Это сделало изготовление осветительных приборов более экономичным.

Еще одним преимуществом SMD-светодиодов стала возможность изготовления миниатюрных, но мощных диодов. Это связано с улучшенным отводом тепла от кристаллов. Они почти лежат на плате, а еще имеют короткие и массивные выводы. Этим и обусловлена возможность эффективного отвода тепла от мощных кристаллов. Хотя многие из них все-таки нуждаются в подборе и расчете радиатора . Снаружи для защиты от окружающей среды их заливают компаундом, часто с добавлением люминофора, который выравнивает цветовую характеристику диода.

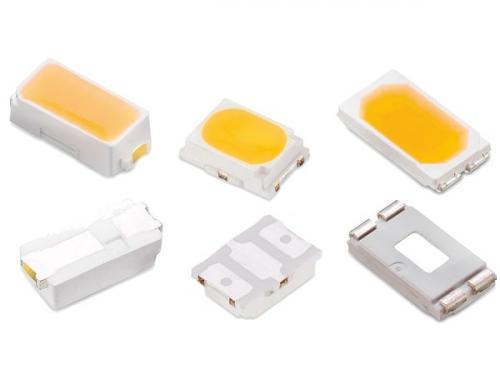

Характеристики и виды SMD-светодиодов

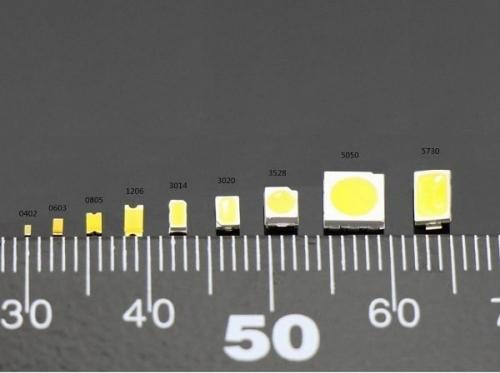

Первое, с чем стоит разобраться, – это маркировка SMD-светодиодов. В общем виде в обозначении присутствует аббревиатура SMD и 4 цифры, например, SMD 3528. Это один из самых распространенных типоразмеров SMD-светодиодов. В данной маркировке отражаются только размеры в миллиметрах: 3528 означает 3,5х2,8 мм. Соответственно, SMD 5050 имеет размеры 5,0х5,0 мм, а SMD 5730 – 5,7х3,0 мм.



Различия наблюдаются и в отношении ряда других параметров. Самые значимые характеристики SMD-светодиодов приведены в таблице.

Уго светодиода. Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

• ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
• ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
• ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

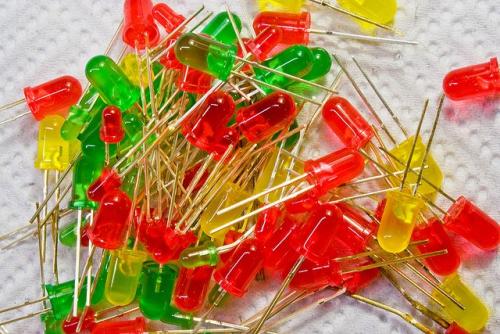

Как узнать ток светодиода. Как определить ток светодиода

Светодиоды широко используются в современной электронной аппаратуре. К числу их несомненных достоинств относятся небольшие размеры и яркое свечение. Но для того чтобы светодиод исправно работал, необходимо правильно установить его рабочий ток.

Вам понадобится

• - тестер (мультиметр);

Инструкция

1

Светодиоды могут исправно служить многие годы, одна быстро выходят из строя, если работают при повышенной силе тока. Чтобы правильно рассчитать силу тока, надо знать напряжение, на которое рассчитан конкретный светодиод.

2

Напряжение питания большинства светодиодов можно определить по цвету их свечения. Так, для белых, синих и зеленых светодиодов напряжение питания обычно составляет 3 В (допустимо до 3,5 В). Красные и желтые светодиоды рассчитаны на питающее напряжение 2 В (1,8 – 2,4 В). Большинство обычных светодиодов рассчитаны на ток 20 мА, хотя есть светодиоды, для которых сила тока может превышать 150 мА.

3

Оценить номинальный ток неизвестного светодиода при отсутствии справочных материалов достаточно сложно. Смотрите на колбу - чем она больше, тем выше обычно номинальный ток. Одним из признаков того, что установленный ток выше допустимого, может являться изменение спектра излучаемого света. Например, если излучение белого светодиода приобретает синий оттенок, то сила тока явно превышена.

4

Не забывайте о том, что светодиоды очень чувствительны к превышению питающего напряжения. Например, включив светодиод, рассчитанный на 2 В, в цепь с двумя последовательно соединенными 1,5-вольтовыми батарейками (в сумме 3 В), вы можете его сжечь.

5

Если используется напряжение питания выше рекомендованного, лишние вольты необходимо погасить добавочным (гасящим) резистором. Рассчитать сопротивление резистора можно по формуле R=U/I. Например, вам надо запитать светодиод на 3 В от бортовой сети автомобиля в 12 В. У вас лишние 9 В. При номинальном токе светодиода 20 мА (0,02 А) вы получите нужное значение, поделив 9 на 0,02 – это будет 450 Ом.

6

Собрав схему со светодиодом, обязательно измерьте потребляемый им ток, включив тестер в разрыв цепи. Если ток превышает 20 мА, его надо уменьшить, увеличив номинал резистора. Чуть меньший ток – например, 18 мА, только пойдет светодиоду на пользу, увеличив срок его службы.

7

Следите за правильностью подключения светодиода. К плюсу источника питания подключается анод, к минусу - катод. Катод имеет более короткий вывод, на колбе с его стороны сделан срез (плоская площадка).
