Электрический ток всегда выбирает доступный проводник, у которого наименьшее сопротивление. Для людей эта величина равна 1 кОм, поэтому при заземлении нужно использовать среды с меньшим показателем. Норматив для такой системы соответствует 30-10 Ом, последний вариант актуален при одновременном. Чтобы правильно рассчитать сопротивление контура, нужно учитывать и показатели грунта.

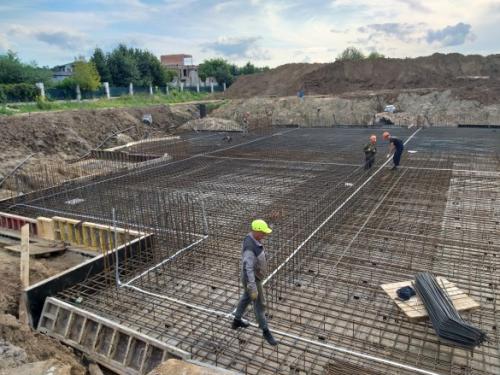

В момент заливки фундамента можно организовать заземление по контуру строения. Фото: Instagram home_saz

Для получения наименьшего сопротивления требуется более глубоко погрузить электроды. Также проблему можно решить путем увеличения их числа. Контур организуется по одной из следующих схем.

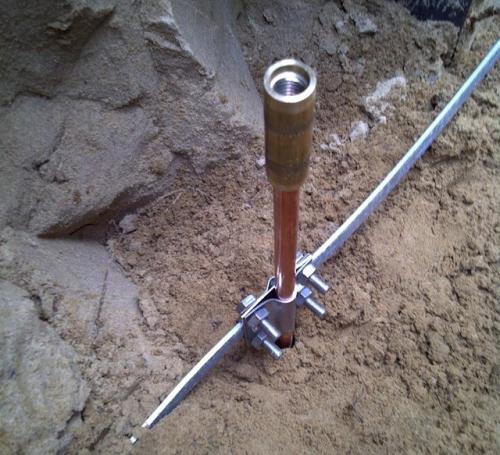

1. Штыревая. Один электрод забивается очень глубоко. Вся система очень компактна, но для нее требуется специальный дорогостоящий комплект.

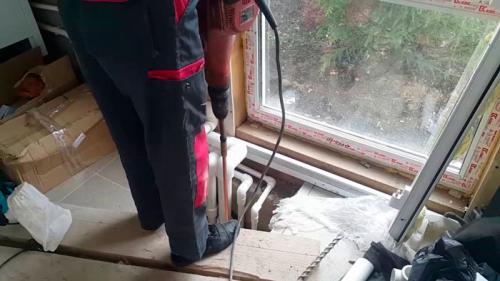

Сначала вбивается один отрезок, потом он наращивается следующим — и так до достижения необходимой длины электрода. Фото: Instagram sergei_panferov

2. Линейная. Все стержни располагаются в ряд. Если первая перемычка будет повреждена, то вся система выйдет из строя.

Такие системы отличаются большой протяженностью. Фото: Instagram balbuilding

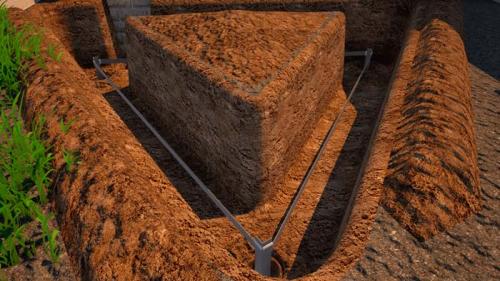

3. Замкнутая. Может иметь форму треугольника, овала и прямоугольника. Даже если одна перемычка повредится, система продолжит работать. Поэтому такая схема используется чаще.

Монтаж заземления в частном доме своими руками. Отличия между традиционным и штыревым заземлением

Традиционный контур заземления, который обычно монтируют самостоятельно, представляет из себя весьма громоздкую и трудоемкую подземную конструкцию.

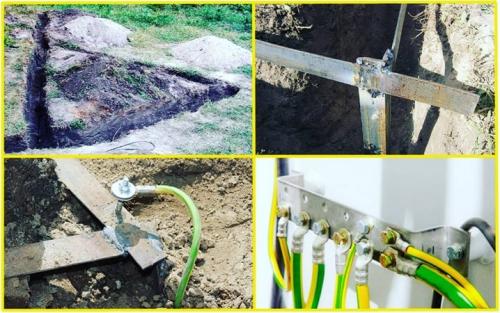

Забивается несколько вертикальных электродов (уголок, труба, прут), между ними прокапывается траншея, и все они соединяются между собой горизонтальными связями (шиной или прутком).

Расстояние между вертикальными электродами должно быть не меньше их длины. Чем же плох такой способ?

Во-первых, мало кому охота перекапывать свой участок метровыми траншеями, а если территория оказалась уже облагорожена, то вообще возникает тупиковая ситуация. Кроме того, все эти ржавые металлические уголки, трубы и шины, находясь в земле, через несколько лет эксплуатации (буквально за 5-7 лет) начинают усиленно разрушаться.

Поэтому на сегодняшний день большую популярность получила другая система заземления, а именно — модульно штыревая или глубинная. Наиболее известные фирмы производители в наших краях Galmar и ZandZ.

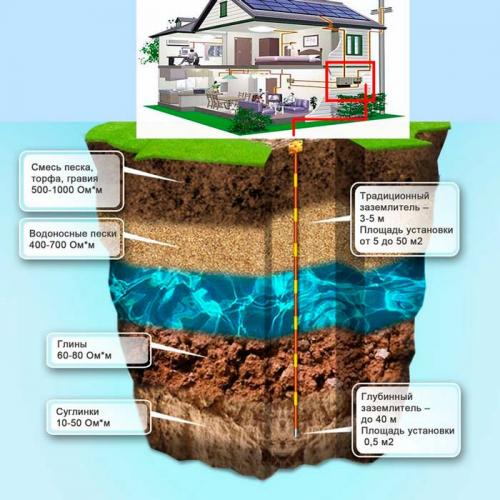

Как известно, сопротивление заземляющего устройства зависит от:

• типа грунта

• времени года

• глубины залегания электродов

Таким образом, если один электрод путем постепенного наращивания, забить на максимально возможную глубину, то можно получить идеальные показатели сопротивления. На этом принципе и работает глубинное заземление.

• намного долговечнее

• на порядок проще в монтаже

• и при этом стоит уже не так дорого (можно найти комплекты порядка 5000 рублей)

Плюс ко всему этому, весь монтаж обходится без сварочных работ.

Именно необходимость сварки многих останавливает от самостоятельного выполнения данной работы. Либо нет аппарата, либо нет необходимых навыков.

Вот и приходится нанимать сторонних электриков.

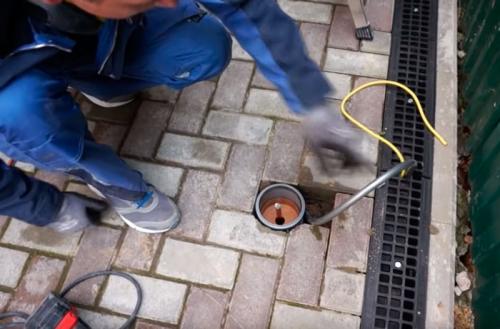

Все заземление занимает место на территории вашего дома, буквально несколько квадратных сантиметров.

А еще его без проблем можно сделать прямо в подвале здания.

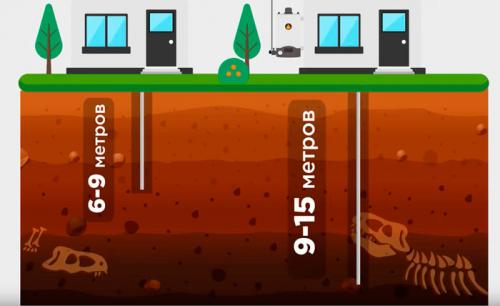

В среднем выходит, что в частном доме без котла для достижения требуемых 30 Ом, придется забить электрод общей длиной на 6-9 метров. Для дома с газовым отоплением (R=10 Ом) – на 9-15 метров.

Это усредненные показатели. Более точные данные всегда индивидуальны и напрямую зависят от региона, где вы проживаете, качества и состава грунта.

Если ваш дом построен на песке, однозначно покупайте 15-ти метровый комплект. Даже без наличия газового котла.

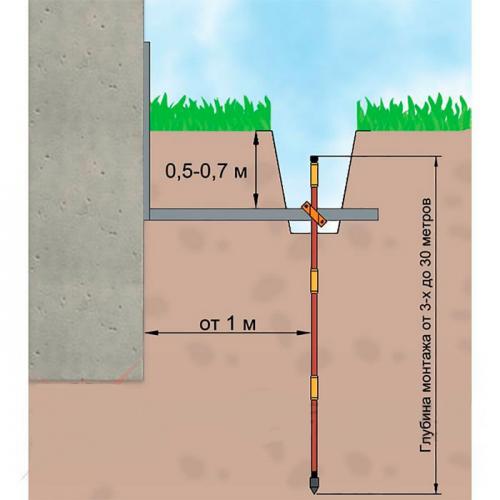

Расстояние трассы заземлителя от стены также регламентируется. В отличие от вводного кабеля оно должно быть не менее 1 метра.

Для подземного кабельного ввода этот показатель – 0,6м. Почему так, подробно читайте об этих и других требованиях в отдельной статье.

Как правильно сделать заземление на 380 в. Нужно ли заземление в частном доме

Опасность замыкания не только в том, что бытовая техника и осветительные приборы выходят из строя. Заземление в частном доме необходимо, чтобы жильцы не пострадали от поражения током. Такое возможно, если провода замкнут на корпус прибора. Электричество всегда ищет выход и устремляется в землю. В природе молния, тот же ток, всегда разряжается при контакте с грунтом. Но если человек коснется оголенного проводника, его тело само становится проводником – той же землей. Часто итог крайне печальный. Летальный исход случается очень часто.

Нужно ли заземление в частном доме? - Обязательно.

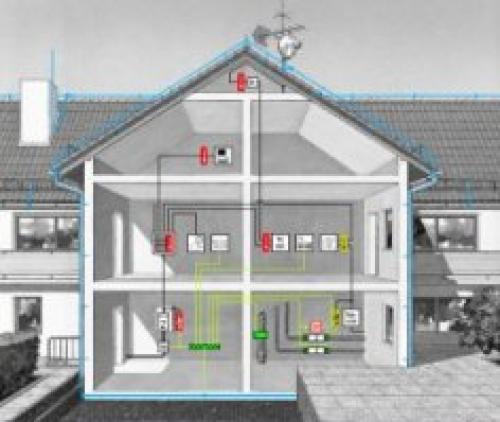

Суть системы – обеспечить электрическому заряду кратчайший путь для разрядки в грунт. Согласно законам физики, он будет искать проводник, обладающий минимальным сопротивлением. И контур, о котором пойдет речь далее, является именно таким. И даже если «доза» будет настолько велика, что заземлитель не сможет отвести ее полностью, через человеческое тело пройдет лишь малая часть, которая не причинит вреда. Разве что, возможно, вы почувствуете легкую кратковременную дрожь. Отсюда видно, что правильное заземление – гарантия электробезопасности.

Согласно ГОСТ, СНиП и ПУЭ каждое жилое сооружение в обязательном порядке оснащается такой системой защиты от замыкания и блуждающих токов. В нормативных документах в частности говорится, что заземление для дома монтируется, если проектная напряжение в цепи электроснабжения с переменным током от 100 В превышает отметку в 40 Вт. Еще одной задачей, которая решается при помощи заземлителя, является обеспечение пожарной безопасности. В результате замыканий часто происходит возгорание, затем пожар, и тогда затраты на восстановление (если таковое возможно) несоизмеримо больше со стоимостью монтажа контура заземления.

Как правильно сделать заземление в частном доме спрашивают и те, кто столкнулся с проблемой плохого сигнала. Если недалеко находится мощный излучатель, помехи при использовании телефона, телевизора, компьютера, радиоприемника неизбежны. Но если защитить здание, принимаемый сигнал всегда будет отличным. Но только не путайте эту систему с громоотводом. В последнем случае целевое назначение одно – отвод разряда молнии. При замыкании молниеотвод никак не сможет защитить людей от поражения, а приборы от перегорания. Однако общий принцип действия в обоих случаях идентичен.

При монтаже ни в коем случае не соединяют контуры громоотвода в доме с заземлением. Каждая из систем работает независимо. Тогда в случае попадания молнии скачка напряжения не случится. Если же случится эффект индукции, заземлитель «выведет» ток из цепи, чем обеспечит безопасность. Причем у каждой системы безопасности есть подземная часть. Она может быть общей только при достаточном сечении. Разводка всегда обособленная. Наличие одного средства защиты не исключает необходимость установки другой.

Как сделать заземление электрощита. Про заземление и зануление для "чайников"

А теперь вопрос – что будет с соседом, если он, сидя в ванной (соединившись с канализацией посредством открывания пробки) коснется крана? Угадали?

Приз - тюрьма. По статье о нарушении правил электробезопасности повлекшем жертвы.

Не надо забывать, что нельзя делать имитацию схемы "заземления" , соединяя в евророзетке "нулевой рабочий" и "нулевой защитный" проводники, как иногда практикуют некоторые "умельцы". Такая замена крайне опасна. Не редки случаи отгорания "рабочего нуля" в щите. После этого на корпусе Вашего холодильника, компьютера и т.д. очень прочно размещается 220В.

Последствия будут примерно такими же, как и с соседом, с той разницей, что за это ни кто ответственности нести не будет, кроме того, кто сделал такое соединение. А как показывает практика, это делают сами же хозяева, т.к. считают себя достаточными специалистами, чтобы не вызывать электриков.

"Заземление" и "зануление"

Одним из вариантов "заземления" является "зануление" . Но только не как в случае описанном выше. Дело в том, что на корпусе распределительного щита, на Вашем этаже имеется нулевой потенциал, а если точнее, нулевой провод, проходящий через этот самый щиток, просто-напросто имеет контакт с корпусом щита посредством болтового соединения. Нулевые проводники с расположенных на этом этаже квартир, тоже присоединяются к корпусу щита. Давайте рассмотрим этот момент поподробнее. Что мы видим, каждый из этих концов заведен под свой болт (на практике правда часто встречается по парное соединение этих концов). Вот как раз туда и надо подсоединять наш новоиспеченный проводник, который в последствии будет называться "заземлением".

В этой ситуации тоже есть свои нюансы. Что мешает "нулю" отгореть на входе в дом. Собственно говоря, ни чего. Остается лишь надеяться, что домов в городе меньше чем квартир, а значит и процент возникновения такой проблемы значительно меньше. Но это опять же русский "авось", который проблему не решает.

Контур заземления

Единственно правильное решение, в этой ситуации. Взять металлический уголок 40х40 или 50х50, длинной метра 3, забить его в землю, чтобы за него не запинались, а именно, копаем яму на два штыка лопаты в глубину и максимально забиваем туда наш уголок, а от него провести провод ПВ-3 (гибкий, многожильный), сечением не менее 6 мм. кв. до, Вашего распределительного щита.

В идеале "контур заземления" должен состоять из 3х - 4х уголков, которые свариваются металлической полосой той же ширины. Расстояние между уголками должно составлять 2 м.

Только не надо сверлить в земле дыру метровым буром и опускать туда штырь. Это не правильно. Да и КПД такого заземления близко к нулю.

Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?

Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.

Что требуется для разводки по дому

Для разводки по дому Вам понадобится медный провод заземления, соответствующей длины, и сечением не менее 1,5 мм. кв. и, конечно, розетка с "заземляющим" контактом. Короб, плинтус, скоба - дело эстетики. Идеальный вариант, это когда Вы делаете ремонт. В этом случае я рекомендую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй - на "заземляющий" контакт розетки. При наличии в щите УЗО заземляющий проводник не должен нигде на линии иметь контакта с N проводником (в противном случае будет срабатывать УЗО).

Не надо так же забывать, что "земля" не имеет права разрываться, посредством каких либо выключателей.

Штыревое заземление своими руками. Пошаговый процесс связки металлических трубопроводов

Организовать заземление в частном доме вполне допустимо своими руками. Для этого не требуется специального инструмента или приборов . Достаточно стандартного хозяйственного набора.

Правда, основы работы с электричеством знать необходимо. Пошаговый процесс устройства заземления в частном жилом доме представляется следующим:

Шаг #1: Определение номинальной силы тока цепи

Определяется номинальная сила тока по номиналу вводного (главного) выключателя. Сила тока (обычно 25-60 А для коттеджей среднего уровня) определяет требуемое сечение заземляющего проводника.

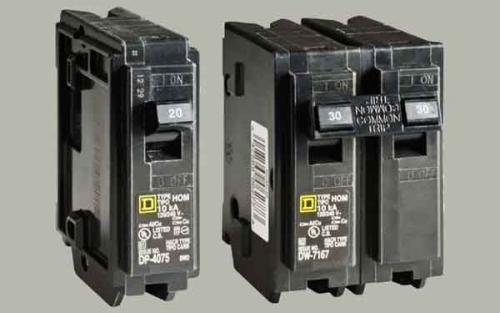

Визуально токовый номинал вводного (главного) выключателя электроэнергии частного дома определяется по цифрам, указанным непосредственно на рабочем элементе выключателя

Сечения 4 – 6 мм медного провода вполне достаточно для применения в домашней системе, потребляющей до 70 ампер тока. Однако рекомендуется проконсультироваться с представителями местной электрической службы по этому вопросу.

Шаг #2: Вывод заземляющего проводника на щитовую панель

Протянуть проводник, соединяющий точки заземления в области водонагревателя (газового котла) до терминала (как правило, панель основного электрощита), где предусмотрена электрическая связь проводником до внешних заземляющих электродов.

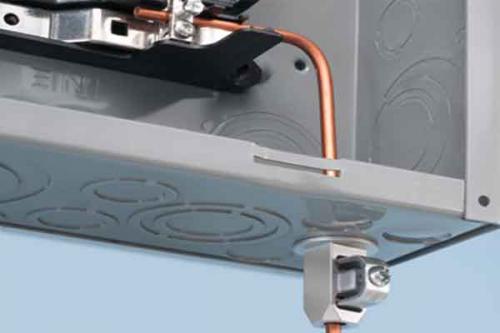

Проводник заземления, протянутый до щита главного выключателя (рубильника) электричества частного дома, заведённый внутрь щита и подключенный на заземляющей шине

Протяжку жилы заземления выполнить с учётом остатка запаса (примерно 1,8 – 2,5 м) в области водонагревателя. Если заземляющий проводник решено тянуть сквозь потолочные балки через отверстия, рекомендуется сверлить отверстия по центру, чтобы не нарушить прочность балок. Если прокладка осуществляется параллельно рядом с балками, предусмотреть крепёж заземляющего проводника через каждые 0,5-0,6 м.

Шаг #3: Точки размещения зажимов на теле труб

Разместить зажимы заземляющего проводника на теле всех подведённых к водонагревателю (газовому котлу) рабочих труб:

• горячего водоснабжения,
• холодного водоснабжения,
• природного газа.

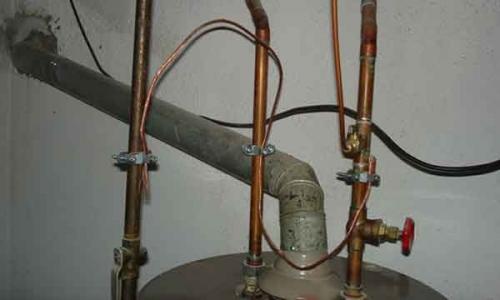

Примерно таким способом (правда, не самый лучший способ с точки зрения аккуратности) осуществляется электрическая связка трубопроводов в области газового котла для последующего заземления

Рекомендуется размещение зажимов чуть выше корпуса водонагревателя  (на 0,3 – 0,5 м). Нельзя размещать зажимы рядом с механическим трубным соединением или трубным коленом.

При такой установке с последующей затяжкой зажима, существует риск слома/ослабления соединений, сделанных пайкой. На поверхности труб в местах размещения зажимов следует зачистить:

• краску,
• ржавчину,
• любые другие загрязнения,

Такой подход гарантирует качество соединения.

Нельзя перетягивать зажимы заземления. С целью исключения образования коррозии, следует применять зажимы совместимые по металлу с металлом трубы.

Например, зажимы на основе меди или латуни логично ставить только на медной трубе. Зажимы стальные и латунные допустимо размещать на стальных трубах.

Заземление в частном доме своими руками 220в. Сопротивление заземляющего устройства в электроустановках до 1000 В: из каких составляющих оно складывается

Любой контур заземления состоит из вертикальных или горизонтальных заземлителей (электродов), расположенных в земле. Через создаваемый ими контакт протекает аварийный ток.

Вертикальные электроды заглублены в почву, разнесены на определенное расстояние, объединены горизонтальным заземлителем, подключенным к главной шине здания.

Для частного дома редко используется один вертикальный заземлитель по причине противодействия сопротивления растеканию тока.

Допустим, что имеется сооружение с подключенным к нему одним вертикальным электродом, расположенным в почве. На главную шину организовано металлическое короткое замыкание. Сопротивлением заземляющего проводника пренебрегаем для упрощения.

Ток короткого замыкания начинает стекать на потенциал земли по электроду и распределяется с него равномерно по всем направлениям. При этом максимальная плотность тока будет создана у самого заземлителя, а с удалением от него она станет уменьшаться.

Прохождение тока через постоянно увеличивающуюся поверхность земли ослабляет его величину. Напряжение тоже имеет самую большое значение у электрода, а с постоянным снижением величины тока оно падает. Здесь проявляет свое действие простой закон Ома.

На границе определенной площади, называемой зоной растекания, напряжение уменьшается практически до нуля от своего максимального значения. Таким способом мы получили точки нулевого потенциала, находящиеся с противоположных сторон электрода, на которых U=0.

Сопротивление заземляющего устройства Rз — это сопротивление участка земли между точками нулевого потенциала. Оно вычисляется по формуле Rз=Uф/Iкз.

На его величину очень слабо влияет сопротивление металлических частей заземлителей с шиной и контакты электродов с землей — они очень маленькие. Вопрос его снижения решается за счет изменения конструкции контура и характеристик грунта.

Улучшить этот показатель можно установкой дополнительного электрода. Однако монтировать его следует определенным образом.

Если два электрода разместить рядом, то площадь зоны растекания практически не меняется. Ток короткого замыкания стекает на том же участке грунта. Поэтому заземлители необходимо разнести на большее расстояние.

При этом ток КЗ станет стекать с каждого электрода, разделяясь на два потока, а между ними образуется пространство, где они оказывают влияние друг на друга. Оно называется зоной экранирования. Для оценки его характеристик введены поправочные коэффициенты.

Второй способ улучшения сопротивления заземляющего устройства основан на увеличении длины вертикального электрода и его заглублении в грунт до 30 метров. Технология этого метода приведена в конце статьи.

Несколько вертикальных электродов привариваются в почве к металлической полосе (горизонтальному заземлителю). Он тоже оказывает влияние на стекание аварийного тока, оценивается по индивидуальному коэффициенту.

Его величина зависит от количества электродов в контуре и отношения расстояния между ними к их длине. Данные сведены в таблицу.

Таким образом, электрические характеристики создаваемого контура сильно зависят от конфигурации и расположения вертикальных и горизонтальных заземлителей, их заглубления в грунт.

Владельцу частного дома необходимо оценивать сопротивление заземляющего устройства в электроустановках до 1000 В и делать предварительный расчет на бумаге до начала сборки конструкции. Для этого требуется представлять, из каких процессов берутся параметры, задаваемые в проекте.

Заземление из одного штыря. Почему арматура не подходит в качестве заземлителя?

Один из повсеместно распространенных способов устройства заземления частного дома, модульно-штырьевой, с применением обычных арматурных прутов. Но и по ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011 Электроустановки Низковольтные, введенному 1 января 2015 года, и по вступившему в силу с 1 января 2021 года, ГОСТ 58882-2020 «Заземляющие устройства. Системы уравнивания потенциалов. Заземлители. Заземляющие проводники», сталь для этих целей не подходит. Для электроустановок напряжением до 1 кВ система заземления может выполняться только из устойчивых к коррозии материалов:

• нержавеющая сталь;
• оцинкованная сталь (покрытие методом горячего цинкования или электролитическое покрытие, с минимальной толщиной слоя цинка 1 мкм);
• сталь, покрытая медью (минимум 70 мкм радиального покрытия медью с содержанием меди 99,9%);
• медь.

Учитывая, какое у нас отношение к различным нормативам даже со стороны профи, не говоря о самостройщиках, при выборе материала для заземлителей стоит отталкиваться и от целесообразности. Да, арматура доступна и даже сейчас, когда она подорожала в несколько раз, затраты будут минимальными. Однако устраивается заземление не на год, не на пять, и даже не на десять и двадцать – в идеале, навсегда. В фундаменте арматурный каркас защищен слоем бетона, который предотвращает прямой контакт с влагой, в земле сталь ничем не защищена и вряд ли продержится даже десятилетие. Тогда как специализированный комплект прослужит значительно дольше.

Геннадий Чебатарёв Технический специалист компании ОБО Беттерманн

Согласно ГОСТу Р 50571.5.54-2013/МЭК 60364-5-54:2011, часть 5-54 «Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов», нельзя использовать черный металл для заземления. И самое главное, черный металл сгниет в земле через 2-5 лет. Срок службы комплекта заземления ОБО Беттерманн до 50 лет! Установка специального заземлителя гарантирует хорошие характеристики заземления.

Самое простое заземление на даче. Разновидности систем

В частных домах заземление устраивают в зависимости от схемы, используемой для подачи электричества: TN или TT. Первая имеет глухозаземленную на подстанции нейтраль. Это соединенные вместе нулевые провода: защитный (PE) и рабочий (N). Система TN включает разновидности TN-C, TN-S, TN-C-S.

Подсистема TN-C использует заземление проводом, который на схемах обозначают PEN. В дом заходят 2 провода – фазный и общий нулевой.

Заземляют только входной щит. Надежная защита от поражения электричеством при пользовании приборами не обеспечена.

В системе TN-C-S, подобно TN-C, от трансформатора идет общий провод PEN. В домашнем щите его разделяют на нулевой N и заземляющий PE, соединяют с общей шиной. Схема используется с трехфазной сетью питания. В однофазной прокладывают дополнительный третий провод от розеток ко входному распределительному щитку.

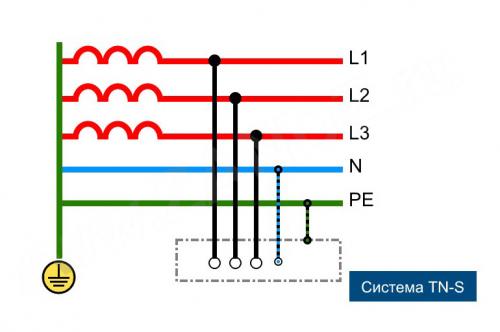

Самая совершенная – подсистема TN-S. В дом, кроме фазных, заходят независимые разделенные нулевые проводники PE и N. Новые электролинии выполняют по этой схеме, для прокладки используют пятижильный кабель или 5 воздушных линий. Требования к заземляющей конструкции при такой системе минимальные. Она используется одно- и трехфазными потребителями.

Самая простая система – TT. Отсутствует связь между глухозаземленной нейтралью подстанции и домашним заземлением. К его контуру подключают отдельные провода, идущие от корпусов электроприборов, щитков. При исполнении такой системы обязательное требование – установка в электрической цепи УЗО или дифавтомата. Автоматический выключатель может не сработать из-за малого тока, возникающего при замыкании заземленного корпуса с токоведущим проводником.
