Кнопка бачка унитаза: принцип работы, замена, ремонт
Для комфортного проживания человека необходимы водоснабжение и освещение помещения, а также исправно работающие сантехнические устройства, подключенные к канализационной системе. Одним из наиболее востребованных сантехнических устройств являются унитаз и сливной бачок. В настоящее время бачки чаще всего оснащаются кнопками, отвечающими за плавный спуск воды в унитаз. Кнопка бачка унитаза с течением времени приходит в непригодность или требует проведения ремонта. Как это сделать, читайте далее.
Сливной бачок, оснащенный кнопкой для слива воды
Устройство бачка с кнопкой
Сливной бачок является емкостью, в которой хранится вода для слива. Для работы бачок оснащается элементами арматуры. Устройство сливного бачка унитаза с кнопкой:
- сливной механизм. Устройство, соединенное с кнопкой, отвечает за слив воды. В нижней части механизм слива оснащен герметичной мембраной, защищающей от образования протечки воды в унитаз;
Механизм для слива воды посредство нажатия на кнопку
Механизм слива может быть оснащен:
- однорежимной кнопкой. Спуск воды происходит при нажатии на кнопку. При этом вся жидкость из бачка поступает в унитаз;

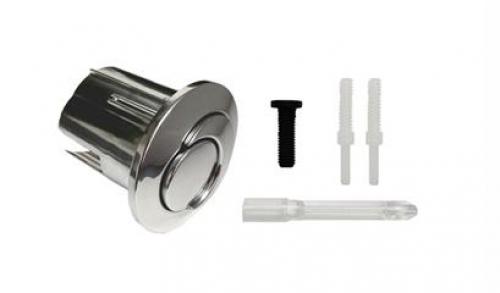

Кнопка слива, работающая в одном режиме
- двухрежимной кнопкой. Кнопка с несколькими режима работы разделена на две части: маленькую и большую. При использовании меньшей части в унитаз попадает половина жидкости, имеющейся в бачке. При спуске воды большей частью кнопки воды сливается в полном объеме.
Кнопка слива, способная работать в двух режимах
- наливным клапаном, отвечающим за набор воды в емкость. Наливной механизм оснащается поплавком, который регулирует уровень воды в бачке. Механизм может иметь:
- боковой подвод воды. Наиболее часто встречается в бачках российского производства. Отличительной особенностью механизма является образование шума при наборе воды;

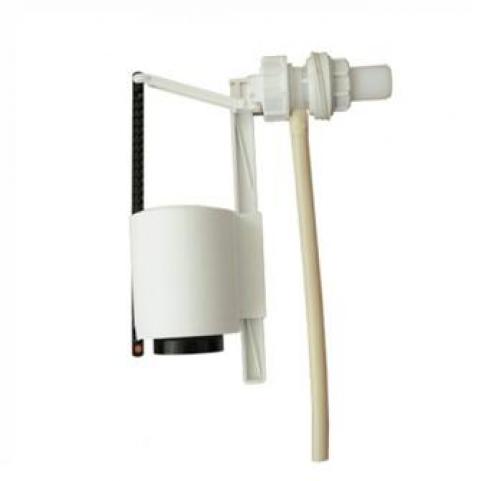

Наливной клапан с боковым подводом воды
- нижний подвод воды. При монтаже клапана с нижней подводкой важно достичь полной герметичности соединения.

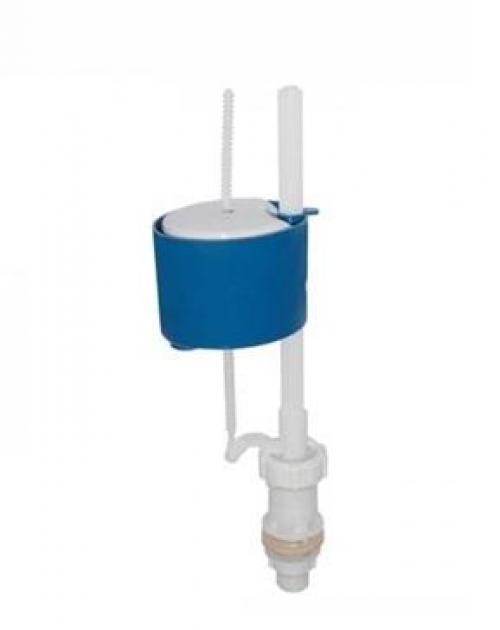

Механизм налива воды с нижним подводом
Вся арматура, установленная в сливном бачке, взаимосвязана. После нажатия на кнопку происходит слив воды. При этом поплавок наливного клапана опускается на дно емкости и открывает впускной клапан. Вода начинает поступать из водопровода и поднимать поплавок до установленного уровня. Когда емкость заполнится, впускной клапан будет автоматически перекрыт.

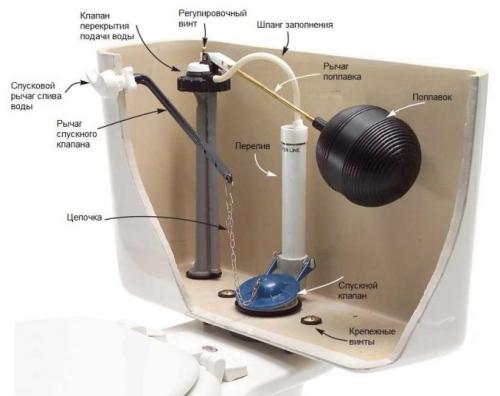

Как работает арматура сливного бачка
Ремонт кнопки
Фурнитура бачка может прийти в непригодность по следующим причинам:
- использование некачественных механизмов. Профессиональные сантехники рекомендуют устанавливать арматуру бачка, изготовленную такими фирмами, как Cersanit, V >Неисправности кнопки и способы их устранения
Наиболее распространенными неисправностями кнопочного механизма являются:
- «залипание» кнопки, то есть смыв воды происходит только после многократного нажатия на спускное устройство;
- проваливание кнопки, то есть кнопочный механизм опускается в емкость сливного бачка.
Устранение залипания
Если смыв воды производится после многократного нажатия на кнопку, то неисправность связана со штоком, соединяющим спускное устройство и сливной механизм.
Устройство соединения кнопки и сливного клапана
Для устранения неполадки необходимо:
- перекрыть поступление воды в бачок;
- снять крышку бачка. Для этого в первую очередь вынимается внутренняя часть кнопки, а затем стопорное кольцо, расположенное на кнопке откручивается против часовой стрелки и вынимается;

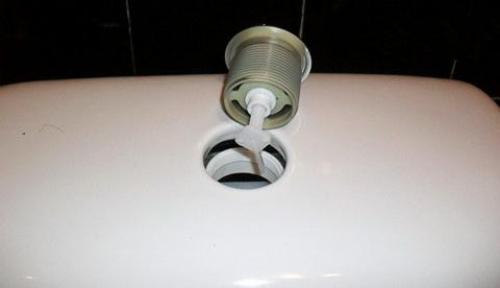

Разбор кнопки и снятие стопорного кольца
- снимается кнопка;
Откручивание спускового механизма
- производится ремонт штока;
- система собирается в обратном порядке.
Как починить бачок унитаза с кнопкой. Что делать, когда течет бачок унитаза: 14 проблем и самостоятельное их решение
Когда в доме течет бачок унитаза, потребление воды может увеличиться до 10 раз. Причины могут быть разные: неисправность клапана, поломки поплавочного механизма, износ шлангов. Исправить все это можно своими руками самостоятельно, не прибегая к услугам сантехника.
В этой статье мы рассмотрим основные причины протекания бачка и их устранение. А также расскажем о профилактике сливной системы унитаза, чтоб избежать их в будущем.
Арматура бачка унитаза
Существуют несколько. Первая — это устаревшая модель у которой запорным клапаном является резиновая груша. Второй состоит из двух узлов: устройство слива и поплавкового модуля. Чаще всего используется вторая конструкция. Дома или в квартире мы чаще используем унитаз с кнопкой.
Для того чтобы понять, почему течет бачок унитаза с кнопкой, разберем схему и детали сливной системы.
Схема и детали
Любая схема состоит нескольких узлов:
- Устройство для слива воды — это сливная труба, механизм спуска воды и клапан, который перекрывает слив воды в унитаз. Когда мы нажимаем на кнопку слива поднимается клапан. Вода из бачка вытекает с большой скоростью через сливную трубу.
- Запорный механизм – это кран, который автоматически перекрывает воду. Кран открывается, как только уровень воды уменьшился. Поплавок, по мере наполнения бака, поднимется до определенной высоты и закрывает кран.
- Система перелива – защищает квартиру от затопления, если выйдет из строя запорный механизм. Когда уровень воды становится выше определенного значения, система перелива обеспечивает ее сток в унитаз.
Как работает механизм слива
В основе смыва положен принцип выталкивания поплавкового модуля. Когда мы нажимаем на кнопку клапан слива воды поднимается, и она быстро стекается через сливную трубу. Как только начинает стекать вода из сливного бачка, поплавок опускается и открывает подачу воды. По мере увеличения уровня воды поплавок поднимается и закрывает подачу.
Может Вам будет полезна статья «Установка унитаза своими руками: пошаговая инструкция подключения» Перейти>>
Признаки подтекания
Если протекает бачок, то можно наблюдать следующее:
- слышны падающие капли воды или стекающий ручеек;
- можно увидеть ржавые подтеки, известковые отложения на стенках бачка;
- в чаше унитаза виден не большой влажный след, который остается после смыва;
- появление конденсата с внешней стороны или на шлангах;
- вода, после нажатия на кнопку, не уходит быстро.
Если вода не сливается быстро или неправильно определен уровень, то давление воды не достаточно для прохождения отходов через гидрозатвор. И часть остается в чаше унитаза.
Как только вы обнаружили один из перечисленных признаков, необходимо определить причину и устранить не исправность.
Список необходимых инструментов
Для того чтобы устранить течь необходимо обзавестись некоторыми инструментами и расходными материалами. В процессе ремонта необходимо заменять не пригодные уплотнители, шланги, прокладки.
Когда протекает бачок унитаза то Вам может понадобиться:
- герметик для сантехнических работ (силиконовый);
- наждачная бумага;
- средство для удаления известкового налёта;
- набор отверток;
- нож;
- плоскогубцы;
- набор ключей;
- фум-лента (уплотнительная лента для воды).
Как устранить течь в унитазе
Когда Вы определили, почему течет бачок унитаза, подготовили нужные инструменты, расходные материалы. То только тогда можете приступать к ремонту.
Далее рассмотрим основные причины и порядок действий при устранении проблем.
Переполнение
Течет бачок унитаза с кнопкой
Что делать, если течет бачок унитаза после смыва. Когда вода в бачке поднялась до нужного уровня и все равно продолжает сливаться в унитаз, то причиной является переполнение. Для начала необходимо определить причину течи, их может быть несколько.
Снимите крышку бачка и выполните несколько простых тестов:
- Чуть-чуть потяните поплавок вверх и держите его. Если течь сразу прекратилась, то поплавок находится выше предельного уровня. Находясь на этом уровне он не может перекрыть воду. Вода стекает через систему перелива и уровень воды не увеличивается. Переместите поплавок ниже, используя рычаг фиксирующий его положение. Если рычаг проволочный, то немного подогните его, чтоб он опустился ниже.
- Если это не помогло и вода продолжает стекаться, то необходимо более тщательно исследовать клапан. Проверьте, не деформирована ли шпилька, нет ли ржавчины, следов коррозии. Ее задача остановить рычаг поплавка. Если это так, то ее можно заменить медной проволокой такого же диаметра.
- Также посмотрите на отверстие, куда проходит шпилька. Оно не должно быть деформировано. Если есть повреждения или деформация, то необходимо заменять весь клапанный механизм.
Все эти действия почти всегда помогают найти и устранить течь. Если это не помогло, то необходимо исследовать другие узлы.
Конструкция сливного бачка. Особенности внутреннего устройства
В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

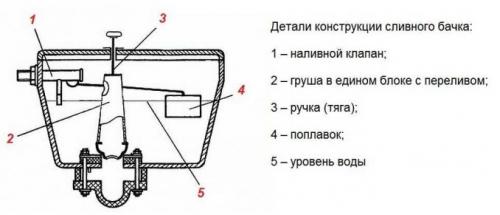

Утройство старого бочка
Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.
Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

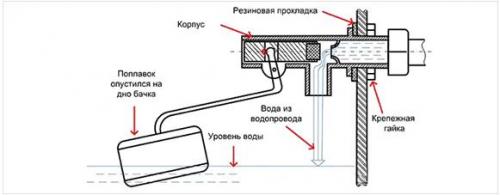

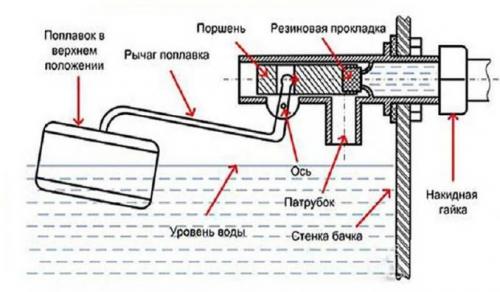

Устройство поплавкового механизма
Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.
Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.
Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.
Устройство современных моделей
Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.
У стройство современного бачка
Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.
Сливные бачки с кнопкой
Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.
С кнопкой
На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.
Импортная арматура
Существует несколько вариантов подобных систем:
- С одной кнопкой.
- Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
- С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.
И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.
