В отличие от труб внутренней канализации, которые могут быть и открытыми, и замаскированными в перекрытиях, наружные магистрали относятся к скрытым коммуникациям — трубопровод размещают в земле .

Трубопроводы чаще всего имеют выход на уровне фундамента дома и ведут к очистным или накопительным сооружениям. На всем протяжении они должны иметь диаметр не менее 110 мм и четко обозначенный уклон – 0,02 м на погонный метр.

Кроме обязательного уклона к наружным магистралям предъявляется еще ряд требований. Например, они также на всем протяжении должны оборудоваться смотровыми колодцами .

Если магистраль прямая, то колодец устраивают через каждые 10 м, если имеет изгибы – то и в местах поворотов. Технические колодцы обязательны и там, где пересекаются несколько магистралей или имеется ступенчатый переход.

Максимальное количество ревизионных колодцев необходимо, чтобы предусмотреть возникновение засоров в наиболее предрасположенных к этому местах: на поворотах, в местах соединений и т.д. (+)

Для наружной канализации используют разные виды труб , их сечение составляет от 110-200 м. Как мы уже выяснили выше, угол уклона зависит от внутреннего диаметра трубопровода, поэтому учитываем это и при устройстве траншей, и при прокладке коммуникаций.

Не забываем, что для труб большого диаметра применяются меньшие значения:

• при D 150 мм – от 0,007 м до 0,01 м;
• при D 200 мм – от 0005 м до 0,008 м.

Это минимальные значения. При установке короткого фрагмента трубы большого сечения мизерный уклон может быть и незаметен, но для длинных трубопроводов перепады бывают явными.

Например, при укладке трубы диаметром 15 см решено сделать уклон 1 см/пог.м. Получается, что на каждые 10 м перепад составляет 10 см, а через 100 м – 1 м. Это нужно учитывать и совмещать с параметрами УГВ, а также с показателями уровня промерзания грунта.

Минимальный уклон канализационной труб. Как правильно сделать разметку

Пропускная способность труб, во многом зависит от их сечения. Поэтому, для каждого диаметра пустотелого предмета существуют точно обозначенные значения оптимальной покатости.

Путем теоретических вычислений были полученные усредненные данные.

1. Для труб, сечением 5 сантиметров, верхний бортик пустотелого предмета должен находиться выше нижнего, через каждый один метр, на 3 сантиметра.
2. Трубы для нужд канализации, диаметром 11 сантиметров, устанавливаются под уклоном – 2 сантиметра на каждый метр изделия.
3. Трубы, сечением -16 сантиметров, должны быть смонтированы так, чтобы уклон составлял не менее – 0,8 сантиметров.

При проведении расчетов угла наклона канализационных труб , за основу нужно принимать такой показатель, как стремительность продвижения потока сточных вод.

Данное значение обозначено в нормативных документах (СНиП).

Поток способен передвигаться с минимальной скоростью – 0,7 м/с.

При расчетах, необходимо воспользоваться еще одним важным показателем – это уровень наполняемости трубы.

Величина этого параметра имеет нормативный коэффициент – 30%.

Эта цифра может в некоторой степени меняться, в зависимости от:

• диаметра труб,
• материала, из которого они изготовлены,
• скорости потока жидкой субстанции.

Как показывает практика, необходимо учитывать и то, откуда выводятся стоки.

Вы должны понимать, что в различных санитарно-технических приспособлениях содержится отличное количество твердых фракций.

Это вносит определенные поправки при обустройстве завершающего уклона трубопровода.

Несколько слов хочется сказать про покатость пустотелого канализационного предмета сечением 110 мм.

С помощью изделий данного диаметра, чаще всего, подсоединяют трубы домовой и городской системы.

Поэтому, вне зависимости от того, что у этих труб, довольно большая пропускная способность, их нужно прокладывать с приличным углом уклона (на один метр трубы скос должен быть не менее 10-15 сантиметров).

Запомните!

Не имеет значения, будет ли подсоединяться уличная канализация к центральной магистрали или она закончится в местном септике, угол ее уклона нужно делать больше, чем внутренней системы.

Но и злоупотреблять в этом случае не стоит.

Если покатость наружной канализации превысит 15 сантиметров на метр, ее эффективность будет минимальной.

Совет, которым не стоит пренебрегать! При обустройстве той части системы, которая будет находиться на улице, постарайтесь сделать, как можно меньше поворотов.

Если вы не прислушаетесь к этой рекомендации, тогда придется делать довольно крутой угол наклона. В некоторых случаях выполнить такое не представляется возможным из-за ландшафта.

Уклон канализационной трубы в частном доме. Для чего необходимо знать правильный угол уклона канализационной трубы.

Это, конечно же, наивный вопрос. Просто для того, чтобы канализация работала, так сказать, «корректно», и хозяевам не приходилось ни  визуально, ни другими органами чувств ощущать, что эта система где-то дает сбои и не справляется со своей прямой задачей.

Так, может быть, просто всегда давать угол уклона побольше – тогда вода вместе со стоками гарантированно быстро будет уходить в коллектор или септик? Оказывается – нет, так можно только навредить.

Постараемся объяснить, почему.

На рисунке ниже показаны три варианта. В первом – труба расположена без уклона, горизонтально. Во втором – задан оптимальный угол уклона. И в третьем – труба уложена безо всякой оглядки на правила – «лишь бы вода хорошо сливалась».

Четвёртый вариант – с отрицательным углом уклона, надо полагать, никто не додумается сделать.

Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.

Канализационные стоки, как знают все, это далеко не всегда просто вода. Чаще всего в ней, помимо полностью растворившихся веществ, взвешено немало твердых нерастворимых частиц и крупных включений, дисперсных капель (жир, моющие средства). Задача канализации – отвести все эти загрязнения в полном составе. И здесь очень важно свойство самоочистки трубы. Так, чтобы после смыва стоков (понятно, что в бытовых условиях стоки текут не постоянно, а, так сказать, порционно) труба внутри оставалась если и не совсем чистой, то по крайней мере – пустой.

Итак, смотрим на схему.

• В первом случае в трубе образуется совершенно очевидный застой. Перемещение воды хоть и будет, но с минимальной скоростью. То есть у твердых включений есть полная возможность осесть на дно, у жировых капель – «закрепиться» на стенках трубы. Получается, что кинетической энергии потока воды недостаточно для того, чтобы увлечь за собой загрязнения. Они, осев на дне, становятся помехой для последующих сбросов. Результат – очень быстрое зарастание труб, образование пробок, с которыми бывает очень тяжело справиться.
• Второй вариант – труба смонтирована под правильным углом уклона, в ней благодаря этому поддерживается оптимальная скорость перемещения бытовых стоков. При таком подходе как раз и проявляются свойства самоочищения – вода захватывает и выносит основную массу твёрдых и взвешенных загрязнений.

Какой уклон должен быть у канализационной трубы в квартире. Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

Опытные сантехники знают, что уклон канализационной трубы – одно из основополагающих условий эффективного отвода сточных вод. Всегда ли следует укладывать канализационную магистраль под наклоном? Как правильно спроектировать канализационный контур в квартире, частном доме и на улице ? На эти и другие вопросы мы ответим в нашей статье.

Для чего нужен уклон канализационной магистрали

Если канализация выполняется безнапорной, то движение стоков организовывается самотеком. Это значит, что движение сточных вод будет определяться действием сил гравитации, для чего, собственно, и требуется укладка канализационной трубы под наклоном.

Как функциональность канализационной системы зависит от уклона

Ровно уложенная труба заиливается, т.к. содержащиеся в воде твердые частицы из-за отсутствия напора оседают на дне трубопровода. В результате сужается просвет канализационной магистрали, а также возникает риск срыва гидрозатвора в сифонах и, как следствие, выброса в помещение зловонных запахов. Гидроудар, спровоцированный одновременным сливом большого количества воды, вообще может привести к протечке контура. Застой воды в чугунном трубопроводе активирует коррозийные процессы.

Чтобы избежать подобных проблем, самотечная система канализации должна укладываться с уклоном, причем его значение не должно определяться самостоятельно. На это строительными нормами предусмотрены определенные стандарты.

Как проверить уклон сточной трубы

Чтобы проверить, правильно ли установлена труба, нужно воспользоваться строительным уровнем:

Обычный пузырьковый просто прикладывается к канализационной трубе, при этом положение пузырька покажет отклонение трубного контура от горизонтали.

На заметку! Сегодня в продаже можно встретить специальные пузырьковые уровни, предназначенные для труб. Выполненные в форме полухомута, они прочно фиксируются к трубам, что позволяет выполнить более точные замеры.

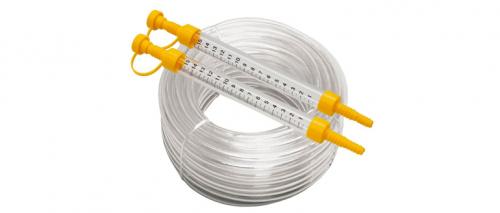

Гидроуровень представляет собой две измерительные колбы, сообщенные между собой гибким шлангом, от длины которого зависит площадь измеряемого участка. Отдавая предпочтение водному уровню, следует обзавестись напарником, т.к. справиться одному несколько проблематично.

Электронный лазерный уровень позволяет получить наиболее точные данные при минимальных усилиях и расчетах.

Важно! В качестве ориентира используется только данные приборов. Опора на положение пола – ошибка, т.к. его положение, как правило, изначально имеет некоторое отклонение от горизонтали.

Порядок действий

1. Определяется длина измеряемого участка.
2. Замеряется уровень высот в начале и конце обозначенного отрезка.
3. Вычисляется их разность.
4. Полученное значение делится на длину контура.

Почему плохо излишнее или слишком маленькое снижение

Эксперты утверждают, что излишне большой наклон сливной трубы так же негативно сказывается на работе системы, как и недостаточный.

Слишком большой уклон критично увеличивает интенсивность движения стоков, при этом содержащиеся в них твердые включения просто не успевают за потоком воды и впоследствии прилипают к внутренней поверхности канализационной трубы, образовывая нарост, постепенно перекрывающий просвет. В результате такую канализацию приходиться прочищать чуть ли не ежемесячно. Срывы гидрозатворов в подобных условиях – явление также достаточно частое.

ГОСТом устанавливается стандарты, носящие скорее рекомендательный характер. Так, уклон канализационной магистрали должен обеспечивать скорость потока не менее 0,7 м/сек.

Какие нормативы нужно соблюдать

Инженерные канализационные сети классифицируются на внутренние (внутридомовые) и внешние (проложенные за пределами здания, на улице). В отдельную категорию выделяют так называемые системы очистки – септики, отстойники и пр. И, несмотря на единый стандарт уклона сливной трубы, прокладка канализационной магистрали в каждом отдельном случае будет иметь свои нюансы.

Правила монтажа канализационных трубопроводов изложены в СП 30.13330.2012.

Особенности внутридомовой канализации

Функция внутридомовой канализации сводится к сбору и отводу за пределы дома хозяйственных стоков, а значит, при планировании схемы внутренней разводки следует отталкиваться от расположения внешнего контура. Путь к нему должен быть максимально коротким, для чего:

1. Обустраивается, как правило, единый центральный отвод.
2. Так называемые «мокрые зоны» размещаются по возможности близко – стена к стене или друг под другом, если речь идёт о нескольких этажах.
3. Двух- и многоэтажные дома оборудуются одним или несколькими вертикальными стояками, установленными непосредственно в «мокрых зонах».

При невозможности уменьшить длину сточной магистрали допускается поднятие части сантехники на подиум. Это поможет соблюсти необходимый угол уклона. Иначе для оптимизации отвода стоков в сеть встраивается циркуляционный насос.
