Размер монтажной коробки под розетку.
Подрозетник представляет собой электрофурнитуру для более качественной установки электрической розетки. Это изделие имеет форму стакана или коробки с гладкой внутренней поверхностью и зубчатой внешней стороной (для лучшей сцепки со стеной). Эта деталь оснащена минимальным суппортом, поскольку она выполняет не электротехнические, а защитные функции в эксплуатации. Устройство полностью готово для установки – через отверстия в подрозетнике можно провести провод и закрепить деталь в стене.
Подрозетник нужен для следующих целей:
Улучшенная фиксация электрической розетки. Монтаж подрозетника подразумевает дальнейшую установку розетки или электрического выключателя. Эти механизмы вставляются в защитную коробку (подрозетник) и надежно фиксируются с помощью крепежа. Благодаря использованию таких аксессуаров, электротехнические изделия не расшатываются и прочно держатся в стенах. Важно правильно зафиксировать подрозетник и использовать для этого подходящие винты.
Безопасность (защита от замыкания). Подрозетники играют важную роль в безопасном использовании электротехнических устройств . Они станут незаменимым элементом для всех видов помещений и обеспечат защиту от возгорания (в случае короткого замыкания). Фурнитура изготовлена из негорючих материалов, которые не подвержены воспламенению – пламя не сможет охватить электрическую проводку полностью благодаря защите в виде подрозетника.
Замена разветвительных коробок в случае их отсутствия. Электрические компоненты для установки заменят распределительные коробки, если их нет. Они необходимы при монтаже электрической проводки.
Увеличение срока эксплуатации розетки. Корпус розетки более плотно прилегает к стене благодаря подрозетнику. Этот факт влияет на долговечность механизма: устройство остается неподвижным, оно менее подвержено физическому воздействию.
Диаметр подрозетника для бетона. Размеры подрозетников
В настоящее время производители предлагают подрозетники для бетона, изготовленные из металлов или пластика. Их размеры определяются:
- Внутренним диаметром, который варьируется в диапазоне от 60 до 68 мм.
- Глубиною посадки: от 25 до 80 мм. Специалисты считают, что чаще всего приходиться использовать подрозетники глубиною 40-45 мм.
- Если устанавливается блочная модель, то межосевое расстояние между двумя установочными коробками в блоке составляет 71 мм.
Как показывает практика, самые востребованные размеры подрозетников по бетону – это диаметр 65 мм, глубина 45 мм, материал – полипропилен. Отдельно взятые подрозетники можно объединять в блоки или покупать и устанавливать блочный вариант. Вторая позиция лучше, но есть определенные ограничения в плане количества подрозетников в блоке. Если есть необходимость увеличить число гнезд в установочной коробке, то придется собирать конструкцию или из нескольких коробок, или из нескольких блоков.

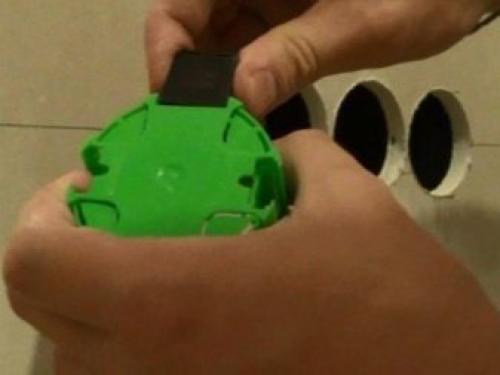

Соединять подрозетники для бетона между собой очень просто. На их боковых стенках есть специальные каналы, которые закрыты тонкой пластмассой. Она легко удаляется при помощи плоскогубцев или ножом. Если провести монтаж коробок рядом друг с другом, то проводка будет проходить по этим боковым каналам. Если подрозетники устанавливаются на каком-то определенном расстоянии друг от друга, тогда придется приобретать дополнительно кабель каналы, с помощью которых будут соединяться между собой установочные коробки, и в них же будет проводиться монтаж проводов.
Диаметр отверстия под розетку в гипсокартоне. Размеры
Возводя конструкции из гипсокартона с последующей эксплуатацией ее в качестве рабочей стены, где будут дополнительные элементы, самым простым вариантом является монтаж розетки. Для того чтобы этот процесс был сделан качественно важно выбрать правильные по размеру подрозетники. Зачастую они имеют одинаковые габариты, но есть и небольшие различия.

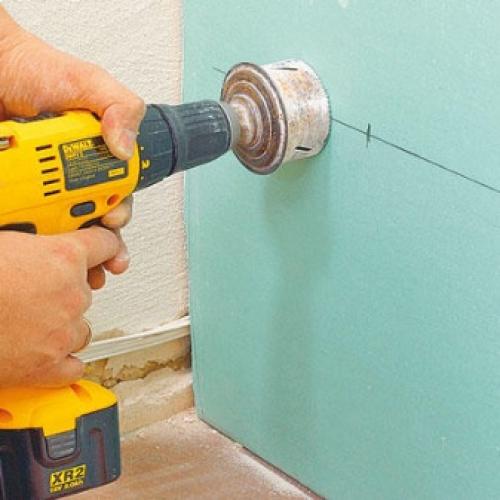

Самый распространенный вариант представляет собой диаметр коробки 68х45 , который подходит под все стандартные розетки. Если новые стены слишком глубокие, то и подрозетник можно выбрать другой, где глубина будет большей. Процесс крепления таких коробок довольно простой и заключается в том, что при помощи фрезы нужного размера высверливается круг нужного диаметра.
Если есть необходимость установить более одной розетки, то потребуется приобрести двойной подрозетник. Расстояние, которое будет разделять два отверстия в гипсокартоне, составит 71 см. Внешняя сторона будет ровна на сантиметр больше. Эти условия подходят для коробок с шириной в 65 см и глубиной в 40. Для того чтобы установить подрозетник в стену из гипсокартона, внутренняя ширина ее должна быть не меньше 45 см.
Для крепления подрозетников используются специальные ушки , расположенные на коробках, которые оттопыриваются при закручивании болтов и прижимаются к внутренним стенкам листа. Если планируется несколько розеток, то подрозетники лучше всего крепить друг другу при помощи специальных соединителей. Они помогают сделать конструкцию более прочной и надежно фиксируют все элементы между собой. В случае использования нескольких элементов для электрических систем, этот вариант рекомендуется к применению специалистами.
Другим размером обладают внешние подрозетники с габаритами коробки 86х86, к которым нужно приобретать соответствующие розетки. В зависимости от помещения и вариантов эксплуатации систем электроэнергии нужно осуществлять подбор всех элементов. Тогда они смогут обеспечить качественную и полноценную работу любого устройства в домашних условиях.
Расстояние между подрозетниками. От чего зависит расположение подрозетников?
Если мы устанавливаем единичную точку электроснабжения или отдельный выключатель, то процедура ее монтажа будет стандартной. Об этом мы еще поговорим ниже. Но что, если мы ставим блок электроустановочных изделий, какое должно быть расстояние между центрами?
Расстояние между подрозетниками может потребоваться делать специальным, и здесь возможны две ситуации:
- блок из отдельных изделий, но размещенных в группу подряд;
- единый блок в модуле, под модулем следует понимать одну общую рамку на несколько постов.
В первом случае строгого расстояния между подрозетниками можно не соблюдать. Важно, чтобы все в целом смотрелось эстетично, другими словами, расстояние между центрами такого блока розеток было одинаковым между любыми двумя соседними изделиями.
Во втором случае строгое соблюдение расстояний между центрами важно, и его следует рассчитать таким образом, чтобы в одном модуле все изделия установились правильно.
Если говорить о модульном размещении розеток и выключателей в одной общей рамке, то здесь возможны различные варианты по количеству. Чаще всего используется количество постов от двух до пяти. В продукции нашего российского бренда LK Studio, который является одним из лучших производителей на нашем рынке, особенно по соотношению цены и уровня качества, возможен любой из вариантов. Вы можете сами выбирать, сколько будет электроустановочных изделий в одном блоке с ограничением до пяти постов.
Общую рамку можно выбрать также по своему вкусу. Это касается не только выбора цвета, но также варианта оформления в определенном стиле, к примеру, под золото или декоративный камень. Есть также возможность поставить модульную рамку из натуральных материалов. В серии выключателей можно выбрать варианты из ударопрочного закаленного стекла, отполированного алюминия или натурального дерева. Таким образом можно гармонично и стильно вписать в интерьер розетки, выключатели и другую электрофурнитуру, особенно ту, которая находится на видном месте в помещении.

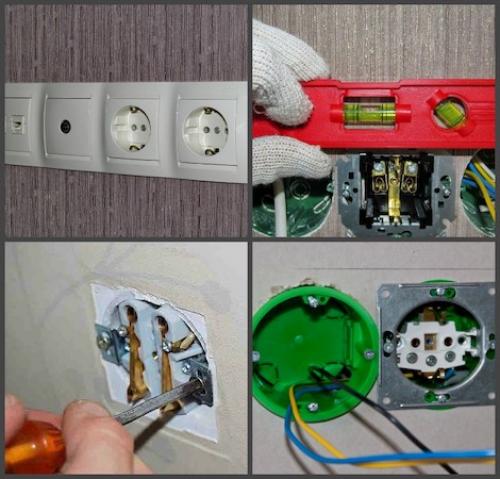

Размер отверстия под розетку. Для чего нужны подрозетники
Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.
Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.
Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен:
- Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
- Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
- Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
- Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.
И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.
Диаметр подрозетника шнайдер. Монтаж на прочие поверхности
В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.
Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.
Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.
Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.
Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.
Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.
Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.
При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.
При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.
