Как подключить варочную панель электролюкс с 4 проводами. Как правильно подобрать сечение кабеля

Как подключить варочную панель электролюкс с 4 проводами. Как правильно подобрать сечение кабеля

Чтобы подключить варочную панель к электросети, необходимо проложить отдельную линию электропроводки с распределительного щитка. При этом нельзя подключать ее к общей коробке или схеме смонтированных розеток.

В качестве кабеля используются трехжильные медные модели марки ВВГнГ-LS или NYM. Особое внимание уделяется сечению проводников. Оно подбирается с учетом стандартов ГОСТа и ПУЕ (свод правил СП31-110-2003), которые предусматривают, что минимальное сечение составляет 6 мм².

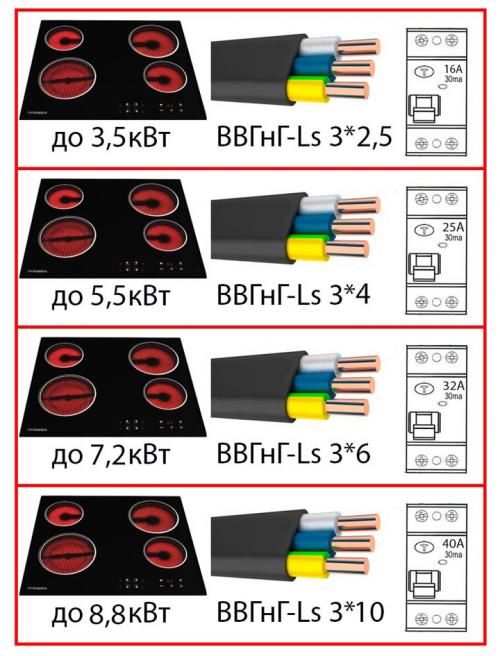

Если мощность варочной поверхности составляет меньше 7 кВт, а в будущем вы не собираетесь покупать более мощную плиту, расчет можно проводить по такой таблице:

• До 3,5 кВт - ВВГнГ-Ls 3*2,5.
• До 5,5 кВт - ВВГнГ-Ls 3*4.
• До 7,2 кВт - ВВГнГ-Ls 3*6.
• До 8,8 кВт - ВВГнГ-Ls 3*10.

Если в помещении уже проложен кабель 3*2,5 мм², но его сечения недостаточно для производительности панели (7,2 кВт), необязательно повторно штробить стены.

Если в помещении уже проложен кабель 3*2,5 мм², но его сечения недостаточно для производительности панели (7,2 кВт), необязательно повторно штробить стены.

Для повышения безопасности подключения можно выполнить 2 действия:

• Поставить в щитке выключатель, руководствуясь номинальным сечением кабеля.
• Выбрать оптимальный режим работы, при котором вероятность включения всех конфорок будет минимальной.

Если вы не определились с моделью варочной поверхности, используйте кабель сечением 6 мм².

Если вы не определились с моделью варочной поверхности, используйте кабель сечением 6 мм².

Можно ли варочную панель подключить к обычной розетке. Правильное подключение электрической варочной панели к розетке 220

Зачастую подключение кухонной плиты – это несложный процесс, ограничивающийся включением вилки в розетку. Однако многие покупатели, отдают предпочтение покупке только электрической варочной панели, которую подключить значительно сложнее.

Если вы не знаете, как подключить панель самостоятельно, мы готовы рассказать вам об этом. Таким образом, вы сэкономите свои средства, отказавшись от услуг мастеров.

Теория

Электрическая варочная панель должна подключаться к отдельно выведенной розетке с высоким уровнем заземления. Пропускная способность розетки должна варьироваться в пределах 25-32 А. Провода должны быть трехжильными, сделанными из меди с сечением от четырех миллиметров. Хотя на данный момент разводки проводки могут быть присоединены и к четырехжильным проводникам.

Выделяют два вида розеток, которые подходят для подключения к электрическим панелям:

• трехконтактные;
• четырехконтактные.

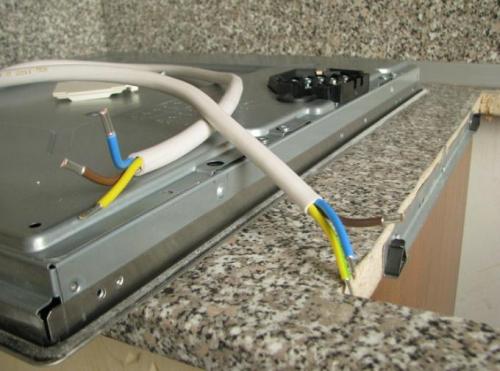

Перед подключением варочной поверхности обязательно разберите ту розетку, в которую собираетесь подключать технику. Иногда контакты розетки не соответствуют проводам плитки, из-за чего розетка может плавиться или искрить.

Само собой, если панель идет в комплекте с уже готовой вилкой, то процесс установки будет довольно прост. Но чтобы подключить проводник в розетку нужно обладать кое-какими знаниями. К примеру, варочная плита имеет четырехжильное питание, а розетка рассчитана только на три. Значит, чтобы подключиться к трехжильному кабелю, на плите потребуется установить перемычку между фазами.

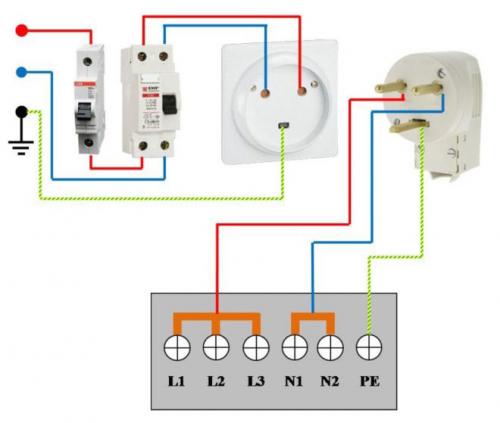

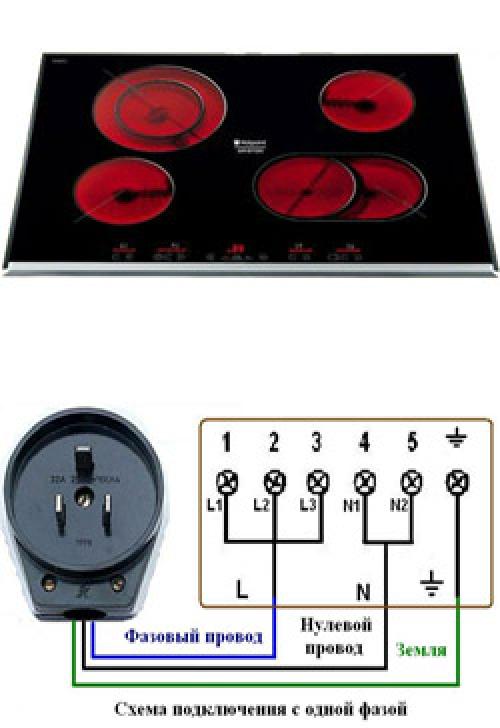

Выполняем следующие действия: устанавливаем перемычку из меди между коричневым и черным проводами и присоединяем одну фазу к фазному проводнику проводки, который обычно белого, черного или коричневого цвета. Жилы нуля и заземления трогать не нужно.

Сделанный шнур требуется заизолировать. Если провода, выходящие из стены одинакового цвета, тогда нужно определить ноль и фазу с помощью мультиметра.

Важные советы

Чтобы в дальнейшем избежать проблем в работе электрической варочной поверхности, выполните действия, которые будут рекомендованы ниже.

1. Корпус плиты нужно заземлить не с кабелем другого электрического устройства, а с жилами, которые соединены с клеммами розетки. Большинство варочных плит выпускается уже с шинами для заземления. Их достаточно просто соединить с проводниками заземления проводки в квартире.
2. Перед подключением техники установите устройство защитного отключения и автомат.

Индукционные плиты

Индукционная панель подключается практически тем же способом, что и электрическая варочная поверхность.

Ознакомьтесь с нашими советами по их подключению и убедитесь в отсутствии принципиальной разницы:

• при подключении варочной поверхности может быть использован проводник ПВС с подходящим сечением;
• чтобы открыть панель доступа нужно на задней части плиты найти прямоугольник, который скрыт за металлической пластиной. Открутите его с помощью отвертки;

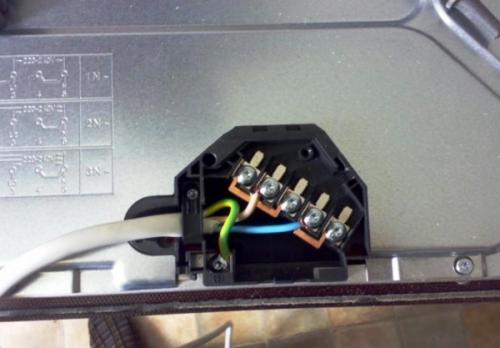

• сняв пластину, доберитесь до клемм. Сначала нужно вставить кабельный зажим в отверстие. С помощью зажимов должен удерживаться шнур. Это делается для того, чтобы проводник не выпадал. После выполнения крепежа, запустите шнур через зажим;
• если подключается шкаф старого образца, то там будет 3 провода. Новейшие модели выпускаются с четырьмя (фазовый, фазовый, нейтральный, заземления). В центре находится нейтральный провод, с двух его сторон расположены фазовые, а под ним – точка заземления. Убедитесь в наличии медной полоски перед тем, как соединять провода. Она должна связывать нейтральные жилы с заземляющими. Если она есть, нужно устранить ее, после чего соединить фазы перемычкой;
• перед подключением проводов нужно отсоединить точки соединения и подключить вместо них проводник. Сперва подсоединяется зеленый кабель (заземление), потом синий (нейтральный), а за ними оставшийся фазовый кабель;
• убедитесь в том, что шнур достаточно натянут. Он не должен провисать и быть натянутым слишком сильно;
• электроплита отличается от газовой наличием компьютерной схемы, которая отвечает за управление плитой.

После подключения удостоверьтесь в прочности автомата, так как если он не выдержит, то к ремонту устройства добавится и необходимость замены проводки.

Кстати, монтаж электрической варочной поверхности может быть осуществлен и напрямую к сети. Для этого выводится индивидуальная линия от распределительной коробки.

Полезное

Вывод

Выполнив все наши указания, вы обойдетесь без услуг профессиональных мастеров и самостоятельно подключите варочную панель.

Как подключить варочную панель и духовой шкаф к одной розетке. Подключение духового шкафа и панели к розетке

Если ваши друзья подарили вам духовой шкаф и варочную панель с раздельным питанием, но забыли рассказать о том, как правильно подключить их, то вы можете узнать об этом на этой странице.

Даже детям и банковским служащим известно, что для подключения электроприборов нужна розетка.

Кто-то возразит, что можно лишь соединить провода, идущие от варочной панели и духового шкафа скрутив их, и зажать клеммами с электрическим кабелем идущего от щитка, но мы знаем, что наши электроприборы достойны большего. Они достойны качественной розетки, имеющей простое преимущество перед скруткой. Преимущество это состоит в быстром разъеме соединения и качественном контакте.

Какая же розетка потребуется для того, чтобы подключить и духовой шкаф и варочную панель? Решение простое, и оно нашло свое выражение в фотографии ниже.

Расположение розетки

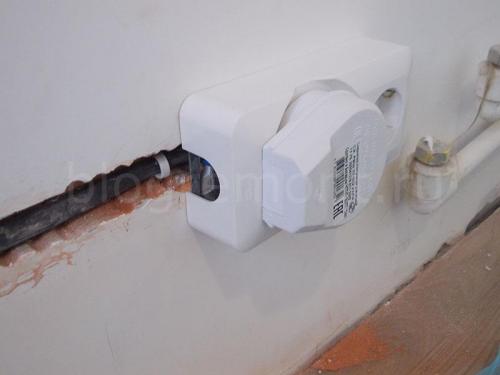

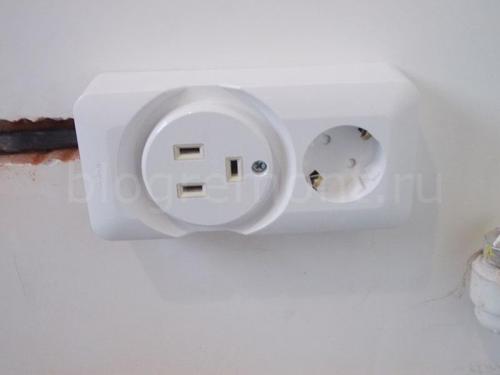

Такая вот спаренная розетка. К ней можно одновременно подключить и варочную панель, и духовой шкаф. К большой розетке подключается варочная панель, а к маленькой – духовой шкаф. Я снабжу вас самой полной информацией о том, как это сделать. Вам останется лишь следовать прочитанному.

Для начала, решите где будет находится розетка. На мой взгляд, если за мебелью справа или слева от духового шкафа и варочной плитой есть место, то разместить розетку удобнее всего именно там. Здесь нет строгих правил. Нужно думать лишь о том, как будет удобнее втыкать и вынимать вилки из розеток при необходимости.

Не лишним будет упомянуть, что розетка эта накладная, то есть накладывается на стену, а не утапливается в нее. Не знаю почему, но до сих пор все розетки для электроплит делают именно накладными. Но пусть вас это не тревожит. Сколько я видел мебели, розетка отлично входит в расстояние между стеной и шкафом. А если вы делаете мебель на заказ, то обговорите расположение этой розетки заранее.

Сбоку в розетке есть отверстие для кабеля, поэтому вам не придется выламывать его пассатижами, что само по себе уже приятно. Поэтому кабель от щитка можно пустить прямо по стене, закрепив его дюбель-хомутами. Или если хотите, утопите его в штробу как на фото.

Как подключить электрическую варочную панель. Подключение варочной панели к электросети

Варочные панели с питанием от электрической сети (индукционные, с поверхностью из стеклокерамики и спиральные) уверенно вошли в быт современного человека. Популярность этого кухонного оборудования обусловлена его многофункциональностью, простотой настроек и управления, современным дизайном и экономичностью. Покупка электрической поверхности удовольствие не из дешевых, поэтому многие потребители, желая сэкономить на услугах мастера, выполняют монтаж варочной панели своими руками. Главное в этом процессе соблюдение определенных правил, о которых мы расскажем ниже.

В настоящее время многоэтажные дома с квартирами эконом-уровня чаще всего сдаются потребителю без подключения к магистральной газовой сети. Такой вариант значительно снижает стоимость недвижимости и повышает безопасность проживания. Газовые плиты в этом случае не используются. Вместо них, устанавливаются электрические кухонные плиты, панели и духовки. Этот вид оборудования также применяется на загородных объектах недвижимости, расположенных в местах, где нет газопроводов, а использование природного газа в баллонах затруднительно и экономически неэффективно.

При всех вышеперечисленных условиях на кухнях квартир, домов и дач выполняется монтаж электрических приборов для варки, тушения и жарки пищи. Вариантов оборудования для этих целей всего лишь два: можно произвести подключение к электросети полноценной электрической плиты с духовкой, но большинство потребителей предпочитают устанавливать варочные панели и духовые шкафы отдельно. Эта статья посвящена установке и подключению варочной поверхности любого типа как простого с нагревательными элементами сопротивления, так и индукционных панелей.

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

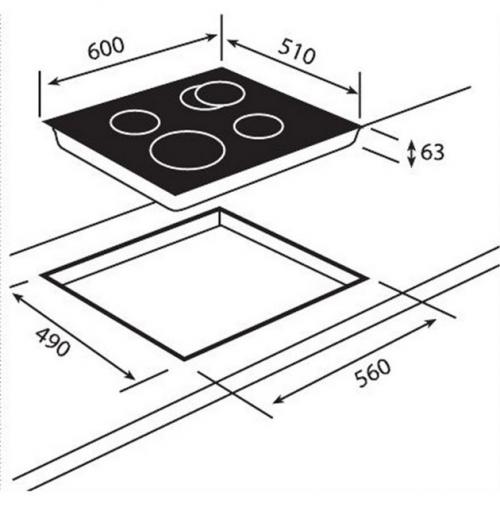

1. Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.

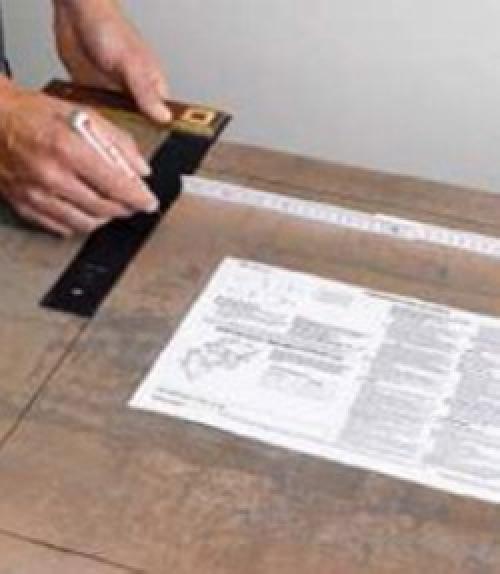

2. Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
3. Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.

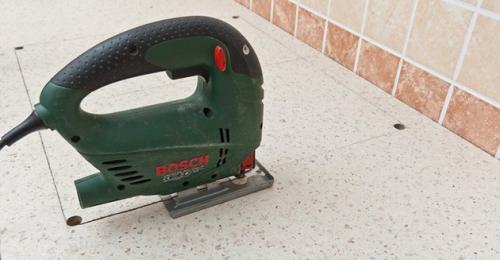

4. Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
5. Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.

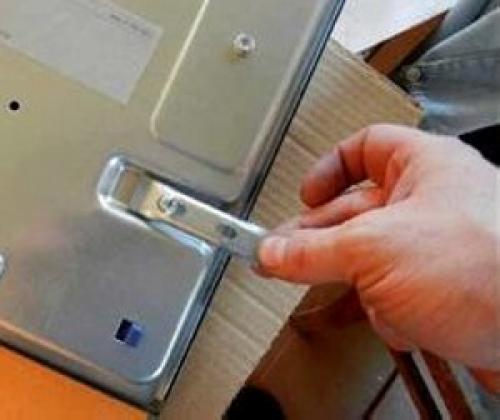

6. Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

Как подключить индукционную варочную панель. Как правильно подключить варочную индукционную панель. Схемы, выбор кабеля, розетки, автоматов.

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

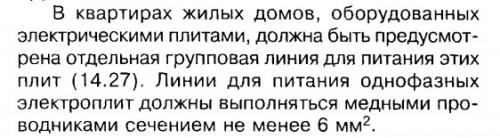

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

• установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

• программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Подключение индукционной варочной поверхности в щитке

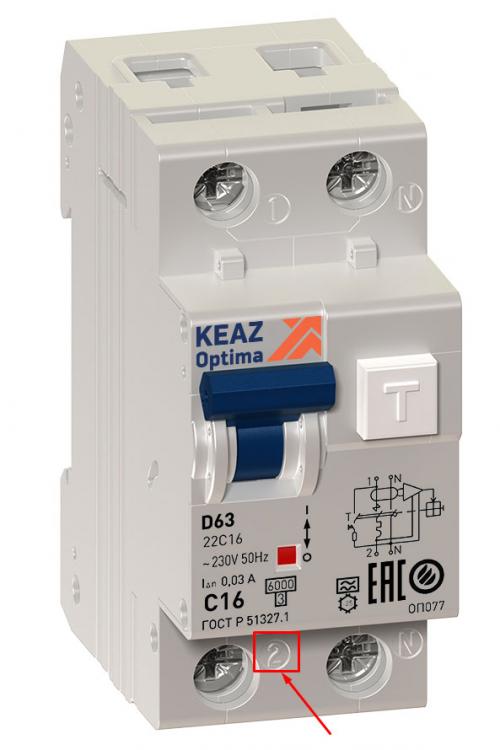

Обязательное условие монтажа варочной панели и духового шкафа — это подключение этих приборов через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.

Простые автоматические выключатели не смогут обеспечить защиту в случае повреждения изоляции и утечки на корпус.

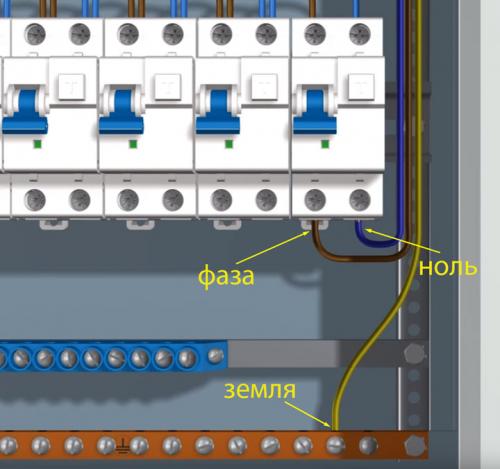

• В щитке фазный провод кабеля (обычно для фазы выбирают коричневый, серый или другие цвета кроме синего и желто-зеленого) подключают к нижней клемме диффавтомата без надписи N или с цифрой 2

• Нулевую жилу (выбирайте провод синего цвета) — к клемме снизу, имеющей маркировку с латинской буквой N

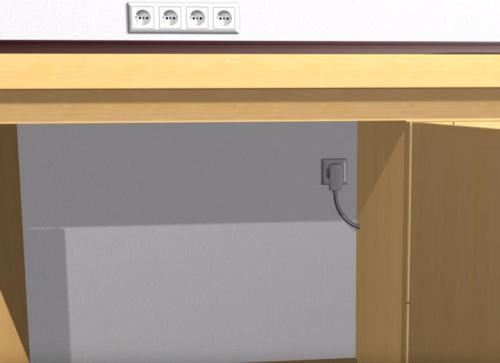

Розетка и вилка для варочной панели

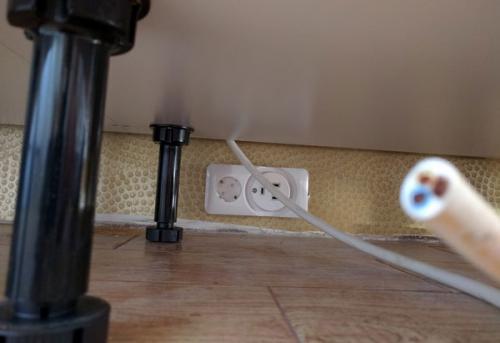

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Использование вилки более удобный вариант в части обслуживания и эксплуатации варочной панели.

Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно.

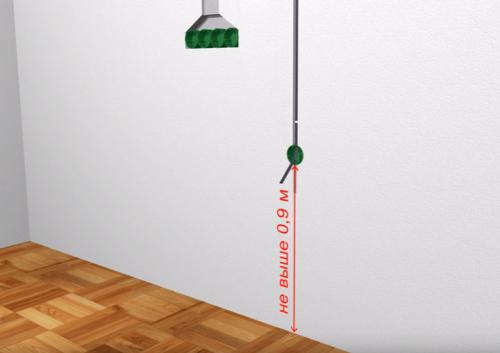

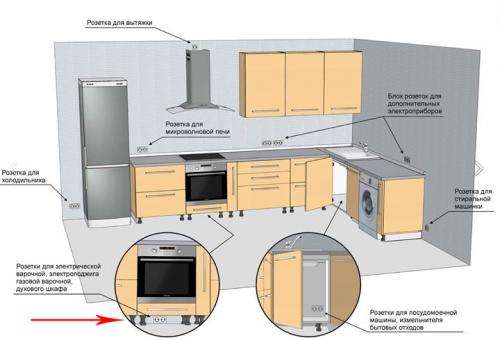

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!

Как подключить варочную панель электролюкс с 4 проводами к сети 220в схема подключения. Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Как подключить газовую варочную панель. Подключение газовой варочной панели

Как подключить газовую варочную панель: пошаговая инструкция

После того как выбор газовой варочной панели сделан, сама вещь приобретена, дело остается за малым — только привести её в рабочее состояние.

Если есть сомнения в собственных силах и знаниях, лучше всего провести подключение газовой варочной поверхности при помощи специалиста.

Но вполне возможно сделать такой процесс своими руками — для этого достаточно воспользоваться приведенными ниже инструкциями.

Как подключить газовую варочную панель: подготовка инструментария

Для самостоятельной установки подобного устройства понадобятся следующие материалы и инструменты:

• сама панель;
• прибор для измерения;
• карандаш;
• герметик;
• разводные ключи;
• пила для работы по дереву;
• газовую обмотку;
• специальный сертифицированный шланг из стали.

Подключение газовой варочной панели: актуальность выбора шланга

Все работы, которые проводятся с газом, опасны уже априори — лучше всего проводить их под присмотром опытного специалиста (или человека, досконально разбирающегося в этом вопросе).

Одним из важных моментов в подобной работе является выбор шланга. Обязательно следует прислушаться к таким рекомендациям в этом вопросе:

1. Стоит подвергнуть его визуальному осмотру перед покупкой — деталь не должна иметь никаких дефектов.
2. К шлангу обязательно прилагается сертификат, который выдается в магазине при покупке.
3. Сами шланги бывают двух видов — металлические гофрированные или резиновые. Первые будут выглядеть как сельфоновые или же иметь металлическую оплетку (быть с желтыми рисками). Резиновые же выглядят привычно однотонными изделиями.

Как подключить газовую варочную панель: пошаговая инструкция

Работа со столешницей

Актуальным пунктом в мероприятии является правильное выверение размеров. Обычно в комплекте с самой плитой идет шаблон. Он как раз и будет использоваться для того, чтобы сделать пропил в столешнице. Однако все лучше проверить еще раз — от ошибок никто не застрахован.

Важно выбрать правильное месторасположение будущей встроенной панели. Ориентируясь на роль предмета в дизайне интерьера кухни, не следует забывать о том, что:

1. Обязательным условием является доступ свежего воздуха.
2. Надо проследить за тем, чтобы на поверхность не попадала вода.
3. Панель обязательно должна располагаться на безопасном расстоянии от мебели в кухне.

Как сделать правильный пропил? Для этого на столешнице чертится контур будущего прибора. Потом остается только вырезать его при помощи пилы по дереву.

Маленькая хитрость от специалистов — лучше всего при работе отступить от краев начерченного контура на 1-1,2 внутрь.

Дальше будущее «посадочное» место обрабатывается специальным герметиком (лучше выбрать силиконовый — он наиболее влагостоек). Такая мера защитит материал от проникновения внутрь влаги.

Как подключить газовую варочную панель: переходим к установке

Перед началом непосредственных работ по подключению нужно осмотреть само устройство. Важно, чтобы оно тоже не имело механических повреждений (это может оказаться опасным). Если таковых не обнаружилось, можно смело приступать к работе. Весь процесс будет происходить следующим образом:

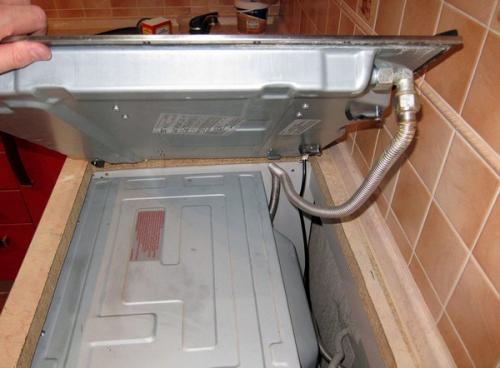

1. Прибор вставляется в подготовленное для него отверстие.
2. Газовый шланг подсоединяется ко входному крану у газопровода (чтобы избежать утечки, лучше всего пользоваться обмоткой).
3. Второй конец шланга подключается к выходу панели, который предназначен для подобного подсоединения. Следует обратить внимание, что на варочной газовой панели может быть два варианта такого выхода (один из них будет предназначен для баллонного устройства). Более детально может подсказать прилагаемая к аппарату инструкция.
4. После завершения подключения шланга, нужно будет открыть газовый кран. На обмотку тем временем наносится мыльный раствор. Он поможет понять, есть ли утечка газа или нет. Если движения пены и появления пузырьков не наблюдается, то все в порядке.
5. Подключается сама панель.
6. Включается одна из конфорок — нужно подождать минуту, чтобы успел выйти весь воздух. После этого уже можно будет включить саму горелку. Такие «махинации» необходимо проделать со всеми конфорками.
7. Очень важно проводить установку газовой варочной панели под уровень — это позволит избежать ненужных «перекосов» и возможных дальнейших ошибок в её работе.

Видео как подключить варочную поверхность
