Система слива для унитаза. Способы водоподачи унитазов

15.11.2021 в 19:52

Система слива для унитаза. Способы водоподачи унитазов

В состав системы слива унитаза с кнопкой входят следующие детали:

  • Поплавковый клапан (задвижка).
  • Поплавок (обычно из пластика).
  • Рычаги.

Вода внутрь емкости поступает через боковое отверстие в корпусе. Оно может находиться справа, слева либо снизу. Если подача осуществляется справа или слева, поплавок устанавливают на конце горизонтального рычага: данный элемент коммутируется с вентилем шарового крана. Когда отверстие для заполнения бака расположено на дне, поплавок крепят на вертикальный шток. Это приспособление помещено внутри подводящей трубы.

Система слива для унитаза. Способы водоподачи унитазов

Алгоритм функционирования сливного бака водой не сдержит никаких сложностей. После того, как воды будет слита и емкость опустошена, поплавок вместе с уровнем воды опустится на дно. Его движение вниз провоцирует активизацию клапан задвижки на водопроводе, что обеспечивает заполнения накопителя. Когда вода вновь начинает поступать, вместе с увеличением ее уровня начинается движение поплавка в обратном направлении. После достижения высшей точки подача воды будет прекращена.

Сутью работы сливной системы для унитаза являются элементарные законы физики. Входящие в состав начинки элементы не нуждаются в питании электричеством, что заметно увеличивает их экономичность и надежность. Типичными неисправностями выступает недостаток или преизбыток воды в бачке. Проблемы этого рода устраняются через регулировку поплавка, что позволяет добиться оптимального уровня заполнения накопительной емкости водой. Также бывают случаи, когда рычаг ломается, после чего спусковой механизм для унитаза подлежит полной замене.

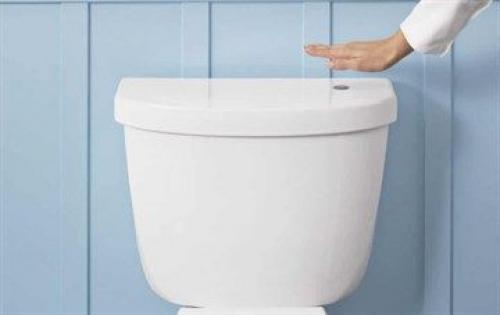

Как выбрать сливной механизм для унитаза. Выбираем сливной бачок для унитаза: разновидности и советы по замене

Как выбрать сливной механизм для унитаза. Выбираем сливной бачок для унитаза: разновидности и советы по замене

Поврежденный бачок длянуждается в замене.

Сегодня эти изделия выпускаются в довольно большом разнообразии и поскольку отличия касаются не только формы и размеров, но и арматуры, выбрать подходящий вариант бывает непросто.

Как выбрать?

Бочок для унитаза выбирают по следующим критериям:

Как выбрать сливной механизм для унитаза. Выбираем сливной бачок для унитаза: разновидности и советы по замене

  1. способ крепления к унитазу;
  2. форма. Наряду с обычными бачками продаются плоские — с уменьшенной глубиной, но увеличенными высотой и шириной;
  3. подключение воды. Есть два варианта: снизу и сбоку. В первом случае при заполнении бачка не слышно журчания, но требуется более сложная и дорогая арматура;
  4. положение сливного отверстия. Актуально при креплении непосредственно к унитазу (самый распространенный вариант): отверстия в бачке и чаше должны совпадать;
  5. устройство сливного механизма;
  6. цвет.

Важное значение имеет и стоимость изделия. Бачки одного и того же класса могут продаваться с существенной разницей в цене, потому что один из них выпущен известным брендом, а второй — еще не раскрученным.

Виды

Конструктивно, бачки для унитаза делятся на несколько разновидностей.

«Компакт»

Это самый популярный вариант. Бачок устанавливается непосредственно на унитаз, для чего последний, сзади имеет полочку с крепежными отверстиями.

Как выбрать сливной механизм для унитаза. Выбираем сливной бачок для унитаза: разновидности и советы по замене

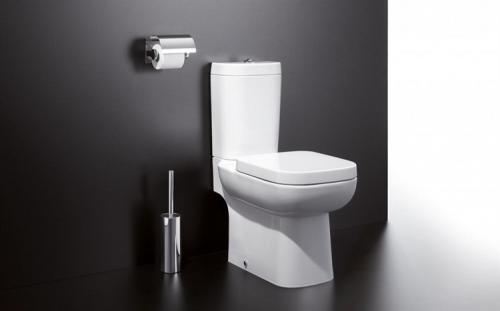

Унитаз-компакт

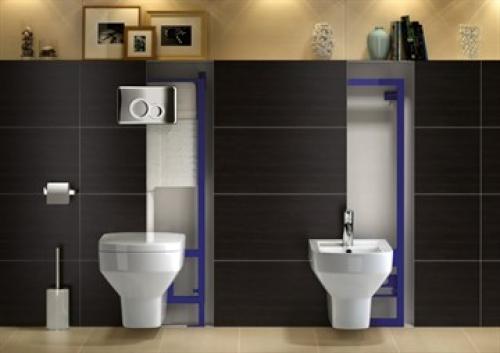

Встраиваемый

Такие системы сложнее в установке, чем «компакты», но из-за ряда преимуществ, все больше пользователей отдают им предпочтение. Изделие устанавливается в особую раму () вплотную к стене, после чего на уровне его передней стенки монтируется гипсокартонная перегородка (фальш-стена). В итоге на виду остается только унитаз.

Как выбрать сливной механизм для унитаза. Выбираем сливной бачок для унитаза: разновидности и советы по заменеОбычно применяется— она также.

Достоинства встраиваемого решения:

  • помещение смотрится аккуратно;
  • весь пол доступен для уборки;
  • шум воды в бачке за перегородкой не слышен.

Кнопка смыва располагается на передней стенке. Через отверстие для нее осуществляется доступ к арматуре для ремонта.

Наряду с подвесными, выпускаются и унитазы с опиранием на пол — для людей, опасающихся садиться на подвесной вариант. Страхи эти не обоснованы, поскольку крепление выдерживает вес до 400 кг, но кое-кто предпочитает все же напольный вариант. Мыть пол вокруг такого унитаза все равно проще, чем с обычным.

С верхним расположением

Устанавливается почти под потолком и подключается к унитазу трубой. Это вариант устаревший, но кое-где он еще встречается: в общественных туалетах, общежитиях и пр. Применяют такие конструкции и в интерьерах, оформленных в стилях «ретро» или «лофт».

Как выбрать сливной механизм для унитаза. Выбираем сливной бачок для унитаза: разновидности и советы по заменеДостоинство решения: вода подается в чашу с сильным напором, чем обеспечивается высокое качество смыва.

Недостатков больше:

  • спуск воды сопровождается сильным шумом;
  • механизм слива труднодоступен;
  • дизайн в эстетическом плане проигрывает «компакту».

Устройство сливного механизма

Арматура бачка включает в себя два компонента:

  1. клапан для подачи воды;
  2. сливной механизм для спуска воды в унитаз.

Арматура может быть раздельной или совмещенной.

раздельная арматура

это наиболее распространенный вариант. оба компонента не связаны друг с другом. на входе в бачок устанавливается клапан с мембраной, подсоединенной к рычагу с поплавком на конце.

Когда вода поднимется до нужной отметки, поплавок окажется на том же уровне и мембрана перекроет проходное сечение клапана. Сливной механизм представляет собой вертикальную тягу с клапаном-грушей внизу.

Подняв за ручку тягу (устаревший вариант), пользователь вынимает грушу из седла и открывает сливное отверстие. В современных моделях для этого требуется нажать кнопку вверху. Наиболее практичный вариант сливного механизма имеет двойную кнопку: одна часть опорожняет бачок лишь наполовину, вторая — полностью.

Клапан-груша выполнен из плавучего материала, потому после извлечения из седла он удерживается в массе воды и не перекрывает сливное отверстие. После опорожнения бачка он снова опускается на седло и при наполнении емкости остается в этой позиции, поскольку вода давит на него только сверху.

Достоинства решения:

  • низкая стоимость;
  • простота регулировки;
  • дешевизна ремонта: при повреждении меняют только вышедший из строя компонент.

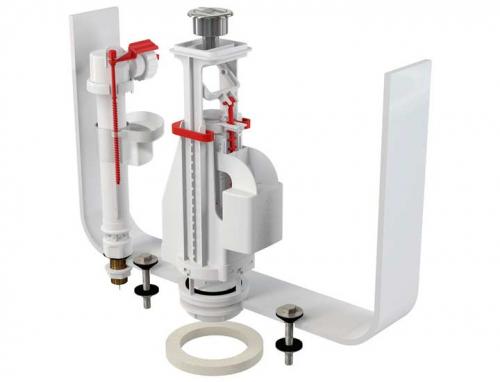

Совмещенная арматура

Как выбрать сливной механизм для унитаза. Выбираем сливной бачок для унитаза: разновидности и советы по заменеЭто более дорогой вариант, применяемый в сантехнике элитного класса. Оба компонента объединены в одну систему.

Достоинство — значительная надежность. Недостатки: высокая стоимость и в покупке, и в ремонте — при поломке менять приходится весь комплекс. Конструкция арматуры зависит от способа подачи воды в бачок — сбоку или снизу.

Но регулировка обоих вариантов осуществляется практически одинаково.

Слив для унитаза. Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Слив для унитаза. Внутреннее устройство

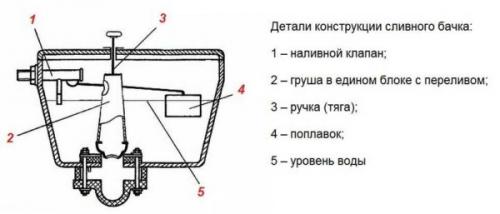

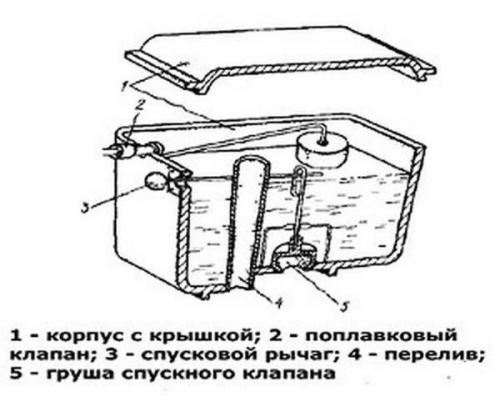

Устройство сливного бачка старой конструкции

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Слив для унитаза. Внутреннее устройство

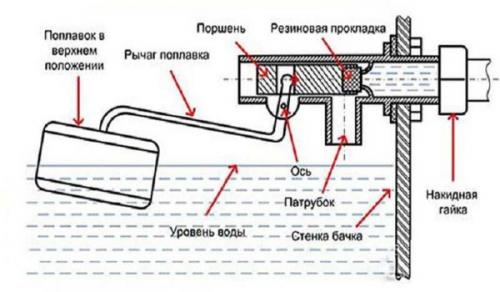

Устройство поплавкового механизма в унитазном бачке

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Слив для унитаза. Внутреннее устройство

Устройство сливного бачка с подачей воды снизу

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в

С кнопкой

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

Слив для унитаза. Внутреннее устройство

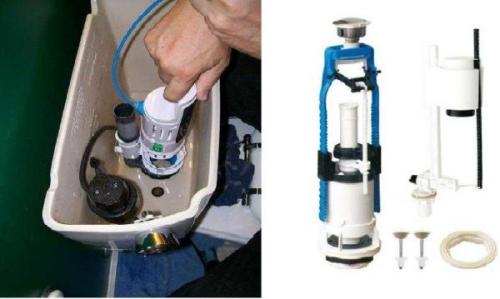

Устройство бачка с кнопочным сливом

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

Слив для унитаза. Внутреннее устройство

Импортная арматура для сливного бачка

Такие системы есть разные:

  • с одной кнопкой
    • вода сливается пока кнопка нажата;
    • слив начинается при нажатии, прекращается при повторном нажатии;
  • с двумя кнопками, выпускающими разное количество воды.

Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

Арматура для унитаза. Конструктивные особенности разных видов запорной арматуры

Решая, какая лучше арматура для бачка унитаза, необходимо понимать, в зависимости от модели унитаза может использоваться раздельная или совмещенная конструкция.

Оборудование раздельного типа предполагает отдельную установку заливного и сливного клапана и их автономное функционирование. Подача воды регулируется поплавком, который перекрывает входное отверстие при наполнении бачка с помощью управляющей тяги. За слив воды отвечает узел, состоящий из горловины и воздушного или механического клапана.

Для управления используются кнопки, педали, клавиши и рычаги. Раздельная запорная арматура имеет одно неоспоримое преимущество, которое следует учитывать, решая, какая сливная арматура для унитаза лучше. При обнаружении неисправности можно выполнить замену или ремонт только поврежденного элемента, что позволяет сэкономить на приобретении расходных материалов, а также облегчает монтаж и демонтаж всего узла.

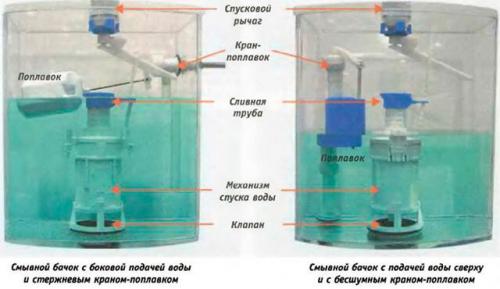

Система слива для унитаза. Способы водоподачи унитазов 12

Совмещенная конструкция используется в новых, более современных моделях и в унитазах, относящихся к элитному классу. Запорная арматура такого типа предполагает соединение сливного и заливного клапана в одну систему, где они находятся в прямой тяговой зависимости. Регулировка такого узла отличается большей сложностью. Однако, сделав предварительные точные настройки, можно рассчитывать на безупречную работу всего блока. Основным недостатком совмещенной запорной арматуры является необходимость полного демонтажа при обнаружении повреждений или поломок.

Кроме этого запорная арматура может быть изготовлена из различных материалов. Это очень важно понимать при решении вопроса, какая лучше арматура для унитаза. Основная масса подобной фурнитуры выполнена из полимеров, их состав оказывает огромное влияние на прочность, надежность и долговечность каждого элемента и всей системы в целом. Нельзя сказать, что изделия высокого качества будут стоить очень дорого, так как конкуренция среди производителей запорной арматуры для унитаза достаточно высокая. Однако стоит заметить, что можно выявить подделку даже среди изделий от надежных производителей. Продукция низкого качества заявит о себе уже на первой стадии эксплуатации.

Система слива для унитаза. Способы водоподачи унитазов 13

Металлические элементы запорной арматуры характеризуются долгим эксплуатационным периодом и высокими прочностными характеристиками. Для изготовления металлической фурнитуры используется специальный сплав бронзы или латуни, которые не боится влаги и способен противостоять серьезным механическим нагрузкам. Благодаря этим свойствам металлическая запорная арматура для унитаза и сантехники безупречно функционирует на протяжении нескольких лет.

Стоит отметить, что совмещенная металлическая арматура устанавливается только в сантехническое оборудование элитного класса. Что касается раздельного узла, то ими оснащаются практически все модели унитазов.

Система слива унитаза с кнопкой. Модели, имеющие кнопку

Система слива унитаза с кнопкой. Модели, имеющие кнопку

Арматура для подачи воды этих конструкций очень похожа на ту, что имеют предыдущие устройства. Она может быть расположена как сбоку, так и снизу бачка. Сливная система немного отличается: груша слива здесь совмещена в одном блоке с переливом.

Представленная схема характерна для унитазов, произведенных в России. Модели, которые изготавливают в других странах, устроены немного по-другому. У них чаще встречается нижняя подача воды. Конструкция сливного-переливного блока немного сложнее, чем у наших бачков. Системы могут иметь одну либо две кнопки.

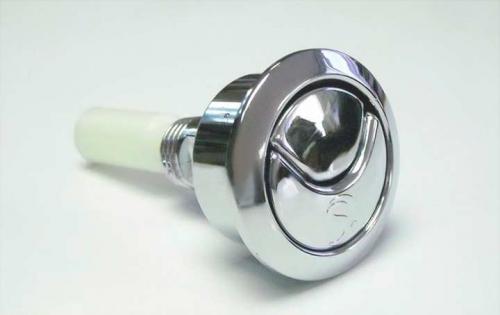

  1. Одна кнопка. Есть два варианта. Первый: кнопка нажимается и удерживается до тех пор, пока ее не отпустят. Второй: при нажатии на кнопку начинается слив, а прекращается он после повторного нажатия. В этом случае объем сливаемой воды зависит только от силы давления, оказываемого на кнопку.
  2. Две кнопки. Это устройство бачка унитаза более удобно, к тому же обещает экономию, о которой в последнее время задумались всерьез. Каждая кнопка предназначена для слива определенного количества воды. Стандартный режим предусматривает сброс в чащу 4-6 литров, экономичный — только половины объема.

Принцип работы в обоих случаях остается неизменным, но сам механизм устроен немного иначе. При нажатии на кнопку поднимается стакан, сама же стойка фиксируется неподвижно. Регулируют слив специальным рычагом или поворотной гайкой. Минус — большее количество деталей устройства бачка. Эта «супероснащенность» повышает риск поломки.

Сливной механизм для унитаза старого образца. Арматура для бачка унитаза и их виды: с нижней и боковой подводкой и старого образца. Какую лучше выбрать? +Фото

Сливной механизм для унитаза старого образца. Арматура для бачка унитаза и их виды: с нижней и боковой подводкой и старого образца. Какую лучше выбрать? +Фото Арматура унитазного бачка  является своего рода «начинкой, обеспечивающей работы по набору, удержанию и сливу воды.Материалом для изготовления арматуры может случить пластик или металл(латунь, сталь).

В этой статье мы познакомимся с тем, как отрегулировать арматуру в сливном бачке унитаза, а также с ее видами и особенностями.

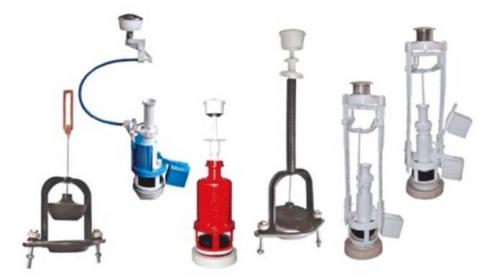

Виды запорной арматуры и их особенности

В основном современные модели унитазов оснащены пластиковой арматурой. Она является достаточно долговечной, не подвергается коррозионным процессам и негативному влиянию химических веществ, присутствующих в воде.

Сливной механизм для унитаза старого образца. Арматура для бачка унитаза и их виды: с нижней и боковой подводкой и старого образца. Какую лучше выбрать? +Фото Работа унитаза имеет прямую зависимость от правильной работы запорной арматуры, которая отвечает за сливание и подачу воды. На сегодняшний день на рынке сантехнической продукции можно увидеть множество разнообразных моделей этого устройства. Причем видов не много, так как запорная арматура является однотипной, подходящая для разных модификаций.

Запорная арматура по конструкции может быть раздельной и совмещенной.

Сливной механизм для унитаза старого образца. Арматура для бачка унитаза и их виды: с нижней и боковой подводкой и старого образца. Какую лучше выбрать? +Фото Раньше для устройства унитаза пользовались только раздельной конфигурацией. В ней установка заливного и сливного клапана проходит по раздельности, и работают они автономно. Работа заливного клапана регулируется поплавком.

Когда вода в бачке поднимается и перекрывается поплавком под действием тяги.Сливной узел представляет собой горловину с клапаном.

Клапан бывает двух видов — воздушным и механическим. Управляется педалью, кнопкой или клавишей.

Сливной механизм для унитаза старого образца. Арматура для бачка унитаза и их виды: с нижней и боковой подводкой и старого образца. Какую лучше выбрать? +Фото Плюсом запорной арматуры является то, что при поломке можно заменить или отремонтировать только поврежденный узел, а не менять всю систему.

Это сказывается на семейном бюджете и облегчает монтажные и демонтажные работы. Поэтому использование таких систем актуально и в настоящее время.

Сливной механизм для унитаза старого образца. Арматура для бачка унитаза и их виды: с нижней и боковой подводкой и старого образца. Какую лучше выбрать? +Фото Элитный класс представляет новейшие модели продукции, в которых использована запорная арматура в новой конструкции. В ней общая система соединяет клапаны слива и залива.

Настройка такого вида арматуры достаточно сложная. Но при правильной установке гарантирует безопасную и безукоризненную работу блока.

Недостаток этой системы заключается в необходимости полной замены при поломке и затруднительный ремонт.

Сливной механизм для унитаза старого образца. Арматура для бачка унитаза и их виды: с нижней и боковой подводкой и старого образца. Какую лучше выбрать? +Фото В основном для ее производства используют полимерные материалы. Качество составляющих пластик материалов определяет качество работы и долговечность.Фурнитуру из металла выделяют как наиболее прочная и долговечная.  Данные материалы характеризуются влагоустойчивостью и стойкостью к механическому воздействию.

Использование единой запорной металлической арматуры предусмотрено производителями только для элитных моделей. Раздельные системы могут быть установлены в любой унитаз.

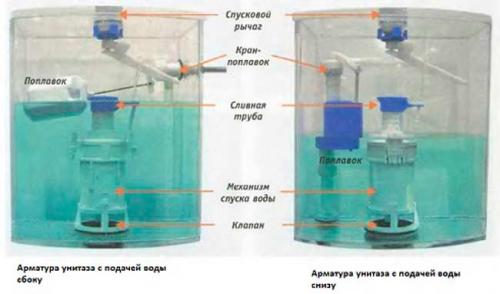

Верхняя и нижняя запорная арматура для унитаза

Сливной механизм для унитаза старого образца. Арматура для бачка унитаза и их виды: с нижней и боковой подводкой и старого образца. Какую лучше выбрать? +Фото Запорную арматуру делят по таким признакам, как место установки и способ подачи воды.

От того с какой стороны бочка ее встраивают, будет зависеть конструкция системы, что обязательно будет учитываться при замене поврежденных элементов.

Сливной механизм для унитаза старого образца. Арматура для бачка унитаза и их виды: с нижней и боковой подводкой и старого образца. Какую лучше выбрать? +Фото Различия при установлении  имеют арматуры с верхней и нижней подачей воды. Обе системы предполагают закрытие клапана воздействием управляющей тяги, которая соединяется с поплавком, представляющий собой емкость из пластика или пенопласта.

Устанавливая арматуру необходимо провести тщательную балансировку. Это нужно для продуктивной работы системы, которая имеет зависимость от уровня воды сливного бочка.

Сливной механизм для унитаза старого образца. Арматура для бачка унитаза и их виды: с нижней и боковой подводкой и старого образца. Какую лучше выбрать? +Фото В отечественных унитазах устанавливают арматуру с верхней подачей воды.

Эту систему размещают в боковую часть бачка.

Недостатком данной конструкции является шум, который создает система подавая воду.

Унитазы зарубежных производителей оснащены, в основном, запорной арматурой с нижней подводкой воды. Эта конструкция бесшумна, более комфортная и обеспечивающая модели стильный вид.

Верхняя система устанавливается после монтажных работ в бачке, а нижняя арматура устраивается до его расположения на конструкции.

Сливной механизм для унитаза старого образца. Арматура для бачка унитаза и их виды: с нижней и боковой подводкой и старого образца. Какую лучше выбрать? +Фото Сливной клапан  устроен намного проще, чем узел подачи воды.

Здесь нет запорных механизмов, так как эта конструкция в этом не нуждается. Управляется сливной клапан тягой.

Она представляет собой цепочку или штангу.

Раньше при устройстве унитаза повсеместно использовали рычаг, располагаемый с боку или в верху сливного бачка.

Сливной механизм для унитаза старого образца. Арматура для бачка унитаза и их виды: с нижней и боковой подводкой и старого образца. Какую лучше выбрать? +Фото Сейчас в основном модели оснащены кнопкой.

Такой механизм предусматривает два режима слива воды. При разной интенсивности нажатия кнопки может быть произведен либо полный слив бачка либо половины.

Нажимая на рычаг или кнопку происходит открытие заслонки, которая закрывает верхний штуцер и вода сливается в унитаз. Затем под весом заслонки она возвращается на свое место и клапан закрывается.

Процесс установки запорной арматуры унитаза

Можно использовать и отдельную арматуру, но будет лучше и проще использовать фирменные системы, идущие в комплекте с унитазами. В таком случае точно все элементы будут соответствовать.
