Напряжение светодиодов таблица. Как узнать падение напряжения на светодиоде

07.02.2023 в 20:54

Напряжение светодиодов таблица. Как узнать падение напряжения на светодиоде

Падение напряжения на светодиоде — это одна из его важных характеристик. С помощью падения напряжения можно узнать, на сколько вольт уменьшится напряжение во время прохождения через один светодиод, если соединение было последовательным. К примеру, если падение напряжения на светодиоде 2,3 вольта, а напряжение питания 24 вольт, то после первой лампочки остальным останется 24—2,3=21,7 вольт. После прохождения второго светодиода значение станет еще меньше: 21,7—2,3=19,4 вольт.

Подсчеты можно проводить до тех пор, пока полученное значение не будет меньше падения напряжения, то есть на следующий диод его уже не хватит. После проведения нехитрых подсчетов можно прийти к выводу, что запитать при таких условиях можно только 10 светодиодов, а 11-й сиротливо останется в сторонке. Если в ленте их больше, то на остальных уже не хватит. Падение напряжения можно измерить двумя способами: практическим и теоретическим.

Теоретический метод

Для теоретического метода определения падения напряжения в светодиоде необходимы таблицы. Изменения этой характеристики напрямую связаны с его цветом. Для изготовления светодиодов разных цветов используются разные полупроводниковые материалы. Здесь производители во мнении не сходятся, а единого стандарта нет, поэтому каждый делает из того, из чего считает нужным. Падение напряжения во многом определяется химическим составом полупроводника. Точных значений для светодиодов одного цвета нет, но существует определенный диапазон, в котором они варьируются. К примеру, для синих и белых 3—3,6 В, для красных 1,8—2В, для жёлтых и зелёных 2—2,4В. Эти данные можно посмотреть по даташиту.

У белых светодиодов показатель самый высокий, а в хвосте списке расположились красные. Хотя данные и приблизительные, этого обычно достаточно для проведения расчетов. Если светодиоды достались по наследству без документации, то можно поискать в интернете похожие, а после скачать документацию для них. Такой метод, к сожалению, совершенно ненадежен, так как под идентичными корпусами может скрываться разная начинка, соответственно и характеристики у нее будут другими.

Практический метод

В реальности проще это падение напряжения на светодиоде измерить вольтметром в схеме, чем выискивать в графиках и таблицах. Не нужно объяснять, что вольтметр должен быть включен на постоянное напряжение, если через диод течет постоянный ток, а щупы должны касаться анода и катода диода. Если возникают трудности с идентификацией, то отличить их легко. Катод короче анода, что видно невооруженным глазом.

Мощность светодиодов таблица. Светоотдача, угол свечения и мощность светодиодов

Сравнение светового потока диодов с другими источниками света проводят, учитывая силу издаваемого ими излучения. Приборы размером около 5 мм в диаметре дают от 1 до 5 лм света. В то время как световой поток лампы накаливания в 100Вт составляет 1000 лм. Но при сопоставлении необходимо учитывать, что у обычной лампы свет рассеянный, а у светодиода – направленный. Поэтому необходимо принимать во внимание угол рассеивания светодиодов.

Угол рассеивания разных светодиодов может составлять от 20 до 120 градусов. При освещении светодиоды дают более яркий свет по центру и снижают освещенность к краям угла рассеивания. Таким образом, светодиоды лучше освещают конкретное пространство, используя при этом меньше мощности. Однако если требуется увеличить площадь освещенности, в конструкции светильника используют рассеивающие линзы.

Как определить мощность светодиодов? Чтобы определить мощность светодиодной лампы, требующейся для замены лампы накаливания, необходимо применять коэффициент, равный 8. Так, заменить обычную лампу мощностью 100Вт можно светодиодным прибором мощностью не менее 12,5Вт (100Вт/8). Для удобства можно воспользоваться данными таблицы соответствия мощности ламп накаливания и LED-источников света:



При использовании светодиодов для освещения очень важен показатель эффективности, который определяется отношением светового потока (лм) к мощности (Вт). Сопоставляя эти параметры у разных источников света, получаем, что эффективность лампы накаливания составляет 10-12 лм/Вт, люминесцентной – 35-40 лм/Вт, светодиодной – 130-140 лм/Вт.

Источник: https://stroika-i-remont.info/stati/svetodiod-tok-potrebleniya-moshchnost

Как узнать напряжение светодиода мультиметром. Проверка мультиметром

Мультиметр — это универсальный измерительный прибор. С его помощью можно измерить основные параметры практически любого электронного изделия и не только. Для проверки светодиода, потребуется мультиметр в котором есть режим «прозвонки», или его еще называют режимом проверки диодов. Обозначение режима проверки диодов на мультиметре показано на изображении ниже.

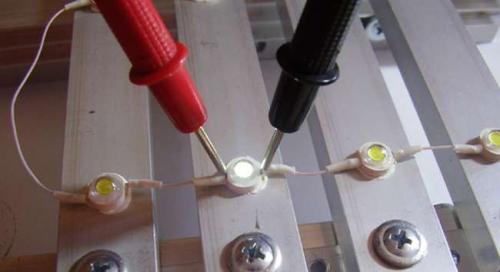

Как узнать напряжение светодиода мультиметром. Проверка мультиметром

Для того чтобы проверить светодиод при помощи мультиметра, нужно установить переключатель прибора в положение соответствующее режиму «прозвонки» и подключить его контакты к щупам тестера.

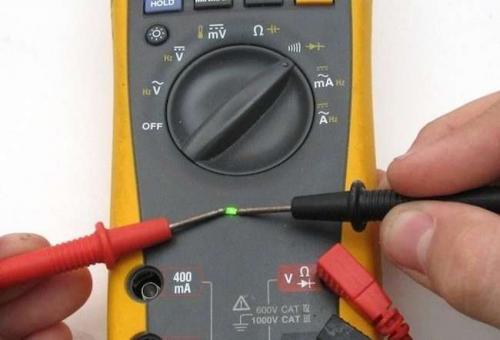

Как узнать напряжение светодиода мультиметром. Проверка мультиметром

В процессе подключения необходимо учитывать полярность диода. Анод, следует подключить к красному щупу, а катод к черному. В случаях, когда нет информации какой электрод анод, а какой катод, можно перепутать полярность – это ничего страшного, со светодиодом ничего не произойдет. При неправильном подключении, мультиметр не изменит своих изначальных показаний. При правильном подключении, светодиод должен загореться.

Как узнать напряжение светодиода мультиметром. Проверка мультиметром

Есть один нюанс, ток «прозвонки» достаточно низкий для нормальной работы светодиода, и стоит приглушить освещение, для того чтобы увидеть как он светится. Если нет возможности этого сделать, можно ориентироваться на показания измерительного прибора. Как правило, если светодиод рабочий, то мультиметр покажет значение отличное от единицы.

Второй вариант — проверить светодиод тестером, это воспользоваться блоком PNP. Данный разъем предназначенный для проверки диодов, позволяет включить светодиод на мощность, достаточную для визуального определения его работоспособности. Анод подключается в разъем, обозначенный буквой Е (эмиттер), а катод диода в разъем колодки, обозначенный буквой С (коллектор).

Как узнать напряжение светодиода мультиметром. Проверка мультиметром

Светодиод должен гореть при включении мультиметра в не зависимости от режима выбранного регулятором.

Данный способ позволяет проверить даже достаточно мощные светодиоды. Его неудобство в том, что, диоды обязательно нужно выпаивать. Для проверки мультиметром не выпаивая, необходимо изготовить переходники для щупов.

Существует вариант проверки светодиода методом измерения сопротивления, но для этого необходимо знать его характеристики, что достаточно не практично.

Если у вас нет мультиметра, то обязательно обзаведитесь им, многофункциональный, надежный и по хорошей цене лучше всего купить на Алиэкспресс . Для проверки светодиодов, его будет больше, чем достаточно. В нашей редакции мы пользуемся именно таким, правда у нас есть еще один, по дороже, он работает быстрее и функционал у него расширенный, и комплектация богатая. Купить мультиметр с Алиэкспресс для продвинутых .

Допустимый ток светодиода. Как рассчитать сопротивление для светодиода

При расчете сопротивления для светодиода руководствуются формулой:

U = IхR,

где U – напряжение, I – сила тока, R – сопротивление (закон Ома). Допустим, необходимо подключить светодиод с такими параметрами: 3В – напряжение и 0,02А – сила тока. Чтобы при подключении светодиода к 5 Вольтам на блоке питания он не вышел из строя, надо убрать лишние 2В (5-3 = 2В). Для этого необходимо включить в схему резистор с определенным сопротивлением, которое рассчитывается с помощью закона Ома:

R = U/I.

Резисторы с различными значениями сопротивления

Таким образом, отношение 2В к 0,02А составит 100 Ом, т.е. именно такой необходим резистор.

Очень часто бывает, что учитывая параметры светодиодов, сопротивление резистора имеет нестандартное для прибора значение. Такие ограничители тока нельзя отыскать в точках продажи, например, 128 или 112,8 Ом. Тогда следует использовать резисторы, сопротивление которых имеет ближайшее большее значение по сравнению с расчетным. При этом светодиоды будут функционировать не в полную силу, а лишь на 90-97%, но это будет незаметно для глаза и положительно отразится на ресурсе прибора.

В интернете представлено множество вариантов калькуляторов расчетов светодиодов. Они учитывают основные параметры: падение напряжения, номинальный ток, напряжение на выходе, количество приборов в цепи. Задав в поле формы параметры LED-приборов и источников тока, можно узнать соответствующие характеристики резисторов. Для определения сопротивления маркированных цветом токоограничителей также существуют онлайн расчеты резисторов для светодиодов.

Характеристики светодиодов в led лампах. Основные параметры светодиодов в светодиодных лампах, ленте, светильниках

При выборе светотехнического устройства необходимо принимать во внимание параметры установленных в нем светоизлучающих диодов. Рассмотрим главные характеристики.

Ток

Однокристальные светодиоды имеют среднюю величину рабочего тока в пределах 200 mA. В многокристальных чипах ток соответственно выше. Нестабильность тока, выдаваемого драйвером (блоком питания), негативно сказывается на интенсивности свечения и длительности службы. Увеличение тока является причиной повышения цветовой температуры и оттенка свечения чипа.

Напряжение

Для электропитания светодиодов используются специальные драйверы, обеспечивающие стабильность тока. Напряжение «плавает» в границах, отличающихся для различных моделей. В таблице ниже можно посмотреть виды светодиодов по напряжению.

ЦветДлина волныНапряжение
Инфракрасныйот 769 нмдо 1.9 В
Красный610-760 нмот 1.6 до 2.03 В
Оранжевый590-610 нмот 2.03 до 2.1 В
Желтый570-590 нмот 2.1 до 2.2 В
Зеленый500-570 нмот 2.2 до 3.5 В
Синий450-500 нмот 2.5 до 3.7 В
Фиолетовый400-450 нмот 2.8 до 4 В
УльтраФиолетовыйдо 400 нмот 3.1 до 4.4 В
Белыйширокий спектрот 3 до 3.7 В

А вот светодиодная лента запитывается стабилизированным напряжением. Токовая характеристика задается токоограничивающими резисторами.

Мощность

Этот параметр требуется для расчета нагрузки и подбора блока электропитания. Он вычисляется с помощью простой формулы P = U х I.

Мощность led может быть:

  • малой – менее 0,5 ватт;
  • средней – 0,5-3 ватта;
  • большой – от 3 ватт.

Световой поток

Светодиоды формируют световой поток с углом рассеивания 100-120 градусов. Для лучшей фокусировки излучения устанавливаются специальные купольные линзы.

    Светодио. 5 вольт. Какие диоды используются в фонариках?

    Мощные светодиодные фонари начались с устройств с матрицей 5-мм.

    LED фонари в совершенно разных исполнениях, от карманных до кемпинговых, получили широчайшее распространение в середине 2000-х. Их цена заметно снизилась, а яркость и долгий срок службы от одного заряда батареек сыграли свою роль.

    Светодио. 5 вольт. Какие диоды используются в фонариках? 5-ти миллиметровые белые сверхъяркие светодиоды потребляют от 20 до 50 мА тока, при падении напряжения 3.2-3.4 вольта. Сила света – 800 мкд.

    Очень хорошо показывают себя в миниатюрных фонариках-брелках. Маленький размер позволяет носить такой фонарик с собой. Питаются они либо от «мини-пальчиковых» батареек, либо от нескольких круглых «таблеток». Часто используются в зажигалках с фонариком.

    Вот какие светодиоды в китайских фонариках устанавливаются уже много лет, но их век постепенно истекает.

    В поисковых фонарях при большом размере отражателя есть возможность смонтировать десятки таких диодов, но такие решения постепенно отходят на второй план, а выбор покупателей падает в пользу на фонарей на мощных светодиодах типа Cree.

    Светодио. 5 вольт. Какие диоды используются в фонариках?

    Поисковый фонарь на 5мм светодиодах

    Такие фонари работают от батареек типа АА, ААА или аккумуляторов. Стоят недорого и проигрывают как в яркости, так и в качестве современным фонарям на более мощных кристаллах, но об этом ниже.

    В дальнейшем развитии фонарей производители перебрали множество вариантов, но рынок качественной продукции занимают фонари с мощными матрицами или дискретными светодиодами.

    Максимальное напряжение для светодиода. Определяем падение напряжения теоретическим способом

    Итак, у вас есть светодиод, но при этом нет на него документов. Цвет, которым светится светодиод, может вам о многом рассказать, как сам корпус, форма и размеры полупроводникового прибора.

    Если у светодиода корпус из прозрачного компаунда, то каким цветом он светится без его подключения загадка. Чтобы определить, а заодно и проверить исправность светодиода, нам потребуется мультиметр.

    Переводим переключатель в положение прозвонка и щупами касаемся поочередно выводов диода. При этом у рабочего светодиода в прямом смещении вы увидите, что он слегка засветится.

    Таким нехитрым способом вы определили цвет и исправность самого светодиода.

    Почему именно важен цвет свечения? Да все просто. Светодиоды разных цветов изготавливаются из различных полупроводниковых компонентов. Именно химия полупроводника во многом определяет, какое падение напряжения будет на P-N переходе.

    Но так как во время производства применяется множество химических элементов, то лишь по цвету можно определить только приблизительно на какое напряжение рассчитан тот или иной светодиод.

    Если вы знаете какого цвета ваш светодиод, то вполне можно найти в интернете техническую документацию на светодиоды похожей конструкции, но обязательно одного цвета. И уже в ней посмотреть примерно какое напряжение на вашем светодиоде.

    Теоретические изыскания вам смогут дать лишь приблизительные данные, но практический опыт позволит определить реальное напряжение светодиода.

    Напряжение светодиодов по цветам. Как узнать, какой светодиод стоит в лампе

    Самый простой вариант – если лампа полностью исправна. В этом случае надо просто измерить падение напряжения на любом из элементов. Если при подаче питания один или несколько элементов не светят (или все), надо идти другим путем.

    Если лампа построена по схеме с драйвером, то на драйвере указано выходное напряжение в виде верхнего и нижнего пределов. Это связано с тем, что драйвер стабилизирует ток. Для этого ему надо изменять напряжение в определенных границах. Фактическое напряжение придется измерить мультиметром и убедиться, что оно в норме. Далее визуально (по дорожкам печатной платы) определить количество параллельных цепочек светодиодов в матрице и количество элементов в цепочке. Напряжениенужно разделить на число последовательно соединенных элементов. Если напряжение на драйвере не обозначено, то его можно лишь замерить по факту.

    Драйвер на рабочий ток 300 мА и выходное напряжение 45-64 В.

    Совет эксперта

    Стариков Михаил

    Старший инженер-электроник

    Задать вопрос

    Этот способ дает точный результат лишь с полностью исправной лампой. Если часть элементов (или все полностью) не горят, то для стабилизации тока драйвер будет уменьшать или увеличивать напряжение в пределах 10%. Для практических целей такой погрешности может быть достаточно, но об этом надо помнить.

    Если светильник построен по схеме с балластным резистором и его сопротивление известно (или его можно измерить), то напряжение светодиода можно определить расчетным способом. Для этого надо знать рабочий ток. В этом случае надо рассчитать:

    • падение напряжения на резисторе – Uрезистора=Iраб*Rрезистора;
    • падение напряжения на цепочке LED – Uled=Uпитания – Uрезистора;
    • разделить Uled на количество приборов в цепочке.

    Если Iраб неизвестен, его можно принять равным 20-25 мА (схема с резистором применяется для маломощных фонарей). Точность будет приемлема для практических целей.
