Гидрострелка в разрезе. Устройство гидравлического разделителя

Гидрострелка в разрезе. Устройство гидравлического разделителя

(или по-другому гидравлический разделитель, анулоид, термостатический разделитель) представляет собой полый сосуд круглого или прямоугольного сечения с приваренными по бокам патрубками входа и выхода воды с резьбовым или фланцевым соединением.

Если смотреть на устройство в разрезе, то внутри прибора ничего нет. Однако, в зависимости от производителя такой разделитель может комплектоваться дополнительно фильтрами воды, воздухоотводчиком, температурным датчиком, разделительными пластинами и грязевиками.

Как правило, гидрострелки изготавливаются из черной или нержавеющей стали. Однако стоит понимать, изделия из нержавеющей стали при работе в закрытой системе отопления технически не играют никакой роли, и имеют только визуально более привлекательный вид. Со всеми задачами справляется и обычный анулоид из чёрной стали, который прослужит не меньше аналога из нержавейки, а сэкономленные средства можно потратить на другое оснащение котельной. Габариты устройства и количество патрубков зависят от мощности отопительного котла, количества контуров и их объема.

Обратите внимание! В паспорте гидрострелки всегда указывается предельно допустимая мощность отопительного оборудования, которую способен выдержать разделитель. Устройства, которые предназначены для совместной работы с мощностными теплогенераторами, от 100 кВт и выше, имеют надежное фланцевое соединение.

Рекомендуется устанавливать гидравлический разделитель перпендикулярно полу для эффективного отвода накапливаемого воздуха и оседания шлама.

Гидрострелка в разрезе чертёж. Назначение приспособления

Целесообразность использования гидроразделителя обоснована в крупных домах, где есть 2 и более отопительных контура.

Описываемая здесь гидрострелка необходима для балансировки уровня давления во всей котельной системе, когда изменяются показатели в главном контуре. Т акое устройство без проблем регулирует трехконтурный вариант системы, в которой включены сразу и нагреватель воды, и радиатор отопления, и даже теплой пол.

Когда соблюдаются все правила гидродинамики, обеспечивается стабильная работа в нормальном режиме.

Стоит знать: устанавливается большинство гидрострелок строго в вертикальном положении, чтобы отвод воздуха из системы осуществлялся полностью автоматически.

Также гидроразделитель — это своеобразного рода отстойник, в котором изымаются из теплоносителя различного рода образования, будь то накипь или коррозия. Но происходит это опять же, если соблюдены все гидромеханические нормы.

Стоит отметить, что такая функция гидрострелки, сделанной как из нержавейки, так и из других материалов, увеличивает срок службы многих деталей в отопительной системе. Такое устройство также отводит образующийся в теплоносителе воздух, что снижает в металлических частях окислительный процесс.

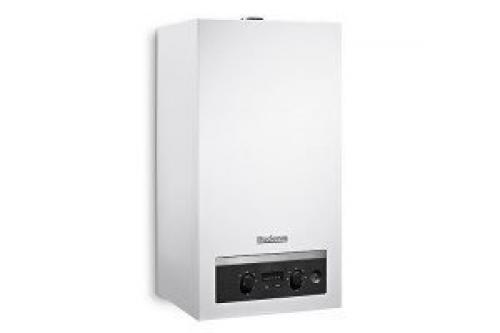

Возможно, Вас заинтересует статья о конденсационном газовом котле.

О том, как выбрать газовый котел, Вы можете прочитать в этой статье .

Также Вам может пригодиться статья о том, как сделать котел на отработанном масле своими руками .

В классическом варианте конструкции, которая предусматривает наличие только одного контура, если происходит отключение нескольких веток, то уменьшается расходование тепла в системе. Поэтому температура теплоносителя после прохождения всего пути снижается незначительно. Гидрострелка же позволяет поддерживать стабильный уровень расхода тепла, тем самым обеспечивая стабильную циркуляцию в системе.

Как выгнать воздух из системы отопления в частном доме с насосом. Избавляемся от воздушной пробки

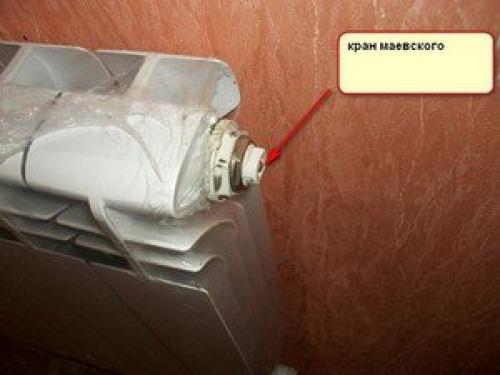

При наличии ручных воздухоотводчиков на радиаторах, проблем с тем, как убрать воздух из батарей, не возникает. При помощи отвертки или штатного ключа немного вывинчивается шток крана Маевского, при этом под сливное отверстие подставляется подходящая емкость (достаточно полулитровой стеклянной банки). Спуск воздуха из системы отопления с помощью ручного воздухоотводчика сопровождается шипением и свистом, затем появляются брызги, после чего теплоноситель начинает течь тоненькой струйкой. На этом этапе кран Маевского следует закрыть.

Обратите внимание! Если батарея продолжает плохо греть после развоздушивания, проблема может крыться в засоре. В этом случае прибор отопления демонтируют и промывают. После установки радиатора на место заново, проверьте систему на наличие воздушных пробок.

Чтобы удалить воздушную пробку из системы отопления, если она скопилась в стороне от воздухоотводчика (ручного или автоматического), поступают следующим образом :

1. Открывают ближайший к воздушному пузырю воздушный кран или клапан.
2. Начинают понемногу подпитывать систему теплоносителем, чтобы жидкость за счет увеличения объема вытеснила воздушный пузырь в сторону открытого воздухоотводчика.

Что делать в сложных случаях, когда пробку не убирает добавление объема теплоносителя? В такой ситуации помимо увеличения количества теплоносителя требуется добавить давления, нагрев жидкость до критических температур. Следует действовать предельно аккуратно, чтобы не ошпариться брызгами, сопровождающими сброс воздуха через автоматический клапан.

Важно! Если пробка систематически формируется на одном и том же участке трубопровода, врежьте в этом месте тройник и установите автоматический клапан.

Заключение

Приобретая отопительное оборудование, обратите внимание на качество и надежность автоматических воздухоотводчиков — они должны исправно функционировать, чтобы браться за ликвидацию воздушных пробок приходилось только после слива и заполнения контура теплоносителем. Если знать, как спустить воздух с системы отопления, процедура не доставит особых хлопот.

Гидрострелка в разрезе картинки. Изготовление гидрострелки своими руками

Нередко потребители, решив сэкономить на покупке готовых гидроразделителей, пытаются изготовить их самостоятельно. Что ж, если человек может качественно выполнить токарные и сварочные операции или у него есть знакомые опытные специалисты, готовые сделать скидку на свою работу, то, пожалуй, такой вариант может быть реализован. Услуги специалистов по объявлению весьма дорогостоящи (в первую очередь это касается сварщиков). Да и квалификация нанятого специалиста нередко может оказаться недостаточной. Брак по сварке и порча деталей и узлов несут дополнительные материальные расходы и повышенную трату нервов.

Кроме того, оптимальной по размерам и работоспособной гидрострелки требует правильных расчётов.

Резюмируя сказанное, можно сделать вывод: при наличии сложной отопительной системы проще и надёжнее доверить её расчёт и подбор гидравлической стрелки специалистам. Они же и должны разработать чертёж системы отопления. Приобретать лучше готовую гидрострелку, имеющую антикоррозийное покрытие, теплоизоляцию, шламоуловитель и т.д.

Для тех, кто всё-таки рискнёт на самостоятельные работы, далее приводится в кратком виде упрощённый расчёт гидрострелки.

Материал для самостоятельного изготовления гидрострелки—сталь. Но здесь есть трудность с антикоррозийными свойствами таких труб, и ржавчина будет угрозой домашней отопительной сети. Пластиковые трубы большого диаметра подобрать сложно. Поэтому в некоторых случаях в роли гидрострелки может выступить изготовленная из металлопластиковой трубы d 32 мм и тройников решётка. Для её изготовления возможно использование полипропилена в сетях с температурой не выше 70 град. Изображение—на рис.9.

Насос для повышения давления воды в частном доме. Когда нужен повысительный насос

Напор воды на входе внутреннего водопровода в частном доме при индивидуальном водоснабжении определяется настройками основного элемента автоматики — реле давления, наивысший стандартный порог срабатывания которого при ручной настройке не превышает 5 бар. Поэтому повышающий насос в частном доме смонтировать не имеет смысла – при недостаточном объеме подачи дешевле и проще поставить накопительныйбольшой емкости. Аналогичная картина наблюдается и в многоквартирных домах — там водяной напор фиксирован и поддерживается на нужном уровне коммунальными службами. Но иногда в квартирах и частных домах возникают следующие ситуации, когда необходима установка в водопровод повысительных электронасосов:

a). При автономном водоснабжении забор водных ресурсов производят изили колодезных источников, используя для этого погружные колодезные,электронасосы или поверхностные установки. Каждый водоподающий агрегат имеет определенные технические характеристики, основными из которых являются напор (указывается в метрах) и объем прокачки (в паспортах обычно отмечается значение в кубометрах за час).

Напор является определяющим критерием показателя расстояния до точки водопотребления и глубины погружения агрегата, обычно 1 м приравнивают к аналогичному 1 м вертикального столба и 10 м по горизонтали. Если скважина находится на большой глубине или расстояние до дома велико, напора, создаваемого маломощным электронасосом (ошибки в расчетах при выборе, снижение характеристик в процессе эксплуатации, невозможность замены изношенного агрегата на новый) не всегда хватает для транспортировки приемлемого объема воды в единицу времени на нужное расстояние. В этой ситуации в наружную магистраль можно установить подкачивающий электронасос.

Рис. 4 Вихревой электронасос и принцип его работы

b). Но чаще повысительные насосы для холодного водоснабжения ставят внутри дома для водоподачи на электрическую и санитарную технику в случаях, когда напор жидкости в точках водозабора от централизованной магистрали слишком мал или у частного дома высокая этажность с разветвленной и протяженной водопроводной линией. В условиях домашнего микроклимата срок их службы существенно выше, чем на улице, к тому же приборы требуют встроенной в трубопровод установки, чего технически невозможно достичь на наружном подземном трубопроводе или в узком распределительном (смотровом) колодце.

c). Нарушение коммунальными службами своих обязательств приводит к тому, что напор в квартирах (особенно верхних этажей или в часы пик) может быть слишком мал для нормального функционирования санитарно-технических приборов, бытовой техники, хозяйственных нужд. В данной ситуации собственник может установить для поднятия давления в водопроводе (в основном на входе бытовой техники) насос небольшой мощности, начинающий свою работу при водопотреблении.

Гидрострелка в разрезе принцип работы. Принцип работы гидрострелки для отопления

Гидрострелка – это дополнительное устройство для системы отопления, которое занимается ее балансировкой и защитой. Принцип функционирования заключается в разделении гидравлических потоков, поэтому ее еще называют «гидравлический разделитель».

Корректное использование гидравлической стрелки позволяет согласовать работу всех элементов отопительной системы, повысить КПД насоса с котлом, что способствует улучшению энергоэффективности и значительно понижает расходные ресурсы (электроэнергию, топливо). Главное предназначение устройства в обеспечении экономичной и четкой работы котла.

Устройство и принцип работы

Гидрострелка представляет собой контейнер с несколькими патрубками, а также внутренними элементами. Число патрубков может быть от 4 и больше (зависит от количества контуров отопительной системы). Их местоположение определяют путем расчетов под конкретную систему.

От величины системы присоединение патрубков к контуру бывает:

• резьбовым – используется для маленьких систем;
• фланцевым – для больших.

Размеры устройства напрямую зависят от объемов контура и его мощности. Монтаж проводится на опорные стойки для металлических корпусов, и с помощью кронштейнов – для небольших размеров.

В качестве материала используется медь, полипропилен или нержавеющая сталь. Корпус обязательно должен быть обработан антикоррозийным средством.

Важно! Полимерные изделия можно использовать в системах с котлом мощностью от 14 до 35 кВт. Самостоятельно смонтировать подобный прибор крайне сложно.

Кроме стандартных функций, устройство может быть изготовлено с рядом дополнительных, а именно:

1. Деаэрация – способствует устранению газов в воде, которые возникают из-за ее нагревания. Для выполнения этой функции внутри устройства устанавливают сепарирующую пластину, а ее стенки притягивают к себе газовые частицы. Вывод накопленного воздуха может быть автоматическим или же требовать ручного вмешательства.
2. Магнитная обработка жидкости – скапливает металлические частицы и окалины. Для этого внутрь корпуса монтируют магнитные стержни, оборудованные специальными магнитами, состоящими из сплавов бора, железа, неодима.
3. Фильтрация – устраняет и отводит из обратной воды мусор (шлам, отложения, инородные частицы). Выполняется этот процесс за счет барьерных пластин, которые устанавливают внизу корпуса.

Они способствуют улучшению работы и снижают расходы на приобретение лишних устройств, таких как: грязевики, воздухосборники или шламоотводители.

Комплектация и характерные отличия гидрострелок

Комплект разделителя зависит от внутреннего наполнения и численности контуров, на которые он рассчитан. Обязательный элемент – автоматический отводитель для воздуха 1/2, оборудованный обратным клапаном  либо шаровым краном. Для установок на заказ в комплектацию входит съемная теплоизоляция.

В гидрострелках типа ГС вмонтированы элементы для устранения воздуха и шлама. В МГС (многофункциональные гидрострелки) комплекте есть магнитные стержни и возможность регулировать опору по высоте в пределах 10 см. Устройства типа ГС, МГС, flexbalance и maibes можно использовать для двухконтурных систем, но возможна их докомплектация коллектором.

Принцип работы

Существует три возможных варианта работы:

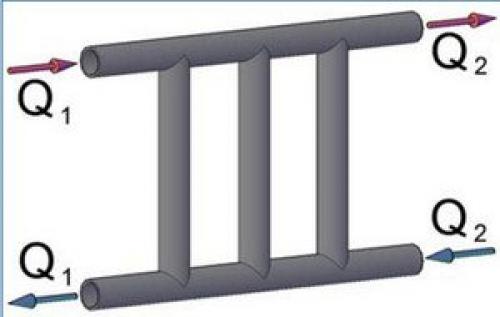

1. Расход теплоносителя  за единицу времени через котел (Q1) равен его расходу через систему отопления (Q2). Производительность при этом: Q1=Q2. Температура воды на выходе из котла и на входе в контур одинаковая. В гидрострелке отсутствует вертикальное направление потока, но на практике такое бывает крайне редко. Конструкция при этом имеет достаточный уровень суммарной мощности.
2. Производительность котла намного выше, чем требуемая для системы отопления: Q1>Q2. В этом случае внутри гидрострелки образуется вертикальный поток воды сверху вниз, его часть переходит в линию обратки. Температура жидкости на входе в котел увеличивается, и автоматическая система начинает понижать подачу топлива, что переводит систему в экономный режим функционирования. Подобная схема характерна для летнего периода, когда не требуется отопление, а котел работает исключительно в режиме горячего водоснабжения (ГВС).
3. Производительности котла недостаточно для системы отопления: Q1

Схема работы

Гидроразделить функционирует по следующей схеме:

1. Поток воды от котла попадает в гидрострелку , где меняет свое направления и снижает скорость.
2. В результате изменений выделяется воздух, который постепенно накапливается вверху корпуса. Воздух периодически отводится.
3. Затем поток направляется согласно одной из вышеописанных схем, по контуру потребителя.
4. Охлажденная вода возвращается в гидрострелку и проходит сквозь разделительные перегородки, где очищается от шлама.
5. Шлам накапливается снизу корпуса и периодически отводится.
6. Очищенная вода обратно попадает в котел.

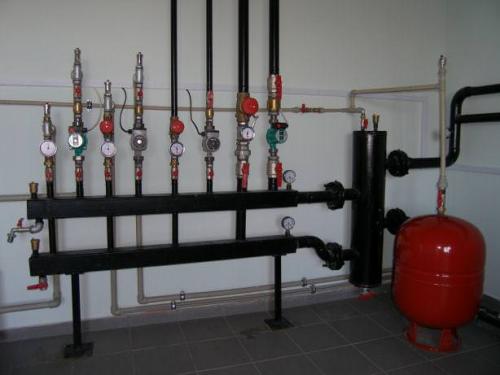

Обвязка двух котлов, работающих в каскаде

Преимущества использования

Применение устройства в системе отопления имеет ряд преимуществ:

1. Гидрострелка требуется для получения гарантии о выполнении технических характеристик.
2. С ее помощью поддерживается температурный режим и гидравлический баланс в системе.
3. Выравнивается циркуляция во всех контурах.
4. Происходит защита котла от тепловых ударов.
5. Снижает расходы на топливо и электроэнергию.
6. Понижает уровень гидравлического сопротивления.
7. Есть возможность подключить дополнительные компоненты ( расширительный бак , отводчик воздуха и т.д.).

Виды разделителей

Классификация разделителей:

1. В зависимости от объема:
   • большие – 200-300 л.;
   • средние – от 20 до 150 л.;
   • маленькие – меньше 20 л.
2. В зависимости от числа контуров:
   • двухконтурный;
   • многоконтурные.
3. В зависимости от формы сечения:
   • круглые;
   • квадратные.
4. В зависимости от расположения:
   • горизонтальные;
   • под углом;
   • вертикальные.
5. В зависимости от положения патрубков:
   • параллельные (на одной оси);
   • чередующиеся (на разных осях).

Подбор гидрострелки

Главным пунктом при выборе гидрострелки выступает диаметр, поскольку высота особой роли не играет. Чем больше объем устройства, тем качественнее и лучше происходит выравнивание температурного режима, что особо востребовано для котлов с твердым топливом (уголь, паллеты, дрова).

Выбирая подходящую модель необходимо учитывать, сколько контуров будет к ней подключено. Чтобы узнать оптимальный вариант, следует определить мощность контура, а также объем теплоносителя. Для этого проводится гидротехнический расчет.

Расчет

Вычисления следует проводить исходя из максимального значения потока воды и уровня ее скорости в гидроразделителе и трубках.

Произвести расчет можно с помощью двух способов:

Используя значение максимально потока воды.
