Диаметр подрозетников под розетку. Выбор диаметра при монтаже в бетонные и кирпичные стены

Диаметр подрозетников под розетку. Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки. Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут. При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место. При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде. Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки. По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью. Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник. Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки.

Углубленный подрозетник размеры. Основные виды и размеры подрозетников

Электрические аксессуары различаются по форме, внешнему виду и материалам изготовления. Подрозетники делают из пластиковых, деревянных и металлических материалов. Практически все современные изделия изготовлены из пластика, поскольку он подходит для любой проводки и всех видов монтажных работ.

Устройства делятся по форме конструкции на несколько групп:

Овальные . Позволяют монтировать один или несколько приборов. Удобны для монтажа, в подрозетнике после установки устройства остается свободное пространство, что позволяет вместить дополнительные провода.

Блочные (составные). Представляют собой соединения нескольких элементов, оформленные как единая конструкция. Идеально подходят для использования в промышленности.

Квадратные. Это не самая популярная форма подрозетников, однако оптимальный вариант для комфортной эксплуатации. В них также предусмотрено свободное место, которое останется после монтажа устройства. В нем можно разместить дополнительные детали: диммеры, компоненты для общего управления электросетью, провода.

Круглые . Популярная, простая и востребованная категория подрозетников. Для такого формата проще сделать нишу в стене. Подходят для одиночного использования и для группировки нескольких видов устройств.

Подрозетники различаются по размерам. Расстояние установочного диаметра может быть 60 мм, встречаются приборы с диаметром установки 64 или 68 мм. Глубина подрозетника составляет 40-60 мм. Два этих показателя должны соответствовать друг другу, однако глубину можно выбрать чуть больше, если в подрозетник необходимо поместить провода. Чем больше свободного пространства в подрозетнике, тем лучше он подходит для функционального использования. Если нет потребностей устанавливать в устройстве дополнительные элементы, можно выбрать простой и удобный подрозетник, в который поместится только розетка или выключатель.

Подрозетник 65 ил. Размеры подрозетников

При начале работы с электрикой один из самых частых вопросов — какой размер у подрозетников, на каком расстоянии сверлить отверстия под них?

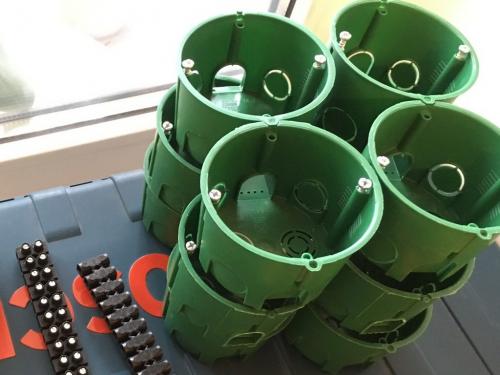

Стандартные размеры подрозетников

Обычный подрозетник имеет размер 68 мм на 45 мм, где 68 — это диаметр, а 45 — глубина. При установке блоком расстояние между центрами высверливаемых отверстий — 71 мм.

В зависимости от производителя и решаемых задач размеры подрозетников немного варьируются:

• Диаметр может быть 68 мм или 60 мм, в редких случаях — до 72 (это «внешняя» кромка для Легранда, в стандартный цилиндр 68 мм сам подрозетник влезает);
• Глубина зависит от типа устанавливаемой «начинки» и в минимуме составляет 40 мм, в максимуме — может достигать 60 и даже 75−80мм.

Следует также знать, что кроме стандартных компоновок существует подрозетники для гипсокартона — они стоят чуть дороже из-за небольших лапок, закреплённых на болтах. За счёт этих держателей корпус фиксируется на обратной стороне листа ГКЛ.

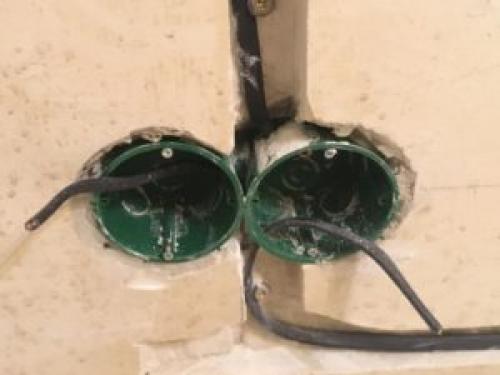

Подрозетники стандартных размеров 65×45

Размеры инструмента

Места для подрозетников в бетоне сверлятся коронкой на 68 мм — она стандартная. Существуют небольшие цилиндры для 60 мм подрозетников, но брать для дома такую оснастку не стоит — лишний сантиметр несложно закрыть алебастром или штукатуркой, а оказаться в ситуации, что подрозетник не лезет в гнездо не стоит. Для работы с высокопрочными материалами используют алмазные коронки. Расстояние между центрами сверления остаётся 71 мм при любых размерах.

При сверлении в кирпиче и бетоне следует делать отметку глубины на самой коронке, чтобы не пробурить отверстие слишком глубоко. Особенно опасны в этом смысле межкомнатные перегородки, толщина которых может составлять всего 80−90мм.

Для гипсокартона используется отдельная коронка. Сверлить коронкой по бетону в гипсокартоне не следует — материал слишком сильно разрушится. Если нет отдельной оснастки для ГКЛ — лучше воспользоваться ножовкой и вырезать отверстие по разметке.

Подрозетники конкретных производителей

Каждый производитель немного варьирует размеры вокруг стандартных. Если проводится электрика конкретного бренда — то лучше использовать их же подрозетники.

Schneider Electric

Стандартный подрозетник Шнейдер Электрик диаметром 65 мм и глубиной 45 мм. Производится в России, достаточно доступный вариант.

Hegel

Ещё один русский производитель из Тамбова. Стандартный подрозетник Хегель достаточно крупный — диаметром 68 мм с глубиной 60 мм. Отлично подходит для переключателей и сложных диммеров.

LeGrand

Дорогие подрозетники Легранд французского производства — настоящие гиганты. Внешний диаметр 70 мм и глубина 65 мм. Однако, есть несколько типов подрозетников LeGrand, в том числе стандартные с диаметром 68 мм и двумя глубинами — на 40 и на 60 мм. Для установки групп они подходят лучше.

Заключение

Несмотря на «зоопарк» производителей, в электрике уже сложились свои стандарты, и ошибиться с размерами подрозетников практически невозможно. Даже без купленной фурнитуры можно сверлить места для подрозетников по стандартным расстояниям и не беспокоиться о том, что что-то не уместится.

Диаметр отверстия под розетку в гипсокартоне. Как установить подрозетники в гипсокартон (21 фото): как правильно закрепить, установка в перегородку, выбор размера, разметка, варианты монтажа

Установить подрозетник  – задача не сложная. Но если стены из гипсокартона, монтаж имеет свои особенности, а подрозетники нужны специальные. Перед началом работ следует изучить правила монтажа подрозетников в гипсокартон, изучить пошаговую инструкцию.

Что такое подрозетник

Подрозетник – это металлическая, но чаще пластиковая коробка, которая монтируется в стену или перегородку для установки розетки, выключателя и часто в качестве распределительной коробки. Представляет собой небольшую чашу в форме цилиндра, в которой есть перфорационные заглушки для просовывания электрокабеля, идущего из заднего плана, и соседнего модуля/модулей.

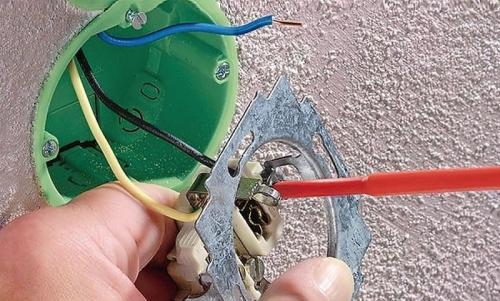

Подрозетник предназначен для надежного закрепления электрических розеток и выключателей

Подрозетники бывают как одиночные виды, так и блочные. В последних часто размещают электроустановочные приборы, где совмещены и выключатели, и розетки.

Задача подрозетника:

• создание удобства крепления электроприборов;
• защита от распространения огня при коротких замыканиях.

Коробки в продаже встречаются разного диаметра, глубины и формы.Но расстояние по верхнему бортику приблизительно равно 68-71 мм, а по внутренней части – 60-66 мм. Встречаются и более объемные, все дело в производителе и назначении. А вот глубиной 4 см выпускают для смежных стен, где электроустройства устанавливают в одном месте с обеих сторон.

Устройство подрозетников для гипсокартона

Какие подрозетники подходят для установки в гипсокартон

То, что подходит для бетонной, кирпичной или оштукатуренной стены, вовсе не совместимо с гипсокартонной. В данном случае нужна особая система крепления. Коробка должна быть снабжена специальными лапками-распорками, которые прижимаются и фиксируются в ГК конструкции при закручивании винтов.

Подрозетники под гипсокартон выпускаются стандартной формы:

• по внешнему контуру – 71 мм;
• по заднему – 68 мм;
• по внутреннему – 66 мм.

На заднем плане есть оттиск, который определяет внешние параметры установки.

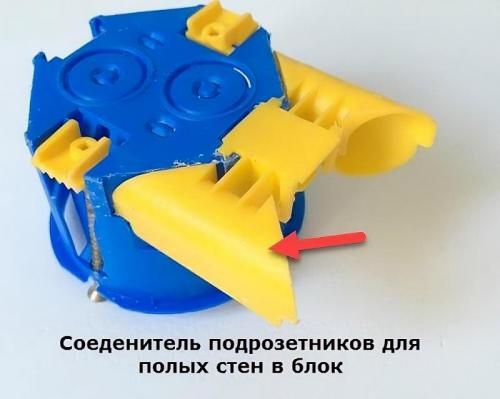

Для блочных схем приобретают специальные соединители. С их помощью одинарные коробки собирают в блок. Но уже готовые блоки тоже встречаются в продаже. Также необходимо знать толщину гипсокартона, чтобы знать, какая толщина стен ждет мастера при высверливании отверстия. Бывает, что ГКЛ укладывают в два слоя. За каркасом же находится пустота или утеплитель.

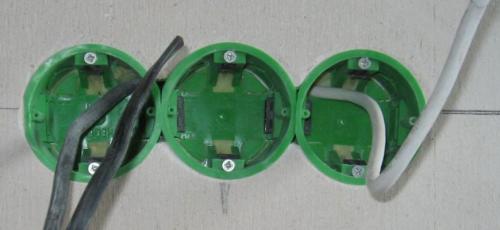

Для соединения подрозетников используют специальные соединители

Как установить и закрепить подрозетник в стену из гипсокартона

Чтобы не вызывать мастера по электропроводке в целях экономии, можно самим сделать установку подрозетников в гипсокартон.

Подготовка стен

Отверстия для пкоробок делают уже на подготовленной стене: с заделанными швами, прогрунтованной, зачищенной, но без облицовки.В отличие от установки в бетонную или оштукатуренную стену, для ГКЛ алебастровый раствор не наводят и коробку в нем не утапливают.Да и штробы здесь тоже не нужны. Электропровода в гофрированном изоляторе пускают по задней стенке каркаса и выводят через удаленные заглушки коробку.

Стену перед установкой подрозетника необходимо подготовить

Как выбрать место для установки розетки

Гипсокартон крепят на каркас из древесных реек или металлопрофилей, а места креплений без наличия облицовки видны по высверленным отверстиям или затиркам. Следовательно, за ними находятся стойки или перегородки каркаса, которые нужно обойти и не просверлить в них нечаянно отверстия.

Согласно нормам и правилам, установочные розетки размещают в жилых комнатах не ниже, чем 20-30 см от пола. Для выключателя это расстояние может составлять 80-90 см. От дверного проема – около 10-15 см и не менее 50 см – от батареи.

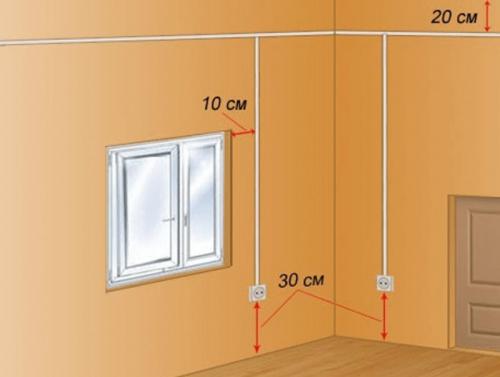

Рекомендуемые места установки розеток и выключателей в комнате

В зависимости от ситуации эти параметры могут меняться. Например, в кухне рациональней розетку или блок установок разместить над столом на расстоянии 120 см от пола и в 30 см от кухонной двери. Стоит обратить внимание и на удаленность от газовой плиты. Удобное расположение подрозетников позволит не подключать удлинитель.

То же касается и сплит-системы. Коробку удобней установить рядом с внутренним блоком кондиционирования на уровне нижней его части. Для настенного телевизора розетку практичней спрятать за корпусом. А для стиральной машины расположить рядом, но на высоте одного метра.

В детской комнате электроустройства устанавливают на недоступном расстоянии. Сами же розетки стоит приобрести со специальными защитными шторками или купить накладки. В продаже они встречаются разные, и помимо защитных свойств такие заглушки внесут в интерьер яркость и привлекательность.

Розетки для детской комнаты должны быть с защитными шторками

Как сделать отверстие и правильно рассчитать размер

Так как для распределительной и установочной системы в полых стенах используют один вид подрозетников, то и внешний диаметр у них одинаковый – 71 см. А вот места крепления в плоскости используются разные.

Диаметр коронки для подрозетника. Коронки по бетону

Сверление в бетоне отверстий для подрозетников выполняют специальными коронками. Кроме бетона, их можно использовать по кирпичу, железобетону и любому камню. Большой диаметр коронки чаще всего применяют при монтаже подрозетников или для прокладки сквозь стены трубопровода.

Форма коронки представляет отрезок трубы с отверстиями в боковых стенках для отвода отработанного мусора. По периметру одного края расположены напайки из специальных сплавов. Они служат режущим элементом инструмента. По центру с другого края трубки находится сквозное отверстие для вкручивания хвостовика. Он необходим для крепления коронки в патроне дрели или перфоратора. Сам хвостовик имеет посадочное место со стороны коронки под установку центровочного сверла. Во время работы, сверло исполняет направляющую роль, чтобы не сбиться с разметки.

Коронка в разборе

Центровочное сверло и хвостовик часто продаются одним комплектом с насадкой. Существуют еще удлинители, предназначенные под перфоратор с разными патронами: SDS Plus или SDS Max. Удлинители имеют стандартную резьбу, аналогичную на корпусе коронки, поэтому их легко менять. Центровочное сверло бывает цилиндрическим и коническим. Стандартная коронка обычно комплектуется цилиндрическим сверлом, а удлиненный хвостовик может продаваться с коническим сверлом.

Эффективность сверления зависит от того, какой напайкой снабжена коронка. Дело в том, что каждая напайка рассчитана под определенный просверливаемый материал. Например, напайка по бетону быстро выйдет со строя, если делать ей сверление по железобетону.

Твердосплавные напайки

Самыми распространенными в быту являются коронки с напайками из твердых сплавов металла. Сплав очень прочный и долговечный, но если попадется арматура, напайки быстро вылетают. Ими лучше сверлить по простому бетону или кирпичу. Можно, конечно, и по железобетону сверлить до уровня арматуры, но не всегда этот уровень можно угадать.

Коронка с твердосплавными напайками подходит для работы с ударной дрелью или перфоратором. Невысокая стоимость изделия сделала его популярным в бытовом использовании для монтажа подрозетников.

Алмазные напайки

Кто хоть раз резал железобетон болгаркой, тот знает, что это делать лучше алмазным диском. Сверление по железобетону предусматривает аналогичную технологию, только вместо диска здесь нужна коронка с алмазными напайками. Ее конструкция состоит из сегментов, покрытых алмазным напылением. Алмазная крошка позволяет справиться с любым твердым материалом, даже арматурой. Но здесь надо помнить, что сверление по железобетону и другому материалу происходит только безударным способом. Иначе, испортится сама коронка, плюс несущие элементы ж/б конструкций подвергнутся нежелательному разрушению.

Алмазные напайки хорошо сверлят по кирпичу, кафелю, черепице, что позволяет сделать ровное отверстие. Однако высокая стоимость таких коронок позволяет их использовать на профессиональном строительстве. Покупать дорогую насадку, чтобы сделать дома несколько отверстий для подрозетников, нецелесообразно.

Алмазному напылению свойственна разная жесткость, о чем говорит маркировка коронок:

• маркировка буквой М указывает на мягкое алмазное напыление. Такие коронки применяются для сверления бетона повышенной прочности и легко сами очищаются от засора пылью;
• алмазное напыление средней жесткости с маркировкой С подходит для сверления железобетона;
• насадки с твердым напылением, обозначенные буквой Т, применяются для сверления на низких оборотах высокомарочного бетона.

Рассмотреть перечень алмазных коронок некоторых популярных фирм можно в приведенной таблице:

Напайки с карбидно-вольфрамовым напылением

Коронкой с такими напайками можно сверлить не только по кирпичу или бетону, но и по кафелю. Это очень удобно, когда надо просверлить гнездо под подрозетник на бетонной стене, отделанной керамической плиткой. Имея только одну насадку с карбидно-вольфрамовым напылением, отверстие сверлится за один раз. Главное, подобрать правильный диаметр.

Коронка с карбидно-вольфрамовым напылением с хвостовиком для дрели

Насадка снабжена шестигранным хвостовиком, предназначенным для зажима патроном дрели. Эффективность сверления достигается мощностью инструмента, которая должна быть более 800 Вт. Хотя такое напыление является универсальным, все же оно боится металла. Попавшая в стене арматура быстро выведет из строя напайки. Поэтому на ж/б стене кафель сначала сверлят насадкой с карбидно-вольфрамовым напылением. Затем, берется алмазная насадка и ей продолжают сверление. Естественно, размер их должен быть одинаковым.

Диаметр подрозетника для бетона. Размеры подрозетников и коронок

В стенах из различных материалов применяют специальные коронки, чтобы просверлить нишу под коробку. Подрозетники бывают открытого и скрытого типа, в первом случае сверление не потребуется. Во втором варианте необходимо узнать диаметр корпуса под розетку, чтобы правильно выбрать размер коронки.

Последствия неправильно выбранного диаметра коронки:

• Если купить инструмент с узким сверлением , дополнительно придется разбивать нишу, чтобы корпус встал на свое место.
• В просторное отверстие нужно монтировать изделие, заделывая пустоты алебастром или другим видом раствора, что приведет к ослаблению крепежа.

Различают конструкции коронок, предназначенных для сверления бетона, кирпича и гипсокартона . По форме они круглые, отличаются диаметром и напайками на режущих гранях.

Коронки для подрозетников бывают разборные и неразборные . В первом случае конструкция подлежит ремонту, если износились или сломались запчасти. Во втором устройства рассматриваются как одноразовые.

Диаметр

Поперечное сечение коробок под монтаж розеток стандартизировано.

Диаметр подрозетника по внутреннему сечению:

• Установочные коробки обычного размера имеют одинаковый диаметр 68 мм. Это объясняется сочетаемостью с конструкцией розеток, выключателей, регуляторов. У этих электроприборов есть крепежные части, размах которых рассчитан на такие размеры.
• Распаечные, распределительные корпуса имеют размеры от 60 до 100 мм .

Для выборки ниш под розеточные корпуса применяют коронки диаметром 70 и 75 мм . Во втором случае потребуется крепление коробки не только метизами, но и слоем алебастра.

Иногда в старых домах стоят подрозетники, установочные размеры которых по ранее действующим нормативам отличаются от действующих в большую сторону. Такие коробки могут быть по ширине 72 – 75 мм. Если подрозетник нужно поставить на это же место, возникает проблема, так как после демонтажа старой коробки остается большая ниша.

Если позволяет глубина старого подрозетника, новый устанавливают непосредственно в него. Обычно такие изделия выполнены из металла и чаще не имеют дна. Новый элемент монтируют с помощью саморезов к стенкам старого. При этом не забывают, что нужно оставить место для бокового выведения кабеля.

Глубина

Кожух с дном под розетку имеет глубину 45 мм . Это стандартная глубина подрозетника, которая не меняется у разных моделей. Для сверления потребуется оснастка, которая может выбирать материал стены на такую глубину.

Иногда встречаются варианты, когда требуется большая глубина :

• используют дополнительный корпус без дна;
• вначале формируют глубокую нишу (по расчету), используя сверлильную коронку несколько раз;
• в отверстие, глубоко утапливая, ставят корпус с дном, закрепляют его метизом (дюбелем) к основанию;
• сверху, ближе к краю устанавливают добавочный кожух, который дна не имеет;
• его также фиксируют к стенкам отверстия, сбоку заводят провода.

Установка корпуса с дном может не понадобиться, если требуемая глубина подрозетника немного превышает размер элемента без дна. В этом случае под деталь формируют нишу требуемой глубины, а подрозетник устанавливают на нужную глубину.

Межосевое расстояние и другие параметры

При монтаже одиночного подрозетника с его боков срезают квадратные ушки, чтобы они не мешали работе по установке. Если ставят несколько кожухов сразу (под пару розеток или выключателей), такие крепежные детали помогут скрепить подрозетники друг с другом. Такие замки удобны, т. к. при их использовании соблюдается межосевой промежуток.

Расстояния, которые нужно выдерживать:

• межосевое расстояние между подрозетниками в блоке должно быть строго 71 мм;
• при фиксации в гипсокартоне отверстие делают точно 68 мм, если сделать больше, крепежные лапки провалятся в материал вместе с кожухами;
• расстояние от оконного откоса до первой электророзетки из общей группы не должно быть меньше 15 – 20 см;
• розетки устанавливают на высоте от пола на 30 см, выключатели — на 90 см, регуляторы — 150 см.

Если ставят подрозеточные коробки без соединительных замков, межосевое расстояние выставляют самостоятельно с помощью рулетки.
