Уклон канализации на 1 метр СНиП. Как определить нужный уклон

20.06.2022 в 05:38
Содержание
  1. Уклон канализации на 1 метр СНиП. Как определить нужный уклон
  2. Минимальный уклон канализации 110. Какие нормативы нужно соблюдать
  3. Уклон наружной канализации 110. Табличные данные и расчет
  4. Уклон канализационной трубы 50 на метр. Уклон канализационной трубы согласно требованиям СНиП
  5. Уклон канализационной трубы 300 мм. Какой должен быть уклон
  6. Какой уклон должен быть у канализационной трубы. Правильный уклон канализационной трубы
  7. Максимальный уклон канализации. Расчет скорости перемещения стоков во внутренней сети канализации, СНиП и ограничения
  8. Уклон канализации на метр. Каким должен быть уклон канализационной трубы

Уклон канализации на 1 метр СНиП. Как определить нужный уклон

Угол, под которым устанавливается канализация, рассчитывается не в градусах, а в метрах на один погонный метр. Такая единица измерения принята для минимизации погрешностей при расчетах. Существуют специальные формулы для расчета данного показателя, но в строительстве специалисты пользуются СНиПами, которые разработаны для наиболее распространенных труб с определенным диаметром. Расчет уклона канализации на 1 метр СНиП позволяет сделать быстро и на простом калькуляторе. Определить, какой должен быть уклон, можно сверившись со значениями в разделах СНиП 2.04.01-85 и 2.04.01.86. Первый раздел регламентирует монтаж канализации в квартире, а второй – параметры уклона наружной канализации.

Наклон определяется в зависимости от диаметра трубы. Прослеживается обратная зависимость – чем шире диаметр, тем меньше уклон.

На практике это означает, что один конец трубы будет выше на указанное расстояние:

  • Труба диаметром 50 мм – уклон 0,03 м/м погонный.
  • Труба диаметром 110 мм – уклон 0,02 м/м погонный.
  • Труба диаметром 160 мм – уклон 0,008 м/м погонный.
  • Труба диаметром 200 мм – уклон 0,007 м/м погонный.

Для итогового расчета нужно суммарную длину всех труб умножить на коэффициент. Так, при канализационной системе длинной 15 м при диаметре 50 мм разница высот, составит 45 см на погонный метр.

Уклон канализации на 1 метр СНиП. Как определить нужный уклон

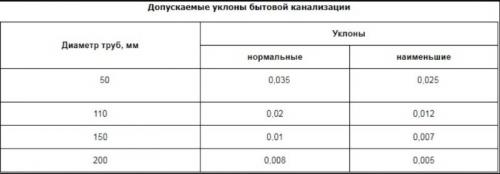

Уклон канализации на 1 метр погонный согласно СНиП для различных канализационных труб

Выше указан оптимальный рекомендованный коэффициент для труб разного диаметра. При этом допускаются и предельные значения. Максимальный уклон не рекомендуется превышать более чем на 15 см. Минимальный уклон канализации варьируется от 50 мм до 2.5 см, в зависимости от диаметра:

  • Труба диаметром 50 мм – минимальный уклон 0,025 м/м погонный.
  • Труба диаметром 110 мм – минимальный уклон 0,012 м/м погонный.
  • Труба диаметром 160 мм – минимальный уклон 0,007 м/м погонный.
  • Труба диаметром 200 мм – минимальный уклон 0,005 м/м погонный.

Минимальный уклон канализации 110. Какие нормативы нужно соблюдать

Значение подходящего уклона канализации зависит от размера канализационной трубы. Для труб диаметром 50 миллиметров максимальный уклон составляет 3 см на 1 метр трубы. Для труб 110 мм минимальный уклон – 2 см на 1 м трубы.

Если расстояние между начальной и конечной точками системы меньше 1,5 м, величину наклона можно увеличить.

Чем меньше длина системы, тем меньше важно соблюдение угла наклона. Все необходимые нормы и правила указаны в СНиП 2 04 01.

Существует несколько способов добиться нужного уклона канализационных труб.

Существует несколько способов добиться нужного уклона канализационных труб.

Особенности внутридомовой канализации

Внутридомовая канализация состоит из труб, сифонов, вентиляционных трубопроводов и каналов, она может иметь специальные средства защиты от затопления. Кроме этого, в ней есть различные муфты, колена, тройники, переходники, прокладки, накладки, звукоизоляция, система крепления, запорные клапаны, заглушки и некоторые другие узконаправленные приспособления, применяющиеся лишь в некоторых случаях.

Канализационные трубопроводы должны располагаться ниже электрических сетей и газового оборудования. Всю схему канализации необходимо задокументировать – это облегчит процесс ремонта в случае неисправности.

Существует несколько видов внутридомовой канализации в частном доме:

  • Выгребная яма. Представляет собой яму для слива, дно которой засыпано щебнем и песком. Имеет невысокую стоимость, проста в установке, но при этом плохо очищает отходы, быстро заиливается, загрязняет почву и имеет неприятный запах. Подходит для участков с низким уровнем грунтовых вод.
  • Накопительная емкость. Ее преимущества заключаются в небольшой стоимости и легкой установке, но резервуар быстро заполняется, имеет неприятный запах, обязательное условие ее использования – наличие подъезда к емкости.
  • Септик. Невысокая стоимость, несложная установка, но очищает отходы лишь частично, необходимо наличие дренажной системы и вызов ассенизатора раз в год, фильтрационное поле приходит в негодность через 5 лет.
  • Станция биоочистки. Хорошо очищает отходы, занимает мало места, ее несложно установить, но она дорогая и требует наличия электричества и постоянной подачи воздуха.

Образец проекта внутренней разводки

Сначала необходимо правильно выбрать трубы. Для горизонтальных труб хватает диаметра 50 мм, для стояков – 110 мм. Разводка проектируется с верхнего этажа.

В один стояк необходимо собирать все линии этажа. Для этого при планировании рекомендуется все бытовые приборы, которые требуют наличия канализации, размещать как можно ближе друг к другу.

Прокладка наружных труб

Наружные трубы изготавливаются из пластика (полипропилена или ПВХ), имеют диаметр 110-800 мм и классы жесткости SN2, SN4, SN6, SN8, SN10, SN16, SN32. Они гладкие внутри и снаружи. Системы трубопроводов из полипропилена устойчивы к коррозии, вызванной воздействием воды с pH2 до pH12.

В таблице представлен оптимальный уклон труб для сантехприборов.

В таблице представлен оптимальный уклон труб для сантехприборов.

Для прокладки наружных труб необходимо выкопать траншею. Для труб диаметром 110 мм минимальная ширина траншеи должна составлять 60 см. Копать нужно, начиная от фундамента дома. На конец трубы, выходящей из сооружения, следует надеть раструб.

Так как засоры чаще всего появляются в местах изгиба трубы, для удобства доступа к местам засорения рекомендуется монтировать специальные окна для ревизии над всеми коленами. Когда вывод из дома будет готов, нужно начать укладывать трубы и соединять их.

После соединения элементов канализации необходимо ее утеплить. Последним этапом будет засыпание траншеи. Ее нужно заполнять слоями высотой по 5 см каждый и утрамбовывать их сбоку от трубы, чтобы не повредить ее. Для засыпки можно использовать только мягкий грунт без камней.

Для правильной прокладки необходимо соблюдать угол наклона, а количество изгибов и поворотов свести к минимуму.

Источник: https://stroika-i-remont.info/novosti/uklon-kanalizacionnoy-truby-na-1-metr-snip-osobennosti-vnutridomovoy-kanalizacii

Уклон наружной канализации 110. Табличные данные и расчет

Строительные правила (, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройстваДиаметр и/или сечение, ммМинимальный уклон, в доляхДопустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемникиПроизвольные0,001…0,00670…75
Трубы отвода уличные, квартальные, выделенные150
200
0,008
0,007
70…75
Присоединения от дождеприемниковПроизвольный0,0270…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются(обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Для наглядности приводим эти значения в виде памятки

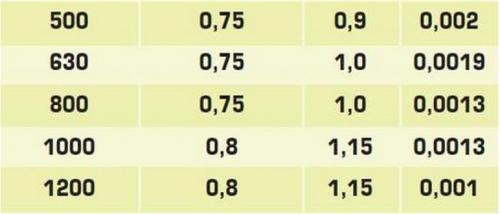

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Уклон канализационной трубы 50 на метр. Уклон канализационной трубы согласно требованиям СНиП

Уклон канализационной трубы 50 на метр. Уклон канализационной трубы согласно требованиям СНиП

Во время устройства канализационной системы, для увеличения её срока службы следует придерживаться определённых правил. Все эти правила и требования, регламентирующие какой уклон канализационной трубы на метр делать, прописаны в СНиП. Степень наклона трубы будет зависеть от её диаметра и длины. Практически всегда люди, решившие своими силами провести канализационную систему, не руководствуются никакими требованиями. Для облегчения своей задачи они делают угол наклона канализационной трубы максимальным насколько возможно. Либо совсем пропускают этот момент и делают угол максимально более острым. Некоторые, выполняющие подобную работу первый раз, всё же ищут информацию по этому вопросу и в итоге действуют согласно нормативам из СНиП.

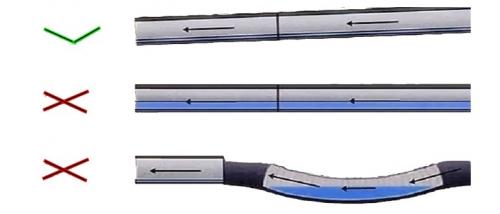

По логике вещей, больший уклон трубы помогает обеспечить сточным водам более быстрое течение. Но в то же время быстрое течение воды не смывает всю крупную и плотную грязь. В итоге та оседает на дне канализационной трубы. В итоге это приводит к заторам, и придется. Совсем небольшой наклон трубы или его полное отсутствие приведёт к заиливанию трубы. В этом случае совсем не будет происходить естественная очистка трубы током воды.

Если говорить о негативных последствиях, возникающих при отсутствии наклона трубы, то можно отметить следующие:

При появлении ила на внутренних стенках канализационной трубы происходит её сужение. И в результате повышения давления внутри трубы может произойти срыв воздушных сифонов. И все неприятные запахи, сдерживаемые фильтрами, проникнут в жилые помещения.

Возможно нарушение функций всей канализационной системы, если произойдёт заиливание канализационных труб.

В случае не соблюдения нормативных норм относительно уклона, возможно залитие подвала.

В случае отсутствия уклона при установке чугунных труб канализации, в результате повышенной коррозии, возникнут течи.  Узнайте как выбрать канализационную трубу.

Забегая вперёд, следует отметить, что нельзя делать наклон трубы более, чем 1,5 см. на длину 1 метр.

Какой уклон канализационной трубы следует выбрать.

Что бы максимально точно вымерить угол наклона следует точно узнать общую длину канализационной трубы. Так же существуют таблицы СНиП, где прописаны нормативы уклона трубы практически для всех сантехнических устройств.Согласно СНиПу существуют определённые нормы углов наклона (длина трубы 1 погонный метр):

Уклон канализационной трубы 50 на метр. Уклон канализационной трубы согласно требованиям СНиП

Норма уклона канализационной трубы по СНИП

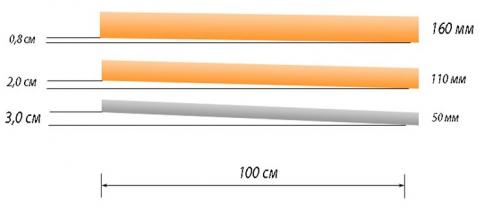

Уклон канализационной трубы 50 мм = 3 сантиметра на метр длины

Уклон канализационной трубы 50 мм = 3 сантиметра на метр длиныУклон канализационной трубы 110 мм = 2 сантиметра на метр длиныУклон канализационной трубы 160 мм = 0.8 сантиметра на метр длиныУклон канализационной трубы 200 мм = 0.7 сантиметра на метр длины

При повышении диаметра трубы уменьшается угол её наклона. Чтобы узнать максимально точную величину угла для трубы произвольной длины, зная её диаметр, следует общую протяжённость трубы перемножить с углом её наклона, согласно нормативам СНиП.Например, для подсчёта угла уклона трубы длиной 20 метров и диаметром 16 см. следует 20х0,008. В результате угол наклона равен 0,16 м = 16 сантиметров. (разница в высоте двух концов трубы). Так же важно правильно.

Как рассчитывается уклон наружных труб канализации.

При проведении канализации вне помещений в основном берутся трубы диаметром от 11 см. Расчёт делается точно так же, как и при расчёте угла наклона труб для проведения внутри помещений.

Уклон канализационной трубы 50 на метр. Уклон канализационной трубы согласно требованиям СНиП

Уклона канализационной трубы

Уклон канализационной трубы в ванной комнате.

Уклони другой сантехнике.

Уклон канализационной трубы 50 на метр. Уклон канализационной трубы согласно требованиям СНиП

Как высчитать наполняемость трубопровода.

Эта величина требуется для выяснения скорости сточной воды и определения оптимального превышения, когда канализационная система будет исправно работать. Минимальная наполняемость, опираясь на положения СНиП составляет 0,3. Максимальная наполняемость составляет 1. Узнав расчётную наполняемость, следует (использовав формулу для проверки) сравнить получившееся значение с коэффициентом средней наполняемости труб из определённого материала.

  • Коэффициент наполняемости труб, содержащих в своём составе стекло и пластик, составляет 0,5.
  • Коэффициент наполняемости труб, содержащих в своём составе чугун, цемент и керамику, составляет 0,6.

Для того чтобы сравнить получившуюся величину с оптимальной:

  1. Извлечь квадратный корень из получившейся величины.
  2. Получившееся значение умножить на 0,7 (минимальная скорость стоков).
  3. Получившийся результат должен быть либо равен оптимальной наполняемости, либо быть больше.

Уклон канализационной трубы 50 на метр. Уклон канализационной трубы согласно требованиям СНиП

Уклон канализационной трубы 300 мм. Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

Уклон канализационной трубы 300 мм. Какой должен быть уклон

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

  • Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.
  • Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.

    Уклон канализационной трубы 300 мм. Какой должен быть уклон

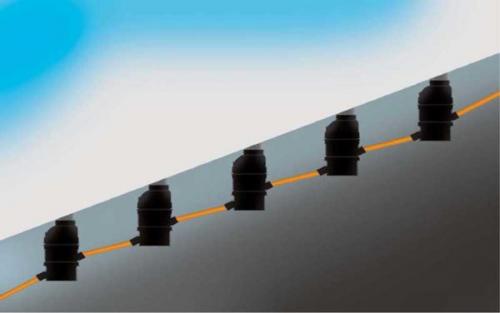

    Способ организации канализации на участках с большим уклоном — перепадные колодцы

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.

Какой уклон должен быть у канализационной трубы. Правильный уклон канализационной трубы

В последующих подразделах этой статьи приводятся все необходимые формулы и значения для скрупулезных расчетов. Они будут необходимы в тех случаях, когда планируется строительство промышленного участка или такого, где потом будет проведена проверка соответствующими службами для сдачи в эксплуатацию.

В домашних условиях достаточно запомнить несколько простых правил. Для канализационной трубы диаметром 110 мм на каждый метр должен быть уклон в 2 см, а для трубы в 50 мм – 3 см на 1 м. О чем говорят эти цифры? Это значит, что если по центральной оси трубы провести линию и от нее замерять расстояние до поверхности, то вначале оно будет на 2 или 3 см больше, чем в конце.

Для того чтобы учесть эти нюансы, существует несколько решений:

  • На стене или другой вертикальной поверхности при помощи строительного уровня чертится прямая линия длиной в 1 м. От одного из краев отрезка откладывается вверх 2 или 3 см. Теперь эта точка соединяется с другим концом начерченной линии. Новая линия и будет соответствовать необходимому наклону. К ней приставляется уровень и делается пометка в том месте, до которого отклонился пузырек. По нанесенной метке можно будет обеспечить необходимый угол.
  • Можно поступить другим способом. Для этого понадобится метровый уровень. Берем небольшой отрезок доски и снизу крепим его к торцу инструмента при помощи изоленты или скотча. Сделать это нужно так, чтобы брусок был толщиной 2 или 3 см, все зависит от укладываемой трубы. Далее уровень прикладывается к трубе. Часть без накладки должна прилегать к стороне трубы, которая должна быть выше в плоскости. Теперь труба поднимается до тех пор, пока пузырек не остановится точно посередине.
  • Если позволяет длина участка прокладки трубы, то можно воспользоваться метровым водяным уровнем . На двух колбах обычно нанесена шкала. Вначале труба выставляется так, чтобы значения на метках были одинаковыми, когда уровень успокоился, один конец трубы приподнимается так, чтобы вода ушла на 2 или 3 см. Если длина уровня 50 см, то толщина бруска уменьшается вполовину.
  • При наличии лазерного нивелира , можно спроецировать линию и отклонить ее на необходимое значение. Ориентируясь на нее можно обеспечить необходимый уклон .
  • В случае когда труба будет утапливаться в штробу , наносится линия, как в случае с разметкой уровня. Она рисуется на необходимую длину и по ней делается выемка.

Максимальный уклон канализации. Расчет скорости перемещения стоков во внутренней сети канализации, СНиП и ограничения

Для дальнейших расчетов по безнапорной канализации потребуется следующая формула:

V (h/d)½≥ K , где:

  • V – скорость перемещения стоков внутри системы;
  • h – степень наполненности трубы (уровень стоков в просвете изделия);
  • d – размер сечения трубы (диаметр);
  • K – коэффициент, который зависит от шероховатости внутренней поверхности труб и материала их изготовления, а также гидравлического сопротивления, оказывающего влияние на поток.

Максимальный уклон канализации. Расчет скорости перемещения стоков во внутренней сети канализации, СНиП и ограничения

Измерение наклона труб при прокладке канализации выполняется с помощью строительного уровня

Для полимерных труб справочный коэффициент составляет 0,5. Прочие материалы соответствуют показателю 0,6. На практике консистенция стоков и их количество не являются постоянными величинами. Поэтому далеко не всегда удается точно соблюдать наполняемость канализации и скорость перемещения потока воды.

Полезный совет! Если нет возможности выполнить вычисления по причине отсутствия точных данных по указанной ранее формуле, для прокладки участков, не поддающихся расчету, можно использовать минимальный угол наклона. Его можно получить, воспользовавшись формулой: 1/D, где D – размер наружного диаметра в миллиметрах.

Оптимальный диаметр труб для обустройства внутренней канализации равен 40, 50 и 60 мм. В отличие от СНиП, актуальный свод правил, который был утвержден в 2012 году, не налагает ограничений на максимальный угол наклона трубопровода. Минимальный угол можно посмотреть в таблице. Для трубы с сечением 80 мм коэффициент составляет 0,125.

Уклон канализации на метр. Каким должен быть уклон канализационной трубы

Строительные нормы, которым должны отвечать сети водоснабжения и водоотведения, прописаны в СП и СНиП и обязательны для применения. Согласно этим правилам, показатели уклона сливных отводов высчитываются индивидуально к каждому строительному проекту. Угол отклонения трубопровода от условной горизонтали будет зависеть от нескольких факторов:

  • материала изготовления отвода;
  • величины поперечного сечения;
  • расчетной наполненности;
  • скорости жидкости внутри отвода.

На участках, где расчеты произвести невозможно, используют стандартные данные, которые записаны в правилах.

Для элементов системы отвода с сечением 160 мм, 85 и 110 мм, а также 40 и 50 мм, коэффициент наклона равен 0,008/0,02/0,03 соответственно. Иными словами, при длине участка в 1 метр уклон канализационной трубы 110 мм будет составлять 2 см, а уклон канализационной трубы 50 мм – не более 3,5 см.

Нетрудно заметить, что степень отклонения выводящего канала зависит от размера его поперечного сечения. Чем меньше отвод, тем больше необходимый уклон.

На практике возможно небольшое отклонение от установленных параметров. В таблице ниже приведены стандартные и минимально допустимые значения для отводов разного сечения, при этом нормативы для изделий большого размера в колонке «наименьшие» снижены.

Указанные значения применяются только в случае, если условия местности не позволяют иного. В обычных ситуациях цифры для стопятидесятимиллиметровых труб составляют 0,008, а для двухсоток – 0,007.

Уклон канализации на метр. Каким должен быть уклон канализационной трубы

Наибольший уклон труб канализации на 1 метр допустимый согласно СНиП, равен 15 сотым. Но данное значение разрешено применять лишь для участков, где по объективным причинам невозможно соблюсти более пологий угол наклона, а также, когда труба короткая (не больше полутора метров).
