Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.

Электрическая часть

Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 кв. мм. Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.

Схема подключения реле давления воды к электрощитку

Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:

• заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
• клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
• клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).

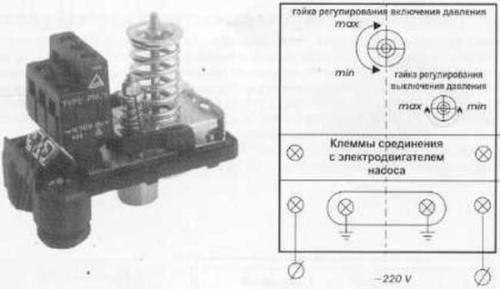

Расположение клемм на корпусе реле давления воды

Подключение стандартное — проводники зачищаются от изоляции, вставляются в разъем, затягиваются прижимным болтом. Подергав за проводник, проверяют, надежно ли он зажат. Через 30-60 минут болты можно подтянуть, так как медь — мягкий материал и контакт может ослабнуть.

Подключение к трубопроводу

Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.

Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.

Как подключить реле давления рм-5. Подключение реле давления к электросети

Подключать реле давления к электросети необходимо после его установки в систему водоснабжения, а перед этим важно выполнить правильную электропроводку.

Реле давления воды – это по сути выключатель, подающий или отключающий напряжение, например, на погружной насос, нагнетающий в систему водоснабжения дома воду из скважины или колодца. Реле ставится в разрыв питающего провода насоса, общая схема его подключения, выглядит следующим образом:

Подробнее электрическая схема подключения реле давления и все что с ней связано, рассмотрено нами ЗДЕСЬ.

Итак, как видно из схемы, к реле давления подключается трехжильный питающий кабель однофазной сети (фаза, ноль и заземление), а из реле уже выходит аналогичный кабель к насосу, нагнетающему воду в систему.  Встречаются, конечно, и трехфазные приборы и реле давления воды используется соответствующее, но в быту обычно достаточно однофазного.

В водоснабжении частного дома, чаще всего используются именно однофазные поверхностные или погружные насосы, качающие воду из скважины, либо колодца. Электрическая мощность насосов сильно различается в зависимости от требуемой производительности конкретного устройства в конкретных условиях работы.

Обычно, мощность такого бытового насоса не превышает 1,5-2 кВт, соответственно для его подключения требуется кабель с сечением жил 1,5 кв.мм. и защитный автомат линии на 10 Ампер.

Подключать реле давления к электросети обычно принято одним из двух вариантов , каждый из которых имеет свои сильные и слабые стороны:

1. Рядом с местом установки реле давления, на стене, монтируется электрическая розетка, для него. К самому же реле подключается кабель с электрической вилкой на конце.

Это универсальный, чаще всего самый удобный, вариант подключения. Главными недостатками этого способа является необходимость лишних затрат на само устройство розетки, а также возможные проблемы в месте соединения, в условиях соседства с системой водоснабжения дома.

2. Второй вариант самый простой и соответственно самый надежный. В месте установки реле давления, из стены выводится питающий кабель, которым реле и подключается к сети. Таким образом достигается максимальная надежность соединения, т.к. корпус реле давления, как и кабельный ввод в него, обычно герметичны и они надежно защищают место контакта от возможных неблагоприятных воздействий.

Обратите внимание

К главным же недостаткам такого способа можно отнести повышенные требования к точности выбора места вывода и длины кабеля, а также некоторую возможную сложность в последующем обслуживании. Всегда проще выключить прибор из розетки, чем разбирать и отсоединять провода.

В нашем примере монтажа, выбран второй вариант – кабель, выходящий из стены. Проблема с обслуживанием решена установкой отдельного автоматического выключателя для реле давления в электрическом щите котельной.

Прежде чем подключать к реле питающий кабель, обязательно убедитесь в отсутствии напряжения в месте установки!

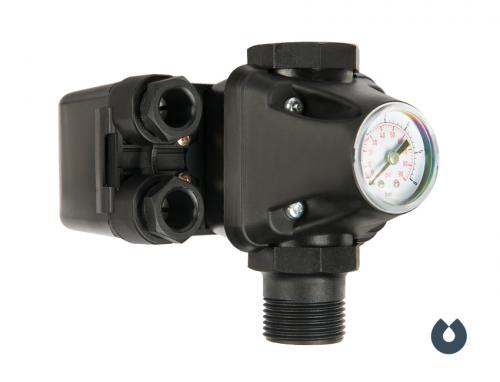

Приступаем непосредственно к подключению реле давления к сети , на примере модели Italtecnica TYPE PM/5G.

В первую очередь снимаем защитный пластиковый кожух, для этого необходимо прямой отверткой (шлицевой), открутить крепеж, как показано на изображении ниже

После чего в реле давления через кабельные вводы прокладываются питающий и идущий до насоса кабеля.

В этой модели используются стандартные герметичные кабельные вводы, знакомые многим. Чтобы зафиксировать в них кабель, необходимо сперва открутить пластиковую гайку, затем вставить кабель сперва в неё, а затем через ввод, внутрь реле и в конце затянуть до упора гайку.

Затем, предварительно подготовив – сняв защитную изоляцию, подключаем жилы кабелей в клеммы реле давления, согласно следующей схеме.

Не обращайте внимания, что один из подключаемых кабелей на схеме оканчивается электрической вилкой, в нашем случае вместо него подключается питающий кабель, идущий непрерывно до электрощита.

После соединения проводов и контрольной протяжки всех клемм, у вас должно получится примерно так:

На этом подключение завершено, осталось лишь аккуратно надеть обратно защитный кожух и закрепить.

Теперь, включив подачу электричества, вы сможете проверить работу реле давления воды и отрегулировать его работу.

Как видите, нет ничего сложного в монтаже реле, особенно если четко понимаете принцип его работы.

Если же у вас  остались какие-то вопросы по подключению реле давления к электросети, например, у вас более мощный насос или он трехфазный, или просто другая модель реле, или не знаете, как подвести и какой использовать кабель и розетку – обязательно оставляйте их в комментариях к статье, постараюсь оперативно всем ответить.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/novosti/rele-davleniya-vody-dlya-nasosa-shema-podklyucheniya-podklyuchaem-rele-k-vodyanoy-magistrali

Как настроить реле давления воды. Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле - это самый последний, третий этап.

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать - плохо. Будет течь. Много - не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится - хорошо. Нет - потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо - это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит - то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Подключение насоса Водолей к реле давления. Насос Водолей

Агрегат относится к классу БЦПЭ (бытовые центробежные погружные электронасосы) и занимает одну из ведущих позиций на нашем рынке. Имеет оптимальное сочетание цены и качества. При не высокой стоимости он отличается высокой производительностью, надежностью, простотой в эксплуатации, небольшими габаритами.

Насос Водолей предназначен для подъема воды из скважин с глубины до 200 метров при минимальном рабочем диаметре скважины 120 миллиметров . Минимальная производительность агрегата 360 литров воды в час при сечении шланга не менее 3/4 дюйма. Максимальная производительность до 12 кубометров в час. Напор подаваемой воды регулируется с помощью специального вентиля устанавливаемого на выходном конце рабочего шланга. Насос так же может быть использован для подъема воды из колодца, естественных водоемов и различных емкостей. Минимальная рабочая глубина 1 метр.

Основная область применения Водолея это дачные участки, загородные дома, не подключенные к системе центрального водоснабжения, дома в сельской местности.
Успешно используется в садово парковом хозяйстве и даже в мелких автосервисах и гаражах, для мытья машин. При изготовлении Водолея используются только экологически чистые материалы: нержавеющая сталь, латунь и высококачественная пищевая пластмасса, что позволяет исключить попадание в воду вредных примесей при использование электронасоса. Конструктивные особенности не допускают попадания машинного масла которым заполнена внутренняя часть моторного отсека в воду при эксплуатации. Надежная система защиты использующая тепловое реле немецкой фирмы «Thermik» обеспечивает мгновенное отключение насоса при возникновении неблагоприятных условий эксплуатации, таких как отсутствие воды, резкие перепады напряжения, повышенная загрязненность воды.

Водолей отличается высокой экономичностью, так как потребляет небольшое количество электроэнергии, достаточно устойчив к перепадам напряжения в электросети. При номинальном рабочем напряжении 220 вольт допустимые отклонения составляют + — 20 вольт. Небольшие габариты позволяют легко перемещать его с места на место по мере возникновения необходимости. Покупая этот насос вы получаете полностью укомплектованный готовый к работе агрегат. Внимательно ознакомившись с инструкцией по эксплуатации, монтаж и установку может легко произвести любой человек, не обладающий специальными навыками и знаниями.

Предприятие изготовитель «Промэлектро» г. Харьков, Украина, гарантирует бесперебойную и эффективную работу агрегата в течение 10 лет или 10000 часов постоянной эксплуатации. В настоящее время предприятие выпускает целый модельный ряд насосов способных удовлетворить любые запросы потребителей. На нашем сайте voda-teplo.od.ua вы можете подробно узнать о любой модели, подробно ознакомится с их техническими характеристиками и получить ответы на все интересующие вас вопросы.

— Европейское качество по разумной цене

— простота в эксплуатации

— надежность и долговечность.

Как подключить автоматику на насос. Автоматика для насоса – виды, описание и самостоятельное подключение

Насос – это главный элемент в системе автономного водоснабжения, которая применяется в частных жилых домах и придомовых участках. В устройство каждого из насосов входит автоматический механизм. Он контролирует работу оборудования и отключает его в случае необходимости.

Регулирующая автоматика для насоса – виды и описание

Система автоматики управления насосом – это совокупность различных элементов, призванных контролировать работу насоса. К этим элементам относится командное реле и силовая электрическая часть, которые, в большинстве случаев, реализуются в такие схемы управления режимами насосного оборудования:

• По давлению рабочей жидкости в общем трубопроводе – подобная схема регулировки водяной станции автоматики применяется в том случае, когда агрегат подает воду из подземной скважины в подготовленную емкость. После этого из емкостей вода подается далее посредством оборудования «второго подъема». Для подачи воды из колодца в дом автоматика с такой схемой оборудуется специальным датчиком с электродами. Некоторые насосы также могут оснащаться специальными поплавками – такая автоматика на воду считается менее эффективной и имеет небольшой рабочий ресурс. В любом случае в устройстве агрегата обязательно предусмотрен аварийный слив на случай, если резервуар переполняется. Насосы для повышения давления с автоматикой такого рода применяются в случаях, когда требуется обеспечить водой целые населенные пункты. Большим плюсом этой схемы является стабильность в работе насоса. В таких случаях постоянно присутствует гидравлика, а цикл перемещения воды полностью соответствует емкости резервуара;
Контроль по уровню – в такой схеме реализуется принцип управления насосами при помощи команд, формирующих реле давления, установленное на трубопроводе. При установке автоматики на насос на реле настраиваются давление, включающее и отключающее насос. Такую схему реализуют в индивидуальных колодцах и скважинах для погружных насосов, работающих с мембранными баками. За счет баков сеть работает под постоянным давлением. Среди плюсов таких реле для погружных скважинных насосов следует выделить возможность монтажа в силовую цепь насоса и невысокую стоимость автоматики. К минусам относится невысокая точность и небольшие сроки эксплуатации при установке для вибрационных насосов.

Как подключить реле давления и реле сухого хода. Настройка автоматики

Защита от сухого хода насоса включается в зависимости от заданных пользователем показателей давления внутри системы. Чтобы задать параметры функционирования устройств, присутствует специальный регулировочный винт. Он соединяется с пружиной, которая изменяет силу натяжения при его повороте в определённую сторону. Именно при помощи винта пользователь задаёт показатели давления, при которых будет происходить размыкание электрических контактов и прекращение работы насоса.

Большинство моделей имеют стандартные настройки. Нижняя граница составляет 1,42 бар, верхняя – 2,84 бар. Но при необходимости пользователь может изменять указанные параметры. Чтобы увеличить порог для срабатывания устройства, винт поворачивают против часовой стрелки, уменьшить – за часовой.

При ручной регулировке важно установить параметры, которые не превышают давление, создающееся при нормально функционирующем насосе. В противном случае существует вероятность, что оборудование вовсе не будет реагировать на изменения свойств системы, что приведёт к её поломке.

При изменении стандартных настроек реле важно понимать, что между показателями всегда сохраняется разница в 1,4 атм. Чтобы изменить это, необходимо закручивать другую гайку, находящуюся на панели управления прибора. Таким способом разницу между границами срабатывания устройства можно увеличить до 2,03 бар. Чтобы её уменьшить, делают противоположное – отвинчивают регулировочную гайку.

Конструкция защитного реле Источник 2proraba.com

При настройке защиты от сухого хода важно учитывать и другие рекомендации:

• Не стоит выставлять слишком низкую нижнюю границу отключения насоса. Наличие в устройстве погрешности в 0,3 бар приведёт к тому, что реле не сможет вовремя прекратить подачу напряжения.
• Не лучше выставлять слишком большие значения для срабатывания защиты. В такой ситуации система может обесточиваться без видимой на это причины.
• Минимальное давление, заданное для срабатывания защиты, приводит к трудностям в запуске насосной станции. Чтобы включить оборудование, придётся сливать воду из гидроаккумулятора.
• При значительном объёме потребления воды происходит «откат» давления, когда оно резко снижается до критических показателей. Чтобы избежать неоправданного отключения системы, рекомендуется понизить нижнее значение для срабатывания реле.

Насос для скважины: виды, популярные модели и особенности выбора насоса

Коротко о главном

Реле, которое предупреждает сухой ход насоса, крайне важное устройство. Оно не допускает холостой ход, который опасен из-за выхода из строя основных составляющих системы водоснабжения.

При выборе реле учитываются характеристики насоса, уровень создаваемого им давления. Принимается во внимание место установки защиты, что влияет на требования к её рабочим параметрам.

Схема подключения реле и сопутствующих агрегатов выбирается с учётом рекомендаций производителей. Также выполняется присоединение устройства к электрической сети и настройка границ срабатывания защиты. Регулировка реле осуществляется при помощи винтов (путём их поворота в одну или другую сторону).

Электронное реле давления воды для насоса. Когда выбирать механическое, а когда РДЭ?

Электромеханическое устройство устроено намного проще . Состоит из:

• корпуса,
• мембраны,
• двух регулируемых пружин,
• контактов.

При повышении давления мембрана воздействует на основную пружину. Пружина сжимается и размыкает прикрепленные к ней контакты. Двигатель насоса останавливается. Когда давление воды понижается до заданных значений, происходит обратный процесс.

Вторая пружина в конструкции – регулировочная, с ее помощью устанавливается разность давлений включения.

Для использования электромеханического устройства необходима дополнительная установка датчика сухого хода и манометра . Реле сухого хода предотвратит перегрев двигателя при отсутствии воды в месте водозабора. Манометр нужен для контроля давления и настроек.

Электронное реле давления – устройство многофункциональное. Регулируются не только значения давления, но также время задержки срабатывания. Это снижает количество нерациональных включений, предотвращает работу в условиях недопустимых нагрузок.

Настройки ЭРД:

регулирование давления включения насоса – от 0,5 до 6,0 бар;
• регулирование давления выключения насоса – от 0,8 до 9,9 бар;
• пауза между запусками – от 0 до 99 сек.;
• ограничение для режима сухого хода – от 0,0 до 1,5 бар;
• время проверки на наличие воды – от 1 мин до 12 час.;
• продолжительность проверки на разрыв – от 0 до 990 сек.;
• продолжительность проверки на утечку – от 0 до 99 мин.

Как видно, настройки прибора предоставляют большие возможности для регулирования. Они подбираются на основании интенсивности водозабора, этажности строения и удаленности источника.

Электромеханическое реле давления, в силу простоты конструкции, стоит сравнительно недорого. Оно применяется там, где необходимо понизить общую стоимость системы. Хоть устройство не обладает расширенными возможностями, но цена иногда оказывается решающим фактором.

Электронное реле выбирают там, где требуются небольшие габариты, простота монтажа, точность настроек и безопасная эксплуатация. Безаварийная и оптимизированная система управления способствует увеличению срока службы насоса.

Источник: https://stroika-i-remont.info/stati/rele-davleniya-vody-dlya-nasosa-rele-davleniya-vody-v-sisteme-vodosnabzheniya

Реле давления pr-10 подключение. Как подключить реле давления

Особенности подключения реле давления заключаются в том, что реле подключается, как к водопроводу, так и к электричеству. Устанавливается данное устройство без возможности его подключения в различных точках, да в этом и нет необходимости, то есть стационарно.

Подключение к электричеству

В последнее время принято делать разводку электропроводки таким образом, чтобы наиболее ответственные электропотребители запитывались по отдельным линиям. Поэтому будет лучше подключить электротехническую часть по отдельным проводам. Для подключения лучше взять кабель с медной жилой сечением около 2,5 мм квадратных, хотя выбор сечения зависит от мощности всех потребителей системы водоснабжения дома. Естественно, что для подобной линии понадобится отдельный автоматический выключатель в связке с УЗО или с дифавтоматом. Поскольку больше всего электричества потребляет насос, то параметры элементов электрической схемы подбираются в зависимости от мощности электрического двигателя. Желательно позаботиться о наличии заземления, поскольку вода проводит электрический ток и может служить источником повышенной опасности.

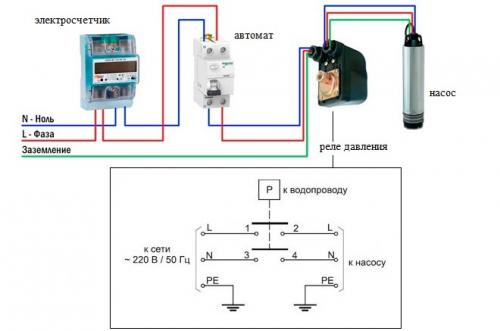

Схема подключения реле давления воды к электрощитку

Электрические провода заводятся в специальные отверстия, которые расположены на корпусе реле. Эти отверстия обеспечивают герметический ввод, защищающий точки подключения от попадания влаги. На клеммной колодке, которая находится под крышкой, имеется 3 пары контактов:

• Контакт для подключения заземления.
• Контакт «N» для подключения нулевого проводника.
• Контакт «L» для подключения фазного проводника.

Подключение осуществляется обычным способом: провода зачищаются от изоляции, а затем вставляются в разъемы и фиксируются с помощью прижимных винтов. Чтобы узнать, надежно ли держится конец провода, за него нужно подергать. Через некоторое время надежность крепления проверяется, а винты подтягиваются. Дело в том, что медь материал мягкий и места крепления могут ослабнуть.

Подключение к системе водоснабжения

Конструкция реле давления воды позволяет подключить его в любой точке водопроводной системы. Главное, это на этапе проектирования все хорошо продумать и предусмотреть место для его установки, что потребует дополнительного элемента крепления. Как правило, для подобных целей применяются тройники с дополнительным выводом с наружной резьбой, хотя специалист всегда может собрать из аксессуаров для водопровода любую систему, для подключения любого прибора, как специального, так и бытового.

Реле давления обычно подключается при наличии манометра, иначе как можно контролировать давление в системе, настраивая реле давления. Не помешают некоторые фильтры, а особенно фильтр грубой очистки воды. В данном случае, все зависит от качества воды: возможно, придется установить целую систему фильтров для очистки воды.

Обычно, при большом расходе воды, она подается в дом напрямую, без закачивания в гидроаккумулятор, который начинает заполняться в том случае, когда закрыты все краны или при минимальном расходе воды.
